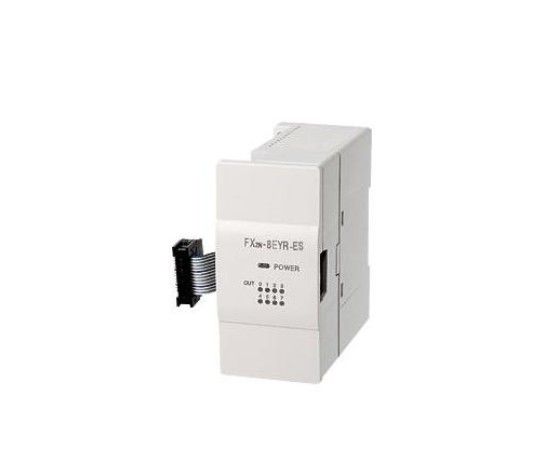

FX2N-8EYR-ES/UL – Module Mở Rộng 8 Ngõ Ra Relay Mitsubishi MELSEC-F

Mitsubishi FX2N-8EYR-ES/UL là module mở rộng ngõ ra số thuộc hệ PLC MELSEC-F, được thiết kế để bổ sung thêm 8 điểm output relay cho bộ điều khiển tương thích. Module không có ngõ vào, không hoạt động như một PLC độc lập và cũng không phải module transistor tốc độ cao. Vai trò của nó là mở rộng số lượng thiết bị mà PLC có thể điều khiển như relay trung gian, contactor, van điện từ, đèn báo hoặc các tải AC/DC phù hợp.

Điểm đáng chú ý của FX2N-8EYR-ES/UL nằm ở 8 ngõ ra dạng relay cơ khí. Nhờ sử dụng tiếp điểm relay, output có thể đóng cắt tải DC tới 30V hoặc tải AC tới 240V trong cấu hình tuân thủ CE/UL/cUL. Dòng tải thuần trở tối đa được Mitsubishi công bố là 2A trên mỗi điểm, trong khi tải cảm ứng có giới hạn công suất 80VA.

Khác với powered extension unit có nguồn riêng, FX2N-8EYR-ES/UL là output extension block: nguồn vận hành của khối mở rộng được lấy từ PLC chính hoặc extension unit phía trước. Thiết kế này giúp mở rộng I/O gọn hơn, nhưng khi xây dựng cấu hình hệ thống vẫn phải kiểm tra giới hạn I/O và khả năng cấp nguồn của PLC tương ứng.

Thông số cốt lõi của FX2N-8EYR-ES/UL

• Hãng sản xuất: Mitsubishi Electric
• Model: FX2N-8EYR-ES/UL
• Dòng sản phẩm: MELSEC-F Series
• Nhóm thiết bị: Digital Output Extension Block
• Số ngõ vào: 0
• Số ngõ ra: 8 điểm
• Loại ngõ ra: Relay
• Số I/O chiếm dụng trên PLC: 8 điểm
• Nguồn cho module: lấy từ PLC chính hoặc extension unit
• Điện áp tải DC: tối đa 30VDC
• Điện áp tải AC: tối đa 240VAC khi áp dụng CE/UL/cUL
• Điện áp AC tối đa trong cấu hình không áp dụng CE/UL/cUL: 250VAC
• Dòng tải thuần trở: tối đa 2A/điểm
• Tổng dòng tải thuần trở trên mỗi common: không quá 8A theo giới hạn của Mitsubishi
• Tải cảm ứng: tối đa 80VA
• Tải nhỏ tham chiếu: 5VDC, 2mA
• Thời gian OFF → ON: khoảng 10ms
• Thời gian ON → OFF: khoảng 10ms
• Cách ly mạch: Mechanical Isolation
• Hiển thị trạng thái output: LED sáng khi cuộn relay tương ứng được kích
• Kiểu terminal: vertical terminal block
• Vít terminal: M3
• PLC tương thích được Mitsubishi liệt kê: FX1N, FX2N, FX3G, FX3U, FX1NC, FX2NC, FX3GC, FX3UC
• Kích thước W × H × D: 43 × 90 × 87mm
• Khối lượng: khoảng 0.2kg
• Nhiệt độ hoạt động: 0–55°C
• Nhiệt độ lưu trữ: -25–75°C
• Độ ẩm hoạt động: 5–95%RH, không ngưng tụ
• Độ cao làm việc: tối đa 2000m
• Điện áp chịu đựng cách điện output–ground: 1500VAC trong 1 phút
• Điện trở cách điện: tối thiểu 5MΩ khi đo bằng 500VDC
• Tiêu chuẩn: UL, cUL, CE EMC, CE LVD, KC EMC, DNV theo trang sản phẩm Mitsubishi

FX2N-8EYR-ES/UL thực chất làm nhiệm vụ gì?

Có thể hình dung hệ PLC như một bộ điều khiển có số lượng chân ra hữu hạn. Khi CPU hoặc base unit đã sử dụng gần hết output nhưng hệ thống cần điều khiển thêm thiết bị, FX2N-8EYR-ES/UL bổ sung thêm tám điểm relay mà không cần đổi toàn bộ PLC.

Module được kết nối sau main unit hoặc extension unit tương thích. Mitsubishi phân loại thiết bị này là extension block không có nguồn độc lập. Vì vậy nó khác với một PLC FX2N hoàn chỉnh và cũng khác powered extension unit có bộ nguồn riêng.

Tám relay output: linh hoạt hơn về loại tải

Relay output sử dụng tiếp điểm cơ khí để đóng hoặc mở mạch tải. Ưu điểm của cách này là có thể làm việc với cả tải AC và DC phù hợp thay vì bị giới hạn vào một cực tính DC như nhiều loại transistor output.

FX2N-8EYR-ES/UL cho phép tải tới 30VDC hoặc 240VAC trong cấu hình tuân thủ các chứng nhận CE/UL/cUL. Dòng tải thuần trở tối đa 2A trên mỗi output, nhưng tổng dòng qua common vẫn phải tuân theo giới hạn tối đa 8A được Mitsubishi công bố.

Relay hay transistor: không nên chọn chỉ theo số output

Nếu chỉ nhìn “8 output”, FX2N-8EYR-ES/UL rất dễ bị nhầm với FX2N-8EYT. Hai module có cùng mục tiêu mở rộng ngõ ra nhưng phần cứng hoàn toàn khác nhau.

• FX2N-8EYR-ES/UL: 8 relay outputs, thích hợp nhiều tải AC/DC, tốc độ chuyển mạch khoảng 10ms.
• FX2N-8EYT: transistor output, phù hợp hơn với đóng cắt DC nhanh.
• FX2N-8EYT-ESS/UL: transistor source, cũng không thể coi là tương đương trực tiếp với relay output.

Relay có tiếp điểm cơ khí nên không phù hợp với những ứng dụng cần chuyển mạch tần số cao liên tục. Với điều khiển xung hoặc thiết bị cần phản hồi rất nhanh, transistor output thường là hướng lựa chọn phù hợp hơn.

Khả năng tải của từng ngõ ra

Mitsubishi công bố tải thuần trở tối đa 2A trên mỗi điểm output. Tuy nhiên đây không phải thông số duy nhất cần xét. Với tải cảm ứng, công suất tối đa được công bố là 80VA. Tổng dòng trên common cũng không được vượt 8A.

Do đó không nên tính đơn giản tám output × 2A rồi mặc định module có thể đóng đồng thời 16A trên cùng một common. Cấu trúc common và giới hạn tổng tải phải được kiểm tra khi thiết kế hệ thống.

Thời gian đáp ứng khoảng 10ms

Cả thời gian OFF → ON và ON → OFF của relay đều khoảng 10ms. Đây là đặc điểm bình thường của output cơ khí và chậm hơn đáng kể so với transistor output.

Khoảng 10ms vẫn phù hợp với contactor, solenoid, đèn báo hoặc nhiều cơ cấu công nghiệp thông thường. Tuy nhiên nó không phải lựa chọn thích hợp cho pulse train tốc độ cao hoặc điều khiển yêu cầu chuyển mạch ở tần số lớn.

LED trạng thái giúp khoanh vùng lỗi nhanh hơn

Mỗi trạng thái output được thể hiện bằng LED trên module khi cuộn relay tương ứng được kích. Chi tiết này khá hữu ích khi bảo trì: kỹ thuật viên có thể phân biệt sơ bộ giữa việc PLC chưa phát lệnh và trường hợp PLC đã phát lệnh nhưng tải ngoài không hoạt động.

Ví dụ LED output sáng nhưng contactor không đóng thì cần kiểm tra tiếp điểm relay, terminal, nguồn tải và dây ngoài. Ngược lại, nếu chương trình đáng lẽ phải kích output nhưng LED vẫn tắt, hướng kiểm tra có thể bắt đầu từ chương trình PLC, địa chỉ Y, kết nối extension hoặc phần điều khiển của module.

Tương thích nhiều thế hệ PLC FX

Trang thông số Mitsubishi liệt kê FX2N-8EYR-ES/UL có thể sử dụng với FX1N, FX2N, FX3G, FX3U, FX1NC, FX2NC, FX3GC và FX3UC, nhưng một số CPU connector-type cần adapter bổ sung.

Với FX1NC và FX2NC, Mitsubishi yêu cầu FX2NC-CNV-IF. Với FX3GC và FX3UC, tùy cấu hình có thể cần FX2NC-CNV-IF hoặc FX3UC-1PS-5V. Khả năng lắp thực tế còn phụ thuộc model CPU và giới hạn mở rộng của hệ thống.

Nguồn module lấy từ hệ PLC

FX2N-8EYR-ES/UL không có bộ cấp nguồn AC/DC riêng. Mitsubishi ghi Power Supply Specifications là PLC Internal Power. Đây là đặc điểm của extension block không nguồn.

Điều này giúp module nhỏ và đơn giản hơn nhưng đồng thời khiến việc tính cấu hình nguồn của hệ PLC trở nên quan trọng. Khi gắn nhiều extension block hoặc special function module, cần bảo đảm main unit hoặc powered extension unit còn đủ khả năng cấp cho hệ thống.

Thiết kế cơ khí nhỏ gọn cho tủ điều khiển

Module có kích thước khoảng 43mm rộng, 90mm cao và 87mm sâu, khối lượng khoảng 0.2kg. Đây là kích thước khá nhỏ cho tám relay output và phù hợp mở rộng hệ MELSEC-F mà không chiếm quá nhiều không gian trong tủ.

Terminal dạng đứng sử dụng vít M3 giúp kết nối dây theo cấu trúc quen thuộc của dòng FX. Khi thay module cũ, ngoài mã sản phẩm cũng nên kiểm tra connector extension và không gian lắp thực tế.

Môi trường hoạt động của module

FX2N-8EYR-ES/UL hoạt động trong khoảng 0–55°C và độ ẩm 5–95%RH không ngưng tụ. Nhiệt độ lưu trữ nằm trong khoảng -25–75°C và độ cao làm việc tối đa được Mitsubishi công bố là 2000m.

Môi trường sử dụng phải tránh khí ăn mòn, khí dễ cháy và lượng bụi dẫn điện quá mức. Đây là yêu cầu quan trọng với relay và terminal vì oxy hóa hoặc bụi dẫn điện có thể làm tăng nguy cơ tiếp xúc kém hoặc sự cố cách điện.

Ứng dụng điển hình của FX2N-8EYR-ES/UL

Điều khiển contactor và relay trung gian

Tám relay output có thể được dùng để điều khiển các cuộn contactor hoặc relay trung gian phù hợp, từ đó mở rộng số thiết bị chấp hành mà PLC quản lý.

Điều khiển van điện từ

Trong dây chuyền khí nén hoặc hệ thống máy, module có thể đóng cắt solenoid valve khi điện áp, dòng và đặc tính tải nằm trong giới hạn relay.

Đèn báo và còi cảnh báo

Relay output phù hợp với nhiều mạch đèn báo trạng thái, còi hoặc tín hiệu cảnh báo không yêu cầu chuyển mạch tốc độ cao.

Mở rộng máy sử dụng PLC FX đời cũ

FX2N-8EYR-ES/UL đặc biệt hữu ích khi máy hiện hữu cần thêm vài output nhưng vẫn muốn duy trì nền tảng MELSEC-F thay vì thay toàn bộ CPU và chương trình.

Những lỗi FX2N-8EYR-ES/UL có thể gặp

Các tình trạng dưới đây là những lỗi module output relay, PLC I/O và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, tuổi thọ tiếp điểm, tải cảm ứng, wiring, môi trường hoặc linh kiện. Đây không phải khẳng định Mitsubishi FX2N-8EYR-ES/UL có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

Một output không đóng dù PLC đã có lệnh

Cần quan sát LED output tương ứng. Nếu LED đã sáng nhưng tải không hoạt động, nguyên nhân có thể nằm ở tiếp điểm relay, terminal, nguồn tải hoặc dây ngoài.

LED output sáng nhưng không có điện tại tải

Tiếp điểm relay có thể bị mòn, cháy hoặc không còn dẫn điện ổn định. Common, nguồn ngoài và dây kết nối cũng phải được kiểm tra trước khi xác định relay hỏng.

Relay bị dính tiếp điểm

Đóng cắt tải có dòng khởi động lớn, tải cảm ứng hoặc hồ quang lặp lại có thể làm bề mặt tiếp điểm suy giảm và xuất hiện tình trạng dính. Khi PLC đã tắt lệnh nhưng tải vẫn hoạt động, cần cô lập hệ thống và kiểm tra mạch output.

Output chập chờn, lúc chạy lúc không

Terminal M3 lỏng, relay lão hóa, mối hàn nứt hoặc connector extension tiếp xúc không tốt đều có thể tạo hiện tượng không ổn định.

Nhiều output cùng mất hoạt động

Ngoài lỗi module, cần kiểm tra common, nguồn tải dùng chung, connector extension và khả năng cấp nguồn từ PLC. Không nên thay toàn bộ module ngay khi chưa loại trừ phần mạch chung.

PLC không nhận phần mở rộng

Có thể liên quan tới connector, cáp extension, adapter, giới hạn cấu hình I/O hoặc main unit không hỗ trợ cách kết nối hiện tại.

Relay kêu nhưng tải không chạy

Âm thanh relay cho thấy cơ cấu có thể đang chuyển trạng thái, nhưng không đảm bảo tiếp điểm vẫn còn chất lượng tốt. Cần kiểm tra continuity và mạch tải bằng phương pháp đo phù hợp.

Terminal hoặc module nóng bất thường

Tải quá giới hạn, vít terminal lỏng, tiếp điểm có điện trở cao hoặc môi trường tủ quá nóng có thể làm module phát nhiệt.

Relay đóng chậm hoặc không nhả ổn định

Relay cơ khí bị mòn, cơ cấu bên trong suy giảm hoặc điện áp điều khiển nội bộ không ổn định có thể ảnh hưởng phản hồi. Thời gian chuẩn của module khoảng 10ms, do đó chậm đáng kể hơn bình thường cần được kiểm tra.

Cách khoanh vùng sự cố theo triệu chứng

• LED không sáng: kiểm tra logic PLC, địa chỉ Y, cấu hình I/O và kết nối module.
• LED sáng nhưng tải không chạy: kiểm tra tiếp điểm relay, common, terminal và nguồn tải.
• Tải luôn ON: kiểm tra tiếp điểm relay có bị dính hay không.
• Cả nhóm output mất: ưu tiên kiểm tra common và nguồn phía tải.
• Module lúc nhận lúc mất: kiểm tra connector, cáp extension, adapter và nguồn hệ PLC.
• Module nóng: kiểm tra dòng từng tải và tổng tải trên common.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Relay output: kiểm tra cuộn relay và chất lượng tiếp điểm khi một kênh mất khả năng đóng cắt.
• Tiếp điểm relay: kiểm tra cháy, dính hoặc điện trở tiếp xúc tăng.
• Terminal M3: kiểm tra oxy hóa, cháy, lỏng hoặc biến dạng.
• Mạch driver relay: kiểm tra khi LED/logic PLC hoạt động nhưng relay không được kích đúng.
• Connector extension: kiểm tra khi PLC không nhận module hoặc hoạt động chập chờn.
• Mạch nguồn nội bộ: kiểm tra khi nhiều output cùng mất hoặc module không hoạt động.
• LED trạng thái: kiểm tra nếu relay hoạt động nhưng đèn chỉ thị không hiển thị.
• PCB và mối hàn: kiểm tra nứt mối hàn, oxy hóa, cháy hoặc hư hỏng do nhiệt.
• Vỏ và cách điện: kiểm tra sau sự cố điện hoặc khi có dấu hiệu cháy xém.

Điểm cần nhớ trước khi chọn FX2N-8EYR-ES/UL

• Đây là module chỉ có 8 output, không có input.
• Output là relay, không phải transistor sink/source.
• Tải thuần trở tối đa 2A trên mỗi điểm.
• Tổng tải trên common phải tuân thủ giới hạn 8A của Mitsubishi.
• Tải cảm ứng tối đa được công bố là 80VA.
• Relay có thời gian ON/OFF khoảng 10ms nên không dùng cho pulse tốc độ cao.
• Nguồn module lấy từ PLC/main extension, không có PSU độc lập.
• Terminal sử dụng vít M3.
• Kích thước 43 × 90 × 87mm, khối lượng khoảng 0.2kg.
• Không nhầm với FX2N-8EYT hoặc FX2N-8EYT-ESS/UL transistor output.

FAQ – Mitsubishi FX2N-8EYR-ES/UL

FX2N-8EYR-ES/UL có bao nhiêu output?

Module có 8 digital outputs và không có digital input.

Output là relay hay transistor?

FX2N-8EYR-ES/UL sử dụng relay output. Đây là điểm khác biệt quan trọng so với FX2N-8EYT.

Mỗi output chịu dòng tối đa bao nhiêu?

Với tải thuần trở, Mitsubishi công bố tối đa 2A cho mỗi điểm output. Tổng tải trên common vẫn phải nằm trong giới hạn của hãng.

Có đóng cắt được AC không?

Có. Relay output hỗ trợ tải AC tới 240VAC trong cấu hình áp dụng CE/UL/cUL và tải DC tới 30VDC.

FX2N-8EYR-ES/UL có nguồn riêng không?

Không. Đây là extension block và nhận nguồn hoạt động từ main unit hoặc extension unit phía trước.

Module có dùng cho FX3U được không?

Có. Mitsubishi liệt kê FX3U trong nhóm PLC tương thích. Cấu hình thực tế vẫn phải tuân theo giới hạn I/O của CPU.

Có dùng cho FX3UC được không?

Có thể, nhưng dòng connector-type có thể cần FX2NC-CNV-IF hoặc FX3UC-1PS-5V tùy cấu hình.

FX2N-8EYR-ES/UL có phù hợp phát xung tốc độ cao không?

Không phải lựa chọn phù hợp. Relay có thời gian phản hồi khoảng 10ms và là tiếp điểm cơ khí; ứng dụng tốc độ cao thường cần transistor output.

Kích thước của module là bao nhiêu?

Kích thước chính thức khoảng 43 × 90 × 87mm, khối lượng khoảng 0.2kg.

FX2N-8EYR-ES/UL hiện còn trong vòng đời sản phẩm không?

Thông tin vòng đời có khác biệt theo khu vực. Trang Mitsubishi toàn cầu hiện vẫn liệt kê sản phẩm trong hệ MELSEC-F, trong khi tài liệu thị trường Nhật thông báo kế hoạch ngừng nhận đơn vào tháng 03/2028 và ngừng sản xuất vào tháng 09/2028. Khi mua cho dự án mới nên kiểm tra tình trạng cung ứng tại khu vực đặt hàng.

Kiểm tra, sửa chữa FX2N-8EYR-ES/UL tại Viện Máy Tính

Mitsubishi FX2N-8EYR-ES/UL là giải pháp mở rộng đơn giản cho hệ MELSEC-F khi cần bổ sung tám relay output mà không cần một powered extension unit riêng. Thiết bị hỗ trợ tải AC/DC, tải thuần trở tới 2A trên mỗi điểm, LED báo trạng thái và terminal vít M3.

Khi module xuất hiện tình trạng mất một kênh output, relay không đóng, tiếp điểm bị dính, LED sáng nhưng tải không hoạt động, PLC không nhận extension hoặc terminal nóng bất thường, nên kiểm tra theo thứ tự từ chương trình PLC, common, nguồn tải, wiring và connector trước khi xác định lỗi phần cứng.

Nếu cần kiểm tra relay, tiếp điểm, mạch driver, terminal, connector extension, mạch nguồn, LED trạng thái, PCB hoặc các linh kiện liên quan của Mitsubishi FX2N-8EYR-ES/UL, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế phù hợp.
