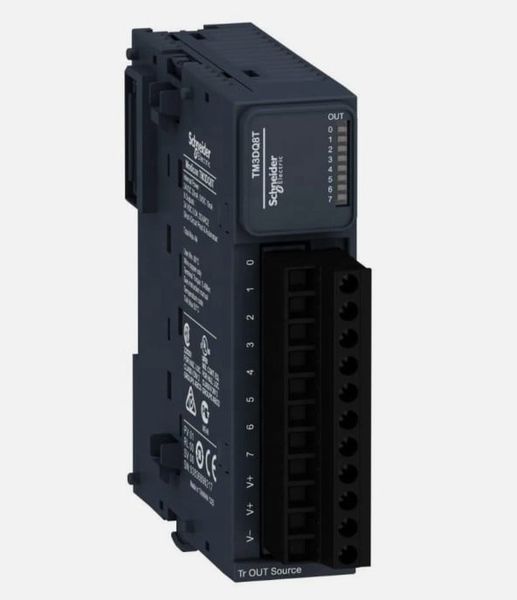

Schneider Electric TM3DQ8T là module mở rộng digital output thuộc hệ Modicon TM3, cung cấp 8 ngõ ra transistor PNP theo logic Source. Module sử dụng nguồn tải 24VDC, cho phép dòng tối đa 0.5A trên mỗi channel và tổng dòng tối đa 4A cho cả nhóm 8 output. Đây là lựa chọn phù hợp khi hệ thống cần tốc độ đóng cắt nhanh hơn relay, tuổi thọ chuyển mạch cao và khả năng điều khiển các tải DC như relay bán dẫn, van điện từ, đèn báo hoặc đầu vào điều khiển của thiết bị công nghiệp.
Khác với TM3DQ8R/TM3DQ8RG dùng relay cơ khí, TM3DQ8T sử dụng transistor bán dẫn với thời gian bật và tắt tối đa chỉ khoảng 450µs. Module còn tích hợp bảo vệ ngắn mạch, bảo vệ đảo cực và khả năng tự phục hồi sau ngắn mạch hoặc quá tải khi điều kiện nhiệt độ cho phép. Đây là các đặc điểm quan trọng trong những máy có output hoạt động với tần suất cao.
TM3DQ8T sử dụng removable screw terminal block. Cần phân biệt với TM3DQ8TG: hai model có cùng 8 output PNP Source và đặc tính điện chính tương đương, nhưng TM3DQ8TG sử dụng terminal lò xo tháo rời. Schneider hiện liệt kê TM3DQ8T trong hệ I/O mở rộng cho M221, M241, M251 và M262; tài liệu chính thức Easy Modicon M200 cũng liệt kê TM3DQ8T trong nhóm module TM3 tương thích với các controller M200 phù hợp.
Cách đơn giản nhất để lựa chọn TM3DQ8T là nhìn vào loại tải và số lần output phải chuyển trạng thái. Nếu máy chỉ bật một contactor vài lần mỗi phút, relay output có thể đáp ứng tốt. Nhưng nếu output cần bật tắt liên tục hàng chục lần mỗi giây, transistor sẽ có lợi thế rõ rệt vì không sử dụng tiếp điểm cơ khí.
TM3DQ8T có thời gian ON/OFF tối đa 450µs và tần số switching tới 100Hz với tải thuần trở. Không có tiếp điểm hút – nhả nên cũng không xuất hiện hiện tượng mòn contact theo cách của relay. Đây là lý do module phù hợp với máy đóng gói, phân loại, xử lý sản phẩm hoặc các cơ cấu sử dụng tín hiệu digital DC lặp lại thường xuyên.
TM3DQ8T là transistor output theo logic Source, thường được gọi là PNP output. Khi channel ON, module cấp phía dương của nguồn ra tải; tải được nối về 0V theo sơ đồ Schneider.
Điều này khác hoàn toàn TM3DQ8U, vốn là transistor NPN/Sink. Nếu thiết bị phía sau được thiết kế cho một kiểu logic cụ thể, dùng nhầm Source và Sink có thể khiến tải không hoạt động hoặc cấu trúc wiring không đúng yêu cầu.
Vì vậy trước khi thay thế một module transistor, cần xác định ít nhất ba yếu tố: output cũ là Source hay Sink, điện áp tải bao nhiêu và dòng mỗi tải là bao nhiêu.
Schneider quy định tối đa 0.5A cho từng output và 4A cho cả nhóm 8 channel. Nếu tám output đều mang đúng 0.5A thì tổng bằng 4A, tức vừa đạt giới hạn nhóm.
Trong ứng dụng thực tế nên xét cả dòng khởi động của tải. Một van điện từ, relay coil hoặc đèn có thể hút dòng tại thời điểm đóng cao hơn dòng ổn định. Chỉ nhìn giá trị dòng làm việc ghi trên nhãn thiết bị có thể chưa đủ để đánh giá độ phù hợp.
Điện áp danh định của TM3DQ8T là 24VDC, nhưng Hardware Guide quy định dải output từ 19.2 đến 28.8VDC. Vì vậy nguồn 24V công nghiệp có thể dao động trong phạm vi nhất định mà module vẫn hoạt động theo đặc tính.
Nếu nguồn sụt thấp hơn giới hạn khi nhiều tải cùng bật, triệu chứng có thể giống lỗi output: relay ngoài không hút, van không tác động hoặc thiết bị báo mất tín hiệu. Nguồn tải nên được đo tại thời điểm máy thực sự mang tải thay vì chỉ đo khi không tải.
Turn ON và Turn OFF tối đa 450µs giúp TM3DQ8T nhanh hơn rất nhiều so với relay output có response khoảng vài millisecond tới trên 10ms. Tuy nhiên module được Schneider xác định là regular transistor output với switching frequency tối đa 100Hz dưới tải thuần trở.
Do đó không nên tự động sử dụng TM3DQ8T cho pulse train tốc độ hàng chục hoặc hàng trăm kilohertz. Các chức năng PTO/PWM tốc độ cao cần sử dụng output chuyên dụng của controller hoặc phần cứng được Schneider chỉ định cho motion/high-speed output.
TM3DQ8T tích hợp short-circuit protection. Khi xảy ra ngắn mạch hoặc quá tải, mạch bảo vệ giới hạn output và có khả năng tự rearm sau đó; thời gian phục hồi phụ thuộc nhiệt độ của expansion module.
Schneider công bố short-circuit output peak current khoảng 1A điển hình. Tuy nhiên chức năng bảo vệ không phải lý do để cố tình vận hành module với tải vượt 0.5A. Quá tải kéo dài có thể khiến protection liên tục kích hoạt, module tăng nhiệt và hệ thống hoạt động không ổn định.
Bên cạnh bảo vệ ngắn mạch, TM3DQ8T còn có reverse polarity protection và clamping voltage điển hình khoảng 50VDC. Đây là các lớp bảo vệ hữu ích với output bán dẫn.
Dù vậy, tải cảm ứng vẫn cần được đấu theo khuyến nghị của Schneider. Solenoid và relay coil có thể tạo xung điện khi ngắt; mạch bảo vệ tải đúng cách giúp giảm stress lên transistor và hạn chế nhiễu cho toàn bộ hệ thống.
TM3DQ8T sử dụng một common line cho tám channel. Điều này giúp wiring gọn nhưng đồng thời khiến các output không được cách ly điện riêng từng kênh.
Schneider công bố isolation 500VAC giữa output và internal logic, nhưng giữa các channel trong cùng nhóm không có isolation riêng. Nếu ứng dụng cần nhiều nhóm điện thế độc lập, cần xem lại kiến trúc phần cứng thay vì coi tám output là tám relay độc lập.
Về các đặc tính output chính, Schneider trình bày TM3DQ8T và TM3DQ8TG chung trong Hardware Guide: 8 Source output, 24VDC, 0.5A/channel, một common, response 450µs và các chức năng bảo vệ tương tự.
Do đó khi thay thế cần chú ý loại terminal hiện tại và cách đấu dây trong tủ. Không nên bỏ chữ G khi nhập model vì nó xác định khác biệt cơ khí đáng kể.
Số lượng “8 output” giống nhau không có nghĩa các module thay trực tiếp cho nhau. Điện áp, loại tải, Source/Sink, tốc độ và wiring đều phải được kiểm tra.
Trang sản phẩm Schneider hiện hành liệt kê TM3DQ8T là expansion I/O dành cho Modicon M221, M241, M251 và M262. Module kết nối vào TM3 expansion bus, nơi dữ liệu và nguồn bus nội bộ được truyền qua connector giữa controller và các module.
Đối với Easy Modicon M200, catalogue chính thức của Schneider cũng liệt kê TM3DQ8T trong nhóm digital output module tương thích. Tài liệu M200 quy định có thể ghép tối đa 4 local TM3 I/O module, nhưng giới hạn cấu hình cụ thể còn phụ thuộc model CPU và tổng số transistor/relay output được sử dụng.
Do đó cụm “M200, M221, M241, M251, M262” có thể dùng khi mô tả phạm vi hệ thống, nhưng khi triển khai thực tế vẫn cần kiểm tra đúng mã controller và giới hạn expansion tương ứng.
TM3DQ8T sử dụng removable screw terminal block. Khi cần thay module, terminal có thể được tháo khỏi thân thiết bị thay vì tháo từng dây một, giúp giảm thời gian bảo trì trong tủ điện.
Schneider công bố độ bền cắm/rút connector trên 100 lần. Cáp output loại unshielded có chiều dài tối đa 30m theo Hardware Guide.
Tám LED xanh tương ứng các channel 0–7. Khi một output được kích, LED tương ứng sáng. Đây là điểm đầu tiên nên quan sát khi máy báo một cơ cấu không hoạt động.
LED sáng nhưng tải không chạy thường hướng quá trình kiểm tra về nguồn tải, common, dây hoặc transistor output. LED không sáng khi chương trình đáng lẽ phải ON lại yêu cầu kiểm tra logic PLC, mapping I/O và trạng thái bus TM3 trước.
Output PNP có thể kích relay DC phù hợp để tạo thêm tiếp điểm hoặc cách ly tầng tải bên ngoài.
Các solenoid 24VDC có dòng nằm trong giới hạn 0.5A/channel có thể được điều khiển khi hệ thống có biện pháp bảo vệ tải cảm ứng phù hợp.
Đèn báo, buzzer và tín hiệu trạng thái 24VDC là nhóm tải phù hợp với transistor output Source.
TM3DQ8T có thể cung cấp tín hiệu digital 24VDC tới đầu vào của biến tần, servo drive hoặc controller khác nếu mức logic và wiring tương thích.
Không có tiếp điểm cơ khí khiến transistor output phù hợp hơn relay trong các ứng dụng phải ON/OFF lặp lại nhiều lần trong suốt ca sản xuất.
Các tình trạng dưới đây là những lỗi transistor output module và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, tải, đấu dây, nhiệt độ, nhiễu hoặc linh kiện. Đây không phải khẳng định Schneider TM3DQ8T có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần đo nguồn 24VDC tại tải, kiểm tra common, wiring và dòng tải. Nếu phần ngoài đúng nhưng không có mức điện áp output phù hợp, transistor hoặc driver của channel có thể cần kiểm tra.
Đây có thể là dấu hiệu overload hoặc short-circuit protection đang tác động. TM3DQ8T có khả năng tự rearm và thời gian phục hồi phụ thuộc nhiệt độ module. Cần kiểm tra tải thay vì coi hiện tượng tự hồi là lỗi chương trình.
Tải có thể vượt 0.5A, bị ngắn mạch hoặc có dòng khởi động lớn. Nên xác nhận current rating và đặc tính tải trước khi kiểm tra sâu phần cứng module.
Vì các channel cùng một nhóm common, cần kiểm tra nguồn tải, common, TM3 bus và trạng thái controller. Khả năng tám transistor độc lập hỏng cùng lúc thường thấp hơn lỗi ở phần dùng chung.
Schneider cho phép voltage drop tối đa khoảng 0.4VDC khi output hoạt động. Nếu điện áp sụt lớn hơn rõ rệt, cần kiểm tra tải quá dòng, nguồn yếu, terminal hoặc transistor output.
Transistor output có leakage current thay vì cách ly cơ khí hoàn toàn như relay. TM3DQ8T có dòng rò OFF tối đa 0.1mA. Với tải có trở kháng rất cao, cần xét ảnh hưởng của dòng rò trước khi kết luận output bị dính.
Cần kiểm tra dòng từng kênh, tổng dòng nhóm và nhiệt độ tủ. Tổng output được giới hạn 4A dù mỗi kênh cho phép tới 0.5A.
Cần kiểm tra TM3 bus connector, thứ tự module, nguồn hệ thống và cấu hình controller. Với Easy Modicon M200 còn cần kiểm tra giới hạn tối đa bốn local expansion module và giới hạn output của model CPU cụ thể.
Module có 8 digital output dạng transistor.
TM3DQ8T là PNP, logic Source/Positive. Nếu cần NPN Sink, dòng tương ứng là TM3DQ8U.
Hardware Guide Schneider công bố tối đa 0.5A trên mỗi channel và tổng 4A cho nhóm tám output.
Điện áp danh định 24VDC, dải output cho phép 19.2–28.8VDC.
Có. Module còn hỗ trợ tự rearm sau short circuit hoặc overload, với thời gian phục hồi phụ thuộc nhiệt độ module.
Turn ON và Turn OFF đều tối đa khoảng 450µs.
Không nên. Hardware Guide xác định switching frequency tối đa 100Hz với tải thuần trở. Các ứng dụng PTO tốc độ cao cần output chuyên dụng.
Đặc tính output chính tương đương, nhưng TM3DQ8T sử dụng removable screw terminal block còn TM3DQ8TG dùng removable spring terminal block.
Có theo catalogue Easy Modicon M200 của Schneider. Tài liệu này liệt kê TM3DQ8T trong nhóm digital TM3 expansion module cho M200 và quy định tối đa 4 local I/O module, tùy giới hạn của từng CPU.
Có. Trang sản phẩm Schneider hiện hành xác nhận TM3 là hệ expansion I/O dành cho các controller M221, M241, M251 và M262.
Schneider TM3DQ8T là module digital output transistor PNP dành cho hệ Modicon TM3, cung cấp 8 output 24VDC với dòng tối đa 0.5A/channel và tổng 4A. Response 450µs, khả năng switching tới 100Hz cùng bảo vệ short circuit và reverse polarity giúp sản phẩm phù hợp cho nhiều máy cần đóng cắt DC thường xuyên hơn relay output.
Khi TM3DQ8T gặp tình trạng LED sáng nhưng tải không hoạt động, một channel tự ngắt, mất toàn bộ 8 output, điện áp output thấp, module nóng hoặc controller không nhận expansion module, nên kiểm tra nguồn 24VDC, common, wiring PNP, dòng tải và TM3 bus trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra terminal, transistor PNP, mạch driver, mạch bảo vệ ngắn mạch/quá tải, common, TM3 bus connector, nguồn nội bộ hoặc PCB của Schneider Modicon TM3DQ8T, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
