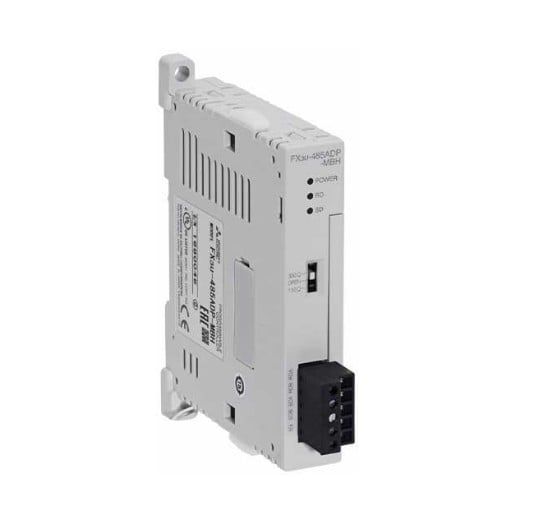

Mitsubishi FX3U-485ADP-MB là communication special adapter dành cho PLC MELSEC-F FX3 Series, được sử dụng khi hệ thống cần bổ sung một giao diện truyền thông nối tiếp RS-485/RS-422. Module hỗ trợ Modbus, Non-protocol Communication, Computer Link, Parallel Link, N:N Network và Inverter Communication, nhờ đó có thể kết nối PLC với nhiều nhóm thiết bị công nghiệp mà không cần chiếm thêm điểm I/O.
Khác với FX3U-232ADP-MB sử dụng RS-232C và chỉ phù hợp khoảng cách ngắn, FX3U-485ADP-MB sử dụng truyền thông bán song công hai chiều, hỗ trợ mạng multidrop và có tổng khoảng cách mở rộng tới 500m trong cấu hình phù hợp. Đây là ưu điểm quan trọng khi PLC cần trao đổi dữ liệu với biến tần, đồng hồ đo, bộ điều khiển nhiệt độ, HMI hoặc các thiết bị Modbus đặt ở nhiều vị trí trong máy và dây chuyền.
Hậu tố -MB cho biết đây là phiên bản hỗ trợ MODBUS. Mitsubishi cho phép PLC tương thích hoạt động dưới vai trò Modbus Master hoặc Slave. Tài liệu Mitsubishi Europe xác nhận giao diện hỗ trợ Modbus RTU/ASCII, trong khi tốc độ Modbus có thể đạt tối đa 115200bps trên các phiên bản phần cứng đáp ứng điều kiện serial number của hãng.
RS-485 được sử dụng rộng rãi trong tự động hóa vì có thể truyền dữ liệu xa hơn RS-232 và hỗ trợ kiến trúc nhiều thiết bị trên cùng đường bus. Với FX3U-485ADP-MB, tổng khoảng cách mở rộng có thể đạt 500m trong cấu hình đáp ứng điều kiện của Mitsubishi.
Điều này đặc biệt hữu ích khi PLC cần giao tiếp với nhiều thiết bị được bố trí dọc dây chuyền. Thay vì phải dùng một cổng serial độc lập cho từng thiết bị, RS-485 có thể tạo mạng multidrop khi giao thức và thiết bị tham gia cho phép.
Mitsubishi xác định communication method của adapter là half-duplex bidirectional communication. Trong mô hình này, dữ liệu có thể đi theo hai chiều nhưng quá trình gửi và nhận được thực hiện luân phiên thay vì đồng thời như RS-232 full-duplex.
Đặc tính half-duplex rất phù hợp với Modbus RTU dạng Master/Slave: Master gửi request, sau đó nhường đường truyền để Slave phản hồi. Nếu timing, địa chỉ hoặc cấu hình truyền không đúng, hai thiết bị có thể không trao đổi được dù wiring RS-485 vẫn chính xác.
FX3U-485ADP-MB cho phép PLC FX3 tương thích làm Modbus Master hoặc Slave. Khi làm Master, PLC chủ động gửi yêu cầu đọc/ghi dữ liệu đến thiết bị phía dưới. Khi làm Slave, PLC trả lời yêu cầu từ một Master khác.
Ứng dụng phổ biến gồm đọc tần số và trạng thái biến tần, lấy dữ liệu đồng hồ điện, thu process value từ temperature controller hoặc trao đổi dữ liệu với bộ điều khiển bên thứ ba. Việc có Modbus giúp hệ FX3 dễ tích hợp thiết bị khác hãng hơn so với giao thức độc quyền.
Thông tin sản phẩm chính thức Mitsubishi Europe mô tả FX3U-485ADP-MB là RS485 Interface Module hỗ trợ Modbus RTU/ASCII Master/Slave. Hai dạng này sử dụng cách mã hóa frame khác nhau nhưng đều thuộc họ Modbus serial.
Khi thiết lập hệ thống phải bảo đảm cả PLC và thiết bị đối tác cùng sử dụng một chế độ. Một phía đặt RTU và phía còn lại đặt ASCII sẽ không thể giao tiếp chính xác dù baud rate và địa chỉ giống nhau.
Dải Modbus của FX3U-485ADP-MB trải từ 300 đến 115200bps. Tuy nhiên Mitsubishi ghi rõ các mức 38400, 57600 và 115200bps chỉ áp dụng với sản phẩm được sản xuất từ tháng 07/2012 trở đi và có manufacturer serial number 127**** hoặc mới hơn.
Vì vậy với adapter cũ trong máy đã hoạt động nhiều năm, không nên mặc định có thể tăng lên 115200bps. Nếu tốc độ cao là yêu cầu bắt buộc, serial number của module cần được kiểm tra trước.
Một điểm thường bị nhập sai là gắn tốc độ tối đa 115200bps cho tất cả chế độ. Thực tế Mitsubishi quy định tốc độ khác nhau theo chức năng.
Ngoài Modbus, module hỗ trợ Non-protocol Communication. Chức năng này hữu ích khi thiết bị không sử dụng Modbus mà truyền chuỗi dữ liệu theo định dạng riêng.
PLC có thể xử lý dữ liệu theo chương trình để giao tiếp với thiết bị đo, bộ đọc mã, bộ cân hoặc controller hỗ trợ serial phù hợp. Khi sử dụng chế độ này, lập trình viên phải hiểu rõ frame, ký tự kết thúc và cấu trúc dữ liệu của thiết bị đối tác.
FX3U-485ADP-MB không chỉ là adapter Modbus. Computer Link cho phép giao tiếp theo Dedicated Protocol Format 1 và Format 4 của Mitsubishi. Parallel Link và N:N Network phục vụ các hình thức trao đổi dữ liệu giữa các PLC FX trong cấu hình tương thích.
Nhờ hỗ trợ nhiều phương thức như vậy, cùng một mã phần cứng có thể được sử dụng cho nhiều mục tiêu khác nhau. Khi bảo trì máy cũ cần xác định adapter đang chạy giao thức nào trước khi thay đổi parameter.
Mitsubishi cũng liệt kê Inverter Communication là một chức năng được hỗ trợ. Baud rate tương ứng gồm 4800, 9600, 19200 và 38400bps.
Không nên mặc định mọi biến tần đều sử dụng cùng giao thức hoặc cùng register. Cần kiểm tra đúng tài liệu của biến tần và cấu hình PLC trước khi đưa thiết bị vào mạng.
FX3U-485ADP-MB sử dụng European-style terminal block thay vì D-Sub như phiên bản RS-232C. Các tín hiệu chính gồm RDA/RDB cho đường nhận, SDA/SDB cho đường gửi và SG cho signal ground.
Cách bố trí này cũng cho phép adapter phù hợp với chuẩn RS-485/RS-422 theo cấu hình truyền thông Mitsubishi. Khi đấu mạng cần tuân thủ đúng cực tính, topology và termination; việc đảo cặp tín hiệu là nguyên nhân phổ biến khiến truyền thông không hoạt động.
Adapter có bộ chọn terminal resistor tích hợp. Tài liệu Mitsubishi thể hiện lựa chọn 330Ω hoặc 110Ω cùng trạng thái OPEN tùy cấu hình.
Termination đặc biệt quan trọng với đường truyền dài hoặc baud rate cao vì giúp hạn chế phản xạ tín hiệu. Không nên bật điện trở kết thúc trên mọi node một cách tùy ý; termination phải được bố trí theo kiến trúc bus thực tế.
POWER LED xác nhận module đang nhận nguồn nội bộ từ PLC. RD thể hiện hoạt động nhận dữ liệu và SD thể hiện hoạt động gửi dữ liệu.
Nếu PLC gửi request Modbus và SD nhấp nháy nhưng RD không có phản hồi, nên kiểm tra Slave, địa chỉ, wiring và communication setting. Nếu POWER không sáng, hướng kiểm tra chuyển sang nguồn PLC, connector special adapter hoặc phần nguồn của module.
FX3U-485ADP-MB không cần một bộ nguồn 24VDC độc lập. Module nhận 5VDC trực tiếp từ PLC main unit và tiêu thụ khoảng 20mA.
Module cũng không chiếm I/O point, vì vậy việc bổ sung adapter không làm giảm số input/output vật lý cho phép. Dù vậy vẫn phải kiểm tra giới hạn communication port và khả năng kết nối của CPU cụ thể.
Mitsubishi cũng lưu ý FX3U và FX3UC-32MT-LT(-2) cần expansion board phù hợp khi kết nối special adapter. Vì vậy không nên xem FX3U-485ADP-MB là thiết bị có thể cắm trực tiếp vào mọi CPU FX3 mà không cần phụ kiện.
Module có kích thước khoảng 17.6mm rộng, 90mm cao và 74mm sâu, khối lượng khoảng 80g. Thiết kế hẹp giúp bổ sung truyền thông cho hệ FX3 mà không làm tăng đáng kể kích thước cụm điều khiển.
Đây là lợi thế trong các tủ điện cũ vốn đã hạn chế không gian nhưng cần tích hợp thêm thiết bị Modbus hoặc nâng cấp khả năng truyền dữ liệu.
PLC có thể trao đổi lệnh, trạng thái hoặc dữ liệu vận hành với inverter hỗ trợ giao thức phù hợp.
Các power meter RS-485 có thể gửi điện áp, dòng, công suất hoặc năng lượng về PLC để giám sát và xử lý.
PLC có thể đọc process value, setpoint hoặc trạng thái từ temperature controller Modbus tương thích.
Parallel Link hoặc N:N Network hỗ trợ một số kiến trúc trao đổi dữ liệu giữa PLC FX mà không phải bổ sung hệ mạng phức tạp hơn.
Các tình trạng dưới đây là những lỗi module truyền thông RS-485 và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, wiring, nhiễu, cấu hình, firmware, môi trường hoặc linh kiện. Đây không phải khẳng định Mitsubishi FX3U-485ADP-MB có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra PLC main unit, connector special adapter, expansion board và nguồn 5V nội bộ. Module chỉ tiêu thụ khoảng 20mA nhưng phụ thuộc hoàn toàn vào nguồn PLC.
PLC đang gửi nhưng thiết bị ngoài không phản hồi. Cần kiểm tra địa chỉ Slave, baud rate, RTU/ASCII, parity, wiring và trạng thái thiết bị đối tác.
Firmware CPU có thể chưa đáp ứng yêu cầu Modbus. Ví dụ FX3U cần Ver.2.40 trở lên và FX3G cần Ver.1.30 trở lên.
Cáp dài, topology sai, termination không phù hợp, nhiễu từ biến tần hoặc grounding đều có thể gây lỗi frame. Không nên thay adapter trước khi kiểm tra toàn bộ bus.
Ngoài chất lượng đường truyền, cần kiểm tra serial number nếu đang sử dụng 38400/57600/115200bps trên module sản xuất cũ.
Nguyên nhân có thể là thiếu conversion adapter, expansion board, connector tiếp xúc kém hoặc CPU không đúng phiên bản.
Nhiễu EMC từ motor và inverter có thể ảnh hưởng bus RS-485. Cần kiểm tra routing, shield, ground và termination trước khi kết luận transceiver module hỏng.
Nếu một phần mạng vẫn hoạt động, cần kiểm tra địa chỉ node, đoạn dây, cấu hình từng thiết bị và nhánh bus tương ứng thay vì coi toàn bộ adapter lỗi.
Module sử dụng giao diện RS-485 và conforming to RS-485/RS-422 theo Mitsubishi.
Có. Mitsubishi Europe xác nhận hỗ trợ Modbus RTU/ASCII với vai trò Master hoặc Slave.
Tổng khoảng cách mở rộng tối đa là 500m trong cấu hình phù hợp của Mitsubishi.
MODBUS có thể đạt tới 115200bps trên module sản xuất từ tháng 07/2012, manufacturer serial 127**** trở lên.
Không. Number of occupied I/O points là 0.
Module sử dụng 5VDC từ PLC main unit và tiêu thụ khoảng 20mA.
Có. FX3U cần Ver.2.20 trở lên cho chức năng ngoài Modbus và Ver.2.40 trở lên để sử dụng Modbus.
Có khi sử dụng FX3G-CNV-ADP phù hợp. MODBUS yêu cầu FX3G Ver.1.30 trở lên.
FX3U-485ADP-MB dùng RS-485/RS-422, half-duplex và khoảng cách tới 500m; FX3U-232ADP-MB dùng RS-232C, full-duplex và khoảng cách tối đa 15m.
Tại thời điểm tra cứu tháng 08/2026, trang Mitsubishi Electric toàn cầu vẫn ghi Sales Status: On sale. Mitsubishi Electric Europe đã công bố End Of Life cho vật tư này từ ngày 19/06/2026, Last Time Buy dự kiến 31/01/2027 và End of Service 19/06/2033. Tình trạng cung ứng vì vậy cần kiểm tra theo từng khu vực.
Mitsubishi FX3U-485ADP-MB là adapter truyền thông linh hoạt cho MELSEC-F FX3 Series, hỗ trợ RS-485/RS-422, Modbus Master/Slave, Non-protocol, Computer Link, Parallel Link, N:N Network và Inverter Communication. Khả năng truyền xa tới 500m giúp sản phẩm phù hợp hơn RS-232C trong những hệ thống có nhiều thiết bị hoặc khoảng cách lớn.
Khi module gặp tình trạng mất Modbus, RD/SD không hoạt động, chỉ truyền ổn ở baud rate thấp, PLC không nhận adapter, nhiều node mất liên lạc hoặc lỗi xuất hiện khi biến tần chạy, nên kiểm tra nguồn PLC, firmware, wiring, termination, topology và communication parameter trước khi xác định lỗi phần cứng.
