Nguồn Đa Năng DC 1.5V-15V 2A Màn Hình LED Có Kẹp Cá Sấu

Nguồn Đa Năng DC 1.5V-15V 2A Màn Hình LED Có Kẹp Cá Sấu

Giới thiệu sản phẩm

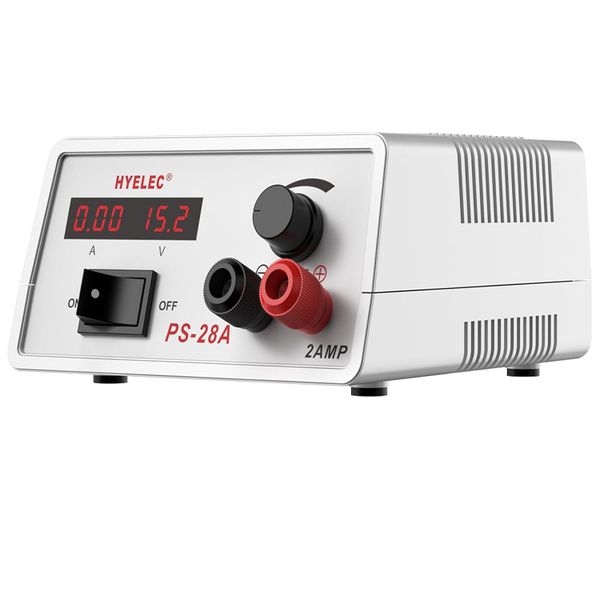

HYELEC PS-28A là nguồn DC điều chỉnh nhỏ gọn dành cho bàn kỹ thuật, phòng thí nghiệm, trường học, sửa chữa điện tử và các dự án DIY. Thiết bị cung cấp điện áp đầu ra liên tục từ 1.5V đến 15V DC, dòng điện tối đa 2A, phù hợp thử nghiệm các mạch điện áp thấp, đèn LED, module điện tử và thiết bị nhỏ.

Nguồn được điều khiển bằng núm xoay, cho phép thay đổi điện áp ổn định trong quá trình sử dụng. Màn hình LED hiển thị điện áp và dòng điện giúp người dùng theo dõi tải trực tiếp khi cấp nguồn.

Thiết kế vỏ ABS gọn nhẹ, dễ bố trí trên bàn làm việc hoặc mang theo khi cần kiểm tra tại nhiều vị trí. PS-28A có giới hạn dòng, bảo vệ ngắn mạch và cầu chì 2A để giảm rủi ro khi đấu nhầm hoặc tải gặp sự cố.

Thông số kỹ thuật

• Tên sản phẩm: HYELEC Adjustable DC Power Supply.

• Model: PS-28A.

• Loại thiết bị: Nguồn DC điều chỉnh để bàn.

• Điện áp đầu ra: 1.5–15V DC.

• Dòng điện đầu ra: 0–2A.

• Công suất đầu ra tham khảo: Tối đa khoảng 30W.

• Độ phân giải điện áp: 0.1V.

• Độ phân giải dòng điện: 0.01A.

• Màn hình: LED kỹ thuật số.

• Nội dung hiển thị: Điện áp và dòng điện.

• Điều khiển: Núm xoay biến trở.

• Chế độ giới hạn dòng: CC.

• Bảo vệ: Ngắn mạch và giới hạn dòng.

• Cầu chì: 2A.

• Vỏ máy: Nhựa ABS.

• Cổng đầu ra: Cọc hoặc dây đầu ra tùy phiên bản.

• Dây thử: Kèm dây đầu ra đầu kẹp cá sấu theo bộ sản phẩm.

• Kích thước tham khảo: Khoảng 13,9 × 11,4 × 5,9cm.

• Trọng lượng tham khảo: Khoảng 0,4kg.

• Nguồn đầu vào: Phụ thuộc phiên bản phân phối.

• Hệ điều hành: Không yêu cầu.

• Danh mục: LINH PHỤ KIỆN.

Thông số cơ bản của PS-28A gồm điện áp đầu ra 1.5–15V, dòng tối đa 2A, màn hình LED, điều chỉnh bằng núm xoay, cầu chì 2A và bảo vệ ngắn mạch.amazon+1

Điều chỉnh điện áp liên tục

PS-28A cho phép điều chỉnh điện áp trong khoảng 1.5–15V thay vì chỉ cung cấp một vài mức cố định. Tính năng này phù hợp khi cần thử nhiều mức điện áp trên cùng một bo mạch hoặc xác định ngưỡng hoạt động của linh kiện.

Một số mức điện áp thường dùng:

• 3.3V cho module điện tử và mạch logic.

• 5V cho bo mạch, vi điều khiển và thiết bị USB phù hợp.

• 7.5V cho một số mạch thử nghiệm.

• 9V cho pedal, module và thiết bị điện tử nhỏ.

• 12V cho đèn LED, quạt, relay và thiết bị DC tương thích.

Trước khi cấp nguồn, cần xác định đúng điện áp định mức và cực tính của thiết bị. Không nên tăng điện áp đột ngột khi chưa kiểm tra dòng giới hạn.

Dòng tối đa 2A

Nguồn cung cấp dòng tối đa 2A, phù hợp cho các tải điện áp thấp và mạch thử nghiệm công suất vừa phải. Dòng điện thực tế do tải quyết định, không phải lúc nào cũng đạt 2A.

Công suất đầu ra cần được tính theo công thức:

P=V×IP=V×I

Ở mức 15V và 2A, công suất lý thuyết là khoảng 30W. Khi sử dụng gần giới hạn này trong thời gian dài, cần theo dõi nhiệt độ nguồn và tình trạng ổn định của điện áp.

Nếu tải cố gắng kéo dòng cao hơn mức giới hạn, nguồn có thể chuyển sang chế độ CC để bảo vệ mạch và bộ nguồn.

Màn hình LED

Màn hình LED hiển thị điện áp và dòng điện trong quá trình vận hành. Người dùng có thể quan sát:

• Điện áp đang cấp cho tải.

• Dòng điện thực tế mà tải đang tiêu thụ.

• Tình trạng tải nhẹ hoặc tải cao.

• Dấu hiệu tải chập hoặc kéo dòng bất thường.

Độ phân giải hiển thị điện áp khoảng 0.1V và dòng điện khoảng 0.01A. Giá trị hiển thị có thể sai lệch nhẹ tùy tải, dây dẫn, nhiệt độ và độ chính xác của mạch đo.

Bảo vệ ngắn mạch và cầu chì 2A

PS-28A có giới hạn dòng và bảo vệ ngắn mạch. Khi hai đầu ra bị chạm nhau hoặc bo mạch có lỗi, nguồn có thể giảm dòng hoặc chuyển sang trạng thái bảo vệ.

Cầu chì 2A giúp bảo vệ mạch khi dòng điện vượt mức trong một số tình huống. Nếu cầu chì bị đứt, không được thay bằng loại có dòng lớn hơn vì có thể làm tăng nguy cơ hư hỏng linh kiện.

Trước khi thay cầu chì, cần kiểm tra tải, dây đầu ra, cực tính và nguyên nhân gây quá dòng.

Thiết kế nhỏ gọn

Vỏ ABS giúp giảm trọng lượng và tiết kiệm không gian trên bàn kỹ thuật. Kích thước nhỏ phù hợp với:

• Bàn sửa chữa điện thoại.

• Phòng học điện tử.

• Góc DIY tại nhà.

• Phòng thí nghiệm nhỏ.

• Khu vực kiểm tra LED.

• Bàn lắp ráp mạch thử nghiệm.

Khi sử dụng lâu, cần đặt nguồn ở vị trí thoáng, không che các khe tản nhiệt và không đặt gần nguồn nhiệt. Không nên để thiết bị trong môi trường ẩm hoặc có nguy cơ dính chất lỏng.

Khả năng tương thích

HYELEC PS-28A phù hợp với:

• Mạch Arduino và vi điều khiển.

• Module LED.

• Mạch điện tử điện áp thấp.

• Relay, quạt DC và motor nhỏ.

• Module Wi‑Fi, Bluetooth và IoT.

• Thiết bị kiểm tra trong phòng học.

• Bo mạch cần thử nguồn từ 1.5V đến 15V.

• Dự án DIY và nguyên mẫu điện tử.

• Kiểm tra linh kiện công suất thấp đến trung bình.

Không nên dùng PS-28A cho thiết bị yêu cầu điện áp trên 15V, dòng lớn hơn 2A hoặc tải có dòng khởi động quá cao. Không cấp trực tiếp cho pin lithium-ion nếu không có mạch sạc chuyên dụng.

Dây đầu ra đầu kẹp cá sấu cần được đấu đúng cực dương và âm. Đấu ngược cực có thể làm hỏng thiết bị thử nghiệm.

Các lỗi thường gặp

• Nguồn không lên do dây nguồn, công tắc hoặc mạch đầu vào bị lỗi.

• Màn hình LED không sáng do nguồn phụ, mạch hiển thị hoặc linh kiện điều khiển hỏng.

• Điện áp không thay đổi khi xoay núm do biến trở carbon-film, encoder hoặc mạch điều chỉnh bị lỗi.

• Điện áp đầu ra thấp hơn mức cài đặt do tải quá nặng, dây đầu ra lỗi hoặc nguồn bị giới hạn công suất.

• Dòng hiển thị sai do mạch đo, cảm biến hoặc điểm tiếp xúc không ổn định.

• Không có điện áp ở đầu ra do cầu chì đứt, Output bị ngắt hoặc nguồn đang bảo vệ.

• Nguồn chuyển sang giới hạn dòng do bo mạch bị chập, đấu sai cực hoặc tải vượt 2A.

• Cầu chì liên tục bị đứt do tải chập, dây đầu ra hỏng hoặc linh kiện công suất bên trong gặp lỗi.

• Điện áp dao động do biến trở bẩn, tải thay đổi liên tục hoặc mạch ổn áp hoạt động không ổn định.

• Nguồn nóng bất thường do sử dụng gần công suất tối đa, khe tản nhiệt bị che hoặc linh kiện bên trong suy giảm.

• Dây đầu ra hoặc kẹp cá sấu tiếp xúc kém do oxy hóa, lỏng hoặc đứt ngầm.

• Có mùi khét hoặc tiếng nổ nhỏ do chập mạch, quá tải hoặc sử dụng sai điện áp đầu vào.

Khả năng sửa chữa

HYELEC PS-28A có thể được kiểm tra và đánh giá sửa chữa trong các trường hợp:

• Không lên nguồn.

• Không có điện áp đầu ra.

• Núm chỉnh điện áp không phản hồi.

• Điện áp bị dao động hoặc sụt áp.

• Màn hình LED bị mờ, mất số hoặc hiển thị sai.

• Dòng điện hiển thị không chính xác.

• Cầu chì bị đứt.

• Chế độ giới hạn dòng hoạt động bất thường.

• Bảo vệ ngắn mạch không hoạt động.

• Dây đầu ra, cọc kết nối hoặc kẹp cá sấu bị hỏng.

• Nguồn bị nóng hoặc tự ngắt.

• Thiết bị bị hư do quá tải, chập điện hoặc đầu vào không phù hợp.

Khả năng sửa chữa phụ thuộc vào tình trạng biến trở, mạch ổn áp, mạch đo, cầu chì, linh kiện công suất và mức độ cháy chập. Không nên tự tháo thiết bị khi chưa ngắt nguồn hoàn toàn.

Dịch vụ tại Viện Máy Tính

Trung tâm bảo hành Viện Máy Tính nhận kiểm tra HYELEC PS-28A khi nguồn không lên, không có đầu ra, chỉnh áp không được, màn hình hiển thị sai, cầu chì liên tục đứt hoặc thiết bị chuyển sang giới hạn dòng bất thường.

Kỹ thuật viên kiểm tra dây nguồn, mạch đầu vào, cầu chì 2A, biến trở điều chỉnh, mạch ổn áp, mạch đo điện áp/dòng điện, màn hình LED, dây đầu ra và kẹp cá sấu.

Nguồn được thử tải ở nhiều mức từ thấp đến gần giới hạn 2A để kiểm tra độ ổn định, khả năng giữ điện áp, phản ứng khi ngắn mạch và tình trạng sụt áp. Viện Máy Tính cũng hỗ trợ kiểm tra nguồn trước khi dùng cho bo mạch điện thoại, laptop, thiết bị mạng, đèn LED và các mạch điện tử khác.

Dịch vụ sửa chữa được thực hiện nhanh chóng theo tình trạng thực tế. Khách hàng được phép ngồi xem trực tiếp toàn bộ quá trình kiểm tra, tháo lắp, sửa chữa và thử nghiệm thiết bị.

Sau khi hoàn tất, Trung tâm bảo hành Viện Máy Tính hỗ trợ kỹ thuật lâu dài và bảo hành kỹ thuật trọn đời đối với dịch vụ đã thực hiện.

Khi cần kiểm tra hoặc sửa HYELEC PS-28A, liên hệ Hotline/Zalo 0967891080 để được tư vấn và hỗ trợ.
