Nguồn Đa Năng DC HYELEC 50V 6A 150W Có Bộ Nhớ

Nguồn Đa Năng DC HYELEC 50V 6A 150W Có Bộ Nhớ

Giới thiệu sản phẩm

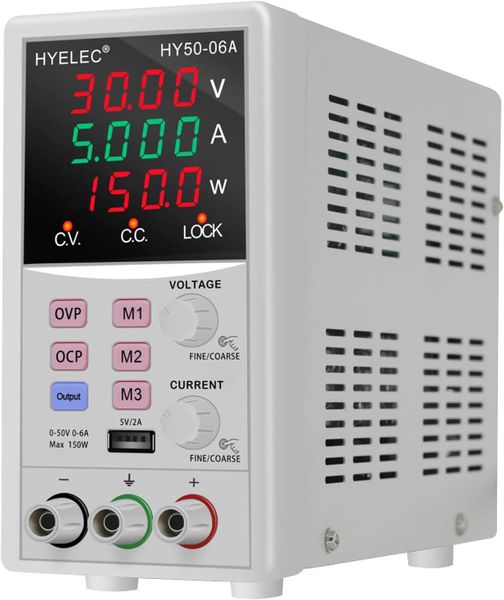

HYELEC HY50-06A là bộ nguồn DC điều chỉnh dùng trên bàn kỹ thuật, phòng thí nghiệm, trung tâm sửa chữa điện thoại, laptop, thiết bị điện tử và các dự án DIY. Nguồn cho phép thiết lập điện áp từ 0 đến 50V, dòng điện từ 0 đến 6A, với công suất đầu ra tối đa 150W.

Thiết bị sử dụng núm điều chỉnh dạng encoder, hỗ trợ chuyển đổi giữa chỉnh thô và chỉnh tinh. Màn hình LED 4 số hiển thị điện áp, dòng điện và trạng thái hoạt động rõ ràng, giúp kỹ thuật viên kiểm soát nguồn cấp trong quá trình đo thử hoặc sửa chữa.

HY50-06A có ba bộ nhớ M1, M2 và M3, cổng USB 5V/2A, nút bật/tắt đầu ra riêng và nhiều lớp bảo vệ. Đây là thiết bị hữu ích khi cần cấp nguồn có kiểm soát cho bo mạch, module điện tử, thiết bị di động hoặc mạch thử nghiệm.

Thông số kỹ thuật

• Tên sản phẩm: HYELEC Variable DC Power Supply

• Model: HY50-06A

• Loại thiết bị: Nguồn DC điều chỉnh để bàn

• Điện áp đầu ra: 0–50V DC

• Dòng điện đầu ra: 0–6A DC

• Công suất tối đa: 150W

• Màn hình: LED 4 số, hiển thị điện áp và dòng điện

• Độ phân giải điện áp: 0.01V

• Độ phân giải dòng điện: 0.001A

• Chế độ làm việc: Constant Voltage và Constant Current

• Núm điều chỉnh: Encoder, chỉnh thô và chỉnh tinh

• Bộ nhớ cài đặt: 3 mức M1, M2 và M3

• Cổng USB: 5V/2A

• Nút điều khiển đầu ra: Output Enable/Disable

• Bảo vệ: Quá áp, quá dòng, ngắn mạch và giới hạn dòng

• Làm mát: Quạt điều khiển theo nhiệt độ

• Điện áp đầu vào: Khoảng 104–127V AC, 60Hz

• Dải nhiệt độ hoạt động: 0–40°C

• Độ ẩm hoạt động: Tối đa khoảng 90%, không ngưng tụ

• Màu sắc: Trắng 01

• Chất liệu vỏ: Nhựa

• Trọng lượng tham khảo: Khoảng 1,68kg

• Phụ kiện: Dây nguồn, dây đầu ra và tài liệu hướng dẫn

• Danh mục: LINH PHỤ KIỆN

Thông số sản phẩm công bố mức đầu ra 0–50V, 0–6A, công suất tối đa 150W, màn hình 4 số, ba bộ nhớ M1/M2/M3 và cổng USB 5V/2A.

Công suất 150W và giới hạn tải

HY50-06A có thể điều chỉnh độc lập điện áp và dòng điện, nhưng tổng công suất không được vượt quá 150W. Một số mức sử dụng tham khảo:

• 50V ở tối đa khoảng 3A.

• 25V ở tối đa 6A.

• 30V ở khoảng 5A.

• 40V ở khoảng 3,7A.

Nếu cài mức điện áp và dòng điện vượt giới hạn công suất, nguồn sẽ tự giới hạn dòng hoặc chuyển sang chế độ bảo vệ. Vì vậy, cần tính P=V×AP=V×A trước khi cấp nguồn cho thiết bị.

Không nên nhầm dòng cài đặt với dòng thực tế. Nguồn chỉ cung cấp dòng theo nhu cầu của tải trong giới hạn đã thiết lập.

Hai chế độ CV và CC

Nguồn có hai chế độ vận hành:

• CV – Constant Voltage: Giữ điện áp ổn định, dòng điện thay đổi theo tải.

• CC – Constant Current: Giới hạn dòng điện ở mức đã cài đặt, điện áp có thể thay đổi theo tải.

Việc tự động chuyển giữa CV và CC là trạng thái bình thường. Khi tải cần dòng thấp hơn giới hạn, nguồn thường làm việc ở CV. Khi tải cố gắng kéo dòng vượt mức cài đặt, nguồn chuyển sang CC để hạn chế dòng và bảo vệ thiết bị.

Trước khi kết nối bo mạch, nên cài điện áp và dòng giới hạn khi Output đang tắt. Sau đó kiểm tra lại thông số rồi mới bật đầu ra.

Chỉnh thô và chỉnh tinh

Núm encoder hỗ trợ hai cách điều chỉnh:

• Chỉnh thô để thay đổi nhanh đến mức điện áp hoặc dòng mong muốn.

• Chỉnh tinh để thiết lập chính xác từng bước nhỏ.

Độ phân giải hiển thị điện áp là 0.01V và dòng điện là 0.001A. Khi sửa điện thoại, laptop hoặc bo mạch nhạy cảm, nên bắt đầu từ mức điện áp thấp, đặt giới hạn dòng nhỏ và tăng dần theo sơ đồ kỹ thuật.

Không nên cấp nguồn ngay với dòng tối đa cho bo mạch chưa xác định tình trạng vì có thể làm lỗi chập mạch trở nên nghiêm trọng hơn.

Bộ nhớ M1, M2 và M3

Ba vị trí M1, M2 và M3 cho phép lưu các mức điện áp và dòng điện thường dùng. Tính năng này phù hợp khi kỹ thuật viên thường xuyên làm việc với:

• Module LED.

• Bo mạch điện thoại.

• Mạch Arduino hoặc thiết bị nhúng.

• Thiết bị mạng.

• Mạch sạc.

• Module Bluetooth, Wi‑Fi hoặc IoT.

• Các linh kiện cần kiểm tra lặp lại.

Trước khi gọi lại một cấu hình đã lưu, cần kiểm tra loại thiết bị đang kết nối. Cài đặt phù hợp với mạch này có thể gây hư hỏng cho mạch khác nếu sử dụng nhầm.

Cổng USB 5V/2A

Cổng USB 5V/2A có thể cấp nguồn cho điện thoại, máy tính bảng, đèn USB, module điện tử và thiết bị đầu cuối công suất thấp.

Cổng USB không thay thế đầu ra DC chính và không phù hợp cho các thiết bị cần điện áp thay đổi. Nếu thiết bị yêu cầu sạc nhanh hoặc giao thức riêng, cổng USB 5V/2A có thể chỉ cung cấp sạc cơ bản.

Không nên kết nối tải vượt quá 2A hoặc sử dụng cổng USB cho thiết bị có dòng khởi động lớn.

Hệ thống bảo vệ

HY50-06A tích hợp nhiều cơ chế bảo vệ:

• Bảo vệ quá dòng.

• Bảo vệ quá áp.

• Bảo vệ ngắn mạch.

• Giới hạn dòng đầu ra.

• Kiểm soát nhiệt độ bằng quạt.

• Nút bật/tắt đầu ra riêng.

Nút Output giúp cài đặt điện áp và dòng điện trước khi đưa nguồn ra tải. Đây là tính năng quan trọng khi sửa bo mạch, vì kỹ thuật viên có thể kiểm tra thông số mà chưa cấp điện thực tế.

Bảo vệ không có nghĩa thiết bị được phép hoạt động liên tục trong tình trạng chập tải hoặc vượt công suất. Khi nguồn chuyển sang bảo vệ, cần tắt Output và kiểm tra nguyên nhân trước khi thử lại.

Khả năng tương thích

HYELEC HY50-06A phù hợp với:

• Bo mạch điện thoại.

• Bo mạch laptop.

• Thiết bị điện tử DC.

• Module IoT.

• Mạch Arduino.

• Đèn LED và module chiếu sáng.

• Thiết bị mạng điện áp thấp.

• Pin hoặc bộ sạc cần nguồn DC kiểm soát.

• Linh kiện điện tử trong phòng kỹ thuật.

• Dự án DIY và nghiên cứu.

Trước khi cấp nguồn, cần kiểm tra điện áp định mức, cực tính, dòng khởi động và cách đấu nối của thiết bị. Không cấp nguồn trực tiếp cho pin lithium-ion nếu không có mạch sạc và quy trình phù hợp.

Nguồn có đầu vào khoảng 110V AC, không phải phiên bản đầu vào 220V tiêu chuẩn. Người dùng tại khu vực điện lưới 220V cần kiểm tra đúng phiên bản và giải pháp chuyển đổi an toàn trước khi sử dụng.

Các lỗi thường gặp

• Nguồn không lên do dây nguồn, công tắc, adapter nội bộ hoặc mạch nguồn gặp lỗi.

• Màn hình không sáng hoặc hiển thị sai do bo mạch điều khiển, LED hoặc nguồn phụ hỏng.

• Điện áp đầu ra không ổn định do tải chập chờn, núm encoder lỗi hoặc mạch điều chỉnh gặp vấn đề.

• Dòng hiển thị sai do cảm biến dòng, mạch đo hoặc đầu ra tiếp xúc kém.

• Không có điện áp ở đầu ra do Output đang tắt, dây đầu ra lỏng hoặc nguồn đang ở chế độ bảo vệ.

• Nguồn tự chuyển sang CC do tải kéo dòng vượt mức, mạch bị chập hoặc giới hạn dòng cài quá thấp.

• Điện áp không đạt mức cài đặt do tải quá nặng, vượt công suất 150W hoặc linh kiện công suất suy giảm.

• Quạt không quay do nhiệt độ chưa đủ cao, quạt bẩn, motor hỏng hoặc mạch điều khiển lỗi.

• Quạt kêu lớn do bụi, bạc đạn/motor xuống cấp hoặc nguồn hoạt động gần tải tối đa.

• Nút Output không phản hồi do công tắc, mạch điều khiển hoặc firmware gặp lỗi.

• Bộ nhớ M1/M2/M3 không lưu hoặc gọi sai do lỗi phím, bộ nhớ hoặc thao tác chưa đúng.

• Cổng USB 5V/2A không có điện do mạch USB, cầu chì hoặc nguồn phụ bị hỏng.

• Nguồn bị ngắt khi tải lớn do quá nhiệt, quá dòng, ngắn mạch hoặc adapter đầu vào không phù hợp.

• Có mùi khét, tiếng nổ nhỏ hoặc tia lửa do linh kiện công suất, dây đầu ra hoặc tải bị chập.

Khả năng sửa chữa

HYELEC HY50-06A có thể được kiểm tra và đánh giá sửa chữa trong các trường hợp:

• Không lên nguồn.

• Không có điện áp đầu ra.

• Điện áp hoặc dòng điện hiển thị sai.

• Núm chỉnh thô/chỉnh tinh không phản hồi.

• Output không bật hoặc không tắt.

• Nguồn tự chuyển CV/CC bất thường.

• Không lưu được cấu hình M1/M2/M3.

• Cổng USB 5V/2A không hoạt động.

• Quạt không quay hoặc phát tiếng ồn.

• Màn hình LED bị mờ, mất đoạn hoặc nhấp nháy.

• Nguồn bị sụt áp khi tải.

• Thiết bị tự ngắt do lỗi bảo vệ.

• Hư dây đầu ra, cọc kết nối hoặc công tắc.

• Hỏng do ngắn mạch, quá tải, quá nhiệt hoặc nguồn đầu vào không phù hợp.

Khả năng sửa chữa phụ thuộc vào tình trạng mạch công suất, biến áp, linh kiện điều khiển, cảm biến, màn hình và mức độ cháy chập. Vì nguồn có điện áp AC bên trong, không nên tự tháo nếu không có chuyên môn kỹ thuật.

Dịch vụ tại Viện Máy Tính

Trung tâm bảo hành Viện Máy Tính nhận kiểm tra HYELEC HY50-06A khi thiết bị không lên nguồn, không có đầu ra, chỉnh điện áp không chính xác, dòng điện hiển thị sai, lỗi CV/CC, quạt không hoạt động hoặc cổng USB 5V/2A không cấp điện.

Kỹ thuật viên kiểm tra dây nguồn, mạch đầu vào, mạch công suất, mạch điều khiển, cảm biến dòng/áp, màn hình LED, encoder, nút Output, bộ nhớ M1/M2/M3, cổng USB và quạt làm mát.

Thiết bị được thử tải ở nhiều mức điện áp và dòng điện để kiểm tra độ ổn định, khả năng giới hạn dòng, phản ứng khi ngắn mạch và tình trạng sụt áp. Viện Máy Tính cũng hỗ trợ kiểm tra nguồn trước khi dùng cho bo mạch điện thoại, laptop, thiết bị mạng và mạch điện tử.

Dịch vụ sửa chữa được thực hiện nhanh chóng theo tình trạng thực tế. Khách hàng được phép ngồi xem trực tiếp toàn bộ quá trình kiểm tra, tháo lắp, sửa chữa và thử nghiệm thiết bị.

Sau khi hoàn tất, Trung tâm bảo hành Viện Máy Tính hỗ trợ kỹ thuật lâu dài và bảo hành kỹ thuật trọn đời đối với dịch vụ đã thực hiện. Khi cần kiểm tra hoặc sửa HYELEC HY50-06A, liên hệ Hotline/Zalo 0967891080 để được tư vấn và hỗ trợ.
