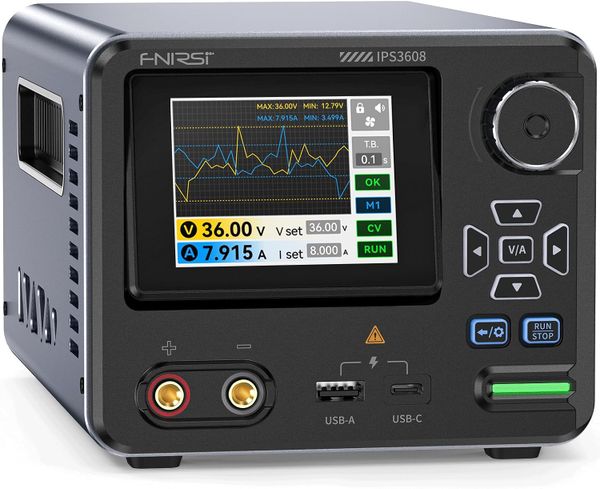

Nguồn DC FNIRSI IPS3608 36V 8A 285W

Nguồn DC FNIRSI IPS3608 36V 8A 285W

FNIRSI IPS3608 là bộ nguồn DC để bàn điều chỉnh được điện áp và dòng điện, hướng đến phòng kỹ thuật điện tử, sửa chữa thiết bị, nghiên cứu DIY và kiểm tra linh kiện. Thiết bị nhận nguồn AC 100–240V và cung cấp đầu ra chính DC từ 0–36V, dòng 0–8A với công suất tối đa 285W, đồng thời cho phép đặt giới hạn điện áp và dòng với độ phân giải tương đối cao.

Ngoài ngõ ra DC chính, IPS3608 còn tích hợp USB-C hỗ trợ PD 3.0 và USB-A hỗ trợ nhiều giao thức sạc nhanh, màn hình IPS màu 2,8 inch, sáu nhóm thông số cài đặt sẵn và khả năng kết nối phần mềm PC để theo dõi, lập trình đầu ra và ghi lại đường cong điện áp/dòng điện. Thiết kế vỏ kim loại kết hợp quạt làm mát tự động phù hợp với các bài test kéo dài trên bàn sửa chữa và phòng thí nghiệm điện tử.

Thông số kỹ thuật

• Thương hiệu: FNIRSI
• Model: IPS3608
• Loại thiết bị: Programmable DC Bench Power Supply
• Nguồn đầu vào: 100–240V AC, 50/60Hz
• Điện áp đầu ra chính: DC 0–36V
• Dòng đầu ra chính: 0–8A
• Công suất đầu ra tối đa: 285W
• Ripple/Noise: Dưới khoảng 10mV theo thông số sản phẩm
• Độ phân giải cài điện áp: 0,01V
• Độ phân giải cài dòng: 0,001A
• Độ chính xác đọc điện áp: ±(0,3% + 3 digits)
• Độ chính xác đọc dòng: ±(0,15% + 5 digits)
• Load Regulation: ±(0,2% + 2 digits)
• Chế độ làm việc: CV / CC
• Màn hình: IPS màu 2,8 inch
• Độ phân giải màn hình: 320 × 240
• Độ sáng: Điều chỉnh
• Giao diện: Light / Dark
• Nhóm preset: 6 nhóm dữ liệu
• USB-C: Hỗ trợ PD 3.0
• USB-A: Hỗ trợ Huawei FCP, SCP, AFC, QC 2.0, QC 3.0
• Điều khiển qua PC: Có
• Phần mềm: FNIRSI Power Supply
• Nền tảng phần mềm: Windows / Linux
• Ghi đường cong điện áp/dòng: Có
• Lập trình đầu ra theo trình tự: Có qua phần mềm phù hợp
• Bảo vệ quá áp OVP: Có
• Bảo vệ quá dòng OCP: Có
• Bảo vệ quá công suất OPP: Có
• Bảo vệ quá nhiệt OTP: Có
• Bảo vệ thấp áp: Có
• Bảo vệ ngắn mạch: Có
• Bảo vệ dòng điện ngược đầu ra: Có
• Làm mát: Quạt tự động
• Vỏ: Kim loại / nhôm
• Kích thước: Khoảng 214 × 138 × 115mm
• Kích thước quy đổi: Khoảng 8,43 × 5,43 × 4,53 inch
• Trọng lượng thân máy: Khoảng 1,54kg
• Môi trường hoạt động: Khoảng -10°C đến 40°C, độ ẩm 0–75% RH
• Ứng dụng: Sửa chữa điện tử, kiểm tra PCB, module, motor DC, LED, thiết bị IoT, nghiên cứu DIY, phòng lab

Nguồn DC điều chỉnh từ 0 đến 36V

Ngõ ra chính của FNIRSI IPS3608 cho phép đặt điện áp trong khoảng:

0–36V DC

Phạm vi này đáp ứng nhiều thiết bị điện tử điện áp thấp như:

• Mạch 3,3V.
• Mạch 5V.
• Module 9V.
• Thiết bị 12V.
• Mạch 19V.
• Hệ thống 24V.
• Một số thiết bị DC đến 36V.

Người dùng có thể thiết lập chính xác điện áp theo yêu cầu thay vì phải chuẩn bị nhiều adapter cố định khác nhau.

Đây là ưu điểm quan trọng trong môi trường sửa chữa và thử nghiệm.

Dòng tối đa 8A

IPS3608 hỗ trợ dòng điện đầu ra lên tới 8A.

Tuy nhiên, dòng 8A chỉ có thể được sử dụng khi tổng công suất vẫn nằm trong giới hạn 285W.

Công suất được tính gần đúng theo:

P = V × I

Ví dụ:

• 5V × 8A = 40W.
• 12V × 8A = 96W.
• 24V × 8A = 192W.
• 30V × 8A = 240W.

Ở 36V × 8A, phép tính lý thuyết cho 288W, nhưng IPS3608 được giới hạn ở công suất đầu ra tối đa 285W.

Do đó thiết bị sẽ không duy trì một tổ hợp V/A vượt giới hạn công suất định mức.

Công suất tối đa 285W

Thông số chính thức của IPS3608 là:

0–285W

Con số này nên được sử dụng thay cho việc tự ghi 288W từ phép nhân 36V × 8A.

Giới hạn công suất giúp bảo vệ:

• Mạch chuyển đổi nguồn.
• MOSFET.
• Biến áp.
• Rectifier.
• Dây dẫn.
• Terminal.
• Hệ thống làm mát.

Khi tải yêu cầu công suất cao, quạt làm mát cũng có thể tăng hoạt động để kiểm soát nhiệt độ.

Chế độ CV và CC

IPS3608 hoạt động theo hai chế độ cơ bản của nguồn lab:

• CV – Constant Voltage
• CC – Constant Current

Constant Voltage

Nguồn duy trì điện áp đã cài đặt trong khi tải tiêu thụ dòng nhỏ hơn giới hạn dòng.

Ví dụ:

Cài 12V, giới hạn 3A.

Nếu thiết bị chỉ tiêu thụ 1A, nguồn giữ khoảng 12V và tải sử dụng 1A.

Constant Current

Khi tải cố lấy dòng vượt mức giới hạn, nguồn chuyển sang CC và giới hạn dòng ở mức người dùng đã đặt.

Đây là chức năng quan trọng khi kiểm tra mạch có khả năng bị chập hoặc chưa xác định mức tiêu thụ.

Current Limit hữu ích khi sửa chữa điện tử

Trong sửa chữa PCB, không nên luôn đặt dòng tối đa 8A.

Ví dụ khi kiểm tra một bo mạch chưa rõ tình trạng, kỹ thuật viên có thể:

1. Đặt đúng điện áp.
2. Đặt giới hạn dòng thấp.
3. Bật Output.
4. Quan sát dòng tiêu thụ.
5. Tăng giới hạn từ từ nếu cần.

Cách này giúp hạn chế thiệt hại nếu trên bo đang tồn tại short circuit.

Ví dụ một mạch 5V thông thường chỉ cần vài trăm mA thì không có lý do đặt Current Limit 8A ngay từ đầu.

Độ phân giải điện áp 0,01V

Điện áp có thể được thiết lập theo bước:

0,01V

Tức khoảng 10mV mỗi bước.

Điều này thuận tiện khi cần kiểm tra phản ứng của mạch ở những mức điện áp gần nhau.

Ví dụ:

• 4,90V.
• 5,00V.
• 5,10V.

hoặc:

• 11,80V.
• 12,00V.
• 12,20V.

Độ phân giải dòng 0,001A

Dòng điện được thiết lập với độ phân giải:

0,001A

tương đương khoảng 1mA mỗi bước.

Điều này hữu ích hơn các nguồn analog cơ bản khi cần thiết lập giới hạn dòng tương đối cụ thể.

Tuy nhiên, độ phân giải hiển thị không đồng nghĩa với độ chính xác tuyệt đối 1mA.

Cần phân biệt giữa:

• Resolution.
• Accuracy.
• Stability.
• Noise.

Ripple thấp dưới khoảng 10mV

IPS3608 được quảng bá với mức ripple/noise thấp dưới khoảng 10mV trong điều kiện phù hợp.

Ripple thấp có lợi khi cấp nguồn cho:

• Mạch analog.
• ADC.
• MCU.
• Module RF.
• Circuit audio.
• Sensor.
• PCB đang kiểm tra.

Nguồn nhiễu lớn có thể làm kết quả đo dao động hoặc tạo noise trên mạch nhạy.

Tuy nhiên ripple thực tế còn phụ thuộc:

• Mức tải.
• Điện áp.
• Dòng điện.
• Cáp output.
• Ground.
• Thiết bị đo.
• Băng thông oscilloscope.

Nếu cần đánh giá ripple chính xác, nên đo trực tiếp bằng oscilloscope với phương pháp đo phù hợp.

Màn hình IPS màu 2,8 inch

FNIRSI IPS3608 sử dụng màn hình màu 2,8 inch, độ phân giải khoảng 320 × 240.

Màn hình có thể hiển thị các thông tin như:

• Điện áp đặt.
• Dòng giới hạn.
• Điện áp thực tế.
• Dòng thực tế.
• Công suất.
• Trạng thái CV/CC.
• USB output.
• Đường cong điện áp/dòng.
• Trạng thái quạt.
• Trạng thái Output.

Thiết kế màn hình nghiêng giúp quan sát thuận tiện hơn khi thiết bị đặt thấp trên bàn kỹ thuật.

Giao diện Day/Night

IPS3608 hỗ trợ hai kiểu giao diện:

• Light.
• Dark.

Người dùng có thể chọn giao diện phù hợp với ánh sáng phòng.

Dark Mode có thể dễ nhìn hơn trong môi trường tối hoặc khi sử dụng nhiều thiết bị có màn hình trên cùng bàn lab.

Độ sáng màn hình cũng có thể được điều chỉnh.

Hiển thị đường cong điện áp và dòng điện

Ngoài việc hiển thị giá trị số, thiết bị có chế độ theo dõi đường cong điện áp và dòng.

Chức năng này hỗ trợ quan sát:

• Dòng tăng khi thiết bị khởi động.
• Mức tiêu thụ thay đổi theo tải.
• Dòng idle.
• Peak ngắn.
• Sự thay đổi trong quá trình test.

Đây không thay thế oscilloscope hoặc data acquisition chuyên dụng nhưng hữu ích để theo dõi xu hướng tiêu thụ nguồn ngay trên bench supply.

Sáu nhóm thông số preset

IPS3608 có thể lưu 6 nhóm dữ liệu.

Mỗi nhóm có thể được thiết lập với các tham số như:

• Voltage.
• Current.
• OVP.
• OCP.
• OPP.
• OTP.

Tính năng này phù hợp khi kỹ thuật viên thường xuyên kiểm tra các mức điện áp cố định.

Ví dụ:

• Preset 1: 3,3V.
• Preset 2: 5V.
• Preset 3: 9V.
• Preset 4: 12V.
• Preset 5: 19V.
• Preset 6: 24V.

Không cần chỉnh lại từng tham số từ đầu sau mỗi lần đổi thiết bị.

Lập trình và điều khiển qua PC

IPS3608 hỗ trợ kết nối với phần mềm FNIRSI Power Supply.

Qua phần mềm phù hợp, người dùng có thể thực hiện các thao tác như:

• Theo dõi điện áp.
• Theo dõi dòng.
• Điều khiển Output.
• Ghi đường cong.
• Quản lý preset.
• Thay đổi thông số.
• Tạo chuỗi đầu ra theo chương trình.

Tính năng này hữu ích trong các bài test cần thay đổi điện áp theo từng bước mà không phải thao tác tay liên tục.

Phần mềm Windows và Linux

FNIRSI cung cấp phần mềm Power Supply cho:

• Windows.
• Linux.

Trước khi sử dụng cần kiểm tra:

• Driver.
• Cáp data.
• Cổng USB.
• Phiên bản phần mềm.
• Firmware IPS3608.

Nếu máy tính không nhận nguồn nhưng nguồn vẫn hoạt động bình thường độc lập, cần kiểm tra đường USB communication trước khi kết luận mainboard nguồn bị lỗi.

Programmable Output

Khả năng điều khiển bằng PC giúp IPS3608 phù hợp hơn một nguồn DC chỉnh tay đơn giản.

Người dùng có thể thiết lập quy trình như:

• Bước 1: 5V.
• Bước 2: 6V.
• Bước 3: 7V.
• Bước 4: 8V.

và quan sát phản ứng của tải ở từng mức.

Ứng dụng có thể gồm:

• Burn-in.
• Kiểm tra module.
• Kiểm tra thiết bị ở nhiều điện áp.
• Test dòng tiêu thụ.
• Đánh giá mạch protection.

Không nên tự động hóa một bài test chưa xác định giới hạn an toàn của DUT.

USB-C hỗ trợ PD 3.0

Cổng USB-C trên IPS3608 hỗ trợ Power Delivery 3.0.

Cổng này có thể được sử dụng để cấp nguồn cho các thiết bị USB-C tương thích như:

• Smartphone.
• Tablet.
• Một số laptop.
• Thiết bị điện tử USB-C.

Tuy nhiên khả năng sạc nhanh thực tế còn phụ thuộc vào:

• Profile PD của nguồn.
• Profile thiết bị yêu cầu.
• Cáp USB-C.
• Công suất tải.

Không nên mặc định rằng USB-C có thể cấp toàn bộ 285W của ngõ DC chính.

285W là thông số của hệ thống nguồn chính, không phải công suất được công bố cho riêng cổng USB-C.

USB-A hỗ trợ nhiều giao thức sạc nhanh

Cổng USB-A hỗ trợ:

• Huawei FCP.
• Huawei SCP.
• AFC.
• QC 2.0.
• QC 3.0.

Điều này giúp IPS3608 có thể đồng thời đóng vai trò nguồn sạc kiểm tra cho nhiều thiết bị di động.

Trong sửa chữa điện thoại, cổng USB có thể thuận tiện khi cần:

• Kiểm tra khả năng nhận sạc.
• Cấp nguồn cho thiết bị.
• Quan sát điện áp/dòng của cổng USB.

Tuy nhiên, với các bài đo USB Power Delivery chuyên sâu vẫn nên sử dụng USB tester chuyên dụng.

USB-A và USB-C không thay thế đầu ra DC chính

Cần phân biệt hai nhóm output:

Main DC Output

Dùng cho:

• PCB.
• Motor.
• LED.
• Module.
• Thiết bị điện tử.
• Các tải cần điện áp DC tùy chỉnh.

USB Output

Dùng cho thiết bị hỗ trợ giao thức USB charging.

Không nên dùng USB-C như một đầu ra DC tùy chỉnh 0–36V.

Hai hệ thống có chức năng điều khiển khác nhau.

Vỏ kim loại hỗ trợ tản nhiệt và chống nhiễu

IPS3608 sử dụng chassis kim loại.

Vỏ kim loại giúp:

• Tăng độ cứng.
• Hỗ trợ tản nhiệt.
• Bảo vệ linh kiện bên trong.
• Giảm một phần nhiễu điện từ so với housing nhựa đơn giản.

Thiết bị vẫn cần khoảng trống thông gió.

Không nên che các khe thoát khí bằng:

• Sách.
• Giấy.
• Vải.
• Linh kiện.
• Thiết bị khác.

Quạt làm mát tự động

Nguồn sử dụng hệ thống air cooling với quạt.

Quạt có thể tự kích hoạt khi nhiệt độ đạt ngưỡng phù hợp.

Do đó việc quạt:

• Không quay khi tải thấp.
• Bắt đầu quay khi tải cao.
• Thay đổi theo nhiệt.

không nhất thiết là dấu hiệu lỗi.

Nếu thiết bị đang tải lớn và nhiệt độ tăng cao nhưng quạt hoàn toàn không hoạt động, cần kiểm tra quạt và mạch điều khiển nhiệt.

Bảo vệ quá áp OVP

OVP giúp thiết lập giới hạn điện áp bảo vệ.

Nếu điện áp vượt ngưỡng được cấu hình, nguồn có thể ngắt hoặc xử lý đầu ra theo cơ chế bảo vệ.

OVP đặc biệt hữu ích khi thử các mạch nhạy.

Ví dụ, một PCB chỉ chịu tối đa 5,5V thì kỹ thuật viên có thể đặt OVP gần ngưỡng phù hợp để hạn chế việc vô tình chỉnh lên điện áp quá cao.

Bảo vệ quá dòng OCP

OCP giới hạn tình trạng dòng vượt giá trị an toàn.

Tính năng này hữu ích khi:

• PCB bị short.
• Motor kẹt.
• Module lỗi.
• Đấu dây sai.
• DUT tiêu thụ bất thường.

Tuy nhiên OCP không thay thế thao tác chọn Current Limit phù hợp trước khi bật Output.

Bảo vệ quá công suất OPP

IPS3608 có giới hạn công suất tối đa 285W.

OPP giúp ngăn thiết bị hoạt động vượt quá khả năng thiết kế trong thời gian dài.

Nếu điện áp và dòng người dùng đặt tạo ra công suất yêu cầu vượt mức cho phép, nguồn có thể giới hạn hoặc kích hoạt bảo vệ.

Bảo vệ quá nhiệt

Nếu nhiệt độ bên trong vượt mức an toàn, thiết bị có thể kích hoạt bảo vệ quá nhiệt.

Nguyên nhân nhiệt cao có thể gồm:

• Tải lớn liên tục.
• Quạt lỗi.
• Khe gió bị che.
• Nhiệt độ phòng cao.
• Bụi tích tụ.
• Mạch công suất có vấn đề.

Không nên tiếp tục reset và chạy tải cao liên tục khi OTP thường xuyên kích hoạt.

Bảo vệ ngắn mạch

Short Circuit Protection hỗ trợ giảm rủi ro khi đầu ra bị chập.

Tuy nhiên trước khi kết nối thiết bị đang sửa vẫn nên:

1. Kiểm tra cực tính.
2. Đặt đúng điện áp.
3. Hạ giới hạn dòng.
4. Kết nối dây.
5. Sau đó mới bật Output.

Không nên cố tình chập đầu ra nhiều lần chỉ để kiểm tra protection.

Bảo vệ dòng điện ngược

Nguồn cũng có cơ chế bảo vệ liên quan đến dòng/điện áp bị đưa ngược vào output.

Tính năng này đặc biệt hữu ích khi thử:

• Battery.
• Supercapacitor.
• Motor.
• Circuit có nguồn tích trữ.

Tuy nhiên không nên mặc định có protection nghĩa là có thể đấu pin vào output theo bất kỳ cách nào.

Với pin lithium vẫn cần quy trình sạc và bảo vệ phù hợp.

Có thể dùng để kiểm tra PCB

IPS3608 phù hợp cho nhiều công việc sửa chữa bo mạch.

Ví dụ:

• Mainboard thiết bị điện tử.
• Router.
• Camera.
• Module IoT.
• LED board.
• Amplifier nhỏ.
• Mạch điều khiển.
• Thiết bị DC.

Khi cấp nguồn cho PCB chưa rõ tình trạng nên bắt đầu bằng Current Limit thấp và theo dõi mức tiêu thụ.

Dòng tăng bất thường ngay khi bật nguồn thường là dấu hiệu cần kiểm tra trước khi tăng giới hạn.

Dùng tìm short trên mạch

Bench power supply thường được dùng trong quy trình tìm short.

Kỹ thuật viên có thể:

1. Xác định rail điện áp.
2. Đặt điện áp phù hợp.
3. Giới hạn dòng.
4. Inject nguồn.
5. Quan sát dòng tiêu thụ.
6. Dùng thermal camera hoặc phương pháp đo nhiệt phù hợp để tìm linh kiện nóng.

Không nên inject điện áp tùy ý vào một rail chưa xác định.

Việc cấp sai voltage có thể làm hỏng thêm chipset hoặc IC.

Có thể thử motor DC

IPS3608 có thể cấp nguồn cho nhiều motor DC nhỏ và trung bình trong giới hạn 36V, 8A và 285W.

Khi test motor cần chú ý dòng khởi động có thể cao hơn dòng khi chạy ổn định.

Ví dụ motor tiêu thụ 2A khi chạy có thể cần dòng cao hơn đáng kể lúc khởi động hoặc bị stall.

Do đó cần đặt Current Limit phù hợp và theo dõi nhiệt độ dây.

Dùng kiểm tra LED

Nguồn CC/CV có thể hỗ trợ kiểm tra một số LED hoặc module LED.

Tuy nhiên cần xác định:

• Điện áp forward.
• Dòng định mức.
• Cấu hình series/parallel.

Không nên chỉ tăng voltage cho đến khi LED sáng mà không giới hạn dòng.

LED có thể hỏng rất nhanh nếu dòng vượt mức.

Không phải bộ sạc pin chuyên dụng

Mặc dù nguồn DC có thể được sử dụng trong các quy trình sạc có kiểm soát bởi người có kiến thức phù hợp, IPS3608 không nên mặc định là bộ sạc cho mọi loại pin.

Pin lithium yêu cầu kiểm soát:

• Chemistry.
• CC/CV.
• Điện áp cuối.
• Dòng sạc.
• Nhiệt độ.
• BMS.
• Cell balancing.

Cài sai điện áp hoặc dòng có thể gây hỏng pin hoặc nguy cơ cháy.

Người dùng không có kiến thức về sạc pin nên sử dụng charger đúng loại.

Không cấp nguồn trước khi kiểm tra cực tính

Một trong những lỗi nguy hiểm nhất khi dùng nguồn bench là đảo:

• Positive.
• Negative.

Trước khi bật Output cần kiểm tra:

• Dây đỏ.
• Dây đen.
• Cực tính DUT.
• Terminal nguồn.

Một số mạch có diode hoặc MOSFET reverse polarity protection, nhưng không nên phụ thuộc vào cơ chế này.

Nên đặt thông số trước rồi mới bật Output

Quy trình an toàn cơ bản:

1. Tắt Output.
2. Đặt Voltage.
3. Đặt Current Limit.
4. Đặt OVP/OCP nếu cần.
5. Kiểm tra cực tính.
6. Kết nối DUT.
7. Bật Output.
8. Quan sát điện áp và dòng.

Không nên cắm DUT trước rồi xoay thông số ngẫu nhiên khi Output đang bật.

Các lỗi thường gặp

Trong quá trình sử dụng FNIRSI IPS3608 có thể gặp:

• Máy không lên nguồn.
• Không có điện áp đầu ra.
• Output bật rồi tự tắt.
• Nguồn chuyển CC liên tục.
• Điện áp không ổn định.
• Dòng hiển thị bất thường.
• Ripple tăng.
• Quạt kêu lớn.
• Quạt không chạy.
• Máy báo quá nhiệt.
• USB-C không kích hoạt PD.
• USB-A không sạc nhanh.
• PC không nhận IPS3608.
• Phần mềm không điều khiển được.
• Núm encoder hoạt động chập chờn.
• Terminal output nóng.
• Nguồn tự restart khi tải cao.

Cần phân biệt lỗi ở nguồn với lỗi do tải hoặc cáp kết nối.

Máy không lên nguồn

Nếu IPS3608 hoàn toàn không hoạt động, cần kiểm tra:

• Ổ điện.
• Dây AC.
• Công tắc phía sau.
• Cầu chì nếu thiết kế có.
• Mạch nguồn AC-DC.
• Connector nội bộ.

Có thể thử dây nguồn khác có cùng chuẩn trước khi tháo máy.

Không nên mở nguồn khi vẫn đang kết nối với điện lưới.

Output bật nhưng không có điện áp

Nếu màn hình hoạt động nhưng terminal không có điện, cần kiểm tra:

• Output đã thật sự bật chưa.
• Voltage Set có bằng 0V không.
• OVP/OCP có đang kích hoạt không.
• Dây banana/alligator clip.
• Terminal.
• Relay/MOSFET output.

Nên đo trực tiếp bằng đồng hồ tại terminal để phân biệt lỗi hiển thị với lỗi đường dây.

Nguồn chuyển sang CC ngay khi kết nối tải

Nếu nguồn vừa bật đã chuyển sang Constant Current, thường có nghĩa tải đang cố tiêu thụ dòng lớn hơn giới hạn.

Có thể do:

• Current Limit đặt quá thấp.
• Tải yêu cầu dòng lớn.
• Mạch bị short.
• Điện áp đặt sai.
• Motor đang stall.

Không nên đơn giản tăng dòng lên 8A trước khi xác định nguyên nhân.

Output tự ngắt

Nguồn tự ngắt có thể liên quan đến:

• OVP.
• OCP.
• OPP.
• OTP.
• Short Circuit Protection.
• Tải không ổn định.

Nên kiểm tra mã/trạng thái bảo vệ đang hiển thị trước khi reset.

Việc nguồn tự ngắt nhiều lần thường là dấu hiệu cần kiểm tra tải.

Điện áp thấp hơn mức cài đặt

Nếu đặt 12V nhưng đo thấp đáng kể, cần kiểm tra:

• Nguồn đang ở CC không.
• Current Limit.
• Dây quá nhỏ.
• Dây quá dài.
• Điểm tiếp xúc.
• Tải quá lớn.
• Đồng hồ đo.

Voltage drop trên dây có thể tăng đáng kể khi dòng cao.

Khi test tải vài ampere nên dùng dây có tiết diện phù hợp.

Terminal nóng khi chạy dòng cao

Ở dòng vài ampere, tiếp xúc kém tại banana terminal hoặc kẹp cá sấu có thể tạo nhiệt.

Cần kiểm tra:

• Jack cắm đã chặt chưa.
• Dây đủ tiết diện không.
• Kẹp có oxy hóa không.
• Terminal có lỏng không.

Nhiệt tại connector không nhất thiết đồng nghĩa mạch nguồn bên trong quá tải.

Quạt phát tiếng lớn

Quạt có thể tăng tốc khi nguồn nóng.

Nếu tiếng quạt lớn bất thường, cần kiểm tra:

• Bụi.
• Bearing.
• Cánh quạt.
• Dây chạm cánh.
• Quạt chạy tốc độ cao do nhiệt.

Nếu tiếng tăng theo tải nhưng không có âm thanh cơ học bất thường thì có thể là hoạt động bình thường của hệ thống làm mát.

Quạt không quay

Khi tải thấp, quạt có thể chưa cần hoạt động.

Không nên kết luận quạt hỏng chỉ vì nó đứng yên lúc idle.

Nên kiểm tra khi:

• Tải cao.
• Máy đã nóng.
• Biểu tượng quạt cho thấy hệ thống yêu cầu cooling.

Nếu nhiệt tăng nhưng quạt vẫn không quay, cần kiểm tra mạch fan.

Máy thường xuyên báo quá nhiệt

Nếu OTP xuất hiện dù tải không quá cao, nên kiểm tra:

• Khe thông gió.
• Quạt.
• Bụi.
• Sensor nhiệt.
• MOSFET.
• Nguồn công suất.
• Nhiệt độ môi trường.

Không nên tiếp tục chạy 285W nếu hệ thống cooling đang có vấn đề.

USB-C không sạc nhanh

Nếu điện thoại chỉ nhận sạc cơ bản thay vì PD, cần kiểm tra:

• Thiết bị có hỗ trợ PD không.
• Cáp USB-C.
• Profile tương thích.
• Cổng đang sử dụng.
• Trạng thái USB-C trên IPS3608.

Một cáp chỉ hỗ trợ USB 2.0/data cơ bản vẫn có thể hạn chế khả năng sạc trong một số tình huống.

USB-A không kích hoạt QC/FCP/SCP

Khả năng fast charge phụ thuộc cả nguồn và thiết bị.

Nếu giao thức không được kích hoạt, kiểm tra:

• Điện thoại.
• Cáp.
• Giao thức mà thiết bị hỗ trợ.
• Cổng USB-A.
• Trạng thái output.

Ví dụ thiết bị chỉ hỗ trợ USB PD không nhất thiết sử dụng QC qua USB-A.

PC không nhận IPS3608

Nếu nguồn hoạt động độc lập nhưng phần mềm không kết nối, kiểm tra:

1. Cáp data.
2. Cổng USB máy tính.
3. Driver.
4. Device Address.
5. Phần mềm FNIRSI.
6. Phiên bản firmware.
7. Thử máy tính khác.

Không nên dùng dây chỉ hỗ trợ sạc nếu cổng communication yêu cầu data.

Phần mềm kết nối nhưng không điều khiển được Output

Nếu PC nhìn thấy thiết bị nhưng lệnh không được thực thi, kiểm tra:

• Device Address.
• Control Mode.
• Output Lock.
• Firmware.
• Phiên bản software.
• Trạng thái protection.

Nếu OVP/OCP/OTP đang kích hoạt, phần mềm có thể không thể duy trì Output cho đến khi nguyên nhân được xử lý.

Núm encoder hoạt động không ổn định

Sau thời gian sử dụng, encoder có thể gặp:

• Nhảy giá trị.
• Bỏ bước.
• Xoay nhưng không phản hồi.
• Nhấn không nhận.

Nguyên nhân có thể liên quan đến:

• Encoder cơ.
• Bụi.
• Mối hàn.
• Connector.
• PCB điều khiển.

Nếu chỉ núm điều khiển lỗi nhưng thiết bị vẫn có thể điều khiển qua PC, cần kiểm tra riêng cụm front panel.

Ripple tăng bất thường

Nếu trước đây nguồn sạch nhưng sau đó xuất hiện ripple lớn, nên kiểm tra:

• Capacitor.
• Switching stage.
• Load.
• Ground.
• Dây output.
• Quạt/nhiệt độ.
• Thiết bị đo.

Cần đo bằng oscilloscope đúng kỹ thuật trước khi kết luận nguồn bị lỗi.

Dùng dây ground probe dài có thể khiến phép đo ripple trông lớn hơn thực tế.

Nguồn tự restart khi tải cao

Nếu IPS3608 restart hoàn toàn thay vì chỉ chuyển CC, có thể liên quan đến:

• AC input yếu.
• Mạch công suất.
• Overtemperature.
• Internal PSU.
• Quạt.
• Tải có dòng khởi động quá lớn.

Cần thử với tải điện trở hoặc electronic load phù hợp để phân biệt lỗi nguồn với DUT.

Trung tâm bảo hành Viện Máy Tính hỗ trợ gì?

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra FNIRSI IPS3608 36V 8A 285W khi nguồn không khởi động, không có output, điện áp hoặc dòng hiển thị bất thường, thiết bị thường xuyên kích hoạt protection hoặc tự restart khi tải. Kỹ thuật viên có thể kiểm tra nguồn AC đầu vào, mạch công suất, MOSFET, capacitor, terminal, hệ thống đo V/A, quạt và cảm biến nhiệt để xác định lỗi nằm ở phần điều khiển hay tầng nguồn.

Với trường hợp điện áp thực tế không khớp giá trị hiển thị, có thể thực hiện đo chéo bằng đồng hồ phù hợp và kiểm tra khả năng hiệu chuẩn trước khi xác định mạch đo gặp lỗi. Nếu chỉ USB-C, USB-A hoặc kết nối PC không hoạt động trong khi main DC output vẫn bình thường, từng khối giao tiếp và fast-charge được kiểm tra riêng để tránh thay nhầm toàn bộ board nguồn.

Viện Máy Tính hỗ trợ vệ sinh thiết bị, kiểm tra quạt, encoder, terminal, cổng USB, phần mềm kết nối PC và các lỗi điện tử có khả năng sửa chữa theo tình trạng thực tế. Khi nguồn thường xuyên OCP, OPP hoặc OTP, tải đang sử dụng cũng cần được kiểm tra để phân biệt protection hoạt động đúng với lỗi thật sự của IPS3608.

Hỗ trợ sau khi kiểm tra

Sau khi nguồn hoạt động ổn định, người dùng có thể tiếp tục được hỗ trợ khi gặp tình trạng điện áp sai lệch, quạt bất thường, USB fast charge không kích hoạt, phần mềm PC không kết nối hoặc cần kiểm tra khả năng cấp nguồn cho thiết bị cụ thể.

Khi cần kiểm tra FNIRSI IPS3608, xử lý lỗi nguồn DC 0–36V, dòng 0–8A, USB-C PD, USB-A fast charge hoặc chức năng lập trình qua PC, liên hệ Hotline/Zalo 0967891080 để Trung tâm bảo hành Viện Máy Tính hỗ trợ theo tình trạng thiết bị và tải thực tế.

Kết luận

FNIRSI IPS3608 là nguồn DC lập trình để bàn có dải điện áp 0–36V, dòng tối đa 8A và công suất giới hạn 285W, phù hợp cho sửa chữa điện tử, thử nghiệm PCB, module, LED, motor và các dự án DIY. Thiết bị cung cấp khả năng điều chỉnh điện áp 0,01V, dòng 0,001A, chế độ CV/CC, sáu preset cùng nhiều cơ chế bảo vệ như OVP, OCP, OPP, OTP và short circuit protection.

Ngoài nguồn DC chính, IPS3608 còn tích hợp USB-C PD3.0, USB-A hỗ trợ nhiều chuẩn sạc nhanh, màn hình IPS màu 2,8 inch và khả năng kết nối phần mềm PC trên Windows/Linux để theo dõi cũng như lập trình đầu ra. Khi sử dụng cần đặc biệt thiết lập đúng Voltage, Current Limit và cực tính trước khi bật Output, nhất là khi cấp nguồn cho PCB chưa xác định tình trạng hoặc các tải có dòng khởi động lớn.
