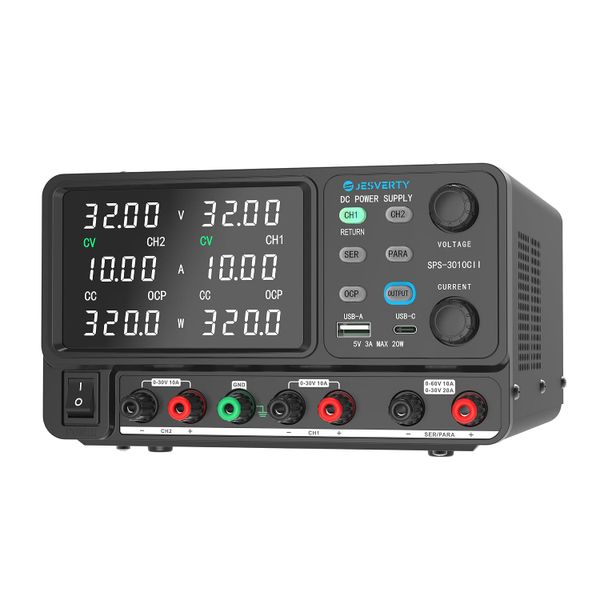

Trong bàn kỹ thuật điện tử, một bộ nguồn DC có hai kênh độc lập mang lại nhiều khả năng thử nghiệm hơn nguồn đơn. Jesverty Dual Output 0-32V 0-10A cho phép người dùng cấp nguồn riêng cho hai mạch, đồng thời ghép hai kênh theo chế độ nối tiếp hoặc song song khi cần điện áp hoặc dòng điện cao hơn.
Mỗi kênh có khả năng điều chỉnh trong phạm vi 0-32V và 0-10A. Khi ghép nối tiếp, nguồn có thể đạt khoảng 62V 10A; khi ghép song song, hệ thống hỗ trợ cấu hình đến 32V 20A. Công suất tối đa được công bố ở mức 620W, phù hợp với bàn sửa chữa điện tử, phòng thí nghiệm, kiểm tra bo mạch, module DC, LED, thiết bị DIY và nhiều bài test cần nguồn DC điều chỉnh.
Ngoài đầu ra chính, thiết bị còn được tích hợp USB-A và USB-C Quick Charge 20W cùng núm encoder để thiết lập điện áp và dòng thuận tiện hơn kiểu biến trở cơ truyền thống.
Khi nguồn bench xuất hiện tình trạng điện áp sai, dòng không ổn định, một kênh mất output hoặc quạt hoạt động bất thường, người dùng có thể liên hệ Viện Máy Tính – Hotline/Zalo 0967891080 để được kiểm tra và hỗ trợ kỹ thuật.
Nguồn đơn 0-32V có thể đáp ứng nhiều bài kiểm tra cơ bản, nhưng khi một bo mạch cần hai đường nguồn khác nhau, kỹ thuật viên thường phải dùng hai bộ nguồn riêng.
Thiết kế Dual Output giúp Jesverty giải quyết bài toán này trong cùng một thiết bị.
Ví dụ, một kênh có thể được đặt:
CH1: 12V
trong khi kênh còn lại:
CH2: 5V
để kiểm tra hai phần khác nhau của một hệ thống.
Một tình huống khác là cấp:
Khả năng điều chỉnh độc lập giúp người dùng không phải liên tục rút dây và thay đổi một bộ nguồn duy nhất.
Khi hai kênh được ghép Series – nối tiếp, điện áp của hai đầu ra được cộng lại.
Thay vì giới hạn khoảng 32V của một kênh, nguồn có thể cung cấp mức tổng khoảng:
62V – 10A
trong cấu hình được hỗ trợ.
Chế độ này hữu ích khi kiểm tra:
Tuy nhiên, đây cũng là chế độ cần thao tác cẩn thận hơn.
Mức DC trên 60V không nên được xem như nguồn điện áp thấp thông thường. Cần tránh chạm trực tiếp terminal hoặc đầu dây đang có điện, đặc biệt khi môi trường ẩm hoặc người sử dụng đang tiếp xúc với vật dẫn điện.
Nên tắt OUTPUT trước khi thay đổi dây hoặc cấu hình tải.
Nếu điện áp 32V đã đủ nhưng tải cần dòng lớn hơn 10A, hai kênh có thể được ghép Parallel – song song.
Trong cấu hình này, điện áp giữ ở mức tối đa khoảng:
32V
trong khi khả năng dòng tổng có thể đạt:
20A
theo cấu hình đầu ra công bố.
Đây là chế độ phù hợp hơn với các bài test tải dòng lớn như:
Tuy nhiên, cần chú ý đến giới hạn công suất tổng 620W.
Về mặt toán học, 32V × 20A tương đương 640W, nhưng không nên mặc định nguồn có thể duy trì đồng thời đúng 32V và 20A liên tục nếu công suất toàn bộ thiết bị được giới hạn ở 620W.
Khi làm việc gần giới hạn, cần dựa vào giới hạn công suất thực của nguồn, nhiệt độ và điều kiện vận hành.
Nguồn bench không “đẩy” toàn bộ công suất 620W vào thiết bị.
Tải chỉ lấy lượng dòng mà mạch cần trong giới hạn điện áp và current limit được thiết lập.
Ví dụ nếu đặt:
12V – Current Limit 2A
và mạch thực tế chỉ tiêu thụ 0,8A, công suất đầu ra lúc đó chỉ khoảng:
9,6W
chứ không phải 620W.
Công suất 620W thể hiện giới hạn năng lực đầu ra của thiết bị trong cấu hình phù hợp.
Điều này đặc biệt quan trọng với người mới sử dụng nguồn DC để tránh hiểu nhầm rằng nguồn công suất lớn sẽ tự làm hỏng thiết bị công suất nhỏ.
Nguy cơ chủ yếu xuất hiện khi người dùng đặt sai điện áp hoặc current limit quá cao.
Nguồn DC điều chỉnh thường vận hành theo hai trạng thái:
CV – Constant Voltage
và
CC – Constant Current.
Ở chế độ CV, nguồn cố gắng giữ điện áp ở mức đã đặt trong khi dòng điện thay đổi theo tải.
Ví dụ:
Đặt 12V, current limit 5A.
Nếu mạch chỉ dùng 1A, nguồn vẫn duy trì khoảng 12V.
Khi tải cố lấy dòng vượt quá giới hạn đã đặt, nguồn có thể chuyển sang trạng thái CC và giảm điện áp để giữ dòng trong phạm vi giới hạn.
Hiểu được CV/CC đặc biệt quan trọng khi sửa:
Current Limit cũng là công cụ hữu ích để hạn chế hậu quả khi mạch đang có chập.
Trong sửa chữa điện tử, nguồn DC có giới hạn dòng thường được sử dụng để hỗ trợ kiểm tra một đường nguồn nghi ngờ bị chập.
Kỹ thuật viên có thể thiết lập điện áp phù hợp với rail đang kiểm tra, đồng thời giới hạn dòng ở mức an toàn trước khi cấp nguồn.
Nếu dòng tăng nhanh đến ngưỡng limit, đây là dấu hiệu cần tiếp tục kiểm tra mạch.
Tuy nhiên, không được tùy tiện cấp 12V hoặc 32V vào một đường nguồn chỉ hoạt động ở 1V, 1,8V, 3,3V hoặc 5V.
Trước khi inject nguồn phải xác định đúng:
Sai điện áp có thể làm hỏng linh kiện vốn chưa hỏng.
Jesverty sử dụng Encoder Knob để điều chỉnh điện áp và dòng.
So với biến trở analog truyền thống, encoder cho phép thay đổi giá trị theo từng bước và thuận tiện hơn khi cần quay lại một thông số cụ thể.
Đây là lợi thế trong những bài test cần thường xuyên chuyển giữa:
hoặc thiết lập current limit ở các mức khác nhau.
Khi làm việc với bo mạch nhỏ, khả năng đặt thông số có kiểm soát quan trọng hơn việc chỉ tăng hoặc giảm nguồn theo cảm giác.
Ngoài terminal DC chính, thiết bị còn tích hợp:
USB-A 20W
và
USB-C 20W Quick Charge.
Các cổng này hữu ích để cấp nguồn hoặc sạc những thiết bị tương thích như:
Tuy nhiên, USB 20W không đồng nghĩa mọi thiết bị cắm vào đều nhận đúng 20W.
Công suất thực tế phụ thuộc:
USB-C cũng không tự động đồng nghĩa USB Power Delivery ở mọi mức điện áp. Khi dùng cho thiết bị nhạy cảm, nên xác định rõ chuẩn Quick Charge mà thiết bị hỗ trợ.
Không phải lúc nào ghép hai kênh cũng tốt hơn.
Hai kênh độc lập phù hợp hơn khi cần:
Series phù hợp khi cần tăng voltage.
Parallel phù hợp khi cần tăng current.
Trước khi chuyển chế độ, nên:
Cách làm này giảm nguy cơ một cấu hình cũ vô tình được đưa sang tải mới.
Nguồn có thể cung cấp dòng đến 20A ở cấu hình song song, nhưng khả năng của dây dẫn cũng phải được tính đến.
Một dây test nhỏ có thể:
Ở dòng cao, nên sử dụng dây có tiết diện và connector phù hợp.
Không nên dựa vào việc “đầu cắm vừa terminal” để kết luận dây có thể chịu 20A liên tục.
Nếu quan sát thấy dây hoặc đầu banana nóng rõ sau vài phút tải, cần dừng thử nghiệm và đánh giá lại dây dẫn.
Nguồn switching bench phải xử lý công suất cao và thường xuyên thay đổi tải nên có nhiều nguyên nhân có thể gây lỗi.
Chạy tải lớn liên tục làm nhiệt độ:
tăng lên.
Nếu luồng khí bị hạn chế, tuổi thọ linh kiện có thể giảm.
Không nên che khe thông gió hoặc đặt nguồn sát vách kín khi đang thử tải công suất cao.
Nguồn switching thường sử dụng quạt để hỗ trợ giải nhiệt.
Khi quạt bẩn hoặc bạc đạn xuống cấp, có thể xuất hiện:
Nếu quạt hoàn toàn ngừng hoạt động, các linh kiện công suất có thể tăng nhiệt nhanh khi tải lớn.
Trong quá trình sửa chữa, hai đầu test có thể vô tình chạm nhau.
Nguồn có hệ thống giới hạn hoặc bảo vệ quá dòng sẽ giúp hạn chế rủi ro, nhưng không nên cố tình để nguồn ở trạng thái short-circuit kéo dài.
Chập nhiều lần ở công suất cao vẫn tạo stress nhiệt và điện lên hệ thống.
Nguồn bench được chỉnh liên tục nên encoder là bộ phận có tần suất thao tác cao.
Sau thời gian dài có thể xuất hiện:
Khi đó cần kiểm tra encoder, connector và mạch đọc tín hiệu trước khi xác định board chính lỗi.
Binding post hoặc đầu kết nối có thể xuống cấp sau nhiều lần tháo lắp.
Tiếp xúc kém làm tăng điện trở tại điểm nối.
Ở dòng cao, một điểm tiếp xúc có điện trở lớn có thể:
Nếu terminal nóng rõ hơn dây hoặc tải, nên ngừng sử dụng và kiểm tra sớm.
Điện lưới bất thường có thể ảnh hưởng mạch switching phía sơ cấp.
Nếu thiết bị có lựa chọn điện áp đầu vào, phải đảm bảo thiết lập phù hợp với nguồn điện đang sử dụng.
Không nên thay đổi lựa chọn điện áp khi nguồn đang được cấp điện.
Trong trường hợp này, nên dùng một đồng hồ đo độc lập để so sánh.
Cần kiểm tra:
Nếu điện áp sai lệch lớn và lặp lại ở nhiều mức, nguồn cần được kiểm tra calibration hoặc mạch phản hồi.
Không nên tự chỉnh biến trở nội bộ nếu chưa có sơ đồ và thiết bị đo phù hợp.
Một điều chỉnh sai có thể khiến hiển thị đúng nhưng điện áp thực tế lại lệch nhiều hơn.
Với nguồn dual output, đây là tình trạng có thể giúp khoanh vùng lỗi khá nhanh.
Nếu CH1 bình thường nhưng CH2:
cần test riêng kênh thứ hai trước khi đánh giá toàn bộ nguồn.
Nguyên nhân có thể liên quan đến:
Khả năng một kênh còn hoạt động không có nghĩa chế độ Series/Parallel vẫn an toàn để tiếp tục sử dụng.
Đối với nguồn DC công suất cao, Viện Máy Tính ưu tiên kiểm tra cả trạng thái không tải và có tải thay vì chỉ xem thiết bị có bật màn hình hay không.
Các hạng mục có thể gồm:
Nếu thiết bị xuất hiện lỗi, người dùng có thể liên hệ Hotline/Zalo 0967891080 và cung cấp thông tin như điện áp đang đặt, tải đang sử dụng và hiện tượng xảy ra để quá trình chẩn đoán sát thực tế hơn.
Hiện tượng này chưa đủ để kết luận nguồn yếu.
Đầu tiên cần xem thiết bị đang ở:
CV hay CC.
Nếu current limit đặt quá thấp, nguồn sẽ chuyển sang CC và chủ động giảm điện áp.
Ví dụ tải cần 5A nhưng người dùng chỉ đặt limit 1A, sụt áp là hoạt động bình thường của cơ chế giới hạn dòng.
Nếu đã tăng current limit hợp lý mà nguồn vẫn sụt, tiếp tục kiểm tra:
Đây là ví dụ điển hình cho việc cần hiểu chế độ hoạt động trước khi xác định thiết bị bị hỏng.
Quạt hoạt động mạnh khi tải cao hoặc nhiệt độ tăng có thể là hiện tượng bình thường.
Nhưng cần kiểm tra nếu:
Bụi và bạc đạn quạt là những nguyên nhân thường gặp.
Nếu quạt hỏng, không nên tiếp tục chạy nguồn ở tải cao vì nhiệt tích tụ có thể ảnh hưởng linh kiện công suất.
Trong trường hợp này, lỗi có thể chỉ nằm tại subsystem USB.
Cần kiểm tra:
Nếu cả USB-A và USB-C cùng mất nhưng hai kênh DC vẫn ổn định, cần kiểm tra phần cấp nguồn chung của module sạc.
Không nên xác định toàn bộ bộ nguồn hỏng chỉ vì một cổng phụ không hoạt động.
Không chạm hai terminal khi OUTPUT đang bật.
Luôn kiểm tra polarity trước khi cấp nguồn cho bo mạch.
Khi chuyển Series hoặc Parallel, nên tắt output trước.
Không dùng dây quá nhỏ cho tải dòng cao.
Không đặt nguồn trên bề mặt mềm che cửa hút gió.
Không để vật kim loại rơi vào khe thông gió.
Nếu cần mở vỏ để sửa chữa, phải hiểu rằng bên trong switching power supply có tụ điện phía sơ cấp có thể còn điện áp nguy hiểm ngay cả sau khi rút dây nguồn.
Người không có kinh nghiệm về nguồn xung không nên tự chạm vào khu vực sơ cấp.
Nguồn nên được đặt ở nơi:
Trong môi trường sửa chữa có nhiều vụn thiếc hoặc dây đồng, cần tránh để mảnh kim loại lọt qua khe thông gió.
Khi không sử dụng, nên tắt OUTPUT trước rồi mới tắt nguồn chính.
Thói quen này giúp giảm nguy cơ lần khởi động tiếp theo vô tình cấp điện vào một tải vẫn đang kết nối.
Jesverty Dual Output 0-32V 0-10A là bộ nguồn DC bench phù hợp cho phòng kỹ thuật, sửa chữa điện tử, phòng thí nghiệm và các dự án DIY cần nhiều mức điện áp hoặc dòng khác nhau.
Hai kênh độc lập giúp người dùng cấp hai đường nguồn cùng lúc. Khi cần điện áp cao hơn, chế độ nối tiếp hỗ trợ khoảng 62V 10A; khi cần dòng lớn hơn, chế độ song song có thể mở rộng lên đến 32V 20A, trong giới hạn công suất tổng khoảng 620W.
Núm encoder giúp điều chỉnh điện áp và dòng thuận tiện, trong khi USB-A và USB-C 20W bổ sung khả năng cấp nguồn nhanh cho các thiết bị và module tương thích.
Điểm quan trọng khi vận hành nguồn công suất cao là phải tính cả điện áp, dòng, công suất, khả năng của dây dẫn và giới hạn tải. Không nên chỉ dựa vào con số 20A mà bỏ qua giới hạn 620W hoặc điều kiện tản nhiệt của thiết bị.
Sau thời gian sử dụng, các lỗi như một kênh mất output, điện áp sai, nguồn sụt áp bất thường, encoder nhảy giá trị, quạt kêu, terminal nóng hoặc USB không hoạt động nên được kiểm tra theo từng khối trước khi thay linh kiện.
Viện Máy Tính hỗ trợ kiểm tra, chẩn đoán và sửa chữa nguồn DC bench Jesverty, bao gồm board switching, hai kênh output, hệ thống CV/CC, quạt, encoder, terminal và các cổng USB liên quan.
