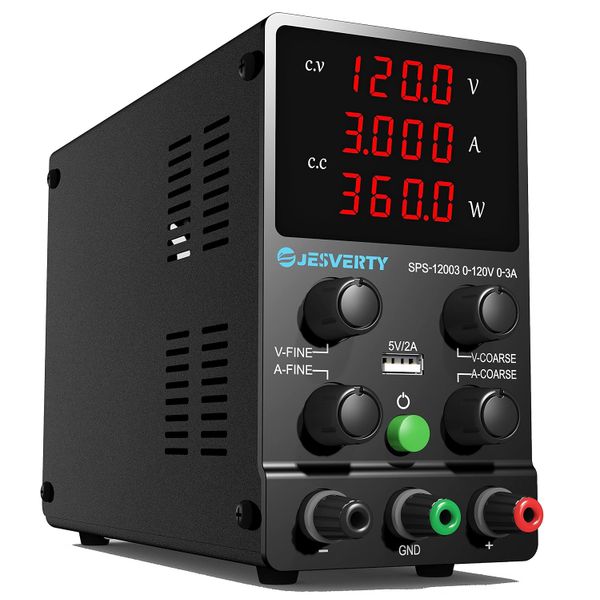

Nguồn DC Jesverty SPS-12003 0–120V 3A – Giải pháp cấp nguồn áp cao
Jesverty SPS-12003 là nguồn DC điều chỉnh dành cho bàn kỹ thuật, phòng thí nghiệm, sửa chữa điện tử và các công việc cần thử tải ở mức điện áp cao hơn nguồn bench 30V hoặc 60V thông thường.
Dải đầu ra 0–120V kết hợp dòng tối đa 3A giúp thiết bị có thể sử dụng để kiểm tra nhiều loại bo mạch, module nguồn, hệ thống LED, thiết bị công nghiệp nhỏ hoặc các mạch điện tử cần cấp nguồn có kiểm soát. Khi vận hành ở mức tối đa 120V và 3A, công suất đầu ra lý thuyết đạt 360W.
Phần lớn nguồn DC để bàn phổ thông tập trung ở mức 30V hoặc 60V. SPS-12003 mở rộng điện áp đầu ra đến 120V DC nên linh hoạt hơn khi kiểm tra các hệ thống 36V, 48V, 60V, 72V, 96V hoặc những mạch có điện áp vận hành cao.
Trong sửa chữa điện tử, dải điện áp rộng giúp kỹ thuật viên không phải sử dụng nhiều nguồn riêng cho từng nhóm thiết bị. Điện áp và giới hạn dòng có thể được thiết lập trước khi kết nối tải để kiểm soát mức năng lượng cấp vào mạch.
Tuy nhiên, 120V DC không còn là mức điện áp thấp có thể thao tác tùy ý. Việc đấu dây, thay tải hoặc chạm vào đầu cực khi nguồn đang hoạt động cần được hạn chế và thực hiện theo quy trình an toàn.
SPS-12003 có thể làm việc ở hai trạng thái Constant Voltage và Constant Current.
Ở chế độ CV, nguồn duy trì điện áp gần với mức đã thiết lập trong khi dòng thay đổi theo tải. Đây là trạng thái thường gặp khi thiết bị đang hoạt động bình thường.
Khi tải yêu cầu dòng vượt qua giới hạn đã cài, nguồn chuyển sang CC và giảm điện áp để giữ dòng ở mức giới hạn. Cơ chế này đặc biệt hữu ích khi kiểm tra bo mạch chưa rõ tình trạng hoặc nghi có chạm tải.
Một cách sử dụng an toàn hơn là đặt điện áp đúng với thiết bị nhưng giới hạn dòng ở mức thấp trước. Sau khi quan sát dòng tiêu thụ và phản ứng của mạch, người dùng mới tăng giới hạn nếu cần.
Màn hình LED 4 số hiển thị cùng lúc điện áp, dòng điện và công suất đầu ra.
Việc quan sát ba thông số giúp người dùng đánh giá nhanh hành vi của tải. Ví dụ, một bo mạch 48V nếu đột ngột tăng dòng khi khởi động có thể được phát hiện ngay trên màn hình mà không cần gắn thêm ampe kế riêng.
Độ phân giải hiển thị đến 0,01V và 0,001A cũng hữu ích trong quá trình kiểm tra các mạch có mức tiêu thụ dòng thấp hoặc cần điều chỉnh điện áp tương đối chính xác.
Hai cấp điều chỉnh Coarse và Fine giúp người dùng vừa thay đổi nhanh giá trị, vừa có thể tinh chỉnh ở bước nhỏ.
Khi chuyển từ một mức điện áp thấp lên 48V hoặc 72V, núm Coarse giúp rút ngắn thao tác. Sau đó có thể dùng Fine để đưa giá trị về đúng mức cần kiểm tra.
Trước khi nối thiết bị cần thử, nên thiết lập điện áp và giới hạn dòng khi đầu ra chưa kết nối tải. Việc này hạn chế tình trạng cấp nhầm điện áp ngay khi cắm dây.
Mặt trước SPS-12003 có thêm cổng USB 5V/2A để cấp nguồn cho các thiết bị USB tương thích.
Cổng này có thể hữu ích khi bàn kỹ thuật cần cấp nguồn cho module nhỏ, điện thoại hoặc thiết bị phụ mà không muốn sử dụng thêm adapter.
USB này là đầu ra phụ cố định, không thay thế đầu DC điều chỉnh chính 0–120V.
Nếu nguồn hiển thị đúng 48V nhưng bo mạch vẫn không hoạt động, nguyên nhân có thể đến từ dây cấp nguồn, tiếp xúc đầu cực, giới hạn dòng hoặc chính tải đang gặp lỗi.
Tương tự, nếu điện áp tụt mạnh khi kết nối tải và nguồn chuyển sang CC, cần kiểm tra mức giới hạn dòng trước. Trong nhiều trường hợp đây là hoạt động bình thường của nguồn chứ không phải lỗi.
Khi điện áp hoặc dòng dao động dù tải ổn định, cần kiểm tra thêm dây đo, đầu cọc, nguồn AC đầu vào và tình trạng bo nguồn bên trong.
Nguồn không lên màn hình có thể liên quan đến dây AC, cầu chì, công tắc nguồn hoặc mạch nguồn sơ cấp.
Trường hợp màn hình hoạt động nhưng không có điện áp đầu ra cần kiểm tra núm điều chỉnh, tầng công suất, relay hoặc các thành phần bảo vệ.
Nếu nguồn thường xuyên chuyển sang CC dù tải tiêu thụ thấp, có thể cần kiểm tra thiết lập giới hạn dòng, dây tải hoặc mạch đo dòng bên trong.
Quạt không quay trong mọi thời điểm chưa chắc là lỗi vì hệ thống quạt có thể thay đổi theo nhiệt độ. Tuy nhiên, nếu thiết bị nóng rõ rệt mà quạt vẫn không hoạt động thì cần kiểm tra quạt, đường cấp nguồn và mạch điều khiển nhiệt.
Một số biểu hiện khác gồm màn hình sai số lớn, núm điều chỉnh không phản hồi, USB mất nguồn hoặc cọc output bị lỏng sau thời gian sử dụng.
Đây là điểm quan trọng nhất khi sử dụng SPS-12003.
Không nên đấu hoặc tháo dây tải khi đầu ra đang được cấp điện. Cực dương và âm phải được kiểm tra trước khi bật nguồn, đặc biệt với bo mạch có linh kiện phân cực.
Dây thử và đầu kẹp cần có mức chịu điện áp và chịu dòng phù hợp. Không nên sử dụng dây mảnh, lớp cách điện hư hoặc đầu kẹp kim loại để hở quá nhiều khi làm việc ở điện áp cao.
Không che quạt hoặc khe thông gió. Khi thiết bị có mùi bất thường, tiếng nổ nhỏ, nhiệt độ tăng nhanh hoặc đầu ra mất ổn định, nên ngắt nguồn trước khi kiểm tra tiếp.
SPS-12003 có thể được dùng trong quá trình sửa chữa và thử nghiệm bo mạch DC, kiểm tra module chuyển đổi nguồn, LED công suất, thiết bị điện tử công nghiệp nhỏ hoặc hệ thống cần điện áp cao nhưng dòng không vượt quá 3A.
Nguồn cũng hữu ích trong quá trình tìm lỗi bằng dòng tiêu thụ. Một thiết bị có mức tiêu thụ khác xa bình thường có thể cho thấy tình trạng chập tải, linh kiện rò hoặc mạch nguồn thứ cấp gặp vấn đề.
Với các hệ thống cần dòng lớn hơn 3A, SPS-12003 không phải lựa chọn phù hợp dù điện áp yêu cầu nằm trong dải hỗ trợ.
Viện Máy Tính có thể tiếp nhận Jesverty SPS-12003 trong các trường hợp không lên nguồn, màn hình không sáng, không có điện áp đầu ra, điện áp sai lệch, không điều chỉnh được dòng hoặc quạt hoạt động bất thường.
Tùy biểu hiện, quá trình kiểm tra có thể đi từ cầu chì, nguồn AC đầu vào, tầng chỉnh lưu, mạch switching, linh kiện công suất đến phần đo điện áp, đo dòng và hệ thống làm mát.
Với nguồn vẫn hoạt động nhưng đầu ra không ổn định, kỹ thuật viên có thể kiểm tra thêm độ sụt áp khi có tải, khả năng chuyển CV/CC và tình trạng đầu cọc kết nối.
Người dùng cũng có thể trao đổi về cách thiết lập điện áp, giới hạn dòng hoặc lựa chọn dây thử cho từng loại bo mạch qua Hotline/Zalo 0967891080.
Jesverty SPS-12003 phù hợp với người cần một nguồn bench có dải điện áp rộng nhưng không yêu cầu dòng quá lớn. Khả năng điều chỉnh 0–120V, giới hạn dòng 0–3A cùng màn hình hiển thị V/A/W giúp thiết bị thuận tiện cho cả thử nghiệm lẫn chẩn đoán lỗi điện tử.
Khi sử dụng ở các mức điện áp cao, yếu tố quan trọng không chỉ là thông số của nguồn mà còn nằm ở dây dẫn, đầu kẹp, tải thử và quy trình thao tác. Kiểm soát đúng những yếu tố này giúp quá trình đo kiểm rõ ràng hơn và hạn chế các sự cố trong quá trình làm việc.
