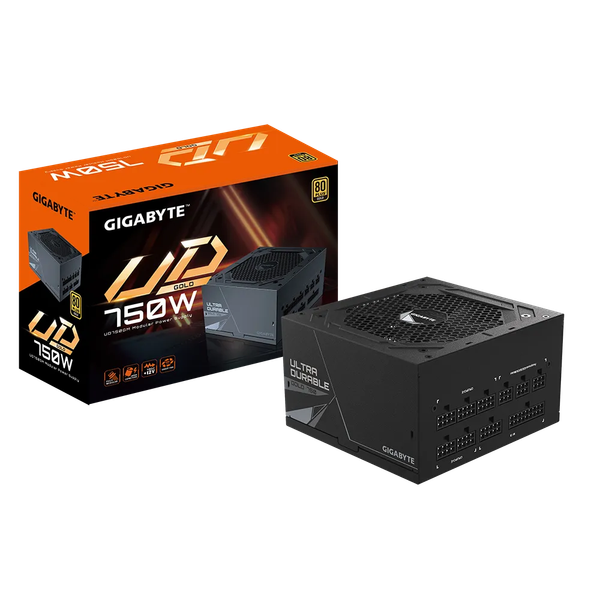

Nguồn máy tính Gigabyte GP-UD750GM 750W 80 Plus Gold Full Modular

Nguồn máy tính Gigabyte GP-UD750GM 750W 80 Plus Gold Full Modular

Gigabyte GP-UD750GM là bộ nguồn máy tính công suất 750W, đạt chuẩn hiệu suất 80 Plus Gold và sử dụng thiết kế Full Modular. Sản phẩm phù hợp với PC gaming, máy tính đồ họa, workstation và các hệ thống sử dụng card đồ họa rời.

Nguồn sử dụng quạt HYB 120mm, Active PFC và nhiều mạch bảo vệ, hỗ trợ cung cấp điện ổn định cho các linh kiện trong máy tính.

Thông số kỹ thuật Gigabyte GP-UD750GM

• Thương hiệu: Gigabyte.

• Model: GP-UD750GM.

• Công suất tối đa: 750W.

• Chuẩn nguồn: Intel ATX 12V v2.31.

• Chứng nhận hiệu suất: 80 Plus Gold.

• Hiệu suất điển hình: Khoảng 90% ở mức tải 50%.

• Thiết kế dây: Full Modular.

• PFC: Active PFC.

• Điện áp đầu vào: 100–240V.

• Dòng điện đầu vào: 12–6A.

• Tần số đầu vào: 50–60Hz.

• Quạt làm mát: 120mm Hydraulic Bearing.

• Kích thước: 150 × 140 × 86mm.

• Màu sắc: Đen.

• Bảo vệ: OVP, OPP, SCP, UVP, OCP và OTP.

• Chuẩn đầu nối mainboard: ATX/MB 20+4 Pin.

• Đầu cấp nguồn CPU: CPU/EPS 4+4 Pin.

• Đầu cấp nguồn card đồ họa: PCIe 6+2 Pin.

• Đầu cấp nguồn ổ lưu trữ: SATA.

• Đầu nguồn thiết bị ngoại vi: 4-Pin Peripheral.

• Bảo hành: Theo chính sách của nhà cung cấp.

Công suất 750W cho PC gaming và workstation

Công suất 750W phù hợp với các hệ thống sử dụng CPU hiệu năng cao, card đồ họa rời và nhiều thiết bị lưu trữ.

Nguồn có thể sử dụng cho:

• PC gaming Full HD và 2K.

• Máy tính thiết kế đồ họa.

• Máy dựng video.

• Máy lập trình và xử lý dữ liệu.

• Workstation tầm trung.

• Hệ thống sử dụng nhiều ổ SSD hoặc HDD.

• Máy tính cần nâng cấp card đồ họa.

Công suất nguồn cần được tính dựa trên tổng mức tiêu thụ của CPU, GPU, mainboard, ổ lưu trữ, quạt và các thiết bị mở rộng. Khi nâng cấp card đồ họa, cần kiểm tra công suất yêu cầu và số lượng đầu PCIe trước khi lắp đặt.

Hiệu suất 80 Plus Gold

Chuẩn 80 Plus Gold cho thấy nguồn đạt hiệu suất cao ở các mức tải tiêu chuẩn. Hiệu suất tốt giúp:

• Giảm điện năng thất thoát.

• Hạn chế nhiệt lượng phát sinh.

• Giảm tải cho hệ thống làm mát.

• Hỗ trợ nguồn vận hành ổn định hơn.

• Giảm tiếng ồn trong điều kiện tải phù hợp.

Hiệu suất thực tế còn phụ thuộc vào mức tải, nhiệt độ môi trường, chất lượng điện đầu vào và tình trạng linh kiện bên trong nguồn.

Thiết kế Full Modular dễ lắp đặt

Gigabyte GP-UD750GM sử dụng thiết kế Full Modular, cho phép người dùng chỉ kết nối những dây cần thiết cho cấu hình.

Thiết kế này hỗ trợ:

• Giảm dây thừa trong case.

• Cải thiện luồng gió.

• Dễ bố trí dây phía sau mainboard.

• Thuận tiện khi nâng cấp linh kiện.

• Dễ tháo lắp và bảo trì hệ thống.

Các nhóm đầu cáp gồm:

• ATX/MB 20+4 Pin.

• CPU/EPS 4+4 Pin.

• PCIe 6+2 Pin.

• SATA.

• 4-Pin Peripheral.

Không nên sử dụng dây cáp của bộ nguồn khác cho GP-UD750GM, kể cả khi đầu cắm có hình dạng tương tự, vì sơ đồ chân có thể không giống nhau.

Quạt HYB 120mm hỗ trợ làm mát

Bộ nguồn được trang bị quạt 120mm Hydraulic Bearing, có khả năng điều chỉnh tốc độ theo nhiệt độ và mức tải của nguồn.

Quạt hỗ trợ:

• Đưa nhiệt ra khỏi bộ nguồn.

• Duy trì nhiệt độ linh kiện bên trong.

• Giảm tiếng ồn khi tải thấp.

• Hỗ trợ nguồn hoạt động ổn định trong thời gian dài.

Hiệu quả làm mát phụ thuộc vào hướng lắp nguồn, vị trí đặt trong case, lưới lọc bụi và luồng gió tổng thể của hệ thống.

Không nên để bụi tích tụ lâu ngày ở khu vực quạt và lưới thông gió của bộ nguồn.

Hệ thống bảo vệ nguồn điện

Gigabyte GP-UD750GM được trang bị các mạch bảo vệ:

• OVP: Bảo vệ quá điện áp.

• OPP: Bảo vệ quá công suất.

• SCP: Bảo vệ ngắn mạch.

• UVP: Bảo vệ thấp điện áp.

• OCP: Bảo vệ quá dòng.

• OTP: Bảo vệ quá nhiệt.

Các cơ chế này giúp giảm rủi ro khi hệ thống gặp tình trạng quá tải, ngắn mạch, điện áp bất thường hoặc nhiệt độ tăng cao.

Mạch bảo vệ của nguồn không thay thế cho ổ điện, UPS hoặc thiết bị chống sét. Với khu vực có điện áp không ổn định, nên sử dụng thêm thiết bị bảo vệ nguồn phù hợp.

Khả năng tương thích và lưu ý lắp đặt

Gigabyte GP-UD750GM sử dụng kích thước ATX tiêu chuẩn, phù hợp với nhiều loại case ATX, Micro-ATX và một số case Mini-ITX có hỗ trợ nguồn ATX.

Trước khi lắp đặt, cần kiểm tra:

• Case có hỗ trợ nguồn ATX hay không.

• Khoảng trống dành cho bộ nguồn.

• Công suất phù hợp với CPU và GPU.

• Số lượng đầu PCIe cần sử dụng.

• Đầu CPU/EPS trên mainboard.

• Số lượng đầu SATA cho ổ lưu trữ.

• Hướng lắp quạt nguồn.

• Khả năng đi dây phía sau mainboard.

Khi lắp đặt, cần cắm đúng đầu nguồn, không dùng lực quá mạnh và bảo đảm dây không chạm vào cánh quạt hoặc bị gập quá mức.

Dấu hiệu bộ nguồn cần kiểm tra

Người dùng nên kiểm tra bộ nguồn khi máy xuất hiện:

• Không lên nguồn.

• Tự tắt hoặc tự khởi động lại.

• Tắt máy khi chơi game hoặc render.

• Màn hình xanh khi hệ thống chịu tải.

• Card đồ họa không hoạt động ổn định.

• Ổ cứng hoặc thiết bị USB bị ngắt kết nối.

• Quạt nguồn phát ra tiếng kêu bất thường.

• Có mùi khét hoặc dấu hiệu quá nhiệt.

• Nguồn phát tiếng rè, tiếng click liên tục.

• Máy hoạt động không ổn định sau khi nâng cấp linh kiện.

Nguyên nhân có thể đến từ bộ nguồn, dây cấp điện, mainboard, card đồ họa, RAM, ổ điện hoặc các linh kiện khác. Cần kiểm tra tổng thể trước khi thay nguồn.

Lưu ý khi sử dụng Gigabyte GP-UD750GM

Người dùng nên:

• Lắp nguồn đúng chiều trong case.

• Kết nối đủ dây mainboard và CPU.

• Sử dụng đúng dây PCIe cho card đồ họa.

• Không dùng dây nguồn khác model.

• Không dùng đầu chia nguồn vượt quá giới hạn.

• Không để dây chạm vào cánh quạt.

• Không đặt nguồn ở nơi ẩm ướt.

• Vệ sinh lưới lọc bụi định kỳ.

• Không tự mở vỏ nguồn khi chưa có chuyên môn.

• Kiểm tra công suất trước khi nâng cấp card đồ họa.

• Sử dụng UPS khi nguồn điện không ổn định.

Dịch vụ kiểm tra và sửa chữa nguồn tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra, lắp đặt và xử lý các vấn đề liên quan đến nguồn Gigabyte GP-UD750GM, gồm:

• Kiểm tra công suất nguồn với cấu hình thực tế.

• Kiểm tra đầu cáp ATX, CPU, PCIe và SATA.

• Kiểm tra lỗi nguồn không lên.

• Kiểm tra tình trạng máy tự tắt hoặc khởi động lại.

• Kiểm tra nguồn khi nâng cấp card đồ họa.

• Đánh giá điện áp và độ ổn định của hệ thống.

• Kiểm tra quạt nguồn và dấu hiệu quá nhiệt.

• Vệ sinh khu vực nguồn và dây cáp.

• Lắp đặt nguồn Full Modular.

• Tư vấn bố trí dây và cải thiện luồng gió trong case.

Quy trình kiểm tra nguồn tại Viện Máy Tính

1. Tiếp nhận tình trạng máy

Kỹ thuật viên ghi nhận lỗi như không lên nguồn, sập nguồn, tự khởi động lại, tắt khi chơi game hoặc hoạt động không ổn định sau khi nâng cấp linh kiện.

2. Kiểm tra cấu hình

Xác định CPU, card đồ họa, mainboard, số lượng ổ lưu trữ, quạt và các thiết bị mở rộng để đánh giá mức công suất cần thiết.

3. Kiểm tra bộ nguồn và dây kết nối

Kiểm tra model nguồn, đầu cáp, chân cắm, tình trạng quạt, dấu hiệu quá nhiệt và khả năng tiếp xúc của từng đường cấp điện.

4. Kiểm tra khi hệ thống chịu tải

Theo dõi hoạt động của máy ở trạng thái nhàn rỗi và khi chạy tác vụ nặng. Kỹ thuật viên kiểm tra tình trạng sụt áp, tắt máy, mất tín hiệu hoặc khởi động lại.

5. Lắp đặt và tối ưu hệ thống

Nếu nguồn phù hợp, kỹ thuật viên lắp đặt, đi dây Full Modular, cố định dây và điều chỉnh luồng gió trong case.

6. Bàn giao và hướng dẫn sử dụng

Sau khi hoàn tất, người dùng được hướng dẫn cách theo dõi dấu hiệu bất thường, vệ sinh nguồn và kiểm tra công suất trước khi nâng cấp linh kiện.

Nếu máy tính bị sập nguồn, khởi động lại, không nhận card đồ họa hoặc cần lắp đặt Gigabyte GP-UD750GM 750W, liên hệ Hotline kỹ thuật Viện Máy Tính: 0967 891 080.
