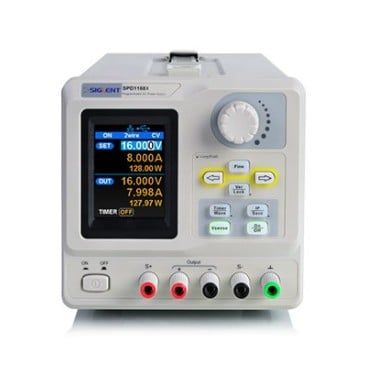

Nguồn Một Chiều Lập Trình SIGLENT SPD1305X 0–30V/0–5A – 150W, 1mV/1mA

SIGLENT SPD1305X là bộ nguồn DC tuyến tính lập trình một kênh thuộc SPD1000X Series, cung cấp điện áp điều chỉnh từ 0 đến 30V và dòng từ 0 đến 5A với công suất đầu ra tối đa 150W. Thiết bị hướng tới phòng thí nghiệm, R&D, sửa chữa điện tử, đào tạo và các hệ thống kiểm tra cần một nguồn DC có độ nhiễu thấp, khả năng lập trình và điều khiển từ máy tính.

Khác với nhiều nguồn switching nhỏ gọn, SIGLENT xác định SPD1305X là Programmable Linear DC Power Supply. Thiết kế tuyến tính kết hợp ripple và noise thấp tới ≤350µVrms/3mVpp, độ phân giải 1mV/1mA và thời gian đáp ứng quá độ dưới 50µs giúp thiết bị phù hợp với các bo mạch analog, mạch khuếch đại, cảm biến và ứng dụng cần nguồn DC sạch.

SPD1305X còn được trang bị màn hình TFT-LCD màu 2,8 inch, hiển thị điện áp 5 digit và dòng 4 digit, đồ thị biến thiên theo thời gian, Remote Sense 4 dây, Timer Output, 5 bộ nhớ thông số, USB Device và LAN. Phần mềm EasyPower cùng khả năng hỗ trợ SCPI và LabVIEW giúp nguồn có thể được tích hợp vào quy trình kiểm tra tự động.

Thông số kỹ thuật SIGLENT SPD1305X

• Thương hiệu: SIGLENT
• Model: SPD1305X
• Series: SPD1000X
• Loại nguồn: Programmable Linear DC Power Supply
• Số kênh: 1 kênh độc lập
• Điện áp đầu ra: 0–30VDC
• Dòng đầu ra: 0–5A
• Công suất đầu ra tối đa: 150W
• Chế độ đầu ra: Constant Voltage – CV / Constant Current – CC
• Độ phân giải điện áp: 1mV
• Độ phân giải dòng: 1mA
• Độ chính xác cài điện áp: ±(0,03% giá trị đọc + 10mV)
• Độ chính xác cài dòng: ±(0,3% giá trị đọc + 10mA)
• Độ chính xác đọc lại điện áp: ±(0,03% giá trị đọc + 10mV)
• Độ chính xác đọc lại dòng: ±(0,3% giá trị đọc + 10mA)
• Hệ số nhiệt điện áp: ±(0,01% giá trị đọc + 3mV)/°C
• Hệ số nhiệt dòng: ±(0,01% giá trị đọc + 3mA)/°C
• CV Load Regulation: ≤0,01% + 2mV
• CV Ripple & Noise: ≤350µVrms / 3mVpp, băng thông 20Hz–20MHz
• Transient Recovery Time: <50µs khi tải thay đổi 50%, tải tối thiểu 0,5A
• CC Line Regulation: ≤0,2% + 3mA
• CC Load Regulation: ≤0,2% + 3mA
• CC Ripple & Noise: ≤2mArms
• Màn hình: TFT-LCD màu 2,8 inch
• Độ phân giải màn hình: 240 × 320 pixel
• Hiển thị điện áp: tối đa 5 digit
• Hiển thị dòng: tối đa 4 digit
• Remote Sense: Có, chế độ 4 dây
• Khả năng bù Remote Sense: tối đa khoảng 1V
• Timer Output: Có
• Bộ nhớ Save/Recall: 5 bộ
• Đồ thị thời gian thực: Có
• Key Lock: Có
• USB Device: Có
• LAN: Có
• Phần mềm: EasyPower
• Lập trình từ xa: hỗ trợ SCPI và LabVIEW
• Nguồn vào: AC100V/120V/220V/230V ±10%, 50/60Hz
• Nhiệt độ hoạt động: 0–40°C
• Độ ẩm hoạt động: ≤80%RH
• Độ cao hoạt động: ≤2000m
• Nhiệt độ lưu trữ: -10–70°C
• Độ ẩm lưu trữ: ≤70%RH
• Kích thước W × H × D: khoảng 154,6 × 144,5 × 280mm
• Khối lượng: khoảng 5,5kg

Nguồn DC tuyến tính 0–30V/0–5A công suất 150W

SPD1305X có một kênh đầu ra floating với điện áp điều chỉnh từ 0 đến 30V và dòng tối đa 5A. Điểm 30V/5A tương ứng đúng công suất định mức 150W nên khác với một số nguồn wide-range có điện áp và dòng cực đại không thể sử dụng đồng thời.

Dải 30V bao phủ nhiều mức điện áp phổ biến như 3,3V, 5V, 9V, 12V, 19V và 24V. Nhờ đó nguồn có thể phục vụ việc cấp thử bo điều khiển, thiết bị nhúng, module nguồn, router, bo laptop và nhiều DUT khác miễn yêu cầu nằm trong giới hạn 30V/5A/150W.

Constant Voltage và Constant Current

SPD1305X hỗ trợ hai trạng thái vận hành chính là Constant Voltage và Constant Current. Khi tải lấy dòng thấp hơn giới hạn đã cài, nguồn giữ điện áp tại giá trị thiết lập và làm việc ở CV.

Khi tải cố lấy dòng lớn hơn current limit, nguồn tự động chuyển sang CC. Lúc này dòng được giữ quanh giá trị cài đặt và điện áp có thể giảm. Chức năng này rất hữu ích trong sửa chữa vì kỹ thuật viên có thể đặt giới hạn dòng thấp trước khi cấp thử bo mạch nghi chập.

Độ phân giải 1mV/1mA

SIGLENT công bố độ phân giải tối thiểu của SPD1305X là 1mV và 1mA. Đây là mức cao hơn đáng kể so với nhiều nguồn bench analog chỉ hiển thị điện áp theo 10mV hoặc 100mV.

Tuy nhiên resolution không đồng nghĩa với accuracy. Điện áp có độ chính xác lập trình và đọc lại ±(0,03% giá trị đọc + 10mV), trong khi dòng là ±(0,3% giá trị đọc + 10mA). Khi nhập sản phẩm cần giữ riêng hai khái niệm này.

Ripple và noise thấp ≤350µVrms/3mVpp

Một trong những ưu điểm nổi bật của SPD1305X là đầu ra tuyến tính có độ nhiễu thấp. SIGLENT công bố CV ripple và noise ≤350µVrms hoặc 3mV peak-to-peak trong băng thông 20Hz–20MHz.

Ở chế độ Constant Current, ripple và noise được công bố ≤2mArms. Các chỉ tiêu này giúp SPD1305X phù hợp với những mạch mà nhiễu nguồn có thể ảnh hưởng tới kết quả đo như analog front-end, amplifier, cảm biến và mạch audio.

Transient Response dưới 50µs

SIGLENT công bố thời gian phục hồi quá độ dưới 50µs khi tải thay đổi 50% với tải tối thiểu 0,5A. Khả năng phản ứng nhanh giúp nguồn đưa output trở lại trạng thái ổn định khi mức tiêu thụ của DUT thay đổi đột ngột.

Thông số transient response không nên hiểu là tốc độ cập nhật màn hình hoặc thời gian lập trình. Đây là đặc tính đáp ứng của vòng điều khiển nguồn khi tải thay đổi.

Remote Sense 4 dây bù sụt áp tới 1V

Ở dòng vài ampere, điện trở dây output có thể tạo ra sụt áp đáng kể. Nếu nguồn hiển thị 5V tại terminal nhưng dây bị mất 0,2V, DUT thực tế chỉ nhận khoảng 4,8V.

SPD1305X hỗ trợ chế độ Remote Sense 4 dây. Hai dây công suất cấp dòng cho tải, còn hai dây sense đo voltage trực tiếp tại DUT để nguồn tự bù sụt áp. SIGLENT công bố khả năng compensation tối đa khoảng 1V.

Remote Sense phải được đấu đúng cực và theo hướng dẫn. Đấu nhầm dây sense có thể làm regulation bất thường và không nên sử dụng Sense để cố bù một đường dây có điện trở quá lớn.

Màn hình TFT-LCD 2,8 inch và đồ thị thời gian thực

SPD1305X sử dụng màn hình màu TFT-LCD 2,8 inch độ phân giải 240 × 320 pixel. Giao diện có thể hiển thị điện áp, dòng, trạng thái CV/CC và đồ thị biến thiên theo thời gian.

Điện áp được hiển thị tối đa 5 digit và dòng 4 digit. Khả năng hiển thị đồ thị hỗ trợ quan sát xu hướng output hoặc mức tiêu thụ của tải mà không chỉ dựa vào một giá trị tức thời.

Timer Output và 5 bộ nhớ Save/Recall

SPD1000X Series hỗ trợ Timer để thực hiện chuỗi các giá trị output được thiết lập trước. Trên bảng điều khiển có thể chuẩn bị các mức điện áp, dòng và thời gian để nguồn tự chạy theo trình tự.

Thiết bị cũng có 5 vị trí Save/Recall cho system parameters. Những cấu hình thường xuyên sử dụng có thể được lưu lại để giảm thao tác cài đặt lặp lại.

USB Device, LAN và EasyPower

SPD1305X tích hợp USB Device và LAN làm giao tiếp tiêu chuẩn. Nhờ đó thiết bị không chỉ sử dụng độc lập trên bàn mà còn có thể điều khiển từ máy tính.

SIGLENT cung cấp phần mềm EasyPower và hỗ trợ SCPI cùng LabVIEW driver. Đây là những tính năng hữu ích khi xây dựng hệ thống ATE, ghi dữ liệu hoặc tự động thay đổi voltage/current theo quy trình kiểm tra.

Lưu ý về OVP và OCP theo phiên bản firmware

SPD1305X đã được SIGLENT cập nhật firmware trong nhiều năm. Lịch sử firmware chính hãng cho thấy chức năng OCP được bổ sung ở firmware V2.1.1.9, trong khi OVP được bổ sung cho nhánh firmware phần cứng mới từ V2.1.2.12R2.

Do đó với máy SPD1305X cũ đang sử dụng firmware đời trước, giao diện hoặc chức năng bảo vệ có thể khác thiết bị mới. Khi sửa chữa hoặc nhập thông số cho đúng máy thực tế nên kiểm tra firmware thay vì mặc định mọi revision đều có bộ tính năng giống hệt nhau.

Nguồn vào và cầu chì

SPD1305X hỗ trợ các mức nguồn AC 100V, 120V, 220V và 230V ±10%, tần số 50/60Hz. Trước khi vận hành phải xác nhận thiết lập input phù hợp với điện lưới.

Quick Start hiện hành của SPD1000X chỉ định cầu chì T6.3A/250V cho cấu hình 100V/120V và T3.15A/250V cho 220V/230V. Nếu cầu chì đứt, cần xác định nguyên nhân trước khi thay và chỉ sử dụng đúng loại được nhà sản xuất quy định.

Ứng dụng của SIGLENT SPD1305X

• Sửa chữa điện tử: cấp nguồn có giới hạn dòng cho bo mạch và module.
• R&D: cấp nguồn chính xác cho prototype và hệ thống nhúng.
• Mạch analog: tận dụng ripple thấp để hạn chế nhiễu nguồn.
• Đào tạo: thực hành CV/CC, Remote Sense và đặc tính tải.
• Production Test: điều khiển bằng USB/LAN và SCPI.
• Burn-in/Test Sequence: sử dụng Timer cho các bước output định trước.
• Bo laptop và thiết bị mạng: cấp các mức nguồn DC nằm trong giới hạn 30V/5A.

Những lỗi SIGLENT SPD1305X có thể gặp

Các biểu hiện dưới đây là những sự cố có thể xuất hiện do tải, dây dẫn, nguồn AC, cầu chì, linh kiện lão hóa, firmware hoặc hệ thống làm mát. Đây không phải khẳng định SIGLENT SPD1305X có lỗi thiết kế.

Máy không lên nguồn

Cần kiểm tra dây AC, cấu hình điện áp vào, cầu chì, công tắc nguồn, biến áp và các rail nguồn điều khiển trước khi kết luận mainboard hỏng.

Màn hình hoạt động nhưng không có output

Kiểm tra nút On/Off của output, voltage/current setting, trạng thái OCP/OVP nếu firmware hỗ trợ và mạch điều khiển đầu ra.

Điện áp tụt khi gắn tải

Nếu dòng đã đạt current limit, nguồn có thể chuyển sang CC bình thường. Nếu chưa đạt giới hạn nhưng voltage vẫn tụt, cần kiểm tra dây output, terminal, load regulation và phần công suất.

Điện áp tại DUT thấp hơn điện áp trên nguồn

Dây dài hoặc tiết diện nhỏ có thể gây sụt áp. Có thể sử dụng Remote Sense 4 dây để bù trong giới hạn tối đa khoảng 1V của thiết bị.

Dòng hoặc điện áp hiển thị sai

Nên so sánh với DMM tham chiếu phù hợp. Nếu sai số vượt specification ở nhiều điểm có thể cần kiểm tra mạch sense, current shunt hoặc calibration.

Ripple đầu ra tăng cao

Cần kiểm tra tụ lọc, chỉnh lưu, transistor công suất, feedback và cách đo ripple. Mức CV chính hãng là ≤350µVrms/3mVpp trong điều kiện quy định.

Không kết nối được LAN hoặc USB

Kiểm tra cáp, IP, subnet, USB driver, phần mềm EasyPower và cấu hình giao tiếp trước khi kiểm tra phần cứng communication.

Quy trình khoanh vùng sự cố SIGLENT SPD1305X

• Bước 1: xác nhận đúng model SPD1305X 30V/5A/150W.
• Bước 2: kiểm tra cấu hình AC input và cầu chì.
• Bước 3: bật máy không tải và kiểm tra TFT-LCD.
• Bước 4: kiểm tra firmware và trạng thái protection.
• Bước 5: thử voltage output từ mức thấp lên cao.
• Bước 6: so sánh output với đồng hồ tham chiếu.
• Bước 7: kiểm tra current limit và chuyển CV/CC.
• Bước 8: thử nguồn với tải thích hợp nhưng không vượt 150W.
• Bước 9: kiểm tra Remote Sense ở chế độ 4 dây.
• Bước 10: thử Timer và Save/Recall nếu lỗi liên quan lập trình.
• Bước 11: kiểm tra USB/LAN nếu lỗi điều khiển từ xa.
• Bước 12: đo ripple và kiểm tra phần công suất nếu output không ổn định.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chì nguồn: kiểm tra khi thiết bị không khởi động.
• Biến áp: kiểm tra khi mất điện áp thứ cấp hoặc quá nhiệt.
• Cầu chỉnh lưu: kiểm tra khi nguồn DC nội bộ bất thường.
• Tụ lọc: kiểm tra khi ripple tăng.
• Transistor công suất: kiểm tra khi mất output hoặc nguồn không chịu tải.
• Mạch CV/CC: kiểm tra khi không giữ áp hoặc giới hạn dòng chính xác.
• Current Shunt: kiểm tra khi dòng readback sai.
• Voltage Feedback: kiểm tra khi điện áp setting và output lệch nhau.
• Remote Sense: kiểm tra khi bù sụt áp không hoạt động.
• TFT-LCD: kiểm tra khi màn hình mất hiển thị hoặc bất thường.
• USB/LAN: kiểm tra khi máy tính không điều khiển được nguồn.
• Quạt: kiểm tra khi thiết bị nóng hoặc tiếng quạt bất thường.
• Calibration: thực hiện nếu programming/readback vượt sai số sau khi loại trừ lỗi phần cứng.

Phân biệt SIGLENT SPD1305X và SPD1168X

• SPD1305X: 0–30V / 0–5A / 150W.
• SPD1168X: 0–16V / 0–8A / 128W.
• Cả hai thuộc SPD1000X Series, nguồn tuyến tính một kênh, độ phân giải 1mV/1mA.
• Cả hai hỗ trợ TFT-LCD 2,8 inch, Remote Sense, Timer, USB Device và LAN.

Những điểm dễ nhập sai về SIGLENT SPD1305X

• Model chính xác là SPD1305X.
• Thuộc SPD1000X Series.
• Đây là nguồn DC tuyến tính lập trình, không phải nguồn switching.
• Có đúng 1 kênh output.
• Điện áp đúng là 0–30V.
• Dòng đúng là 0–5A.
• Công suất tối đa 150W.
• Độ phân giải 1mV/1mA.
• Voltage setting/readback accuracy là ±(0,03% reading + 10mV).
• Current setting/readback accuracy là ±(0,3% reading + 10mA).
• CV ripple/noise là ≤350µVrms/3mVpp.
• CC ripple/noise là ≤2mArms.
• Transient Recovery Time <50µs trong điều kiện hãng quy định.
• Remote Sense bù tối đa khoảng 1V.
• Màn hình TFT-LCD 2,8 inch 240 × 320.
• Có 5 bộ Save/Recall.
• Có Timer Output và đồ thị thời gian thực.
• USB Device và LAN là giao tiếp tiêu chuẩn.
• Nguồn vào hỗ trợ 100/120/220/230VAC ±10%, 50/60Hz.
• Kích thước khoảng 154,6 × 144,5 × 280mm.
• Khối lượng khoảng 5,5kg.
• OVP/OCP cần chú ý phiên bản firmware vì SIGLENT đã bổ sung các chức năng này qua các bản cập nhật.
• Không lấy dải 16V/8A/128W của SPD1168X gán sang SPD1305X.
• Không trộn thông số của SPD3303X hoặc SPD3303X-E vì đây là dòng nguồn ba kênh khác hoàn toàn.

FAQ – Nguồn DC lập trình SIGLENT SPD1305X

SPD1305X có điện áp và dòng bao nhiêu?

Đầu ra điều chỉnh từ 0–30V và 0–5A, công suất tối đa 150W.

SPD1305X là nguồn tuyến tính hay switching?

SIGLENT chính thức xác định SPD1305X là Programmable Linear DC Power Supply.

SPD1305X có độ phân giải bao nhiêu?

Độ phân giải tối thiểu là 1mV cho điện áp và 1mA cho dòng.

SPD1305X có Remote Sense không?

Có. Thiết bị hỗ trợ chế độ 4 dây và bù sụt áp tới khoảng 1V.

Ripple của SPD1305X là bao nhiêu?

Ở CV, ripple và noise ≤350µVrms/3mVpp trong băng thông 20Hz–20MHz. Ở CC, giá trị được công bố ≤2mArms.

SPD1305X có điều khiển bằng máy tính không?

Có. Thiết bị có USB Device và LAN, sử dụng EasyPower và hỗ trợ SCPI, LabVIEW.

SPD1305X có lưu cấu hình được không?

Có. Nguồn hỗ trợ 5 bộ Save/Recall cho các thông số hệ thống.

SPD1305X có chức năng Timer không?

Có. Timer Output cho phép chạy các giá trị nguồn được thiết lập trước theo thời gian.

SPD1305X dùng điện 220V được không?

Có. Thiết bị hỗ trợ cấu hình AC100V/120V/220V/230V ±10%, 50/60Hz. Cần đặt đúng điện áp đầu vào trước khi bật máy.

SPD1305X có OVP/OCP không?

Firmware hiện hành của SIGLENT đã hỗ trợ OCP và OVP. Tuy nhiên các máy đời cũ có thể chạy firmware trước thời điểm các chức năng này được bổ sung, vì vậy nên kiểm tra phiên bản thực tế.

Kiểm tra, sửa chữa SIGLENT SPD1305X tại Viện Máy Tính

SIGLENT SPD1305X là nguồn DC tuyến tính lập trình một kênh 0–30V/0–5A công suất 150W, độ phân giải 1mV/1mA, ripple thấp, màn hình TFT-LCD 2,8 inch, Remote Sense, Timer, Save/Recall cùng giao tiếp USB và LAN.

Khi SPD1305X gặp tình trạng không khởi động, mất output, voltage/current readback sai, không chuyển CV/CC, Remote Sense không hoạt động, ripple tăng, TFT-LCD bất thường hoặc mất kết nối USB/LAN, cần kiểm tra cầu chì, biến áp, chỉnh lưu, tụ lọc, tầng công suất, current shunt, feedback, communication và firmware.

Nếu cần kiểm tra mạch nguồn, transistor công suất, tụ lọc, CV/CC, current shunt, voltage feedback, Remote Sense, TFT-LCD, USB/LAN, quạt hoặc hiệu chuẩn nguồn một chiều lập trình SIGLENT SPD1305X 0–30V/0–5A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
