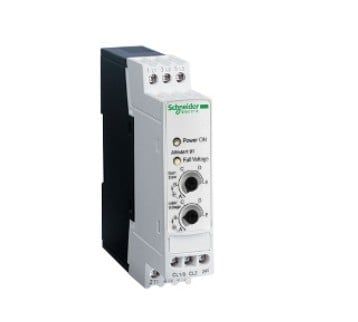

Schneider Electric ATS01N103FT là bộ khởi động mềm thuộc dòng Altistart 01, được thiết kế cho động cơ không đồng bộ trong các máy đơn giản như băng tải, bơm, quạt, máy nén, cửa tự động và các cơ cấu truyền động bằng dây đai. Thiết bị có dòng định mức starter 3A, làm việc với nguồn động lực 110–480VAC và điều khiển quá trình khởi động bằng phương pháp tăng điện áp theo ramp.
Khác với biến tần, ATS01N103FT không thay đổi tần số để điều khiển tốc độ động cơ trong suốt quá trình vận hành. Vai trò chính của nó là làm cho thời điểm khởi động bớt đột ngột, hạn chế cú sốc mô-men, giảm ứng suất lên dây đai, bánh răng, khớp nối và các chi tiết cơ khí so với khởi động trực tiếp DOL.
Một điểm đặc biệt cần nhận diện đúng là ATS01N103FT thuộc nhóm ATS01N1. Schneider xác nhận dòng N1 chỉ điều khiển một pha công suất; đây không phải kiến trúc điều khiển hai pha của ATS01N2. Ngoài ra, thông tin hỗ trợ Schneider cập nhật năm 2026 xác nhận ATS01N103FT và ATS01N106FT là hai ngoại lệ không có contactor bypass nội bộ, dù một số datasheet thương mại cũ vẫn hiển thị trường “Integrated bypass”. Vì vậy khi nhập dữ liệu cho đúng model, không nên quảng cáo ATS01N103FT có bypass contactor tích hợp.
Việc chọn soft starter phải dựa trên dòng động cơ và bảng công suất theo điện áp, không nên chỉ nhìn con số 1.1kW trong tiêu đề thương mại. Datasheet Schneider liệt kê một số mức điển hình cho ATS01N103FT như sau:
Giới hạn quan trọng hơn vẫn là dòng IcL 3A. Nếu động cơ có dòng danh định hoặc điều kiện khởi động vượt khả năng của ATS01N103FT, cần chọn cấp soft starter lớn hơn thay vì cố tăng điện áp ban đầu để ép motor khởi động.
Khi motor được khởi động trực tiếp DOL, toàn bộ điện áp lưới xuất hiện gần như tức thời trên động cơ. Mô-men và dòng khởi động có thể tăng mạnh, tạo cú giật cơ khí. ATS01N103FT thay đổi quá trình này bằng cách bắt đầu ở một mức điện áp được thiết lập rồi tăng dần lên trong khoảng thời gian ramp.
Người vận hành có thể phối hợp hai yếu tố chính: mức điện áp/mô-men ban đầu và thời gian tăng điện áp. Nếu mức ban đầu quá thấp hoặc ramp quá dài, motor có thể thiếu mô-men, không tăng tốc được và nóng lên. Nếu mức ban đầu quá cao và ramp quá ngắn, quá trình khởi động sẽ gần giống DOL và lợi ích giảm sốc cơ khí bị giảm.
Schneider mô tả thông số 1–5 giây là thời gian voltage rise ramp. Nó không phải cam kết rằng động cơ luôn tăng tốc hoàn toàn trong đúng khoảng thời gian đã đặt. Thời gian tăng tốc thực tế còn phụ thuộc quán tính tải, mô-men cản, đặc tính motor và điện áp ban đầu.
Nếu tải quá nặng, việc kéo dài ramp đôi khi còn làm motor nằm lâu ở vùng tốc độ thấp và tăng nhiệt. Do đó việc hiệu chỉnh cần dựa trên phản ứng thật của máy thay vì chỉ đặt thời gian lớn nhất với suy nghĩ “càng mềm càng tốt”.
Schneider phân biệt rõ ATS01N1 và ATS01N2. Dòng N1, bao gồm ATS01N103FT, chỉ điều khiển một pha công suất. Trong khi đó dòng N2 điều khiển hai pha. Đây là đặc tính kiến trúc của thiết bị chứ không phải lỗi hoặc thiếu linh kiện.
Vì vậy không nên sao chép mô tả “2-phase controlled soft starter” từ ATS01N2 sang ATS01N103FT. Model N103FT được tối ưu cho các ứng dụng nhỏ, đơn giản và yêu cầu mức giảm sốc khởi động vừa phải.
Đây là thông tin cần xử lý cẩn thận vì tài liệu Schneider có sự không đồng nhất. Datasheet thương mại cũ của ATS01N103FT từng hiển thị “Integrated bypass”. Tuy nhiên FAQ hỗ trợ chính thức Schneider được cập nhật ngày 17/04/2026 xác nhận tất cả ATS01 đều có internal shorting contactor ngoại trừ ATS01N103FT và ATS01N106FT.
Do thông tin hỗ trợ mới hơn lại nêu đích danh chính xác model, khi mô tả ATS01N103FT nên xem đây là model không có contactor bypass nội bộ và không gán chức năng bypass của các ATS01 khác cho thiết bị này.
Khởi động mềm không thay thế toàn bộ bộ khởi động motor. Schneider nêu rõ với ATS01...FT cần sử dụng line contactor hoặc starter phù hợp và phải có overload protection cho motor. Sơ đồ chính hãng cũng thể hiện motor circuit-breaker Q1, contactor KM1 và ATS01 trong chuỗi công suất.
Điều này đặc biệt quan trọng khi sửa máy: motor thường xuyên trip hoặc quá tải không có nghĩa soft starter có chức năng thermal overload đã hỏng. Cần xác định thiết bị bảo vệ motor bên ngoài và toàn bộ mạch contactor.
Dòng ATS01N1...FT sử dụng nguồn điều khiển bên ngoài. Schneider cho phép lựa chọn 24VAC/DC, 110VAC hoặc 240VAC trong giới hạn ±10%. Khi sử dụng lệnh RUN, nguồn điều khiển thích hợp phải được cấp vào các terminal điều khiển theo sơ đồ của hãng.
Nếu phần động lực có điện nhưng ATS01 không phản ứng với lệnh chạy, cần kiểm tra cả nguồn điều khiển thay vì chỉ đo điện áp tại các cực công suất.
Soft starter và inverter thường bị nhầm vì đều được lắp giữa nguồn và motor. Tuy nhiên chức năng khác nhau. ATS01N103FT tập trung vào thời điểm khởi động; khi motor đã chạy ổn định, thiết bị không tạo đặc tính điều chỉnh tốc độ liên tục như biến tần.
Nếu ứng dụng cần thay đổi tốc độ motor, giữ tốc độ theo process, PID hoặc điều khiển tần số, cần xem dòng biến tần phù hợp. Nếu mục tiêu chỉ là giảm cú giật và dòng đỉnh khi khởi động, Altistart 01 có cấu trúc đơn giản hơn.
Ramp điện áp giúp băng tải tăng tốc bớt đột ngột, hạn chế trượt dây đai và xô lệch sản phẩm khi bắt đầu chạy.
Khởi động mềm giúp giảm cú sốc cơ khí lên trục, khớp nối và hệ truyền động. Với yêu cầu kiểm soát thủy lực phức tạp cần đánh giá thêm đặc tính dừng và hệ thống đường ống.
Các tải quạt nhỏ thường có thể hưởng lợi từ quá trình tăng mô-men từ từ thay vì đóng điện trực tiếp.
ATS01 có thể sử dụng khi dòng, công suất và mô-men khởi động của compressor phù hợp với định mức. Tải nặng hoặc khởi động có áp suất cao cần kiểm tra kỹ sizing.
Giảm sốc tại thời điểm motor chạy giúp hạn chế ứng suất lên belt, pulley và các cơ cấu cơ khí kết nối.
Các tình trạng dưới đây là những sự cố soft starter, motor và hệ thống điện công nghiệp nói chung có thể phát sinh do nguồn điện, contactor, tải, nhiệt độ, đấu dây hoặc linh kiện. Đây không phải khẳng định Schneider ATS01N103FT có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra line contactor, motor circuit-breaker, nguồn điều khiển CL1/CL2 hoặc 24V, terminal động lực và bản thân motor. Không nên kết luận thyristor hỏng ngay khi motor không quay.
Initial voltage có thể quá thấp, ramp quá dài hoặc tải cơ khí quá nặng. Nếu đã tăng mức khởi động nhưng motor vẫn không đủ mô-men, cần đánh giá lại sizing của ATS01 và tình trạng tải.
Điện áp ban đầu có thể đặt quá cao hoặc thời gian ramp quá ngắn. Cần kiểm tra potentiometer và so sánh với nhu cầu thực tế của máy.
Dòng motor có thể vượt 3A, tần suất khởi động quá dày, nhiệt độ tủ cao hoặc khe thông gió không phù hợp. Từ 40–50°C Schneider yêu cầu derating dòng 2% cho mỗi °C.
Cần kiểm tra nhiệt độ bên trong tủ, dòng motor, terminal, semiconductor công suất và khả năng tản nhiệt. Lỗi nhiệt có thể chỉ xuất hiện sau nhiều chu kỳ khởi động.
Ramp quá dài hoặc initial voltage quá thấp có thể khiến motor nằm lâu ở dòng cao mà chưa tăng tốc. Cũng cần kiểm tra tải bị kẹt, motor quá tải hoặc thiết bị bảo vệ bên ngoài đặt không phù hợp.
Cần đo từng phần của mạch công suất, kiểm tra một pha điều khiển của ATS01, terminal và semiconductor. Đặc biệt phải nhớ ATS01N1 chỉ điều khiển một pha.
Nguồn điều khiển ngoài có thể mất hoặc wiring điều khiển không đúng. Với dòng FT, Schneider yêu cầu external control voltage; đây là hạng mục cần kiểm tra trước PCB.
Dòng IcL của soft starter là 3A.
Nguồn danh định 110–480VAC ±10%, với giới hạn kỹ thuật 99–528VAC.
Có trong phạm vi rating của dòng ATS01N1...FT. Datasheet ATS01N103FT liệt kê khoảng 0.37kW ở 230V một pha.
Có. Datasheet liệt kê các mức khoảng 0.37–0.55kW tại 230V ba pha và 1.1kW tại 400V ba pha, nhưng dòng motor thực tế vẫn phải phù hợp giới hạn 3A.
Dòng ATS01N1 chỉ điều khiển một pha công suất. ATS01N2 mới thuộc cấu trúc điều khiển hai pha.
Datasheet chính xác của ATS01N103FT công bố khoảng 1–5 giây.
Theo FAQ Schneider cập nhật tháng 04/2026, không. ATS01N103FT và ATS01N106FT là hai ngoại lệ không có internal shorting contactor. Thông tin này cụ thể hơn trường “Integrated bypass” còn xuất hiện trong một số datasheet cũ.
Có. Sơ đồ Schneider cho ATS01N1...FT yêu cầu line contactor trong chuỗi công suất.
Không nên sử dụng như thiết bị thay thế bảo vệ quá tải motor. Schneider nêu rõ overload protection phải được cung cấp trong hệ thống.
Kích thước khoảng 100mm cao, 23mm rộng và 100mm sâu; khối lượng khoảng 0.16kg.
Schneider ATS01N103FT là soft starter Altistart 01 nhỏ gọn cho động cơ không đồng bộ, dòng định mức 3A, nguồn động lực 110–480VAC và start ramp điều chỉnh 1–5 giây. Thiết bị đặc biệt phù hợp với máy công suất nhỏ cần giảm cú sốc cơ khí khi motor bắt đầu chạy nhưng không cần chức năng điều chỉnh tốc độ như biến tần.
Khi ATS01N103FT gặp tình trạng motor không chạy, motor chỉ rung, khởi động quá mạnh, quá nhiệt, trip overload, không nhận lệnh RUN hoặc điện áp đầu ra bất thường, cần kiểm tra motor, tải cơ khí, line contactor, bảo vệ quá tải, nguồn động lực, nguồn điều khiển và cài đặt ramp trước khi xác định soft starter bị hỏng.
Nếu cần kiểm tra terminal, semiconductor công suất, mạch driver, potentiometer, nguồn điều khiển, heatsink, LED hoặc PCB của Schneider Altistart 01 ATS01N103FT, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
