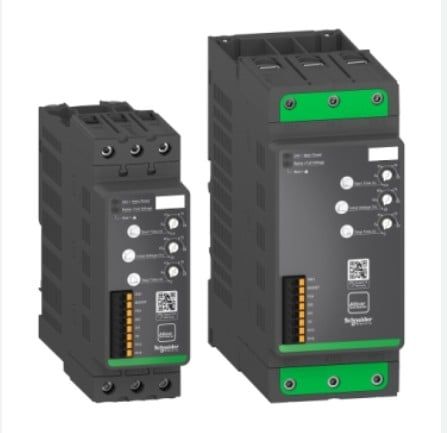

Schneider Electric ATS130N2D45LT là bộ khởi động mềm 3 pha thuộc dòng Altivar Soft Starter ATS130, được phát triển cho động cơ không đồng bộ trong các máy đơn giản như bơm, quạt, máy nén, băng tải và hệ truyền động công nghiệp. Thiết bị có dòng vận hành định mức 45A, làm việc với mạng điện 3 pha 200–480VAC và cung cấp công suất động cơ từ khoảng 11kW đến 22kW tùy điện áp nguồn.
ATS130N2D45LT nằm giữa dòng Altistart 01 nhỏ hơn và các dòng soft starter cao cấp hơn của Schneider. Thiết bị tập trung vào những chức năng cần thiết nhất: khởi động mềm, dừng mềm theo ramp điện áp, BOOST cho tải khó khởi động, bypass tích hợp, điều khiển 2 dây hoặc 3 dây và chẩn đoán trạng thái cơ bản. Việc cài đặt được thực hiện trực tiếp bằng ba potentiometer nên không cần màn hình lập trình phức tạp.
Một điểm cần ghi chính xác là đây là soft starter 3 pha nhưng điều khiển điện áp trên 2 pha. Schneider xác nhận toàn bộ ATS130 sử dụng voltage control, 2-phase controlled. Vì vậy không nên mô tả ATS130N2D45LT là bộ điều khiển SCR độc lập trên cả ba pha. Sau khi motor hoàn tất quá trình tăng tốc, bypass nội bộ được kích hoạt để giảm tổn hao công suất và nhiệt trong quá trình chạy ổn định.
ATS130 được Schneider giới thiệu như phần mở rộng công suất của giải pháp soft starter đơn giản. Dòng sản phẩm bao phủ khoảng 38–105A và 11–55kW, phù hợp khi ATS01 không còn đủ công suất nhưng hệ thống vẫn chưa cần đến những soft starter có màn hình, truyền thông và thuật toán điều khiển motor phức tạp hơn.
Với ATS130N2D45LT, kỹ sư có một thiết bị 45A nhỏ gọn nhưng vẫn có soft start, soft stop, BOOST, bypass và chẩn đoán cơ bản. Đây là cách tiếp cận phù hợp cho máy OEM hoặc tủ điện cần giảm số lượng thiết bị và thời gian commissioning.
Một lỗi phổ biến khi nhập ATS130N2D45LT là ghi duy nhất “22kW” mà không nêu điện áp. Schneider công bố 11kW tại 230V và 22kW tại 400V hoặc 440V ở Normal Duty. Vì vậy dòng 45A mới là thông số cần ưu tiên khi đối chiếu motor.
Khi thay thiết bị trong máy, cần đọc dòng định mức trên nameplate động cơ, điện áp mạng và chế độ khởi động. Không nên chọn soft starter chỉ dựa trên số kW vì cùng một công suất có thể kéo dòng rất khác khi điện áp thay đổi.
Với ATS130N2D45LT, 300% của 45A tương đương khoảng 135A. Schneider sử dụng profile 300% Ie trong 5 giây làm điều kiện tham chiếu cho khả năng khởi động. Đây không phải giá trị dòng mà thiết bị sẽ ép motor sử dụng trong mọi lần chạy.
Dòng thực tế phụ thuộc motor, tải cơ khí, điện áp khởi đầu và ramp. Nếu cơ cấu cần thời gian tăng tốc dài hoặc tải có mô-men lớn ngay từ đầu, cần kiểm tra service cycle thay vì chỉ dựa vào rating 45A.
ATS130 là soft starter ba pha nhưng Schneider sử dụng kiến trúc điều khiển điện áp trên hai pha. Trong giai đoạn khởi động, phần tử bán dẫn điều chỉnh điện áp để hạn chế cú sốc cơ học và điện.
Đây là đặc điểm kỹ thuật bình thường của dòng ATS130. Không nên hiểu việc chỉ điều khiển hai pha là thiết bị thiếu pha. Motor vẫn là motor ba pha và starter vẫn được đấu vào mạng ba pha theo sơ đồ Schneider.
ATS130 hỗ trợ voltage ramp stop. Điện áp motor được giảm dần để quá trình dừng bớt đột ngột. Schneider cũng cho phép freewheel stop khi không cần ramp giảm điện áp.
Theo hướng dẫn lựa chọn của Schneider, thời gian khởi động và dừng của ATS130 có thể điều chỉnh tới khoảng 20 giây. Thiết lập thực tế cần dựa vào quán tính tải. Soft stop không phải chức năng phanh: nó không giữ tải và không ép motor dừng tức thời.
Một số băng tải, máy nén hoặc cơ cấu có ma sát tĩnh lớn có thể không bắt đầu chuyển động tốt với ramp thông thường. BOOST cho phép ATS130 tạo mức hỗ trợ ban đầu để motor thắng lực cản rồi chuyển sang quá trình tăng tốc mềm.
Nếu phải sử dụng BOOST liên tục ở điều kiện rất nặng mới khởi động được, nên kiểm tra lại sizing, tải cơ khí và dòng motor. BOOST không phải giải pháp để bù cho một starter được chọn quá nhỏ.
ATS130N2D45LT có internal bypass. Khi quá trình khởi động hoàn tất, đường bypass làm giảm dòng phải đi qua phần tử bán dẫn công suất, qua đó giảm tổn hao và nhiệt phát sinh.
Đây là lý do ATS130 có thể vận hành trong chế độ S1 hoặc S4 theo phạm vi Schneider công bố mà không cần quạt làm mát ở cấu hình tiêu chuẩn. Schneider vẫn cung cấp tùy chọn fan nếu cần tăng số lần khởi động mỗi giờ.
Dữ liệu ATS130N2D45LT công bố khoảng 35 cycles/hour theo profile định mức. Con số này gắn với điều kiện tải và khởi động tiêu chuẩn, không có nghĩa mọi motor 45A đều có thể khởi động 35 lần mỗi giờ.
Motor khởi động lâu hơn, dòng cao hơn hoặc môi trường nóng hơn sẽ làm khả năng duty cycle giảm. Schneider cung cấp quạt VW3G941305 để mở rộng khả năng số lần start/hour trong ứng dụng cần thiết.
ATS130N2D45LT có khả năng tự giám sát quá nhiệt starter, mất pha, bypass và nguồn điều khiển, nhưng Schneider ghi rõ Integrated Motor Overload Protection: False. Vì vậy nó không thay thế thiết bị bảo vệ quá tải của motor.
Schneider định hướng kết hợp ATS130 với motor circuit breaker TeSys Deca để xây dựng một Soft Motor Starter hoàn chỉnh có chức năng ngắt, cách ly, bảo vệ ngắn mạch và bảo vệ quá tải. Khi một motor trip, phải xác định thiết bị bảo vệ nào thực sự tác động trước khi kết luận soft starter bị lỗi.
ATS130N2D45LT sử dụng nguồn điều khiển 24VDC ±10% và có ba digital input gồm DI1, DI2 và BOOST. Thiết bị hỗ trợ cả sơ đồ điều khiển hai dây và ba dây, phù hợp để nhận lệnh từ PLC, relay hoặc nút nhấn.
ATS130 không có màn hình LCD và không hướng đến commissioning qua menu phức tạp. Schneider sử dụng ba potentiometer có vạch chia rõ ràng để điều chỉnh các thông số cốt lõi. Cách thiết kế này giúp việc đưa máy vào hoạt động nhanh hơn.
ATS130N2D45LT có một relay output R1A–R1C dạng NO cùng một digital output DQ1 không lập trình. Relay có thể đóng tải tham chiếu 1A tại 250VAC hoặc 30VDC tùy loại tải và tuổi thọ yêu cầu.
Các tín hiệu này cho phép PLC hoặc mạch điều khiển ngoài nhận trạng thái starter. Trên mặt thiết bị còn có LED xanh cho nguồn điều khiển và LED vàng/đỏ phục vụ nhận biết pha vận hành hoặc lỗi.
Schneider trang bị EverLink power terminal và spring control terminal cho ATS130. Mục tiêu là giảm yêu cầu siết lại dây định kỳ do hiện tượng creep hoặc rung động của kết nối.
Thiết bị có chiều rộng khoảng 55mm, tương đồng với TeSys Deca Frame 3, hỗ trợ xây dựng cụm motor starter gọn. ATS130 có thể gắn trên DIN Rail hoặc backplate và lắp sát cạnh nhau trong điều kiện Schneider cho phép.
Soft start hạn chế thay đổi mô-men đột ngột lúc khởi động; voltage ramp stop có thể giúp quá trình dừng bơm mềm hơn trong hệ thống phù hợp.
Các tải quạt có quán tính thường phù hợp với quá trình tăng tốc có kiểm soát thay vì đóng nguồn trực tiếp.
Có thể sử dụng khi dòng, thời gian start và mô-men yêu cầu nằm trong capability của ATS130. Tải compressor nặng cần được kiểm tra sizing kỹ hơn.
Tăng tốc từ từ giúp giảm giật dây đai, trượt pulley, va đập hộp số và xô lệch sản phẩm.
Các tình trạng dưới đây là những lỗi soft starter và hệ truyền động điện nói chung có thể phát sinh do nguồn điện, tải, nhiệt độ, đấu dây, số lần khởi động hoặc linh kiện. Đây không phải khẳng định Schneider ATS130N2D45LT có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra đủ ba pha nguồn, motor circuit breaker, lệnh DI1/DI2, nguồn điều khiển 24VDC, dây tới motor và tải cơ khí trước khi xác định phần công suất hỏng.
Ramp hoặc mức khởi đầu có thể chưa phù hợp, motor bị quá tải hoặc cơ cấu bị kẹt. BOOST có thể hữu ích trong tải ma sát cao nhưng không thay thế việc sizing chính xác.
Setting khởi động có thể quá cao hoặc ramp quá ngắn, khiến đặc tính gần với DOL hơn mong muốn.
ATS130 có thermal protection cho chính starter. Số chu kỳ quá cao, nhiệt độ tủ lớn hoặc thời gian start kéo dài có thể gây quá nhiệt.
Cần kiểm tra bypass có chuyển trạng thái đúng hay không, dòng motor thực tế, terminal công suất và thông gió của tủ.
Không nên thay starter ngay. Kiểm tra nguồn lưới, cầu chì, circuit breaker, terminal và dây dẫn tới thiết bị trước.
Kiểm tra 24VDC control supply, common, mức logic DI1/DI2, kiểu 2-wire/3-wire và chương trình PLC.
Kiểm tra stop ramp và cách mạch điều khiển ngắt motor. Nếu contactor hoặc breaker cắt nguồn động lực ngay lập tức thì ATS130 không còn cơ hội thực hiện voltage ramp stop.
Dòng vận hành định mức Ie là 45A trong cấu hình in-line và ở nhiệt độ môi trường dưới 40°C.
Nguồn động lực 3 pha 200–480VAC với dung sai -15%/+10%.
Khoảng 11kW tại 230V và 22kW tại 400V hoặc 440V ở Normal Duty. Cần chọn theo dòng motor thực tế.
Nguồn và motor là ba pha nhưng soft starter sử dụng voltage control trên hai pha.
Có. Internal bypass là chức năng tiêu chuẩn của ATS130.
Có. ATS130 hỗ trợ voltage ramp stop và cũng có freewheel stop.
Không. Schneider ghi Integrated Motor Overload Protection: False. Cần phối hợp thiết bị bảo vệ motor phù hợp.
Có. Nguồn control circuit của ATS130N2D45LT là 24VDC ±10%.
ATS130N2D45LT là dòng cấu hình đơn giản bằng potentiometer, không có màn hình tích hợp. Schneider không liệt kê giao tiếp mạng tích hợp cho model này; nếu cần soft starter có truyền thông và chức năng số nâng cao nên xem dòng ATS430/ATS480 phù hợp.
Catalog ATS130 ghi kích thước thân khoảng 55mm rộng × 166mm cao × 165mm sâu, khối lượng khoảng 1.3kg. Khi thiết kế tủ nên ưu tiên bản vẽ kích thước Schneider hiện hành.
Schneider ATS130N2D45LT là soft starter Altivar ATS130 45A cho động cơ không đồng bộ 3 pha 200–480VAC, hỗ trợ công suất 11kW tại 230V và 22kW tại 400–440V. Thiết bị có điều khiển điện áp 2 pha, bypass tích hợp, soft start/soft stop, BOOST và hệ điều khiển 24VDC đơn giản.
Khi ATS130N2D45LT xuất hiện tình trạng motor không khởi động, tăng tốc chậm, khởi động quá giật, báo mất pha, quá nhiệt, không nhận lệnh 24VDC, không dừng mềm hoặc nóng bất thường sau khi motor đã chạy ổn định, cần kiểm tra nguồn, motor, tải cơ khí, thiết bị bảo vệ, setting và bypass trước khi kết luận phần công suất hỏng.
Nếu cần kiểm tra terminal, semiconductor công suất, mạch driver, bypass, potentiometer, nguồn 24VDC, digital input, relay output, hệ chẩn đoán hoặc PCB của Schneider Altivar Soft Starter ATS130N2D45LT, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
