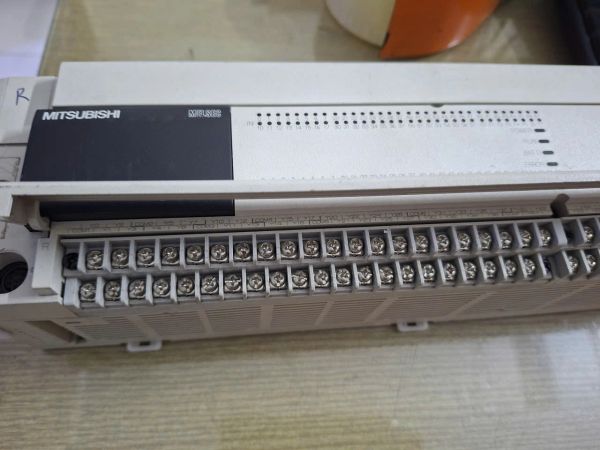

Mitsubishi Electric FX3U-128MR/ES-A là bộ điều khiển lập trình PLC thuộc dòng MELSEC-F FX3U, tích hợp tổng cộng 128 điểm I/O gồm 64 ngõ vào số 24VDC dạng sink/source và 64 ngõ ra relay. PLC sử dụng nguồn cấp 100–240VAC, phù hợp cho các hệ thống máy móc và dây chuyền tự động hóa cần số lượng I/O lớn nhưng vẫn muốn sử dụng một CPU PLC dạng compact.
Trong tài liệu Mitsubishi Electric toàn cầu, model thường được thể hiện dưới dạng FX3U-128MR/ES, trong khi một số catalogue và thị trường sử dụng ký hiệu FX3U-128MR/ES-A. Hãng cũng sử dụng cách ghi FX3U-128MR/ES(-A) trong tài liệu phần cứng. Đây là cùng nhóm PLC nguồn AC, input DC và output relay; không nên tự rút gọn thành FX3U-128MR rồi gán thông số của các model MT hoặc PLC FX3U có nguồn DC.
FX3U là thế hệ PLC compact hiệu năng cao của Mitsubishi, có bộ nhớ chương trình tích hợp 64.000 steps và tốc độ xử lý lệnh cơ bản khoảng 0,065µs/lệnh. Ngoài 128 I/O có sẵn, nền tảng FX3U hỗ trợ mở rộng I/O, analog, truyền thông, positioning và network để đáp ứng các hệ thống điều khiển phức tạp hơn.
Điểm nổi bật của FX3U-128MR/ES-A là số lượng I/O tích hợp lớn. CPU có sẵn 64 digital input và 64 relay output, tổng cộng 128 điểm ngay trên main unit. Cấu hình này giảm số module expansion cần lắp trong những hệ thống đã có số lượng cảm biến và cơ cấu chấp hành tương đối lớn.
64 input sử dụng tín hiệu 24VDC và hỗ trợ sink/source. Nhờ đó PLC có thể phối hợp với nhiều cảm biến và thiết bị công nghiệp sử dụng kiểu wiring NPN hoặc PNP phù hợp với cách đấu nguồn input.
64 output của model MR là dạng relay. Relay output thích hợp khi hệ thống cần đóng cắt nhiều loại nguồn và tải khác nhau trong phạm vi thông số cho phép, nhưng tốc độ đóng cắt thấp hơn transistor output và không phù hợp cho ứng dụng phát xung tốc độ cao trực tiếp từ các ngõ ra relay này.
Ký tự R đặc biệt quan trọng. Nếu đổi thành MT thì PLC chuyển sang ngõ ra transistor. Vì vậy FX3U-128MR/ES-A không được nhập thông số phát xung tốc độ cao của output transistor FX3U-128MT/ES hoặc FX3U-128MT/ESS.
FX3U-128MR/ES sử dụng 64 digital input 24VDC. Dải tín hiệu danh định được Mitsubishi công bố là 24VDC ±10%. Input có cách ly bằng photocoupler và LED trạng thái giúp người vận hành quan sát nhanh ngõ vào nào đang ON.
Các input thông thường có response time khoảng 10ms. Một số ngõ vào tốc độ cao đầu tiên có digital filter tích hợp và có thể điều chỉnh thời gian lọc theo chương trình, hỗ trợ tốt hơn cho ứng dụng đếm xung hoặc nhận tín hiệu tốc độ cao.
Khi cảm biến đã hoạt động nhưng PLC không nhận Input, cần kiểm tra điện áp 24VDC, cách đấu sink/source, chân S/S, common, dây tín hiệu và LED X tương ứng trước khi xác định mạch input PLC bị hỏng.
FX3U-128MR/ES-A có 64 output relay. Mitsubishi công bố điện áp tải tối đa thông thường 30VDC hoặc 240VAC khi áp dụng các yêu cầu tiêu chuẩn tương ứng, với dòng tối đa khoảng 2A trên một output trong điều kiện được hãng quy định.
Tổng dòng của từng nhóm common vẫn phải tuân thủ giới hạn riêng. Không nên hiểu 64 output × 2A là PLC có thể đồng thời cấp toàn bộ dòng đó. Việc thiết kế phải kiểm tra số output trên mỗi common và tổng tải của nhóm terminal.
Đối với tải cảm, Mitsubishi công bố mức tải khoảng 80VA. Khi điều khiển contactor, solenoid hoặc relay có cuộn cảm, nên sử dụng phần tử chống xung phù hợp để giảm hồ quang và kéo dài tuổi thọ tiếp điểm relay.
FX3U-128MR/ES-A là phiên bản MR – Relay Output. Relay là cơ cấu cơ điện và có response time khoảng 10ms, vì vậy không thích hợp cho điều khiển pulse train tốc độ cao như khi điều khiển trực tiếp servo hoặc stepper bằng các output transistor.
Nếu ứng dụng yêu cầu phát xung tốc độ cao từ output tích hợp, cần xem xét dòng FX3U-128MT phù hợp hoặc sử dụng module positioning/high-speed output chuyên dụng. Không được lấy khả năng pulse output của MT rồi ghi vào thông số của MR.
FX3U có bộ nhớ chương trình tích hợp 64K steps RAM. Đây là dung lượng lớn đối với dòng compact PLC, cho phép triển khai chương trình điều khiển máy, logic trình tự, timer, counter, xử lý dữ liệu và nhiều chức năng ứng dụng trong cùng CPU.
RAM được backup bởi pin lithium tích hợp. Mitsubishi công bố tuổi thọ pin tham khảo khoảng 5 năm trong điều kiện sử dụng quy định. PLC cũng hỗ trợ Flash Memory Cassette tùy chọn để trao đổi hoặc lưu chương trình theo cấu hình tương thích.
FX3U hỗ trợ sửa chương trình trong khi RUN và có chức năng bảo vệ chương trình bằng password/entry code. Khi bảo trì máy cũ, cần sao lưu project trước khi thay CPU, pin hoặc thay đổi vùng memory.
FX3U được Mitsubishi định vị là PLC compact tốc độ cao. Thời gian xử lý lệnh cơ bản đạt khoảng 0,065µs/instruction, còn applied instruction bắt đầu từ khoảng 0,642µs và thay đổi theo loại lệnh.
Tốc độ CPU cao giúp giảm scan time khi chương trình có nhiều logic điều khiển. Tuy nhiên scan time thực tế còn phụ thuộc độ dài chương trình, số lượng lệnh phức tạp, interrupt, communication và các module mở rộng đang sử dụng.
FX3U có bộ đếm tốc độ cao tích hợp. Với hardware counter, một số cấu hình 1 pha có thể nhận tín hiệu tới 100kHz, trong khi cấu hình 2 pha hỗ trợ tới khoảng 50kHz theo điều kiện Mitsubishi quy định.
Khả năng này phù hợp cho encoder, cảm biến tốc độ hoặc tín hiệu xung đầu vào. Tuy nhiên số kênh và tần số tối đa phụ thuộc cách sử dụng đồng thời các input nên cần đối chiếu manual khi thiết kế ứng dụng tốc độ cao.
Mặc dù FX3U-128MR/ES-A đã có 128 I/O tích hợp, kiến trúc FX3U vẫn cho phép mở rộng thêm I/O và thiết bị mạng. Mitsubishi công bố hệ thống có thể điều khiển tối đa 384 điểm I/O khi kết hợp local I/O và remote I/O CC-Link hoặc AnyWireASLINK theo giới hạn cấu hình.
Ngoài digital I/O, hệ thống FX3U còn có thể kết hợp các module hoặc adapter cho analog input/output, temperature, high-speed input, positioning và communication. Khả năng mở rộng này giúp CPU phù hợp cả máy độc lập lẫn dây chuyền có nhiều thiết bị ngoại vi.
Nền tảng FX3U hỗ trợ nhiều phương án truyền thông thông qua expansion board, special adapter hoặc module chuyên dụng. Các lựa chọn của Mitsubishi gồm RS-232, RS-422, RS-485 và các giải pháp network phù hợp với từng cấu hình.
Nhờ đó PLC có thể trao đổi dữ liệu với HMI, biến tần, thiết bị đo, máy tính hoặc các bộ điều khiển khác. Tuy nhiên không nên mô tả mọi interface mở rộng là “có sẵn onboard” trên FX3U-128MR/ES-A vì nhiều giao tiếp yêu cầu board hoặc adapter tùy chọn.
128 I/O tích hợp giúp PLC phù hợp cho máy có nhiều công tắc hành trình, cảm biến quang, nút nhấn, relay, contactor và van điện từ.
CPU tốc độ cao, timer, counter và khả năng mở rộng analog/communication cho phép FX3U triển khai các trình tự máy tương đối phức tạp.
Số lượng relay output lớn phù hợp cho các hệ thống có nhiều motor starter, contactor và relay trung gian cần điều khiển ON/OFF.
FX3U có thể tích hợp với HMI, biến tần, module analog và network để trở thành bộ điều khiển trung tâm cho nhiều loại máy công nghiệp.
Các tình trạng dưới đây là những lỗi PLC và hệ thống điều khiển công nghiệp có thể phát sinh do nguồn điện, thời gian sử dụng, pin, relay output, terminal, wiring, chương trình hoặc module mở rộng. Đây không phải khẳng định Mitsubishi FX3U-128MR/ES-A có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Kiểm tra điện áp nguồn AC, cầu chì, terminal L/N và tình trạng mạch nguồn. FX3U-128MR/ES-A sử dụng nguồn 100–240VAC; không được cấp trực tiếp 24VDC như một số PLC FX3U nguồn DC khác.
Kiểm tra nguồn 24VDC, cách đấu sink/source, common S/S, cảm biến và LED Input. Nếu wiring chính xác nhưng một kênh vẫn không nhận, mạch input hoặc photocoupler tương ứng có thể cần kiểm tra.
Có thể tiếp điểm relay output đã mòn hoặc cháy, common output mất nguồn, terminal lỏng hoặc tải phía ngoài bị lỗi. LED Y sáng chỉ cho biết PLC đang phát lệnh logic, không đảm bảo tiếp điểm relay và mạch tải bên ngoài đang hoạt động tốt.
Tải vượt giới hạn, đóng cắt quá nhiều hoặc hồ quang từ tải cảm có thể làm tiếp điểm relay xuống cấp. Cần kiểm tra tải thực tế và phần tử chống xung trước khi thay relay.
Pin lithium dùng để backup các vùng nhớ cần duy trì. Khi pin suy giảm cần sao lưu chương trình trước khi thực hiện thay thế và tuân thủ quy trình của Mitsubishi để tránh mất dữ liệu.
Không nên kết luận CPU hỏng ngay. Cần kiểm tra Input, Output, interlock, timer, counter, dữ liệu register, sensor, wiring và chương trình đang được nạp vào PLC.
Kiểm tra board/adapter truyền thông, baud rate, station number, protocol, dây tín hiệu và parameter của thiết bị kết nối. Nếu CPU vẫn RUN bình thường, lỗi có thể chỉ nằm ở phần communication.
Theo thông tin vòng đời hiện hành của Mitsubishi Electric, FX3U-128MR/ES đang thuộc nhóm sản phẩm dự kiến ngừng kinh doanh trong tương lai. Hãng công bố mốc kết thúc nhận đơn dự kiến tháng 03/2028 và ngừng sản phẩm vào khoảng tháng 09/2028, tùy tình hình bán hàng tại từng quốc gia.
Mitsubishi hiện cũng đưa ra các cấu hình FX5U hoặc FX5UJ kết hợp module mở rộng như phương án thay thế cho hệ thống cần số lượng I/O tương đương. Tuy nhiên khi thay PLC FX3U đang vận hành bằng FX5, cần chuyển đổi chương trình, kiểm tra wiring, communication, module đặc biệt và logic máy; không nên coi đây là thay thế phần cứng trực tiếp 1:1.
PLC có 128 I/O tích hợp, gồm 64 digital input và 64 digital output.
Ký hiệu MR xác định đây là phiên bản Relay Output. Các phiên bản FX3U-128MT mới sử dụng transistor output.
Nguồn định mức là 100–240VAC, với dải điện áp nguồn cho phép khoảng 85–264VAC theo thông số Mitsubishi.
64 input tích hợp sử dụng tín hiệu 24VDC ±10% và hỗ trợ sink/source.
FX3U có bộ nhớ chương trình tích hợp tối đa 64.000 steps.
64 output tích hợp của model MR là relay nên không phù hợp phát pulse train tốc độ cao. Nếu cần chức năng positioning tốc độ cao phải sử dụng cấu hình transistor hoặc module chuyên dụng phù hợp.
Mitsubishi sử dụng model FX3U-128MR/ES trên trang thông số toàn cầu và cũng thể hiện FX3U-128MR/ES(-A) trong tài liệu dòng FX3U. Vì vậy khi thay thiết bị cần kiểm tra toàn bộ hậu tố trên tem PLC thực tế.
Có. Nền tảng FX3U hỗ trợ I/O extension và remote I/O, với tổng hệ thống có thể đạt tới 384 điểm trong cấu hình phù hợp theo giới hạn Mitsubishi.
Mitsubishi FX3U-128MR/ES-A là PLC MELSEC-F hiệu năng cao với 128 I/O tích hợp, gồm 64 input 24VDC sink/source và 64 relay output, sử dụng nguồn 100–240VAC, bộ nhớ chương trình 64K steps và tốc độ xử lý lệnh cơ bản khoảng 0,065µs. Khả năng mở rộng I/O, analog, truyền thông và network giúp FX3U được sử dụng rộng rãi trong nhiều hệ thống máy công nghiệp.
Khi PLC gặp tình trạng mất nguồn, không RUN, báo ERROR, mất chương trình, Input không nhận, Relay Output không đóng, output bị dính, mất giao tiếp với HMI/biến tần hoặc module mở rộng không được nhận, cần kiểm tra nguồn, wiring, terminal, pin, chương trình và thiết bị ngoại vi trước khi xác định bo mạch PLC bị hỏng.
Nếu cần kiểm tra mạch nguồn, CPU, Digital Input, Relay Output, terminal, battery, memory, expansion bus hoặc communication của Mitsubishi FX3U-128MR/ES-A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
