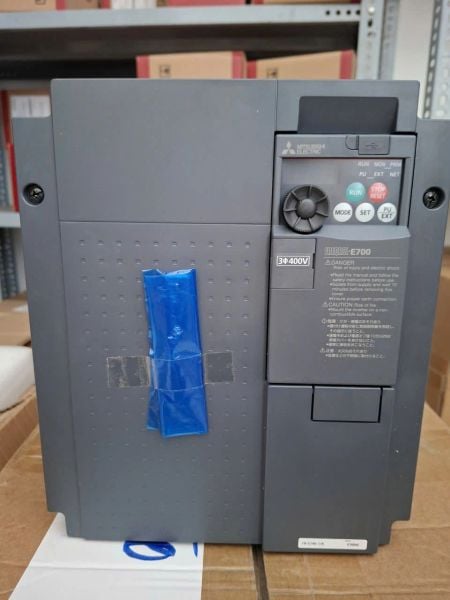

Mitsubishi Electric FR-E740-11K là biến tần thuộc dòng FREQROL-E700, được thiết kế cho động cơ không đồng bộ 3 pha công suất đến 11kW trong hệ thống điện lớp 400V. Thiết bị sử dụng nguồn đầu vào 3 pha 380–480VAC 50/60Hz, có dòng ngõ ra định mức 23A và công suất ngõ ra định mức 17,5kVA.
FR-E740-11K thuộc dòng biến tần compact hiệu năng cao của Mitsubishi Electric, hỗ trợ nhiều phương pháp điều khiển như V/F Control, Advanced Magnetic Flux Vector Control, General-purpose Magnetic Flux Vector Control và Optimum Excitation Control. Dải tần số đầu ra rộng từ 0,2 đến 400Hz giúp thiết bị phù hợp với nhiều ứng dụng motor như băng tải, máy công nghiệp, quạt, bơm và các cơ cấu truyền động cần điều chỉnh tốc độ.
Model cần xác định chính xác là FR-E740-11K. Ký hiệu E740 thể hiện dòng FR-E700 lớp nguồn 3 pha 400V, còn 11K tương ứng mức công suất motor áp dụng 11kW. Không nên nhầm với FR-E720-11K thuộc lớp điện áp 200V hoặc FR-E740-11KSC là biến thể có chức năng safety stop và terminal điều khiển khác.
Việc đọc đầy đủ model rất quan trọng. FR-E720-11K cũng có công suất 11kW nhưng thuộc lớp nguồn 200V, trong khi FR-E740-11K sử dụng nguồn 3 pha 380–480V. Hai thiết bị không thể được xem là cùng một model chỉ vì có cùng công suất.
FR-E740-11K sử dụng nguồn đầu vào định mức 3 pha 380–480VAC, 50/60Hz. Mitsubishi công bố dải dao động điện áp nguồn cho phép khoảng 325–528VAC và tần số nguồn có thể dao động trong khoảng ±5%.
Điều này phù hợp với hệ thống điện công nghiệp 380V/400V phổ biến. Tuy nhiên trước khi cấp điện cần kiểm tra điện áp thực tế giữa các pha, tình trạng mất pha, CB/MCCB, contactor và terminal R/L1, S/L2, T/L3.
Không được cấp nguồn 3 pha 220V và kỳ vọng FR-E740-11K hoạt động như dòng FR-E720. Ngược lại, điện áp vượt phạm vi cho phép có thể làm biến tần báo lỗi hoặc gây hư hỏng phần công suất.
Mitsubishi công bố dòng ngõ ra định mức của FR-E740-11K là 23A và công suất ngõ ra định mức 17,5kVA. Đây là những thông số cần được đối chiếu với nameplate motor trước khi cài đặt.
Không nên chỉ nhìn motor ghi 11kW rồi kết luận chắc chắn tương thích. Motor cùng công suất có thể có dòng định mức khác nhau tùy hiệu suất, số cực, điện áp, loại motor và đặc tính tải. Thông số Pr.9 Electronic Thermal O/L Relay cần được thiết lập theo dòng định mức thực tế của motor.
Nếu motor thường xuyên yêu cầu dòng cao hơn khả năng biến tần do tải nặng, cơ cấu bị kẹt hoặc lựa chọn công suất không phù hợp, FR-E740-11K có thể kích hoạt các chức năng giới hạn dòng hoặc bảo vệ quá dòng.
FR-E700 có overload current rating được Mitsubishi công bố ở mức 150% trong 60 giây và 200% trong 3 giây theo đặc tính inverse-time. Khả năng này hỗ trợ biến tần vượt qua những khoảng tải tăng ngắn mà không lập tức trip.
Tuy nhiên đây không phải khả năng chạy liên tục ở 150% hoặc 200% tải. Khi motor bị quá tải kéo dài, nhiệt độ IGBT, motor và linh kiện công suất tăng cao và các chức năng bảo vệ sẽ tác động để hạn chế hư hỏng.
Dòng FREQROL-E700 hỗ trợ dải tần số đầu ra từ 0,2 đến 400Hz. Điều này cho phép cài đặt tốc độ motor trong phạm vi rộng hơn nhiều so với tần số lưới 50Hz/60Hz thông thường.
Tuy nhiên không phải motor nào cũng được phép chạy tới 400Hz. Giới hạn tốc độ phải dựa trên thông số motor, bạc đạn, quạt làm mát, tải cơ khí và giới hạn tốc độ của máy. Đặt tần số cao hơn khả năng cơ khí có thể gây nguy hiểm cho motor và thiết bị truyền động.
Với ứng dụng thông thường, người dùng thường cài tần số tối đa theo nameplate motor hoặc yêu cầu của máy thay vì tận dụng toàn bộ dải 400Hz.
Điều khiển V/F là phương pháp cơ bản, phù hợp với nhiều ứng dụng quạt, bơm và máy công nghiệp không yêu cầu điều khiển mô-men chính xác ở tốc độ thấp.
FR-E700 hỗ trợ Advanced Magnetic Flux Vector Control để cải thiện khả năng điều khiển motor và phản ứng tải. Mitsubishi công bố mức torque 150% tại 0,5Hz cho nhóm công suất từ 5,5K đến 15K khi áp dụng cấu hình phù hợp.
Chế độ Magnetic Flux Vector giúp cải thiện đặc tính mô-men so với V/F thông thường và được sử dụng trong những hệ thống cần phản ứng tải tốt hơn.
Optimum Excitation Control hướng đến tối ưu hiệu suất motor trong những điều kiện tải phù hợp, hỗ trợ giảm tổn hao năng lượng khi không cần duy trì từ thông ở mức cao liên tục.
Một đặc điểm của dòng FR-E700 là chức năng auto tuning có thể nhận dạng thông số motor mà không cần thực hiện một quá trình quay thử motor theo cách thông thường. Điều này hữu ích với máy đã lắp cơ khí hoàn chỉnh hoặc hệ thống khó cho phép motor quay tự do trong quá trình commissioning.
Sau khi nhập đúng thông số nameplate và thực hiện tuning theo manual, biến tần có thể tối ưu các tham số điều khiển phù hợp hơn với motor đang sử dụng.
Mitsubishi trang bị brake transistor cho dòng FR-E700 từ 0,4K đến 15K. Với FR-E740-11K, người dùng có thể kết hợp điện trở phanh tùy chọn phù hợp để tăng khả năng xử lý năng lượng tái sinh trong các ứng dụng giảm tốc nhanh.
Điện trở phanh phải được lựa chọn theo hướng dẫn Mitsubishi. Không nên đấu tùy ý một điện trở công suất không đúng trị số vào terminal P/+ và PR vì có thể quá tải transistor phanh hoặc làm điện trở quá nhiệt.
Với tải có năng lượng tái sinh lớn hoặc chu kỳ hãm liên tục, cần tính toán braking duty và có thể phải sử dụng giải pháp regenerative/brake unit khác phù hợp thay vì chỉ dựa vào điện trở phanh tích hợp.
Dòng FR-E700 hỗ trợ kết nối EIA-485/RS-485 và Modbus RTU trong cấu hình tiêu chuẩn, giúp biến tần có thể giao tiếp với PLC, HMI hoặc hệ thống điều khiển phù hợp.
Ngoài ra dòng tiêu chuẩn có cổng USB mini-B để kết nối máy tính sử dụng phần mềm Mitsubishi FR Configurator. Kỹ thuật viên có thể sử dụng phần mềm để hỗ trợ cài parameter, giám sát trạng thái và phân tích vận hành.
FR-E700 cũng có khả năng mở rộng thêm một số option truyền thông như CC-Link, PROFIBUS-DP và DeviceNet thông qua option tương thích. Các network này không nên được mô tả là tích hợp sẵn trên FR-E740-11K nếu chưa lắp option.
Khi thay biến tần trong tủ cũ, kích thước và khoảng cách lỗ bắt vít là những thông tin quan trọng vì model 11K có thân lớn hơn đáng kể so với các mức công suất nhỏ. Tủ phải bảo đảm khoảng trống cho làm mát và thao tác dây nguồn.
Biến tần hỗ trợ điều chỉnh tốc độ băng tải, tăng giảm tốc mềm và giới hạn dòng khi tải thay đổi.
FR-E740-11K có thể điều khiển bơm 3 pha phù hợp, cho phép thay đổi tốc độ và lưu lượng theo yêu cầu hệ thống.
Với tải quạt, điều chỉnh tốc độ bằng biến tần có thể hỗ trợ kiểm soát lưu lượng gió và giảm điện năng khi hệ thống không cần chạy toàn tải.
Khả năng điều khiển vector và giới hạn dòng phù hợp với nhiều máy cần điều chỉnh tốc độ theo từng giai đoạn vận hành.
Dải tần rộng, khả năng truyền thông và nhiều input/output lập trình giúp FR-E700 có thể tích hợp vào hệ thống PLC, HMI và máy tự động.
Các lỗi dưới đây là những vấn đề có thể phát sinh ở biến tần công nghiệp do nguồn điện, motor, tải, môi trường, linh kiện lão hóa hoặc cài đặt. Đây không phải khẳng định Mitsubishi FR-E740-11K có lỗi thiết kế hoặc chắc chắn sẽ gặp các tình trạng này.
Cần kiểm tra điện áp R/L1, S/L2, T/L3, CB/MCCB, cầu chì, terminal và mạch nguồn. Nếu điện áp đầu vào đầy đủ nhưng màn hình không hiển thị, mạch nguồn switching hoặc DC Bus có thể cần kiểm tra sâu hơn.
Nguyên nhân có thể liên quan motor quá tải, dây U/V/W chạm chập, tăng tốc quá nhanh, cơ cấu máy bị kẹt, IGBT lỗi hoặc parameter motor chưa phù hợp.
Quá áp thường cần kiểm tra điện áp nguồn và năng lượng tái sinh trong quá trình giảm tốc. Với tải quán tính lớn, thời gian giảm tốc quá ngắn có thể làm điện áp DC Bus tăng cao.
Cần kiểm tra điện áp motor, dòng định mức Pr.9, tần số base, phương pháp điều khiển, auto tuning và tình trạng tải cơ khí. Không nên tăng torque boost quá mức trước khi xác định nguyên nhân.
Cần kiểm tra parameter, carrier frequency, dây motor, cách nối đất và tình trạng cơ khí. Nếu motor chỉ rung ở một vùng tần số nhất định, có thể cần xem xét resonance hoặc jump frequency.
FR-E740-11K sử dụng forced air cooling. Quạt bị yếu, bụi bẩn hoặc nhiệt độ tủ quá cao có thể làm khả năng tản nhiệt giảm. Cần vệ sinh khe gió và kiểm tra quạt định kỳ.
Cần kiểm tra baud rate, station number, parity, protocol, dây truyền thông và termination. Nếu biến tần vẫn điều khiển motor bình thường thì lỗi có thể chỉ nằm ở phần communication.
Không nên chỉ reset nhiều lần. Cần ghi lại chính xác fault code và điều kiện xảy ra lỗi để xác định nguyên nhân ở nguồn, tải, motor, nhiệt độ hay phần công suất.
FR-E740-11K có quạt làm mát cưỡng bức nên cần được lắp trong tủ có khả năng thông gió phù hợp. Không nên để bụi bẩn bít các khe làm mát hoặc bố trí thiết bị sinh nhiệt lớn ngay sát đường hút gió của biến tần.
Dây nguồn và dây motor cần chọn tiết diện phù hợp. Catalogue Mitsubishi đưa ra kích thước dây tham khảo khoảng 5,5mm² cho các đường nguồn chính trong điều kiện tiêu chuẩn, nhưng lựa chọn thực tế còn phải xét chiều dài dây, phương pháp lắp, nhiệt độ, tiêu chuẩn điện và dòng tải.
Phải nối đất đúng cho biến tần và motor. Dây tín hiệu điều khiển hoặc truyền thông nên được đi tách khỏi dây công suất để giảm nhiễu.
Không được đóng cắt contactor ở ngõ ra U/V/W liên tục trong khi biến tần đang vận hành nếu hệ thống không được thiết kế cho thao tác đó. Khi kiểm tra cách điện motor cũng cần cô lập biến tần khỏi phép đo megohm theo hướng dẫn bảo trì phù hợp.
Hai model cùng được ghi 11K nhưng khác hoàn toàn về cấp điện áp. Khi mua biến tần thay thế phải đọc đúng E720 hay E740 trên nameplate.
FR-E740-11K là model terminal điều khiển tiêu chuẩn. FR-E740-11KSC thuộc biến thể có safety stop function và sử dụng cấu trúc terminal điều khiển tương ứng.
Thông số công suất và lớp điện áp có thể giống nhau nhưng không nên coi hai mã là hoàn toàn đồng nhất. Khi thay trên máy cần xác định chính xác terminal, wiring và chức năng safety hiện tại.
FR-E740-11K thuộc dòng FR-E700 tiêu chuẩn đã được Mitsubishi Electric ngừng sản xuất. Hãng công bố FR-E800 là dòng kế nhiệm và lịch ngừng sản xuất FR-E700 tiêu chuẩn với thời hạn nhận đơn đến cuối tháng 10/2023.
Mitsubishi công bố dịch vụ sửa chữa FR-E700 tiêu chuẩn dự kiến được tiếp nhận tới cuối tháng 10/2030, với điều kiện phụ thuộc khả năng cung cấp service parts. Do đó nếu một sản phẩm FR-E740-11K hiện được rao là “mới”, cách hiểu phù hợp là hàng chưa qua sử dụng, hàng tồn kho hoặc hàng còn mới trên thị trường, không có nghĩa model này đang tiếp tục được nhà máy sản xuất mới trong năm hiện tại.
Khi thay thế dài hạn có thể xem xét dòng FREQROL-E800 phù hợp, nhưng việc chuyển model phải kiểm tra lại kích thước, terminal, parameter, communication, chức năng điều khiển và chương trình PLC thay vì coi là thay thế trực tiếp 1:1.
Mitsubishi công bố model FR-E740-11K dùng cho motor công suất tối đa 11kW trong điều kiện tiêu chuẩn.
Dòng ngõ ra định mức là 23A và công suất ngõ ra định mức là 17,5kVA.
Nguồn định mức là 3 pha 380–480VAC, 50/60Hz. Mitsubishi công bố vùng điện áp AC cho phép khoảng 325–528V.
Có. Đây là model lớp 400V, ngõ ra 3 pha nằm trong nhóm 380–480V và điện áp ngõ ra tối đa không vượt quá điện áp nguồn cấp.
Dòng FR-E700 hỗ trợ tần số đầu ra từ 0,2 đến 400Hz. Tần số tối đa thực tế cần giới hạn theo motor và máy sử dụng.
Có. Dòng FR-E700 tiêu chuẩn hỗ trợ EIA-485/RS-485 và Modbus RTU. Những mạng khác như CC-Link hoặc PROFIBUS cần option phù hợp.
Biến tần có transistor phanh tích hợp trong thiết kế FR-E700 0,4K–15K, nhưng điện trở phanh là hạng mục cần lựa chọn và kết nối phù hợp theo ứng dụng.
Không. FR-E700 tiêu chuẩn đã được Mitsubishi ngừng sản xuất. Một thiết bị FR-E740-11K được bán dưới trạng thái “mới” hiện nay có thể là hàng chưa sử dụng hoặc tồn kho.
FR-E740-11K thuộc lớp điện áp 400V và dùng nguồn 3 pha 380–480V. FR-E720-11K thuộc lớp 200V nên thông số nguồn và dòng điện hoàn toàn khác.
Mitsubishi FR-E740-11K là biến tần FREQROL-E700 công suất 11kW, sử dụng nguồn 3 pha 380–480VAC, dòng ngõ ra định mức 23A, công suất 17,5kVA và dải tần số điều khiển 0,2–400Hz. Thiết bị hỗ trợ nhiều phương pháp điều khiển motor, RS-485/Modbus RTU, chức năng bảo vệ và khả năng mở rộng phù hợp với nhiều hệ thống máy công nghiệp.
Khi biến tần gặp tình trạng không lên nguồn, báo quá dòng, quá áp, thấp áp, quá nhiệt, motor không chạy, chạy yếu, rung, mất pha output, mất giao tiếp hoặc quạt làm mát bất thường, cần kiểm tra nguồn 3 pha, motor, parameter, wiring, DC Bus và tầng công suất trước khi xác định linh kiện bị hỏng.
Nếu cần kiểm tra mạch nguồn, diode chỉnh lưu, tụ DC Bus, IGBT, driver, cảm biến dòng, bo điều khiển, quạt làm mát, keypad, RS-485, terminal hoặc ngõ ra U/V/W của Mitsubishi FR-E740-11K 11kW, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án thay thế phù hợp.
