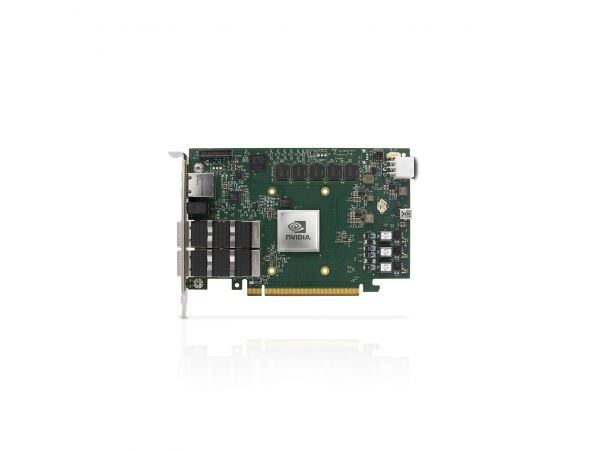

NVIDIA BlueField-2 E-Series MBF2M516A-EECOT – DPU VPI 100GbE/HDR100/EDR, Dual QSFP56, PCIe 4.0 x16

NVIDIA MBF2M516A-EECOT là Data Processing Unit thuộc dòng BlueField-2 E-Series, được thiết kế cho máy chủ và trung tâm dữ liệu cần cả Ethernet tốc độ cao và InfiniBand trên cùng nền tảng VPI. Card tích hợp BlueField-2 SoC 8 nhân, bộ nhớ DDR4 ECC, eMMC và các giao diện quản trị riêng, cho phép chạy môi trường phần mềm trực tiếp trên DPU để giảm tải một phần công việc hạ tầng khỏi CPU host.

Điểm quan trọng của MBF2M516A-EECOT là khả năng VPI – Virtual Protocol Interconnect. Hai cổng QSFP56 của card có thể phục vụ Ethernet lên tới 100GbE hoặc InfiniBand HDR100/EDR và các chuẩn InfiniBand thấp hơn. Card kết nối với máy chủ thông qua PCI Express Gen4 x16, phù hợp với các workload mạng và lưu trữ có yêu cầu băng thông host lớn.

Model cần nhập chính xác là MBF2M516A-EECOT, NVIDIA SKU 900-9D219-0086-ST0, PSID MT_0000000376. Đây là biến thể Crypto Enabled và Secure Boot Enabled. Không được nhầm với MBF2M516A-EEEOT chỉ bật Crypto nhưng tắt Secure Boot hoặc MBF2M516A-EENOT tắt cả Crypto và Secure Boot.

Thông số kỹ thuật NVIDIA MBF2M516A-EECOT

• Thương hiệu: NVIDIA.
• Dòng sản phẩm: NVIDIA BlueField-2 DPU.
• Series: BlueField-2 E-Series.
• Legacy OPN / Model: MBF2M516A-EECOT.
• NVIDIA SKU: 900-9D219-0086-ST0.
• PSID: MT_0000000376.
• Device ID: 41686.
• Lifecycle trong tài liệu NVIDIA hiện tại: End of Life.
• BlueField-2 SoC: E-Series.
• Số nhân xử lý: 8 cores.
• Tần số SoC được NVIDIA liệt kê: 430MHz/2000MHz.
• Loại giao tiếp mạng: VPI – Ethernet và InfiniBand.
• Số cổng dữ liệu: 2.
• Connector: Dual QSFP56, hỗ trợ kết nối quang hoặc đồng phù hợp.
• Ethernet tối đa: 100GbE.
• Ethernet hỗ trợ: 100/50/25/10/1Gb/s cùng các chuẩn Ethernet tương ứng.
• InfiniBand tối đa: HDR100.
• InfiniBand hỗ trợ: HDR100, EDR, FDR, QDR, DDR và SDR.
• HDR100: 2 lane x 50Gb/s mỗi lane.
• Host interface: PCI Express Gen4 x16.
• PCIe SERDES: 16.0GT/s.
• Tương thích PCIe: Gen4, đồng thời tương thích Gen3, Gen2 và Gen1.1 theo tài liệu NVIDIA.
• RAM onboard: 16GB DDR4 ECC.
• Tốc độ RAM: 3200MT/s.
• Cấu hình RAM: single-channel, 64-bit dữ liệu + 8-bit ECC.
• Bộ nhớ eMMC: 64GB.
• 1GbE OOB Management: có.
• Crypto: Enabled.
• Secure Boot: Enabled.
• Form factor: FHHL – Full-Height Half-Length.
• Kích thước card: 115,15 x 167,65 mm.
• Kích thước bracket: khoảng 121,0 x 18,4 mm.
• Điện áp: 12V.
• Công suất tối đa cấp qua mỗi QSFP56: 2,5W.
• Nhiệt độ hoạt động: 0°C đến 55°C.
• Nhiệt độ không hoạt động: -40°C đến 70°C.
• Độ ẩm hoạt động: 10% đến 85% RH.
• Độ ẩm không hoạt động: 10% đến 90% RH.
• RoHS: compliant.

VPI – Ethernet 100GbE và InfiniBand HDR100/EDR

VPI là một trong những đặc điểm quan trọng nhất của MBF2M516A-EECOT. Thay vì chỉ hoạt động ở Ethernet như dòng CENOT/CEEOT, model EECOT hỗ trợ cả Ethernet và InfiniBand. Điều này giúp cùng một DPU có thể được triển khai trong nhiều loại hạ tầng mạng trung tâm dữ liệu khác nhau.

Ở chế độ Ethernet, NVIDIA công bố tốc độ tới 100GbE và hỗ trợ các mức 100/50/25/10/1Gb/s cùng nhiều chuẩn như 100GBASE-CR4, KR4, SR4, 50GBASE-R2/R4, 40GbE, 25GBASE-R và các chế độ 10GbE/Gigabit tương ứng.

Ở chế độ InfiniBand, card hỗ trợ HDR100, EDR, FDR, QDR, DDR và SDR. HDR100 được NVIDIA mô tả với hai lane 50Gb/s mỗi lane. Đây là HDR100, không phải HDR 200Gb/s đầy đủ. Vì vậy không được nhập MBF2M516A-EECOT thành DPU InfiniBand 200Gb/s.

Hai cổng QSFP56 trên MBF2M516A-EECOT

Card sử dụng hai connector QSFP56. Hai cổng này có thể kết nối module quang hoặc cáp đồng phù hợp với chế độ Ethernet hoặc InfiniBand đang được triển khai. Việc connector có hình thức QSFP56 không có nghĩa mọi module QSFP56 đều tương thích.

Khi sử dụng Ethernet cần kiểm tra chuẩn transceiver, loại sợi, bước sóng, FEC và cấu hình switch. Khi sử dụng InfiniBand cần xác nhận cable/transceiver và switch hỗ trợ đúng HDR100, EDR hoặc chuẩn đang chọn. Hai phía của liên kết phải có cấu hình tương thích.

PCI Express Gen4 x16

MBF2M516A-EECOT kết nối với máy chủ qua PCI Express Gen4 x16, tương ứng 16 lane PCIe với SERDES 16.0GT/s. Băng thông host lớn giúp DPU phục vụ lưu lượng 100GbE hoặc HDR100 đồng thời xử lý các tác vụ trên BlueField-2 SoC.

Không nên nhầm PCIe Gen4 x16 của MBF2M516A-EECOT với PCIe Gen4 x8 của một số BlueField-2 25GbE. Khe PCIe x16 về hình dạng cũng chưa chắc có đủ x16 lane điện; cần kiểm tra manual của server và cấu hình lane khi nhiều khe mở rộng được sử dụng.

BlueField-2 E-Series 8-core

DPU tích hợp BlueField-2 E-Series 8-core với thông số tần số NVIDIA liệt kê là 430MHz/2000MHz. Đây là SoC riêng trên card, cho phép chạy môi trường phần mềm BlueField và thực hiện các chức năng hạ tầng mà NIC truyền thống không thể thực hiện độc lập.

E-Series 2.0GHz cần được phân biệt với BlueField-2 P-Series có các mức xung cao hơn ở một số model. Không được lấy 2.5GHz hoặc 2.75GHz từ P-Series để gán cho MBF2M516A-EECOT.

16GB DDR4 ECC và 64GB eMMC

NVIDIA trang bị 16GB DDR4 ECC 3200MT/s onboard cho MBF2M516A-EECOT. Cấu hình bộ nhớ là single-channel với bus 64-bit dữ liệu cộng 8-bit ECC. RAM được gắn trực tiếp trên card và không phải DIMM có thể nâng cấp như RAM server.

Card còn tích hợp 64GB eMMC dùng cho môi trường boot và phần mềm của DPU. Khi card xuất hiện lỗi không boot, lỗi filesystem hoặc không tải được hệ điều hành BlueField, eMMC và OS image cần được kiểm tra bên cạnh firmware và phần cứng mạng.

Crypto Enabled và Secure Boot Enabled

MBF2M516A-EECOT là biến thể được NVIDIA đánh dấu Crypto Enabled. Điều này phân biệt card với MBF2M516A-EENOT Crypto Disabled. Việc tận dụng khả năng crypto vẫn phụ thuộc firmware, phần mềm, DOCA và workload cụ thể.

Secure Boot trên EECOT cũng được Enabled. Đây là khác biệt với MBF2M516A-EEEOT, model có Crypto Enabled nhưng Secure Boot Disabled. NVIDIA còn lưu ý các card Crypto Enabled có thể gặp giới hạn băng thông trong một số workload IPsec sử dụng tỷ lệ lớn lưu lượng từ 100Gb/s trở lên, do đó cần kiểm tra release notes nếu triển khai IPsec nặng.

Khả năng tương thích của NVIDIA MBF2M516A-EECOT

Card có form factor FHHL nên chassis cần hỗ trợ card Full-Height Half-Length và có airflow phù hợp. Máy chủ phải có khe PCIe hỗ trợ card Gen4 x16 hoặc tương thích ngược, BIOS/UEFI phù hợp và đủ tài nguyên PCIe.

Ở phía mạng, cần lựa chọn đúng switch Ethernet hoặc InfiniBand. Nếu chạy HDR100/EDR, switch và cable phải thuộc hệ sinh thái InfiniBand tương thích. Nếu chạy Ethernet 100GbE, cấu hình port và FEC cần phù hợp với transceiver/DAC được sử dụng.

Firmware update cần đối chiếu chính xác PSID MT_0000000376. Không nên sử dụng firmware hoặc cấu hình nhận dạng của CECOT, EEEOT hay EENOT chỉ vì các card sử dụng cùng dạng board hoặc cùng BlueField-2 E-Series.

Giới hạn của NVIDIA MBF2M516A-EECOT

• Ethernet tối đa 100GbE, không phải 200GbE.
• InfiniBand tối đa HDR100, không phải HDR 200Gb/s.
• Host interface là PCIe Gen4 x16, không phải x8.
• SoC thuộc E-Series 2.0GHz, không phải P-Series 2.5/2.75GHz.
• RAM onboard là 16GB DDR4 ECC 3200MT/s.
• eMMC là 64GB.
• Crypto Enabled và Secure Boot Enabled.
• Form factor FHHL, không phải HHHL.
• Model A không phải bản C có onboard BMC.
• Sản phẩm được NVIDIA liệt kê End of Life trong tài liệu BlueField-2 hiện tại.

Ứng dụng thực tế

MBF2M516A-EECOT phù hợp với hạ tầng cloud, HPC, virtualization, storage và trung tâm dữ liệu cần kết nối Ethernet hoặc InfiniBand tốc độ cao. Khả năng VPI giúp hệ thống linh hoạt hơn so với DPU Ethernet-only khi kiến trúc mạng có thể thay đổi giữa Ethernet và InfiniBand.

Trong môi trường HPC, HDR100/EDR có thể phục vụ kết nối giữa các node tính toán. Trong cloud và storage, Ethernet 100GbE cùng khả năng xử lý trên DPU cho phép triển khai nhiều dịch vụ hạ tầng khi phần mềm NVIDIA DOCA và stack BlueField được cấu hình phù hợp.

Những lỗi NVIDIA MBF2M516A-EECOT có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, transceiver hoặc DAC, tải, switch Ethernet/InfiniBand, thiết bị ngoại vi, firmware, phần mềm, driver, cấu hình VPI, PCIe, eMMC, DDR4 onboard, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định NVIDIA MBF2M516A-EECOT có lỗi thiết kế.

Máy chủ không nhận DPU qua PCIe

Cần kiểm tra card được cắm chắc, khe PCIe cung cấp lane phù hợp, BIOS nhận thiết bị và firmware đúng PSID. Có thể thử chéo ở một khe hoặc server tương thích khác để phân biệt lỗi card với lỗi host.

Ethernet 100GbE không lên link

Kiểm tra QSFP56 transceiver/DAC, FEC, tốc độ port, switch và loại cáp. Module cắm vừa connector không đồng nghĩa tương thích hoàn toàn về chuẩn tín hiệu.

InfiniBand HDR100/EDR không hoạt động

Cần xác nhận port đang ở đúng chế độ InfiniBand, switch và cable hỗ trợ chuẩn tương ứng, firmware phù hợp và subnet manager/hạ tầng InfiniBand được cấu hình chính xác.

DPU không boot hoặc lỗi image

Lỗi có thể liên quan firmware, eMMC hoặc image hệ điều hành BlueField. Cần sử dụng đúng quy trình recovery và xác nhận PSID trước khi flash lại thiết bị.

Hiệu năng thấp hơn kỳ vọng

Kiểm tra PCIe đang chạy Gen4 x16 hay bị hạ xuống Gen3/ít lane hơn, cấu hình mạng, FEC, switch, workload DPU và tài nguyên phần mềm. Với workload IPsec nặng trên biến thể Crypto Enabled cũng cần đối chiếu NVIDIA release notes về giới hạn băng thông tiềm năng.

Quy trình khoanh vùng sự cố NVIDIA MBF2M516A-EECOT

1. Kiểm tra tem và xác nhận đúng MBF2M516A-EECOT, SKU 900-9D219-0086-ST0 và PSID MT_0000000376.
2. Xác nhận card FHHL được lắp chắc chắn và host nhận thiết bị PCIe.
3. Kiểm tra PCIe link có đang ở Gen4 x16 đúng thiết kế hay không.
4. Kiểm tra firmware, driver, BSP/DOCA và PSID trước khi thực hiện cập nhật.
5. Xác nhận port đang chạy đúng chế độ Ethernet hoặc InfiniBand theo yêu cầu hệ thống.
6. Thử riêng từng cổng QSFP56 với module hoặc DAC đã xác nhận tốt.
7. Kiểm tra switch, tốc độ, FEC và cấu hình InfiniBand/Ethernet ở đầu bên kia.
8. Đọc log PCIe, BlueField, firmware và trạng thái link để phân biệt lỗi phần mềm với phần cứng.
9. Nếu DPU không boot, kiểm tra eMMC và thực hiện recovery đúng image.
10. Chỉ kết luận card lỗi sau khi đã loại trừ server, khe PCIe, module, cable, switch, firmware và phần mềm.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Hai connector QSFP56.
• Transceiver quang hoặc DAC Ethernet/InfiniBand tương thích.
• PCIe x16 edge connector.
• Khe PCIe và riser của máy chủ.
• Cổng 1GbE OOB Management.
• BlueField-2 E-Series SoC.
• Mạch nguồn 12V và linh kiện nguồn trên card.
• 16GB DDR4 ECC onboard.
• 64GB eMMC.
• Firmware, PSID, driver, DOCA/BSP và OS image.
• Hệ thống airflow của chassis.
• Bo DPU nếu kiểm tra chéo xác nhận lỗi phần cứng trên card.

Những điểm dễ nhập sai về NVIDIA MBF2M516A-EECOT

• Model chính xác là MBF2M516A-EECOT.
• SKU chính xác là 900-9D219-0086-ST0.
• PSID chính xác là MT_0000000376.
• Device ID là 41686.
• Thuộc BlueField-2 E-Series.
• Đây là VPI, hỗ trợ cả Ethernet và InfiniBand.
• Ethernet tối đa 100GbE.
• InfiniBand tối đa HDR100, đồng thời hỗ trợ EDR/FDR/QDR/DDR/SDR.
• Có 2 cổng QSFP56, không phải SFP56.
• Host interface là PCIe Gen4 x16.
• SoC E-Series được NVIDIA ghi 8 cores, 430MHz/2000MHz.
• RAM onboard là 16GB DDR4 ECC 3200MT/s.
• eMMC là 64GB.
• Crypto Enabled.
• Secure Boot Enabled.
• Không nhầm với MBF2M516A-EEEOT: EEEOT có Crypto Enabled nhưng Secure Boot Disabled, SKU 900-9D219-0066-ST0, PSID MT_0000000559.
• Không nhầm với MBF2M516A-EENOT: EENOT có Crypto Disabled và Secure Boot Disabled.
• Không nhầm với MBF2M516A-CECOT: CECOT là Ethernet-only 100GbE, không phải VPI HDR100/EDR.
• Không nhầm với bản MBF2M516C-EECOT có onboard BMC và 128GB eMMC; model A này có 64GB eMMC.
• Form factor là FHHL, không phải HHHL.

FAQ – NVIDIA MBF2M516A-EECOT

MBF2M516A-EECOT là NIC hay DPU?

Đây là NVIDIA BlueField-2 Data Processing Unit có SoC, RAM ECC và eMMC riêng, không chỉ là adapter mạng thông thường.

Card hỗ trợ Ethernet hay InfiniBand?

Cả hai. Đây là model VPI hỗ trợ Ethernet tới 100GbE và InfiniBand HDR100/EDR cùng các chuẩn thấp hơn.

Card có bao nhiêu cổng?

MBF2M516A-EECOT có hai cổng QSFP56.

HDR100 có phải 200Gb/s không?

Không. HDR100 trên model này sử dụng hai lane 50Gb/s, tương ứng 100Gb/s. Không được nhập thành HDR 200Gb/s.

Card dùng PCIe nào?

Host interface là PCI Express Gen4 x16.

DPU có bao nhiêu RAM và eMMC?

Card có 16GB DDR4 ECC 3200MT/s và 64GB eMMC.

Crypto có được bật không?

Có. MBF2M516A-EECOT là biến thể Crypto Enabled.

Secure Boot có được bật không?

Có. EECOT được NVIDIA xác định là Crypto Enabled và Secure Boot Enabled.

EECOT khác EEEOT như thế nào?

Cả hai đều VPI và Crypto Enabled, nhưng EECOT có Secure Boot Enabled trong khi EEEOT có Secure Boot Disabled. SKU và PSID cũng khác nhau.

EECOT khác CECOT như thế nào?

EECOT hỗ trợ VPI Ethernet + InfiniBand HDR100/EDR, còn CECOT là biến thể Ethernet-only 100GbE. Không nên trộn mô tả protocol của hai model.

Kiểm tra, sửa chữa NVIDIA MBF2M516A-EECOT tại Viện Máy Tính

NVIDIA MBF2M516A-EECOT là BlueField-2 E-Series DPU VPI với Ethernet 100GbE, InfiniBand HDR100/EDR, dual QSFP56, PCIe Gen4 x16, 16GB DDR4 ECC và 64GB eMMC. Đúng biến thể EECOT có cả Crypto và Secure Boot Enabled.

Khi DPU không được host nhận, không boot, không lên link Ethernet/InfiniBand hoặc giảm hiệu năng, các hạng mục có thể cần kiểm tra gồm PCIe, QSFP56, transceiver/DAC, switch, mạch nguồn, BlueField-2 SoC, DDR4 onboard, eMMC, firmware, PSID và OS image. Cần xác nhận đúng chế độ VPI và đúng OPN trước khi cập nhật firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố NVIDIA BlueField-2 MBF2M516A-EECOT cùng máy chủ và hạ tầng Ethernet/InfiniBand liên quan tùy tình trạng thực tế của thiết bị.

Hotline Viện Máy Tính: 0967891080
