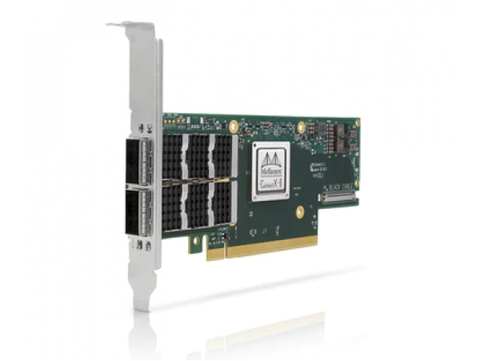

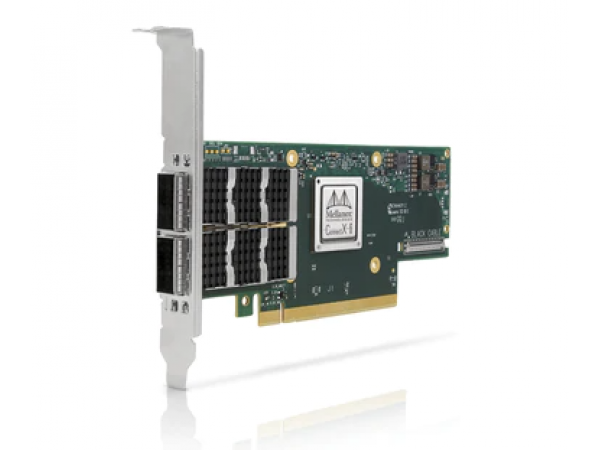

NVIDIA MCX653106A thuộc dòng ConnectX-6 VPI – Virtual Protocol Interconnect – dành cho máy chủ, trung tâm dữ liệu, hệ thống HPC, AI và lưu trữ tốc độ cao. Điểm nổi bật của nhóm sản phẩm này là hai cổng QSFP56 cùng khả năng hoạt động với cả InfiniBand và Ethernet trên nền tảng ConnectX-6.
Tên MCX653106A chưa phải OPN hoàn chỉnh để xác định duy nhất tốc độ mạng. NVIDIA có các biến thể MCX653106A-ECAT hỗ trợ HDR100/EDR InfiniBand và Ethernet 100GbE, MCX653106A-HDAT hỗ trợ HDR InfiniBand và Ethernet 200GbE, MCX653106A-EFAT 100Gb/s sử dụng kiến trúc Socket Direct 2x8 và MCX653106A-HDAL 200Gb/s dành cho nền tảng làm mát chất lỏng tương ứng.
Vì vậy khi nhập dữ liệu cho NVIDIA MCX653106A cần ưu tiên kiểm tra hậu tố đầy đủ trên tem, NVIDIA SKU và PSID. Không nên nhìn hai cổng QSFP56 rồi mặc định card là 200GbE, bởi ECAT và EFAT chỉ hỗ trợ tối đa 100Gb/s trong khi HDAT và HDAL mới thuộc nhóm 200Gb/s.
MCX653106A-ECAT là lựa chọn 100Gb/s. Trong InfiniBand, HDR100 sử dụng hai lane 50Gb/s để đạt 100Gb/s cho mỗi liên kết tương ứng. Trong Ethernet, tốc độ tối đa là 100GbE; model này không phải card 200GbE dù sử dụng connector QSFP56 giống HDAT.
HDAT là biến thể cần xác nhận nếu hệ thống yêu cầu Ethernet 200GbE hoặc InfiniBand HDR 200Gb/s. PCIe Gen4 x16 giúp cung cấp băng thông host phù hợp hơn cho workload tốc độ cao so với việc card bị giới hạn ở PCIe Gen3 hoặc số lane thấp hơn.
MCX653106A-EFAT có NVIDIA SKU 900-9X603-0056-DT0 và PSID MT_0000000219. Đây là ConnectX-6 VPI 100Gb/s hỗ trợ HDR100/EDR InfiniBand và Ethernet 100GbE, dual-port QSFP56 nhưng sử dụng PCIe Gen3/Gen4 Socket Direct 2x8 in a row thay vì cấu hình x16 thông thường.
NVIDIA công bố typical power khoảng 21,6W với passive cables cho EFAT. Đây là biến thể cần đặc biệt lưu ý vì cơ chế Socket Direct ảnh hưởng cách adapter kết nối với CPU/socket của máy chủ.
MCX653106A-HDAL cùng PSID MT_0000000225 với nhóm HDAT và hỗ trợ HDR InfiniBand 200Gb/s cùng Ethernet 200GbE. NVIDIA thiết kế biến thể HDAL với cold plate dành cho Intel Server System D50TNP sử dụng làm mát chất lỏng. Vì vậy không nên nhập HDAL như card air-cooled PCIe tiêu chuẩn.
VPI là Virtual Protocol Interconnect, cho phép ConnectX-6 hoạt động với InfiniBand hoặc Ethernet tùy cấu hình. Đây là khác biệt quan trọng so với adapter ConnectX EN chỉ hỗ trợ Ethernet.
InfiniBand thường được triển khai trong HPC, AI cluster và hệ thống cần RDMA độ trễ thấp. Ethernet phù hợp với cloud, storage, data center và các hạ tầng RoCE. Việc adapter hỗ trợ VPI không có nghĩa hai protocol tự động hoạt động đồng thời theo mọi cấu hình; firmware, driver, port mode và switch phải được thiết lập phù hợp.
Khác MCX653105A single-port, nhóm MCX653106A sử dụng hai cổng QSFP56. Đây là điểm rất dễ nhập sai khi hai model chỉ khác một chữ số trong phần model.
QSFP56 là connector hỗ trợ module quang, AOC hoặc DAC tốc độ cao. Tuy nhiên connector không quyết định tốc độ cuối cùng: ECAT dùng dual QSFP56 nhưng chỉ hỗ trợ tối đa 100Gb/s, trong khi HDAT với cùng loại connector hỗ trợ tới 200Gb/s.
ECAT và HDAT sử dụng PCIe Gen3/Gen4 x16 qua edge connector. Ở Gen4, signaling đạt 16GT/s mỗi lane. Băng thông cao này đặc biệt cần thiết khi khai thác các liên kết 200Gb/s của HDAT.
EFAT vẫn có tổng tài nguyên PCIe tương ứng nhưng NVIDIA cấu hình theo Socket Direct 2x8 in a row. Socket Direct cho phép chia kết nối adapter về các miền PCIe/CPU phù hợp nhằm tối ưu topology và NUMA trong những hệ thống được thiết kế hỗ trợ.
ConnectX-6 VPI được sử dụng rộng rãi trong hạ tầng RDMA. Khi chạy InfiniBand, adapter phục vụ các fabric HPC và AI có độ trễ thấp. Khi chạy Ethernet, hệ thống có thể triển khai RoCE nếu switch, driver và cấu hình mạng hỗ trợ.
Hiệu năng thực tế không chỉ phụ thuộc tốc độ danh nghĩa của card. CPU, NUMA, PCIe generation, số lane, DMA, switch, cable, FEC, firmware và phần mềm đều có thể ảnh hưởng throughput và latency.
Đối với ECAT và HDAT, server cần khe PCIe x16 hỗ trợ đủ nguồn và airflow. Khe x16 về hình dạng chưa chắc cung cấp đủ 16 lane điện, vì vậy cần kiểm tra tài liệu motherboard/server và topology PCIe.
Module QSFP56, DAC hoặc AOC phải phù hợp với protocol và tốc độ đang sử dụng. Module Ethernet 100GbE không nên mặc định tương thích với mọi chế độ InfiniBand HDR100/HDR. Switch ở đầu đối diện cũng phải hỗ trợ đúng protocol, tốc độ và FEC.
Firmware phải phù hợp với đúng PSID. ECAT sử dụng MT_0000000224, HDAT/HDAL dùng MT_0000000225 và EFAT sử dụng MT_0000000219. Không nên flash firmware chỉ dựa vào chuỗi MCX653106A.
NVIDIA MCX653106A phù hợp với HPC cluster, AI training cluster, hệ thống lưu trữ tốc độ cao, database phân tán, cloud và mạng RDMA. Hai cổng QSFP56 giúp hệ thống có thể triển khai nhiều topology mạng hoặc dự phòng/kết nối fabric tùy thiết kế.
ECAT phù hợp hạ tầng HDR100/EDR hoặc Ethernet 100GbE. HDAT phù hợp hệ thống HDR 200Gb/s hoặc Ethernet 200GbE. EFAT hướng đến máy chủ cần tối ưu topology Socket Direct.
Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, cáp, tải, module quang/DAC/AOC, switch, thiết bị ngoại vi, firmware, driver, phần mềm, cấu hình VPI, PCIe, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định NVIDIA MCX653106A có lỗi thiết kế.
Kiểm tra card đã được cắm chắc, khe PCIe hỗ trợ đủ lane và nguồn, BIOS phát hiện thiết bị, firmware phù hợp và driver ConnectX-6 được cài đúng.
Kiểm tra riêng từng transceiver/DAC, connector, port mode, FEC và switch. Có thể thử đổi module giữa hai cổng để phân biệt lỗi module với lỗi port.
Trước tiên kiểm tra OPN. Nếu card là MCX653106A-ECAT thì 100Gb/s là giới hạn đúng thiết kế. Chỉ HDAT/HDAL thuộc nhóm 200Gb/s.
Kiểm tra firmware, port mode, driver và switch ở đầu đối diện. Cần xác nhận adapter đúng là ConnectX-6 VPI và PSID tương ứng.
Kiểm tra PCIe link speed/width, NUMA, CPU affinity, RDMA/RoCE, FEC, firmware, switch và airflow. Card chạy PCIe Gen3 hoặc x8 có thể trở thành giới hạn với workload tốc độ rất cao.
Đây là NVIDIA ConnectX-6 VPI network adapter hỗ trợ cả InfiniBand và Ethernet.
Các biến thể chính của MCX653106A sử dụng hai cổng QSFP56.
Phụ thuộc hậu tố: ECAT và EFAT tối đa 100Gb/s; HDAT và HDAL hỗ trợ tới 200Gb/s.
Có. ECAT hỗ trợ đến HDR100, còn HDAT hỗ trợ đến HDR 200Gb/s.
Có. ECAT hỗ trợ đến 100GbE và HDAT hỗ trợ đến 200GbE.
ECAT và HDAT sử dụng PCIe Gen3/Gen4 x16. EFAT sử dụng Socket Direct 2x8.
Khác biệt dễ nhận thấy nhất là MCX653106A có dual-port QSFP56, còn MCX653105A có single-port QSFP56 ở các biến thể tương ứng.
Không. Đây là ConnectX-6 VPI adapter, không có kiến trúc DPU độc lập như NVIDIA BlueField.
PSID xác định firmware và cấu hình cụ thể của adapter. ECAT, HDAT và EFAT có PSID khác nhau nên không nên flash firmware chỉ dựa trên tên MCX653106A.
NVIDIA MCX653106A thuộc dòng ConnectX-6 VPI dual-port QSFP56, có thể hỗ trợ InfiniBand/Ethernet 100Gb/s hoặc 200Gb/s tùy hậu tố. Việc xác nhận đầy đủ OPN, NVIDIA SKU và PSID là bước quan trọng trước khi cấu hình, cập nhật firmware hoặc sửa chữa.
Khi card không được máy chủ nhận, không lên link, mất một cổng hoặc không đạt tốc độ mong muốn, các hạng mục có thể cần kiểm tra gồm PCIe, QSFP56, module quang/DAC, switch, ConnectX-6 controller, mạch nguồn, firmware, PSID, driver, VPI/RDMA/RoCE và hệ thống làm mát.
Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố NVIDIA MCX653106A cùng máy chủ và hạ tầng Ethernet/InfiniBand liên quan tùy tình trạng thực tế của thiết bị.
