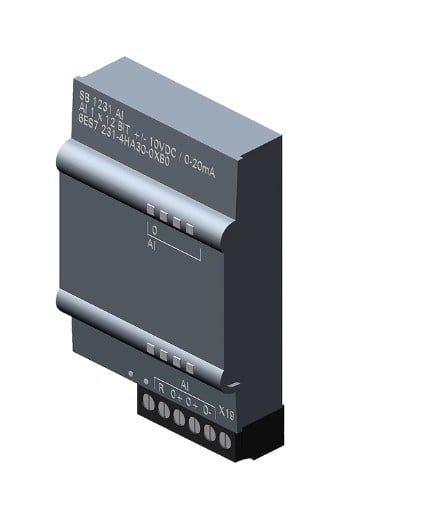

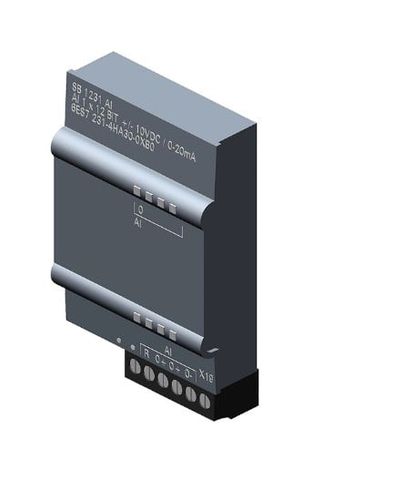

Siemens 6ES7231-4HA30-0XB0 là Signal Board analog input SB 1231 dành cho hệ điều khiển SIMATIC S7-1200. Thay vì sử dụng một signal module kích thước lớn gắn bên cạnh PLC, SB 1231 được cắm trực tiếp vào vị trí Signal Board trên CPU tương thích, bổ sung thêm một kênh đo analog mà vẫn giữ hệ thống điều khiển nhỏ gọn.
Model này có 1 ngõ vào analog vi sai, hỗ trợ tín hiệu điện áp ±10V, ±5V, ±2.5V và tín hiệu dòng 0–20mA. Siemens mô tả sản phẩm là SB 1231 AI 1x12 bit; trong bảng kỹ thuật chi tiết, độ phân giải được thể hiện là 11 bit + dấu. Đây là cách biểu diễn cần lưu ý để tránh hiểu nhầm giữa tên thương mại “12 bit” và cấu trúc dữ liệu đo bipolar trong thông số kỹ thuật.
6ES7231-4HA30-0XB0 phù hợp khi hệ thống S7-1200 chỉ cần bổ sung một tín hiệu analog như áp suất, mức, lưu lượng, vị trí hoặc giá trị từ transmitter mà không cần lắp thêm một module nhiều kênh. Thiết bị có thời gian chu kỳ tối đa 156.25µs trong cấu hình suppression 400Hz, hỗ trợ smoothing giá trị đo, diagnostic alarm và dây tín hiệu shielded twisted pair dài tới 100m theo điều kiện của Siemens.
SB trong SB 1231 là Signal Board. Đây là dạng bảng mở rộng nhỏ được lắp trực tiếp trên CPU S7-1200 tương thích. Cách mở rộng này phù hợp khi hệ thống chỉ thiếu một lượng I/O nhỏ và người thiết kế không muốn tăng chiều rộng tủ bằng một Signal Module riêng.
6ES7231-4HA30-0XB0 chỉ bổ sung một analog input. Nó không phải module 4 AI hoặc 8 AI, cũng không có analog output. Vì vậy lợi thế chính của sản phẩm nằm ở kích thước nhỏ và khả năng tận dụng khe Signal Board của CPU.
Ngõ AI của SB 1231 có thể được cấu hình cho tín hiệu điện áp hoặc dòng điện. Đối với điện áp, Siemens hỗ trợ ba dải bipolar gồm ±10V, ±5V và ±2.5V. Đối với tín hiệu dòng, module hỗ trợ 0–20mA.
Nhờ đó SB 1231 có thể tiếp nhận tín hiệu từ nhiều loại transmitter, bộ chuyển đổi tín hiệu hoặc cảm biến có đầu ra analog tương thích. Tuy nhiên model này không hỗ trợ trực tiếp thermocouple, RTD hay đo điện trở. Nếu ứng dụng cần Pt100, Pt1000 hoặc cặp nhiệt điện cần chọn đúng SB 1231 RTD/TC tương ứng, không sử dụng 6ES7231-4HA30-0XB0 thay thế trực tiếp.
Tên sản phẩm chính thức của Siemens ghi “SB 1231, AI 1x12 bit”. Trong phần Technical Specifications, mục Resolution with overrange lại ghi tối đa 11 bit + sign. Hai cách ghi này không phải hai model khác nhau.
Với các dải điện áp bipolar như -10V đến +10V, một bit được sử dụng cho dấu của giá trị. Vì vậy khi lập trình hoặc đánh giá độ phân giải thực tế cần dựa trên cách biểu diễn dữ liệu của S7-1200 thay vì chỉ nhìn con số 12 bit trên tên sản phẩm.
Siemens công bố cycle time tối đa 156.25µs khi sử dụng suppression 400Hz. Catalogue cũng mô tả SB 1231 là giải pháp có thời gian chuyển đổi rất ngắn và có thể nối cảm biến analog mà không cần thêm amplifier trong các ứng dụng phù hợp.
Thiết bị còn cho phép cấu hình integration time và smoothing giá trị đo. Các mức smoothing None, Low, Medium và High giúp người lập trình cân bằng giữa tốc độ phản hồi và độ ổn định của tín hiệu.
Trong môi trường công nghiệp, đường analog có thể chịu ảnh hưởng từ contactor, biến tần, motor và cáp động lực. SB 1231 hỗ trợ interference voltage suppression 40dB trong vùng DC đến 60Hz.
Siemens cho phép chiều dài cáp shielded tối đa 100m và yêu cầu dạng twisted pair. Khi tín hiệu đo dao động bất thường, cần kiểm tra phương pháp đi dây, shield, grounding, nguồn transmitter và nhiễu từ thiết bị công suất trước khi kết luận Signal Board hỏng.
Sai số được Siemens công bố khoảng ±0.3% toàn dải đo ở 25°C và có thể tăng tới ±0.6% ở 55°C. Đây là yếu tố đáng chú ý trong những hệ thống cần đo analog chính xác ở tủ điện có nhiệt độ cao.
Nếu giá trị đo bắt đầu lệch khi tủ nóng lên, không nên mặc định lỗi nằm ở cảm biến. Cần đánh giá đồng thời transmitter, wiring, nguồn 24V, nhiệt độ CPU và sai số của bản thân kênh analog.
6ES7231-4HA30-0XB0 có Diagnostic Function và Diagnostic Alarm, đồng thời hỗ trợ các chỉ thị chẩn đoán theo thiết kế của hệ S7-1200. Tuy nhiên datasheet ghi rõ Wire-break diagnostic: No.
Điều này đặc biệt quan trọng khi xây dựng logic báo lỗi. Không nên mặc định SB 1231 sẽ tự phát hiện mọi trường hợp dây cảm biến bị đứt. Với ứng dụng cần giám sát tín hiệu nghiêm ngặt, chương trình PLC có thể cần thêm logic kiểm tra giới hạn và trạng thái bất thường của tín hiệu.
Signal Board chỉ có kích thước khoảng 38mm rộng, 62mm cao và 21mm sâu. Khối lượng rất nhẹ, khoảng 35g theo bảng kỹ thuật hiện hành. Vì được gắn vào CPU thay vì chiếm thêm vị trí DIN Rail bên cạnh, SB 1231 giúp tiết kiệm đáng kể không gian trong tủ điều khiển nhỏ.
Sản phẩm sử dụng terminal block dành cho Signal Board. Siemens liệt kê mã terminal block thay thế 6ES7292-1BF30-0XA0 trong catalogue ST 70.
SB 1231 có thể tiếp nhận tín hiệu analog tương thích từ transmitter áp suất và chuyển đổi thành giá trị số để PLC xử lý, cảnh báo hoặc đưa vào thuật toán điều khiển.
Các transmitter mức hoặc lưu lượng có đầu ra 0–20mA hoặc điện áp phù hợp có thể kết nối với kênh analog sau khi cấu hình đúng dải đo trong phần cứng S7-1200.
Tín hiệu điện áp từ cảm biến vị trí, bộ chuyển đổi hoặc cơ cấu chấp hành tương thích có thể được đưa về SB 1231 để PLC theo dõi trạng thái.
Đây là trường hợp sử dụng rất thực tế: CPU đã đủ hầu hết I/O nhưng thiếu đúng một analog input. SB 1231 giải quyết nhu cầu đó với kích thước nhỏ và lắp trực tiếp trên CPU.
Các tình trạng dưới đây là những lỗi Signal Board, PLC I/O và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, đấu dây, nhiễu, môi trường, sai cấu hình, quá áp hoặc linh kiện. Đây không phải khẳng định Siemens 6ES7231-4HA30-0XB0 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Có thể liên quan tới việc board chưa lắp đúng vị trí, tiếp xúc connector không tốt, cấu hình hardware trong project không đúng hoặc bản thân CPU/SB gặp sự cố. Nên kiểm tra hardware configuration trước khi xác định board hỏng.
Nguyên nhân có thể đến từ transmitter chưa có nguồn, dây tín hiệu đứt, đấu sai cực, chọn sai chế độ Voltage/Current hoặc không có tín hiệu thực tế tại đầu vào.
Dải input trong project có thể không phù hợp với tín hiệu vật lý. Ngoài ra transmitter lỗi, wiring sai hoặc điện áp đưa vào vượt phạm vi đo cũng có thể tạo giá trị bất thường.
Cần kiểm tra shield, đường đi dây, nối đất, nguồn cảm biến, biến tần hoặc motor gần cáp analog. Có thể thử thay đổi smoothing hoặc interference suppression trong cấu hình nếu phù hợp với yêu cầu điều khiển.
Sai số có thể đến từ cảm biến, transmitter, scaling trong PLC, dây dẫn hoặc kênh analog. Cần đo trực tiếp tín hiệu tại terminal và so sánh với raw value trước khi kết luận ADC trên SB 1231 bị sai.
Cấu hình channel, cách đấu tín hiệu hoặc mạch đầu vào dòng có thể là nguyên nhân. 6ES7231-4HA30-0XB0 hỗ trợ 0–20mA nhưng không nên mặc định mọi transmitter 4–20mA sẽ tự được nhận dạng theo chuẩn 4–20mA nếu phần cấu hình/scaling chưa được xử lý phù hợp.
Có thể liên quan tới quá áp, đấu nhầm nguồn vào terminal analog, xung điện hoặc sự cố phần cứng. Datasheet quy định các giới hạn phá hủy đầu vào và không nên coi những giá trị này là vùng vận hành bình thường.
Cần đọc diagnostic buffer của CPU, xác định cấu hình channel và kiểm tra wiring. Không nên suy luận lỗi cảm biến chỉ dựa trên một cảnh báo tổng quát.
Đây là Signal Board SB 1231 bổ sung một ngõ vào analog cho PLC SIMATIC S7-1200.
Model có 1 analog input vi sai và không có analog output.
Có. Ngoài ±10V, datasheet còn hỗ trợ ±5V và ±2.5V.
Có. Đây là dải current input được Siemens công bố cho model.
Không. Siemens có các phiên bản SB 1231 RTD và SB 1231 TC riêng cho các loại cảm biến này.
Tên thương mại của sản phẩm là AI 1x12 bit. Với dải bipolar, thông số kỹ thuật biểu diễn độ phân giải tối đa dưới dạng 11 bit dữ liệu cộng một bit dấu.
Không. Datasheet xác nhận Wire-Break Diagnostic không được hỗ trợ trên model này.
Siemens công bố tối đa 100m khi sử dụng cáp shielded twisted pair theo yêu cầu kỹ thuật.
Kích thước khoảng 38 × 62 × 21mm, rất nhỏ so với một Signal Module gắn DIN Rail riêng.
Tại thời điểm tra cứu tháng 08/2026, Siemens SiePortal vẫn hiển thị trạng thái PM300 Active Product, đồng thời thông báo giai đoạn product phase-out bắt đầu từ ngày 01/11/2026. Khi mua mới hoặc xây dựng hệ thống dài hạn nên kiểm tra lại trạng thái vòng đời tại thời điểm đặt hàng.
6ES7231-4HA30-0XB0 là lựa chọn mở rộng nhỏ gọn cho SIMATIC S7-1200 khi cần thêm một kênh analog điện áp hoặc dòng. Với các dải ±10V, ±5V, ±2.5V và 0–20mA, thiết bị đáp ứng nhiều nhu cầu thu thập tín hiệu trong hệ thống tự động hóa mà không cần bổ sung một Signal Module nhiều kênh.
Khi SB 1231 xuất hiện lỗi không nhận board, analog bằng 0, sai giá trị, dao động, mất kênh hoặc diagnostic bất thường, nên kiểm tra theo thứ tự từ cảm biến, transmitter, wiring, shield, hardware configuration và scaling chương trình trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra terminal, connector, mạch bảo vệ input, mạch Voltage/Current, ADC, reference circuit hoặc PCB của Siemens 6ES7231-4HA30-0XB0, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế phù hợp.
