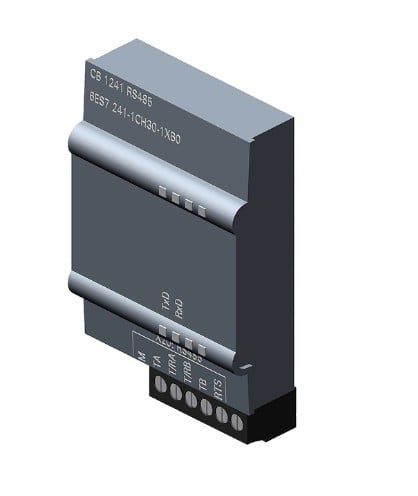

6ES7241-1CH30-1XB0 – Communication Board CB 1241 RS485 Siemens SIMATIC S7-1200

Siemens 6ES7241-1CH30-1XB0 là Communication Board CB 1241 RS485 dành cho hệ PLC SIMATIC S7-1200. Nếu CPU đang điều khiển máy tốt nhưng thiếu một đường truyền thông nối tiếp để kết nối biến tần, đồng hồ đo, bộ điều khiển nhiệt độ, cân điện tử hoặc thiết bị Modbus RTU, CB 1241 bổ sung trực tiếp một cổng RS485 mà không cần lắp Communication Module kích thước đầy đủ bên cạnh CPU.

Tên chính thức của Siemens là Communication Board CB 1241, thay vì Option Board theo cách gọi phổ biến trên thị trường. Board sử dụng RS485 2-wire half-duplex, tốc độ truyền từ 300 baud đến 115.2kbit/s, hỗ trợ Freeport, Modbus RTU Master, Modbus RTU Device và USS/ASCII thông qua các chức năng tương ứng. Chiều dài cáp shielded tối đa được Siemens công bố tới 1000m trong điều kiện phù hợp.

Khác với CM 1241 RS422/RS485 mã 6ES7241-1CH32-0XB0, CB 1241 được cắm trực tiếp vào vị trí Communication Board trên CPU và chỉ cung cấp giao diện RS485 2 dây half-duplex. Thiết kế 38 × 62 × 21mm giúp mở rộng khả năng giao tiếp serial mà gần như không làm tăng chiều rộng cụm PLC trên DIN Rail.

Thông số kỹ thuật Siemens 6ES7241-1CH30-1XB0

• Thương hiệu: Siemens
• Mã sản phẩm: 6ES7241-1CH30-1XB0
• Dòng sản phẩm: SIMATIC S7-1200
• Tên chính thức: Communication Board CB 1241 RS485
• Loại thiết bị: Communication Board – bo truyền thông nối tiếp cho PLC
• Số giao diện: 1 cổng RS485
• Chuẩn vật lý: RS485
• Chế độ truyền: 2-wire half-duplex
• Kiểu kết nối: Terminal block
• Ứng dụng: Point-to-Point và mạng serial RS485 phù hợp
• Tốc độ thấp nhất: 300 baud
• Tốc độ mặc định: 9.6kbit/s
• Tốc độ tối đa: 115.2kbit/s
• Các baud rate: 300 / 600 / 1.2k / 2.4k / 4.8k / 9.6k / 19.2k / 38.4k / 57.6k / 76.8k / 115.2kbit/s
• Freeport: Có
• ASCII: Có, thông qua chức năng thư viện tương ứng
• Modbus RTU Master: Có
• Modbus RTU Device: Có
• USS: Có, thông qua chức năng thư viện tương ứng
• Chiều dài telegram Freeport tối đa: 1kbyte
• Data bits: 7 hoặc 8 bit/character
• Stop bits: 1 hoặc 2
• Parity: None / Even / Odd / Mark / Space
• Flow Control: Không hỗ trợ
• Wait Time: cấu hình 0–65535ms
• Modbus addressing: 1–49999 theo Standard Modbus Addressing
• Địa chỉ Modbus Slave: 1–247
• Thiết bị trên một segment Modbus: tối đa 32; muốn mở rộng cần repeater phù hợp
• Cáp shielded tối đa: 1000m
• Receiver input impedance: tối thiểu 5.4kΩ gồm termination
• Receiver sensitivity: ±0.2V tối thiểu
• Common-mode range: -7V đến +12V trong 1 giây; 3VRMS liên tục
• Optional termination: khoảng 127Ω theo cấu hình terminal Siemens
• Cách ly RS485 với chassis/CPU logic: 707VDC trong type test
• Dòng từ backplane bus 5VDC: khoảng 50mA
• Dòng 24VDC tối đa: khoảng 80mA
• Công suất tổn hao điển hình: 1.5W
• Diagnostics: Có
• CPU firmware yêu cầu: V2.0 trở lên
• Cấp bảo vệ: IP20
• Nhiệt độ hoạt động lắp ngang: -20°C đến +60°C
• Nhiệt độ hoạt động lắp đứng: -20°C đến +50°C
• Nhiệt độ lưu trữ/vận chuyển: -40°C đến +70°C
• Độ ẩm vận hành: tối đa 95%RH tại 25°C, không ngưng tụ
• Kích thước W × H × D: 38 × 62 × 21mm
• Khối lượng kỹ thuật: khoảng 40g; dữ liệu thương mại Siemens ghi net weight khoảng 31g
• Terminal block phụ tùng tham chiếu: 6ES7292-1BF30-0XA0
• Chứng nhận được Siemens liệt kê: CE, UL, cULus, CSA, FM, RCM, KC và Marine approvals

Một đường RS485 có thể thay đổi khả năng kết nối của PLC như thế nào?

CPU S7-1200 vốn mạnh về PROFINET/Ethernet, nhưng nhiều thiết bị công nghiệp vẫn sử dụng RS485. Một nhà máy có thể có biến tần đời cũ, đồng hồ điện, temperature controller, bộ cân, transmitter hoặc bộ điều khiển phụ chỉ cung cấp Modbus RTU. Nếu không có giao diện serial, PLC không thể trao đổi trực tiếp với nhóm thiết bị này.

6ES7241-1CH30-1XB0 đóng vai trò cầu nối giữa CPU S7-1200 và thế giới thiết bị serial. PLC xử lý dữ liệu trong chương trình; CB 1241 đảm nhiệm lớp truyền nhận vật lý RS485 và các chức năng truyền thông được cấu hình trong STEP 7/TIA Portal.

RS485 2-wire half-duplex – truyền và nhận trên cùng một cặp dây

Thông số chính thức xác định CB 1241 là RS485 2-wire half-duplex. Half-duplex nghĩa là giao diện sử dụng cùng một cặp tín hiệu cho cả truyền và nhận, nhưng hai chiều không truyền đồng thời tại cùng một thời điểm.

Đây là kiến trúc rất phổ biến của Modbus RTU. Master gửi yêu cầu, sau đó chuyển sang trạng thái nhận để chờ thiết bị Slave phản hồi. Việc quản lý thời điểm truyền/nhận được thực hiện thông qua giao diện và chương trình truyền thông của PLC.

Modbus RTU Master: dùng S7-1200 để thu thập dữ liệu nhiều thiết bị

CB 1241 hỗ trợ Modbus RTU Master. Trong cấu hình này, S7-1200 có thể chủ động gửi yêu cầu đọc hoặc ghi tới các thiết bị Modbus phù hợp như đồng hồ đo điện, inverter, controller hoặc module I/O từ xa.

Siemens cho phép địa chỉ Slave từ 1 đến 247. Tuy nhiên con số 247 không có nghĩa 247 thiết bị có thể đấu trực tiếp vào cùng một segment vật lý. Datasheet giới hạn tối đa 32 thiết bị trên một segment Modbus; để mở rộng tới cấu hình lớn hơn cần repeater và thiết kế mạng phù hợp.

Modbus RTU Device: PLC cũng có thể là thiết bị được truy vấn

CB 1241 không chỉ làm Master. Siemens còn hỗ trợ chế độ Modbus RTU Device, cho phép S7-1200 đóng vai trò thiết bị trả lời yêu cầu từ một Modbus Master khác.

Cách làm này hữu ích khi PLC cần chia sẻ dữ liệu sản xuất, trạng thái máy hoặc giá trị process với bộ điều khiển cấp trên đang sử dụng mạng Modbus serial.

Freeport – lựa chọn khi thiết bị không dùng Modbus

Không phải thiết bị RS485 nào cũng dùng Modbus RTU. Một số máy đọc mã, cân, controller hoặc thiết bị OEM sử dụng frame truyền riêng. Trong trường hợp đó, Freeport cho phép PLC xây dựng việc gửi và nhận dữ liệu serial theo cấu trúc phù hợp với giao thức của thiết bị.

CB 1241 hỗ trợ telegram Freeport dài tới 1kbyte, 7 hoặc 8 data bit, 1 hoặc 2 stop bit và nhiều kiểu parity. Khả năng cấu hình này giúp giao diện tương thích với nhiều thiết bị serial hơn so với một cổng bị khóa vào duy nhất một protocol.

USS – kết nối các drive hỗ trợ giao thức Siemens

USS cũng được Siemens hỗ trợ thông qua chức năng thư viện tương ứng. Trong những hệ thống có drive hỗ trợ USS, PLC có thể trao đổi các lệnh và dữ liệu liên quan tới vận hành drive qua serial.

Tuy nhiên không nên mặc định mọi biến tần Siemens đều phải dùng USS. Nhiều dòng mới sử dụng PROFINET, PROFIBUS hoặc giao thức khác. Việc chọn USS, Modbus RTU hay Ethernet phụ thuộc chính xác model drive và kiến trúc hệ thống.

Tốc độ truyền từ 300 đến 115200bps

CB 1241 cung cấp nhiều mức baud rate: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 76800 và 115200bit/s. Giá trị mặc định trong tài liệu kỹ thuật là 9600bit/s.

Tốc độ cao hơn giúp giảm thời gian truyền telegram nhưng cũng yêu cầu chất lượng cáp, topology và thiết bị tham gia mạng tốt hơn. Nếu mạng hoạt động ổn ở 9600bps nhưng xuất hiện lỗi khi tăng lên 115200bps, cần kiểm tra chất lượng tín hiệu và cấu hình serial trước khi xác định CB 1241 hỏng.

Baud rate đúng nhưng vẫn không truyền được: vì sao?

Serial communication không chỉ có baud rate. Hai thiết bị phải đồng nhất các tham số như data bits, parity, stop bits và protocol. Một PLC đặt 9600/8/Even/1 sẽ không thể giao tiếp ổn định với thiết bị đặt 9600/8/None/1 dù tốc độ baud giống nhau.

CB 1241 cho phép chọn 7 hoặc 8 bit/character, parity None, Even, Odd, Mark hoặc Space và 1 hoặc 2 stop bits. Flow control không được hỗ trợ trên giao diện này.

Cáp shielded tối đa 1000m – nhưng không phải mọi mạng đều nên kéo đủ 1000m

Siemens công bố chiều dài cáp shielded tối đa 1000m cho giao diện CB 1241. Đây là giới hạn kỹ thuật của sản phẩm trong điều kiện phù hợp, không phải cam kết rằng mọi mạng 115200bps đều có thể kéo 1000m và vẫn hoạt động ổn định.

Chiều dài thực tế còn chịu ảnh hưởng bởi baud rate, loại cáp, số node, termination, topology, nhiễu EMC và chất lượng tiếp đất. Với mạng dài hoặc môi trường nhiều biến tần/motor, chất lượng thiết kế RS485 trở nên đặc biệt quan trọng.

Termination và bias: chi tiết nhỏ nhưng ảnh hưởng lớn tới RS485

Tài liệu kỹ thuật của Siemens thể hiện CB 1241 có mạng bias 10kΩ và hỗ trợ termination tùy chọn với trở kháng hiệu dụng khoảng 127Ω bằng cấu hình các terminal tương ứng.

Termination có vai trò hạn chế phản xạ tín hiệu trên đường truyền dài. Nếu mạng RS485 chập chờn, đặc biệt ở baud rate cao, ngoài phần mềm cần kiểm tra topology và termination ở các đầu vật lý của bus.

Cách ly giao diện hỗ trợ tăng độ bền hệ truyền thông

Siemens công bố type test 707VDC cho mức cách ly giữa tín hiệu RS485 với chassis ground và CPU logic common. Đây là đặc tính quan trọng trong môi trường công nghiệp, nơi các thiết bị có thể nằm ở những vị trí có chênh lệch điện thế và nhiễu khác nhau.

Dù vậy, cách ly không thay thế yêu cầu thiết kế EMC, shield và grounding phù hợp. Xung quá mức, đấu sai hoặc nhiễu nghiêm trọng vẫn có khả năng làm transceiver RS485 bị hỏng.

CB 1241 hay CM 1241 RS422/RS485?

Đây là hai sản phẩm dễ bị nhập nhầm. 6ES7241-1CH30-1XB0 là CB 1241 RS485 cắm trực tiếp lên CPU. Trong khi đó 6ES7241-1CH32-0XB0 là Communication Module CM 1241 hỗ trợ RS422/RS485 và lắp như một communication module riêng.

Nếu chỉ cần một giao diện RS485 2 dây và muốn tiết kiệm không gian, CB 1241 là lựa chọn nhỏ gọn. Nếu ứng dụng cần chức năng giao diện rộng hơn hoặc kiến trúc phần cứng khác, cần xem CM 1241 tương ứng.

Kích thước 38 × 62 × 21mm – lợi thế của Communication Board

Phần kỹ thuật Siemens ghi kích thước CB 1241 là 38mm rộng, 62mm cao và 21mm sâu, khối lượng khoảng 40g. Industry Mall ghi net weight thương mại khoảng 31g; sự khác biệt này có thể đến từ cách Siemens định nghĩa trọng lượng kỹ thuật và trọng lượng thương mại.

Vì board được cắm trực tiếp vào CPU nên nó không chiếm thêm một module rộng trên DIN Rail. Đây là lợi thế rõ rệt ở những máy nhỏ nhưng cần thêm một bus RS485.

Ứng dụng thực tế của Siemens CB 1241 RS485

PLC đọc biến tần qua Modbus RTU

S7-1200 có thể đọc frequency, current, status hoặc gửi lệnh phù hợp tới inverter hỗ trợ Modbus RTU khi register map và protocol được cấu hình đúng.

Kết nối đồng hồ đo điện

Nhiều power meter công nghiệp sử dụng RS485 Modbus RTU. CB 1241 cho phép PLC thu thập điện áp, dòng, công suất hoặc dữ liệu khác mà meter cung cấp.

Kết nối bộ điều khiển nhiệt độ

Temperature controller hỗ trợ Modbus có thể trao đổi setpoint, process value và trạng thái với PLC qua CB 1241.

Kết nối cân hoặc thiết bị giao thức riêng

Nếu thiết bị không sử dụng Modbus nhưng gửi chuỗi serial riêng, Freeport có thể được dùng để xây dựng việc truyền nhận theo định dạng của nhà sản xuất thiết bị đó.

Những lỗi Siemens 6ES7241-1CH30-1XB0 có thể gặp

Các tình trạng dưới đây là những lỗi Communication Board, mạng RS485 và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, wiring, nhiễu, cấu hình, firmware hoặc linh kiện. Đây không phải khẳng định Siemens 6ES7241-1CH30-1XB0 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

PLC nhận CB 1241 nhưng không giao tiếp được với thiết bị

Đây thường chưa đủ để kết luận board hỏng. Cần so sánh baud rate, parity, stop bit, Slave ID, protocol và register address giữa hai thiết bị.

Modbus RTU lúc được lúc mất

Topology RS485, termination, shield, nhiễu, thời gian timeout hoặc cáp quá dài ở tốc độ cao đều có thể gây mất telegram. Nếu giảm baud rate làm hệ thống ổn định hơn, chất lượng đường truyền cần được ưu tiên kiểm tra.

Không nhận được bất kỳ Slave nào

Có thể liên quan tới cấu hình Master, địa chỉ, cặp tín hiệu RS485, nguồn của Slave hoặc communication instruction. Chỉ sau khi các yếu tố này đã được xác nhận mới nên kiểm tra transceiver trên CB.

Chỉ một thiết bị trong mạng không phản hồi

Nếu các Slave khác vẫn giao tiếp bình thường thì khả năng lỗi toàn bộ CB thấp hơn. Cần kiểm tra địa chỉ, thiết bị cụ thể và đoạn cáp tương ứng.

Giao tiếp lỗi sau khi tủ điện chạy biến tần

Nhiễu EMC từ inverter, motor hoặc cáp động lực có thể ảnh hưởng RS485. Hướng xử lý nên bắt đầu từ routing cáp, shield và grounding trước khi thay board.

CB 1241 không xuất hiện trong cấu hình CPU

Cần kiểm tra vị trí lắp, connector, cấu hình hardware và firmware CPU. Siemens yêu cầu CPU firmware V2.0 trở lên để sử dụng CB này.

RS485 chỉ truyền được ở baud rate thấp

Nếu 9600bps hoạt động nhưng 57600 hoặc 115200bps thường xuyên lỗi, cần kiểm tra waveform, cáp, termination, nhiễu và thiết bị đối tác. Transceiver chỉ là một trong nhiều nguyên nhân có thể xảy ra.

Board nóng hoặc mất liên lạc sau thời gian dài

Nhiệt độ tủ, nguồn, linh kiện transceiver hoặc mạch nguồn của board có thể cần kiểm tra. Công suất tổn hao điển hình của CB 1241 là khoảng 1.5W.

Khoanh vùng lỗi theo lớp truyền thông

• Lớp thiết bị: kiểm tra Slave có nguồn và đúng địa chỉ hay không.
• Lớp dây dẫn: kiểm tra cáp, connector, shield và termination.
• Lớp serial: so sánh baud rate, parity, data bit và stop bit.
• Lớp protocol: xác nhận Modbus RTU, USS hoặc Freeport được chọn đúng.
• Lớp dữ liệu: kiểm tra Slave ID, function, register và address mapping.
• Lớp PLC: kiểm tra communication instruction, diagnostic và firmware CPU.
• Lớp phần cứng CB: chỉ ưu tiên sau khi các lớp trên đã được loại trừ.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Terminal block: kiểm tra lỏng, oxy hóa hoặc hư tiếp xúc.
• Connector CB – CPU: kiểm tra khi CPU không nhận Communication Board.
• RS485 transceiver: kiểm tra khi board không truyền/nhận dù cấu hình và bus đã xác nhận tốt.
• Mạch termination/bias: kiểm tra khi tín hiệu đường truyền bất thường.
• Mạch cách ly: kiểm tra sau xung điện hoặc sự cố chênh lệch điện thế.
• Mạch nguồn 5V/24V: kiểm tra khi CB mất hoàn toàn chức năng.
• Mạch giao tiếp backplane: kiểm tra khi board không trao đổi dữ liệu với CPU.
• PCB và linh kiện SMD: kiểm tra cháy, oxy hóa, nứt mối hàn hoặc hư hỏng do nhiệt.

Điểm cần nhớ trước khi chọn CB 1241

• Mã chính xác là 6ES7241-1CH30-1XB0.
• Tên chính thức là Communication Board CB 1241 RS485.
• Đây là RS485 2-wire half-duplex.
• Không hỗ trợ RS232.
• Không nên nhầm với CM 1241 RS422/RS485 6ES7241-1CH32-0XB0.
• Baud rate từ 300 tới 115200bit/s.
• Có Modbus RTU Master và Modbus RTU Device.
• Có Freeport; ASCII và USS được hỗ trợ qua chức năng tương ứng.
• Cáp shielded tối đa 1000m trong điều kiện phù hợp.
• Tối đa 32 thiết bị trên một Modbus network segment theo datasheet.
• CPU cần firmware V2.0 trở lên.
• Kích thước 38 × 62 × 21mm, IP20.

FAQ – Siemens CB 1241 RS485 6ES7241-1CH30-1XB0

6ES7241-1CH30-1XB0 là Option Board hay Communication Board?

Tên chính thức Siemens là Communication Board CB 1241 RS485. “Option Board” chỉ là cách gọi thông dụng khi mô tả bo mở rộng cho PLC.

CB 1241 hỗ trợ RS232 không?

Không. Model này sử dụng RS485 2-wire half-duplex.

Tốc độ truyền tối đa bao nhiêu?

Tốc độ tối đa là 115.2kbit/s. Tốc độ mặc định được Siemens ghi là 9.6kbit/s.

Có dùng Modbus RTU Master được không?

Có. CB 1241 hỗ trợ cả Modbus RTU Master và Modbus RTU Device.

Có giao tiếp với thiết bị không dùng Modbus được không?

Có thể nếu thiết bị sử dụng protocol serial có thể xử lý bằng Freeport hoặc chức năng tương thích mà chương trình PLC hỗ trợ.

Một mạng Modbus nối tối đa bao nhiêu thiết bị?

Slave address có thể từ 1 đến 247, nhưng Siemens giới hạn tối đa 32 thiết bị trên mỗi network segment. Muốn mở rộng hơn cần repeater phù hợp.

Cáp RS485 dài tối đa bao nhiêu?

Datasheet công bố cáp shielded tối đa 1000m. Khoảng cách thực tế phụ thuộc baud rate, topology, nhiễu và điều kiện mạng.

Kích thước CB 1241 bao nhiêu?

Kích thước kỹ thuật là khoảng 38 × 62 × 21mm.

CB 1241 có diagnostic không?

Có. Siemens ghi Diagnostics Function: Yes.

6ES7241-1CH30-1XB0 hiện còn hoạt động trong danh mục Siemens không?

Tại thời điểm tra cứu ngày 21/08/2026, Siemens Industry Mall vẫn hiển thị trạng thái PM300 – Active Product. Siemens đồng thời công bố giai đoạn product phase-out bắt đầu từ ngày 01/11/2026, vì vậy các dự án mua mới dài hạn nên kiểm tra lại vòng đời sản phẩm tại thời điểm đặt hàng.

Kiểm tra, sửa chữa Siemens 6ES7241-1CH30-1XB0 tại Viện Máy Tính

Siemens 6ES7241-1CH30-1XB0 là Communication Board nhỏ gọn dành cho SIMATIC S7-1200, bổ sung một giao diện RS485 2-wire half-duplex với baud rate tới 115.2kbit/s. Khả năng hỗ trợ Modbus RTU Master/Device, Freeport và USS giúp board phù hợp cho nhiều bài toán kết nối thiết bị serial trong máy công nghiệp.

Khi hệ thống xuất hiện tình trạng không nhận CB, Modbus mất kết nối, truyền thông lúc được lúc mất, chỉ hoạt động ở baud rate thấp, không đọc được Slave hoặc RS485 ngừng truyền sau sự cố điện, nên kiểm tra theo từng lớp từ thiết bị ngoài, dây, termination, serial parameter, protocol và chương trình PLC trước khi xác định lỗi board.

Nếu cần kiểm tra terminal block, connector CPU, RS485 transceiver, mạch termination/bias, mạch cách ly, nguồn nội bộ, backplane interface hoặc PCB của Siemens SIMATIC S7-1200 CB 1241 RS485 6ES7241-1CH30-1XB0, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
