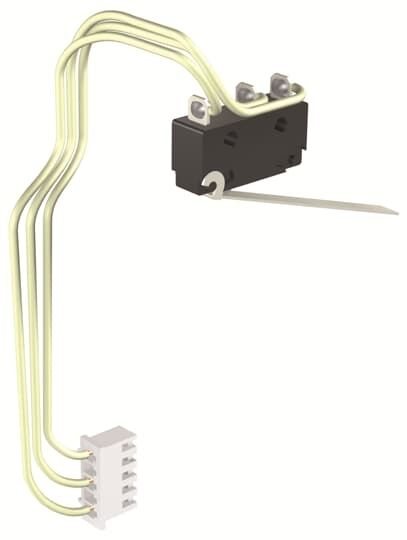

ABB 1SDA073778R1 là tiếp điểm báo trạng thái trip S51 250V thuộc nhóm phụ kiện điện cho máy cắt không khí SACE Emax 2. Tên kỹ thuật ABB sử dụng là Contact signalling tripping of Ekip protection trip unit – S51, nghĩa là tiếp điểm dùng để phát tín hiệu khi ACB mở do bộ bảo vệ điện tử Ekip tác động.
Sản phẩm được thiết kế cho các kích thước ACB E2.2, E4.2 và E6.2. Phiên bản 1SDA073778R1 là S51 loại 250V, phù hợp cho mạch tín hiệu AC/DC đến cấp điện áp 250V theo thông số ABB. Khi Ekip Protection Trip Unit tác động làm breaker mở, S51 thay đổi trạng thái tiếp điểm để hệ thống bên ngoài có thể nhận biết đây là một lần trip do bộ bảo vệ thay vì chỉ là thao tác mở breaker thông thường.
Trong thực tế sản phẩm thường được gọi là tiếp điểm báo trip quá dòng ABB. Tuy nhiên tên chính xác hơn theo catalogue ABB là tiếp điểm báo sự tác động của Ekip protection trip unit. Cách gọi này quan trọng vì Ekip có thể thực hiện nhiều chức năng bảo vệ tùy cấu hình trip unit, không nên giới hạn S51 thành một tiếp điểm chỉ dành riêng cho một dạng bảo vệ quá dòng duy nhất.
S51 có nhiệm vụ báo rằng ACB đã mở do Ekip Protection Trip Unit tác động. Đây là điểm khác biệt quan trọng so với tiếp điểm phụ AUX/Q dùng để phản hồi trạng thái đóng hoặc mở thông thường của breaker.
Ví dụ, một ACB có thể chuyển từ ON sang OFF vì người vận hành nhấn nút mở, vì Shunt Opening Release nhận lệnh từ xa hoặc vì Ekip phát hiện điều kiện bảo vệ và thực hiện trip. Nếu hệ thống chỉ đọc tiếp điểm ON/OFF thông thường thì nó chỉ biết breaker đang mở. Khi sử dụng S51, mạch giám sát có thêm tín hiệu cho biết protection trip unit đã tác động.
Tín hiệu S51 có thể được đưa về relay, đèn báo, hệ thống PLC, SCADA hoặc các mạch cảnh báo khác. Nhờ đó kỹ thuật viên có thể nhanh chóng phân biệt một lần trip bảo vệ với thao tác đóng cắt bình thường và ưu tiên kiểm tra nguyên nhân sự cố trước khi đóng lại ACB.
Các ACB SACE Emax 2 sử dụng nền tảng bảo vệ điện tử Ekip. Tùy model trip unit và cấu hình bảo vệ, Ekip có thể giám sát các điều kiện như quá tải, ngắn mạch, sự cố chạm đất và những chức năng bảo vệ bổ sung khác.
Khi một chức năng bảo vệ có hiệu lực làm Ekip ra lệnh trip, ACB mở và S51 tạo tín hiệu báo tương ứng. Vì vậy cách gọi “báo trip quá dòng” được sử dụng khá phổ biến trên thị trường, nhưng khi nhập thông tin kỹ thuật nên ghi tiếp điểm báo trip của Ekip Protection Trip Unit để sát với thuật ngữ của ABB hơn.
S51 không tự đo dòng điện, không tính toán ngưỡng bảo vệ và không trực tiếp quyết định lúc nào ACB phải trip. Chức năng phát hiện và xử lý bảo vệ nằm ở Ekip Trip Unit; S51 là phần tử cung cấp tín hiệu điện sau khi cơ cấu bảo vệ tác động.
S51 standard sử dụng một tiếp điểm chuyển đổi với các terminal được ABB thể hiện trong sơ đồ là 95, 96 và 98. Cấu trúc change-over giúp hệ thống có thể lấy một trạng thái trước trip và trạng thái còn lại sau khi Ekip Protection Trip Unit tác động.
Khi đấu vào PLC hoặc relay trung gian, kỹ thuật viên cần đối chiếu sơ đồ điện của đúng phiên bản Emax 2 để xác định chân common, nhánh tiếp điểm và trạng thái mong muốn. Không nên đấu dựa trên màu dây hoặc suy đoán từ một phụ kiện ABB khác có cùng kiểu terminal.
Do S51 chủ yếu dùng trong mạch báo trạng thái, tải kết nối phải phù hợp khả năng đóng cắt của tiếp điểm. Với hệ thống điều khiển công suất lớn nên sử dụng relay trung gian thay vì dùng S51 để trực tiếp cấp nguồn cho tải.
Tài liệu vận hành Emax 2 của ABB công bố đặc tính điện cho tiếp điểm S51 Standard. Khả năng đóng cắt phụ thuộc AC/DC, điện áp, hệ số công suất và hằng số thời gian của tải, do đó không nên lấy duy nhất con số “250V” để suy ra dòng tải cho phép.
Các giá trị trên cho thấy khả năng chuyển mạch giảm đáng kể với tải DC hoặc tải có tính cảm. Vì vậy khi S51 điều khiển relay, cuộn dây hoặc thiết bị có dòng khởi động, cần kiểm tra đặc tính tải thay vì chỉ so sánh dòng danh định.
ABB cung cấp S51 theo nhiều biến thể để phù hợp loại tín hiệu khác nhau. Với nhóm E2.2 đến E6.2, hai mã đặc biệt dễ bị nhầm là:
Model đang làm là 1SDA073778R1 – S51 250V. Không được lấy đặc tính của phiên bản 24V rồi gán sang mã này vì hai sản phẩm được ABB tách thành mã đặt hàng riêng.
Ngoài S51 tiêu chuẩn, ABB còn liệt kê phụ kiện S51/2 cho E2.2...E6.2. Đây là nhóm mã khác và không nên coi là tên gọi thay thế của 1SDA073778R1.
Khi thay thế phụ kiện cần đọc đầy đủ ký hiệu S51 hay S51/2 và Product ID. Không nên dựa vào việc chúng cùng thuộc dòng Emax 2 và cùng có mức 250V để kết luận có thể thay trực tiếp cho nhau.
S51 báo ACB mở do Ekip Protection Trip Unit tác động. Tín hiệu này phục vụ cảnh báo và xác định sự kiện bảo vệ.
AUX phản hồi trạng thái cơ khí OPEN/CLOSED của breaker. AUX có thể thay đổi khi ACB được đóng hoặc mở bình thường và không đồng nghĩa đã xảy ra protection trip.
Vì vậy trong một hệ thống SCADA, AUX có thể được dùng để hiển thị breaker ON/OFF, còn S51 được dùng tạo alarm “Protection Trip”. Kết hợp hai tín hiệu giúp hệ thống xác định trạng thái chính xác hơn.
RTC – Ready To Close là tiếp điểm báo ACB đã đáp ứng các điều kiện cần thiết để sẵn sàng thực hiện thao tác đóng. RTC không có chức năng báo Ekip trip.
Trong catalogue Emax 2, ABB đặt RTC và S51 thành hai nhóm phụ kiện riêng. Với E2.2...E6.2, RTC 250V có mã 1SDA073773R1, trong khi S51 250V là 1SDA073778R1. Không nên nhầm hai mã vì cùng được sử dụng trong mạch tín hiệu ACB.
ABB cho biết tiếp điểm S51 Standard được liên kết với cơ cấu báo trip cơ khí TU Reset. Sau khi Ekip Protection Trip Unit tác động, trạng thái trip được ghi nhận đồng thời qua cơ cấu báo cơ khí và mạch điện S51.
Điều này hỗ trợ người vận hành nhận biết ACB vừa trải qua protection trip và thực hiện quy trình kiểm tra/reset trước khi đóng lại. Nếu breaker vừa trip mà chỉ cố gắng đóng lại liên tục mà không xác định nguyên nhân, hệ thống có thể tiếp tục trip hoặc làm tăng rủi ro cho thiết bị phía sau.
S51 có thể đưa tín hiệu tới đèn hoặc còi cảnh báo để người trực vận hành biết ACB tổng vừa mở do bộ bảo vệ Ekip tác động.
Tiếp điểm S51 có thể kết nối vào mạch digital input phù hợp để PLC ghi nhận sự kiện trip, tạo cảnh báo và lưu thời điểm lỗi phục vụ phân tích sau sự cố.
Khi phối hợp S51 với AUX, hệ thống giám sát có thể phân biệt breaker đang OFF bình thường với breaker OFF do Ekip trip, thay vì chỉ hiển thị một trạng thái mở chung.
Trong thiết kế phù hợp, tín hiệu protection trip có thể được sử dụng để khóa một trình tự tự động, kích hoạt cảnh báo hoặc yêu cầu người vận hành xác nhận trước khi hệ thống cho phép đóng lại ACB.
Các tình trạng dưới đây là những sự cố có thể phát sinh ở S51 hoặc mạch tín hiệu ACB do tiếp điểm, terminal, wiring, cơ cấu TU Reset, Ekip Trip Unit hoặc thiết bị nhận tín hiệu. Đây không phải khẳng định ABB 1SDA073778R1 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra trực tiếp trạng thái tiếp điểm 95–96–98, dây tín hiệu và terminal. Nếu S51 chuyển trạng thái đúng nhưng PLC không nhận được tín hiệu, lỗi có thể nằm ở wiring, nguồn input hoặc module PLC.
Cần kiểm tra trạng thái TU Reset, cơ cấu S51, logic PLC và cách reset alarm. Không nên kết luận S51 bị dính tiếp điểm trước khi kiểm tra chuỗi tín hiệu hoàn chỉnh.
Terminal lỏng, connector tiếp xúc kém, dây tín hiệu bị rung hoặc tiếp điểm xuống cấp có thể tạo tín hiệu không ổn định. Nên đo continuity trực tiếp và kiểm tra điện áp tại thiết bị nhận.
Đây chưa chắc là lỗi. Nếu ACB được người vận hành mở bình thường hoặc được điều khiển mở bằng một cơ cấu không phải protection trip của Ekip, AUX có thể báo OPEN nhưng S51 không nhất thiết chuyển sang tín hiệu protection trip.
S51 chỉ xác nhận rằng Ekip Protection Trip Unit đã tác động. Để biết nguyên nhân cụ thể cần kiểm tra thông tin trip, event hoặc indication trên Ekip phù hợp thay vì suy luận nguyên nhân chỉ từ tiếp điểm S51.
Đây là tiếp điểm báo trạng thái trip S51 250V dành cho ACB SACE Emax 2 E2.2 đến E6.2, dùng để báo khi breaker mở do Ekip Protection Trip Unit tác động.
ABB xác định model S51 này dùng cho nhóm Emax 2 E2.2...E6.2, bao gồm các kích thước E2.2, E4.2 và E6.2 theo cấu hình tương thích.
Đây là phiên bản S51 250V. ABB xác định Rated Voltage của sản phẩm là 250V và mô tả phiên bản cho mạch AC/DC.
Không. Tiếp điểm AUX/Q thường dùng để phản hồi trạng thái OPEN/CLOSED. S51 được sử dụng riêng để báo việc Ekip Protection Trip Unit đã tác động làm breaker mở.
Không trực tiếp. S51 chỉ báo protection trip đã xảy ra. Để xác định nguyên nhân cụ thể như quá tải, short circuit hoặc chức năng bảo vệ khác, cần đọc thông tin trip trên Ekip Trip Unit tương ứng.
1SDA073778R1 là S51 250V E2.2...E6.2, còn 1SDA073779R1 là phiên bản S51 24V cho cùng nhóm kích thước ACB.
Có. ABB mô tả S51 Standard được liên kết với cơ cấu báo trip cơ khí TU Reset, hỗ trợ nhận biết và reset trạng thái sau khi protection trip xảy ra.
ABB 1SDA073778R1 là tiếp điểm S51 250V cho ACB SACE Emax 2 E2.2–E6.2, dùng để cung cấp tín hiệu khi Ekip Protection Trip Unit tác động làm máy cắt mở. Tín hiệu này giúp hệ thống điều khiển phân biệt protection trip với thao tác OPEN bình thường và hỗ trợ cảnh báo, lưu sự kiện hoặc liên động.
Khi S51 gặp tình trạng ACB đã protection trip nhưng không có tín hiệu, SCADA báo trip sai, tín hiệu chập chờn, không reset hoặc tiếp điểm không thay đổi trạng thái, cần kiểm tra Ekip, TU Reset, terminal 95–96–98, wiring, relay và PLC input trước khi xác định phụ kiện bị hỏng.
Nếu cần kiểm tra tiếp điểm S51, terminal, connector, TU Reset, Ekip Protection Trip Unit, relay, PLC input hoặc các mạch báo trạng thái liên quan đến ABB 1SDA073778R1 S51 250V E2.2...E6.2, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
