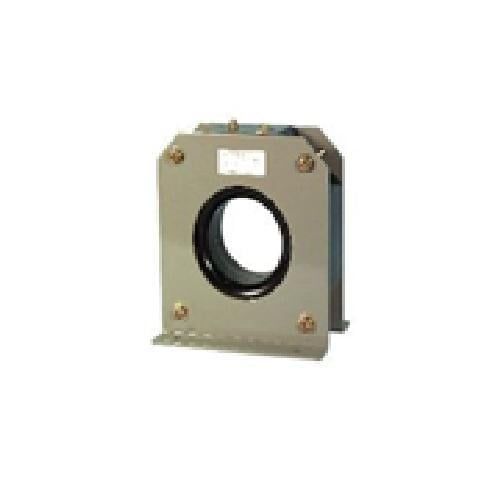

Mitsubishi Electric ZT-15B-W là biến dòng thứ tự không ZCT, được Mitsubishi mô tả là Zero-phase Current Transformer for transformer ground wire. Thiết bị thuộc nhóm External Current Transformer dành cho hệ thống ACB Mitsubishi và được sử dụng để phát hiện dòng rò đất khi kết hợp với Electronic Trip Relay có chức năng Earth Leakage Protection.
Khác với các ZCT dạng lớn bao quanh toàn bộ dây dẫn của mạch tải, ZT-15B-W thuộc cấu hình dành cho dây nối đất tại điểm trung tính của máy biến áp. Dây nối đất đi xuyên qua lõi ZCT có đường kính trong 15mm. Dòng mất cân bằng hoặc dòng rò chạy qua đường nối đất được ZCT cảm nhận và truyền tín hiệu tới hệ thống bảo vệ tương ứng.
Model đang làm là ZT-15B-W, European Order Code 168997 và Global Order Code 160A83A0001K8. Đây là phiên bản có đường kính lỗ xuyên 15mm, không được nhầm với ZT-30B-W, ZT-40B-W, ZT-60B-W, ZT-80B-W hoặc ZT-100B-W. Những model này cùng nguyên lý dùng cho dây nối đất máy biến áp nhưng có kích thước lỗ xuyên khác nhau.
ZCT là viết tắt của Zero-phase Current Transformer. Trong hệ thống bảo vệ rò đất, ZCT có nhiệm vụ phát hiện thành phần dòng điện không cân bằng liên quan đến dòng rò xuống đất. Mitsubishi Electric sử dụng External ZCT kết hợp với Electronic Trip Relay có chức năng Earth Leakage Protection để tạo hệ thống phát hiện và xử lý sự cố rò điện.
ZT-15B-W không phải relay bảo vệ độc lập và cũng không trực tiếp mở ACB. Thiết bị đóng vai trò cảm biến dòng. Tín hiệu phát hiện từ ZCT được đưa tới ETR có chức năng Earth Leakage Protection; phần ETR mới xử lý điều kiện bảo vệ và điều khiển cơ cấu trip của ACB khi các điều kiện cài đặt được đáp ứng.
Do đó khi hệ thống bảo vệ rò đất không hoạt động đúng, cần kiểm tra cả ZCT, dây kết nối, Electronic Trip Relay, module Earth Leakage Protection và thiết lập bảo vệ thay vì chỉ thay riêng biến dòng.
Mitsubishi phân chia External ZCT của ACB thành hai phương pháp ứng dụng chính. Một phương pháp cho toàn bộ dây dẫn mạch tải đi qua ZCT; phương pháp còn lại sử dụng ZT nhỏ hơn trên dây nối đất tại điểm trung tính của máy biến áp.
ZT-15B-W thuộc phương pháp thứ hai. Thay vì yêu cầu các thanh dẫn hoặc dây pha công suất lớn đi xuyên qua một ZCT có kích thước lớn, ZT được lắp trên đường nối đất trung tính của transformer. Khi có dòng rò đất quay về điểm trung tính qua đường này, ZT phát hiện dòng tương ứng để hệ thống Earth Leakage Protection xử lý.
Đây là lý do tên chính hãng của ZT-15B-W nhấn mạnh cụm “for transformer ground wire”. Không nên mô tả sản phẩm đơn giản là CT đo dòng tải vì mục đích và vị trí lắp của nó khác với Current Transformer dùng để đo dòng pha thông thường.
ZT-15B-W có đường kính lỗ xuyên 15mm. Đây là thông số cơ khí quan trọng nhất để phân biệt model với các biến thể ZT khác trong cùng dòng.
Đường kính này liên quan trực tiếp đến kích thước dây nối đất có thể đi xuyên qua lõi ZCT. Trước khi thay thế hoặc thiết kế mới cần kiểm tra đường kính ngoài thực tế của conductor, lớp cách điện, đầu cos và phương án đi dây để bảo đảm có thể lắp qua lỗ Ø15mm phù hợp.
Nếu dây dẫn lớn hơn khả năng lắp của ZT-15B-W thì không nên cố ép hoặc thay đổi kết cấu lõi ZCT. Mitsubishi cung cấp các phiên bản đường kính lớn hơn gồm 30mm, 40mm, 60mm, 80mm và 100mm để lựa chọn theo kích thước dây nối đất.
Model đang làm là ZT-15B-W Ø15mm. Kích thước của ZT-30B-W đến ZT-100B-W không được gán sang model này. Khi thay mới cần chọn đường kính phù hợp với dây nối đất và đúng cấu hình bảo vệ của hệ thống.
ZT-15B-W được lắp cho dây nối đất trung tính của máy biến áp. Chỉ conductor nối đất cần đi xuyên qua cửa sổ Ø15mm của biến dòng theo phương pháp transformer neutral-point.
Các model ZCT-163-W, ZCT-323-W và ZCT-324-W thuộc nhóm ZCT for load circuit. Chúng được thiết kế để các conductor của mạch tải đi qua ZCT. Với hệ thống 3 pha 4 dây, dây trung tính cũng phải được xử lý theo sơ đồ tương ứng để ZCT phát hiện tổng dòng dư chính xác.
Do phương pháp lắp đặt khác nhau, không nên lấy kích thước, cấu hình hoặc cách đấu của ZCT load circuit để áp dụng cho ZT-15B-W. Mitsubishi phân loại hai nhóm riêng ngay trong tài liệu ACB.
Một nhóm phụ kiện khác dễ nhầm với ZCT là Neutral Current Transformer – NCT. Mitsubishi sử dụng Neutral CT với ACB 3P trong hệ thống 3 pha 4 dây để hỗ trợ Ground Fault Protection và bảo vệ quá dòng của dây trung tính theo cấu hình.
ZT-15B-W không phải Neutral CT đo dòng neutral của hệ thống tải. ZT-15B-W được sử dụng trên transformer ground wire cho chức năng Earth Leakage Protection. Hai loại CT có vị trí lắp và mục tiêu bảo vệ khác nhau.
Vì vậy không được thay ZT-15B-W bằng NCT-06-W, NCT-10-W hoặc các NCT khác chỉ vì chúng đều là Current Transformer của ACB Mitsubishi.
Mitsubishi phân biệt Earth Leakage Protection – ER và Ground Fault Protection – GFR trong hệ thống Electronic Trip Relay. Earth Leakage Protection được thực hiện bằng ETR có chức năng ER kết hợp External ZCT như ZT-15B-W.
Ground Fault Protection sử dụng phương pháp và module bảo vệ tương ứng khác. Vì vậy không nên mô tả ZT-15B-W như một Neutral CT dành cho mọi chức năng ground fault của ACB.
Trong hệ thống đang sử dụng ZT-15B-W, khi cần kiểm tra thông số tác động phải xem phần cài đặt Earth Leakage Protection của ETR và sơ đồ kết nối ZCT thực tế.
Trong trạng thái bình thường, dòng điện đi và về trong hệ thống có tổng vector gần cân bằng theo nguyên lý của mạch. Khi xuất hiện dòng điện thoát khỏi đường dẫn dự kiến và chạy xuống đất, một dòng dư xuất hiện.
ZCT được thiết kế để cảm nhận thành phần dòng dư này. Mitsubishi mô tả ZCT là thành phần phát hiện earth leakage current và phối hợp với thiết bị điện tử bảo vệ để thực hiện chức năng bảo vệ.
Đối với cấu hình ZT tại trung tính máy biến áp, ZT giám sát dòng chạy trên dây nối đất. Tín hiệu thứ cấp được đưa về Electronic Trip Relay qua các terminal tương ứng để hệ thống xác định điều kiện Earth Leakage Protection.
External ZCT không hoạt động như một breaker độc lập. Mitsubishi xác định Earth Leakage Protection của ACB được thực hiện bằng cách kết hợp Electronic Trip Relay có chức năng ER với External ZCT.
Điều này có nghĩa nếu ACB đang sử dụng một Trip Unit không được trang bị chức năng Earth Leakage Protection phù hợp thì chỉ lắp thêm ZT-15B-W chưa đủ để tạo hệ thống bảo vệ hoàn chỉnh.
Khi thiết kế hoặc thay đổi cấu hình ACB cần kiểm tra model ETR, module bảo vệ, nguồn điều khiển, wiring và khả năng hỗ trợ External ZCT theo tài liệu Mitsubishi.
ZT-15B-W được sử dụng trên dây nối đất tại điểm trung tính máy biến áp để hỗ trợ phát hiện dòng rò xuống đất trong hệ thống phân phối.
Trong tủ tổng sử dụng ACB Mitsubishi AE-SW có Earth Leakage Protection, ZT có thể cung cấp tín hiệu dòng rò cho Electronic Trip Relay theo cấu hình bảo vệ.
Các hệ thống điện công nghiệp có transformer riêng và yêu cầu giám sát dòng rò đất có thể sử dụng phương pháp ZT trên dây nối đất thay cho ZCT bao quanh toàn bộ conductor tải khi thiết kế hệ thống phù hợp.
Việc đặt ZT tại grounding conductor của transformer cho phép hệ thống bảo vệ theo dõi thành phần dòng chạy về điểm nối đất của nguồn và phối hợp với ETR để thực hiện chức năng bảo vệ.
Các tình trạng dưới đây là những sự cố có thể phát sinh trong ZCT hoặc hệ thống Earth Leakage Protection do wiring, connector, lắp đặt, ETR, nguồn control hoặc hư hỏng phần tử cảm biến. Đây không phải khẳng định Mitsubishi ZT-15B-W có lỗi thiết kế hoặc chắc chắn sẽ gặp những vấn đề này.
Cần kiểm tra ZT-15B-W, dây tín hiệu về ETR, chức năng Earth Leakage Protection và thiết lập bảo vệ. Nếu ZCT vẫn tạo tín hiệu nhưng ETR không xử lý hoặc chức năng ER không được cấu hình đúng, hệ thống có thể không tác động như mong muốn.
Cần kiểm tra đường đi của conductor qua ZCT, dây nối đất, wiring tín hiệu và kết nối đầu cuối. Sai cách lắp hoặc nhiễu trong đường tín hiệu có thể làm việc khoanh vùng lỗi trở nên phức tạp.
Nếu hệ thống thử bảo vệ nhưng ETR không nhận được tín hiệu, cần kiểm tra dây nối giữa ZCT và ACB, connector, terminal và continuity trước khi kết luận lõi biến dòng bị hỏng.
Terminal lỏng, dây tín hiệu tiếp xúc kém, connector xuống cấp hoặc môi trường rung có thể tạo tín hiệu không ổn định. Cần kiểm tra cơ khí và điện của toàn bộ đường kết nối.
Không nên tiếp tục sử dụng nếu vỏ hoặc phần lõi biến dòng bị hư hỏng cơ khí rõ rệt. Việc ép conductor quá lớn qua lỗ Ø15mm hoặc tác động lực trong quá trình lắp đặt có thể gây ảnh hưởng thiết bị.
Yếu tố đầu tiên cần kiểm tra là kích thước dây nối đất. ZT-15B-W chỉ có đường kính trong Ø15mm. Nếu conductor không phù hợp cần lựa chọn model ZT có cửa sổ lớn hơn thay vì thay đổi kết cấu của biến dòng.
Tiếp theo cần kiểm tra cấu hình Electronic Trip Relay của ACB. ZT phải được sử dụng cùng chức năng Earth Leakage Protection phù hợp và đấu dây theo tài liệu của Mitsubishi. Không nên coi ZT là một sensor độc lập có thể đấu tùy ý vào bất kỳ relay nào.
Mitsubishi Electric đã thông báo thay đổi quy cách đóng gói đối với External ZCT của AE-SW từ sản xuất tháng 3/2026: instruction manual của External ZCT và dây kết nối tới AE-SW được chuyển sang đóng cùng ACB AE-SW có ER thay vì đóng cùng External ZCT. Vì vậy một ZCT sản xuất theo quy cách mới có thể không còn kèm riêng các thành phần này trong hộp ZCT.
ZT-15B-W là Zero-phase Current Transformer, tức biến dòng thứ tự không bên ngoài dùng cho dây nối đất máy biến áp trong hệ thống Earth Leakage Protection của ACB Mitsubishi.
Mitsubishi Electric xác nhận model ZT-15B-W có đường kính trong 15mm.
Không phải mục đích chính. ZT-15B-W được thiết kế cho transformer ground wire nhằm phát hiện thành phần dòng rò đất phục vụ Earth Leakage Protection.
Không. ZCT đóng vai trò cảm biến. Tín hiệu từ ZCT được đưa tới Electronic Trip Relay có Earth Leakage Protection để xử lý và điều khiển cơ cấu trip theo cấu hình bảo vệ.
Hai model cùng thuộc nhóm ZT dùng cho transformer ground wire nhưng khác đường kính trong. ZT-15B-W là Ø15mm, còn ZT-30B-W là Ø30mm.
Không. NCT là Neutral Current Transformer sử dụng cho dòng neutral và các chức năng bảo vệ tương ứng của ACB, còn ZT-15B-W là Zero-phase CT lắp trên dây nối đất máy biến áp để phục vụ Earth Leakage Protection.
European Order Code là 168997 và Global Order Code là 160A83A0001K8.
Không nên thay trực tiếp. ZT-15B-W được thiết kế cho transformer ground wire Ø15mm, còn ZCT-163-W thuộc nhóm ZCT cho load circuit và có cấu trúc cơ khí cũng như phương pháp lắp khác.
Mitsubishi ZT-15B-W là External Zero-phase Current Transformer có đường kính trong Ø15mm, được thiết kế cho dây nối đất máy biến áp và sử dụng cùng Electronic Trip Relay có Earth Leakage Protection của hệ thống ACB Mitsubishi AE-SW tương thích.
Khi hệ thống gặp tình trạng không phát hiện dòng rò, ACB không trip theo chức năng Earth Leakage, báo rò đất bất thường, tín hiệu ZCT mất hoặc chập chờn, cần kiểm tra ZT-15B-W, vị trí conductor, wiring, terminal, connector, ETR và cấu hình Earth Leakage Protection trước khi xác định linh kiện bị hỏng.
