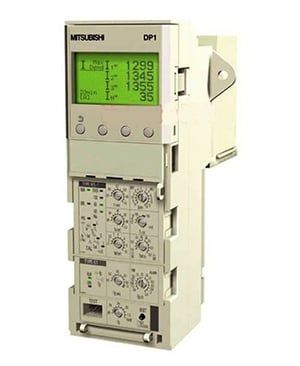

Mitsubishi Electric PW1-W là khối cấp nguồn P1 thuộc nhóm Power Supply Module for Electronic Trip Relay – ETR của máy cắt không khí ACB dòng AE-SW. Thiết bị sử dụng nguồn điều khiển 100–240VAC/DC và cung cấp nguồn cần thiết cho các chức năng điện tử của Trip Unit như LED chỉ thị, đo lường, truyền thông và những module chức năng bổ sung tương thích.
Điểm cần nhận dạng chính xác của PW1-W là ký hiệu P1. Theo Mitsubishi Electric, P1 là phiên bản 100–240V AC/DC không có alarm contact. Vì vậy PW1-W không nên bị nhầm với PW3-W dù cả hai đều hỗ trợ nguồn AC 100–240V, bởi PW3-W có thêm các tiếp điểm ngõ ra cảnh báo và dải DC khác với P1.
PW1-W không phải bộ nguồn dùng để cấp trực tiếp cho cuộn đóng CC, Shunt Trip SHT, motor charging hay tải công suất của tủ điện. Đây là module nguồn chuyên dụng cho hệ thống Electronic Trip Relay của ACB Mitsubishi. Ngay cả khi mất nguồn điều khiển từ module này, các chức năng bảo vệ quá dòng cơ bản và Ground Fault Protection trong điều kiện hãng quy định vẫn có thể lấy năng lượng từ CT nội bộ, nhưng các chức năng hiển thị và điện tử bổ sung cần nguồn control phù hợp.
Mitsubishi AE-SW sử dụng hệ thống Electronic Trip Relay để thực hiện các chức năng bảo vệ và giám sát. Với cấu hình modular ETR, các chức năng được chia thành Main Setting Module, Optional Setting Module, Power Supply Module và các module bổ sung khác. PW1-W thuộc chính nhóm Power Supply Module.
Vai trò của PW1-W là cung cấp nguồn điều khiển cho phần điện tử cần nguồn ngoài. Đây là điểm quan trọng vì ETR không chỉ thực hiện bảo vệ mà còn có thể cung cấp LED trạng thái, dữ liệu đo lường, màn hình và truyền thông tùy theo những module được lắp trên hệ thống.
Khi không có nguồn control từ PW1-W, không nên lập tức kết luận ACB mất hoàn toàn khả năng bảo vệ. Mitsubishi thiết kế các chức năng bảo vệ quá dòng cơ bản có khả năng lấy năng lượng từ CT nội bộ. Tuy nhiên phần hiển thị, chỉ thị LED và nhiều chức năng bổ sung sẽ cần nguồn Power Supply Module.
PW1-W thuộc cấu hình P1 với điện áp 100–240V AC/DC. Việc chấp nhận cả nguồn xoay chiều và một chiều trong dải này giúp module phù hợp với nhiều hệ thống control power công nghiệp khác nhau.
Khi thay thế PW1-W, cần kiểm tra điện áp thực tế của mạch điều khiển thay vì chỉ dựa vào hình dạng module. Mitsubishi còn cung cấp P2 sử dụng DC24–60V và các biến thể P3, P4, P5 có cấu hình nguồn cũng như ngõ ra khác nhau.
Nếu nguồn thực tế là DC24V hoặc DC48V thì PW1-W không phải phiên bản phù hợp chỉ vì nó cùng thuộc nhóm Power Supply Module. Trong trường hợp đó cần đối chiếu cấu hình P2 hoặc model khác theo tài liệu của ACB.
Một đặc điểm quan trọng của P1 là without alarm contact. PW1-W cung cấp chức năng cấp nguồn nhưng không tích hợp nhóm tiếp điểm cảnh báo như các biến thể P3 hoặc P4.
Đây là chi tiết rất dễ nhập sai khi lấy dữ liệu chung của toàn bộ dòng Power Supply Module. Mitsubishi cung cấp cả loại không có alarm contact và loại có các alarm contact để xuất trạng thái bảo vệ. Các chức năng output này không được mặc định có trên PW1-W.
Nếu hệ thống cần tín hiệu hardwired từ các trạng thái như LTD, STD/INST, Ground Fault, Earth Leakage, Additional Pre-alarm, Pre-alarm, Temperature Alarm hoặc lỗi Trip Unit, cần kiểm tra cấu hình nguồn có alarm contact phù hợp thay vì gán các output đó cho P1.
Mitsubishi Electric xác định Power Supply Module là thành phần cần thiết để sử dụng LED indication trên Trip Unit. Các LED này giúp người vận hành quan sát trạng thái cảnh báo, trip hoặc các thông tin vận hành tương ứng với loại Trip Unit được trang bị.
Vì vậy một trường hợp ACB vẫn bảo vệ được quá dòng nhưng phần LED không hoạt động có thể liên quan đến nguồn control hoặc PW1-W. Không nên dựa vào việc breaker vẫn trip khi thử quá dòng để kết luận Power Supply Module đang hoạt động bình thường.
Khi LED mất hoàn toàn, nên kiểm tra điện áp cấp tới module, terminal, connector và tình trạng PW1-W trước khi thay cả Electronic Trip Relay.
Ngoài LED, Power Supply Module còn cần thiết cho Metering Function của nền tảng AE-SW. Khi ETR được cấu hình với các module cần thiết, hệ thống có thể cung cấp dữ liệu phục vụ giám sát điện như dòng điện và các đại lượng bổ sung tùy cấu hình.
Một số phép đo nâng cao còn phụ thuộc vào Extension Module và VT Unit. Vì vậy PW1-W là một thành phần của chuỗi nguồn và chức năng đo lường, nhưng không nên mô tả rằng chỉ cần lắp riêng PW1-W là ETR lập tức có đầy đủ mọi thông số điện.
Nếu hệ thống mất dữ liệu đo nhưng bảo vệ vẫn bình thường, ngoài PW1-W còn cần kiểm tra EX1/EX2, VT, Display Module và cấu hình ETR thực tế.
Nền tảng AE-SW có thể mở rộng khả năng kết nối tới hệ thống điều khiển thông qua các Interface Unit tương ứng như CC-Link, Modbus-RTU hoặc PROFIBUS-DP tùy cấu hình. Mitsubishi xác định Power Supply Module là thành phần cần thiết cho chức năng communication của hệ thống điện tử.
Do đó nếu ACB vẫn đóng cắt và bảo vệ nhưng hệ thống PLC hoặc SCADA mất dữ liệu từ ETR, nguồn điều khiển và Power Supply Module là một trong những hạng mục cần kiểm tra trước khi kết luận Interface Unit bị lỗi.
Việc xử lý cần phân biệt rõ lỗi mất nguồn ETR với lỗi communication. Nếu LED, display và communication cùng mất đồng thời, khả năng liên quan đến control power hoặc Power Supply Module đáng được kiểm tra trước.
Một đặc điểm quan trọng của Electronic Trip Relay AE-SW là chức năng Overcurrent Protection có thể lấy năng lượng từ Internal CT. Vì vậy khi nguồn control bên ngoài mất, khả năng bảo vệ quá dòng không nhất thiết biến mất theo.
Mitsubishi cũng cho biết Ground Fault Protection có thể hoạt động từ nguồn Internal CT trong điều kiện áp dụng của hãng. Điều này giúp chức năng bảo vệ cơ bản không hoàn toàn phụ thuộc vào nguồn phụ trợ PW1-W.
Tuy nhiên cần phân biệt “bảo vệ vẫn hoạt động” với “mọi chức năng của ETR vẫn hoạt động”. LED, Metering, Communication và các module điện tử bổ sung vẫn cần control power. Đây là lý do một Trip Unit có thể vẫn trip đúng nhưng màn hình, LED hoặc dữ liệu truyền thông lại mất.
EX1/EX2 là các Extension Module dùng để mở rộng khả năng hiển thị, đo lường hoặc kết nối các chức năng bổ sung cho ETR. Mitsubishi mô tả Power Supply Module cung cấp control power cho những additional function module như EX1, DP1 và các thành phần tương ứng.
Nếu một tủ ACB sử dụng Extension Module nhưng các chức năng phía sau đồng loạt mất hoạt động, cần kiểm tra PW1-W và nguồn điều khiển trước khi thay EX1/EX2.
Ngược lại, nếu nguồn PW1-W bình thường nhưng chỉ một module mở rộng không hoạt động, lỗi có thể nằm ở chính module đó, connector, wiring hoặc cấu hình chứ không nhất thiết do Power Supply Module.
DP1 là Display Module lắp với ETR, trong khi DP2 là Display Module bố trí trên panel board theo cấu hình Mitsubishi. Các module hiển thị này cần nguồn control để hoạt động và Power Supply Module là một phần quan trọng của hệ thống cấp nguồn.
Nếu display tắt hoàn toàn nhưng ACB vẫn có khả năng bảo vệ quá dòng, cần kiểm tra nguồn PW1-W, connector, Extension Module nếu được yêu cầu và chính Display Module trước khi kết luận toàn bộ Trip Unit đã hỏng.
PW1-W và PW2-W đều thuộc nhóm nguồn không có alarm contact nhưng khác dải điện áp. Nếu tủ sử dụng control power 24VDC thì phải kiểm tra PW2-W thay vì mặc định PW1-W có thể thay thế.
Hai model có phần dải AC giống nhau nên đặc biệt dễ nhầm. Tuy nhiên dải DC và cấu hình output khác nhau. PW3-W cung cấp alarm contact trong khi PW1-W không có chức năng này.
PW5-W sử dụng Solid State Relay cho ngõ ra và chỉ sử dụng nguồn DC trong dải được hãng quy định. Không được lấy đặc tính SSR hoặc alarm output của PW5-W để mô tả PW1-W.
PW1-W phù hợp cho hệ thống có nguồn control 100–240VAC/DC và cần cấp nguồn phụ trợ cho các chức năng điện tử của ETR.
Trong tủ MSB sử dụng ACB Mitsubishi AE-SW, PW1-W có thể phục vụ phần nguồn cho Trip Unit nhằm duy trì LED, chức năng đo và các thiết bị điện tử bổ sung.
Khi ETR được cấu hình cho Metering, Extension Module, VT và Display tương ứng, nguồn P1 hỗ trợ duy trì hoạt động của hệ thống giám sát.
Với hệ thống có Interface Unit truyền thông, Power Supply Module cung cấp nguồn cần thiết để phần communication của ETR hoạt động theo cấu hình.
Các biểu hiện dưới đây là những sự cố có thể phát sinh trong Power Supply Module hoặc hệ thống ETR do nguồn control, terminal, connector, wiring hoặc linh kiện điện tử. Đây không phải khẳng định Mitsubishi PW1-W có lỗi thiết kế hoặc chắc chắn sẽ gặp những vấn đề này.
Cần kiểm tra điện áp 100–240VAC/DC có tới PW1-W hay không. Nếu mất nguồn đầu vào, lỗi có thể nằm ở cầu chì, nguồn control, wiring hoặc terminal thay vì bản thân module.
Đây là biểu hiện phù hợp với nguyên lý mà phần bảo vệ quá dòng có thể tự lấy nguồn từ Internal CT trong khi các chức năng hiển thị cần nguồn control. Cần kiểm tra PW1-W trước khi thay toàn bộ Trip Unit.
Nếu các chức năng đo lường và truyền thông cùng mất nhưng breaker vẫn vận hành, cần kiểm tra nguồn Power Supply Module, connector và Extension Module trước khi kiểm tra riêng từng Interface Unit.
Cần ngừng kiểm tra khi module xuất hiện mùi khét, đổi màu hoặc nhiệt độ bất thường. Kiểm tra điện áp nguồn thực tế và tình trạng wiring trước khi thay module mới.
Nguồn điều khiển dao động, terminal lỏng, connector tiếp xúc kém hoặc module nguồn suy giảm có thể làm LED, display hoặc communication reset không ổn định.
PW1-W là Power Supply Module P1 dùng để cấp nguồn điều khiển cho Electronic Trip Relay của ACB Mitsubishi AE-SW trong cấu hình tương thích.
Mitsubishi công bố P1 sử dụng điện áp 100–240VAC/DC.
Không. P1 được Mitsubishi xác định là phiên bản 100–240VAC/DC without alarm contact.
Power Supply Module được sử dụng để cung cấp nguồn cho LED indication trên Trip Unit, các chức năng Metering, Communication và những additional function module tương thích.
Không nhất thiết. Mitsubishi cho biết Overcurrent Protection có thể hoạt động bằng nguồn lấy từ Internal CT ngay cả khi control power source bị mất. Tuy nhiên LED, Metering, Communication và nhiều chức năng bổ sung cần nguồn ngoài.
PW1-W là P1 100–240VAC/DC, còn PW2-W là P2 DC24–60V. Cả hai thuộc nhóm không có alarm contact nhưng sử dụng dải nguồn khác nhau.
PW1-W sử dụng 100–240VAC/DC và không có alarm contact. PW3-W sử dụng AC100–240V hoặc DC100–125V và được trang bị output contact cảnh báo.
Material Code của Mitsubishi PW1-W là 160G10A0001NR.
Mitsubishi PW1-W là Power Supply Module P1 100–240VAC/DC dành cho Electronic Trip Relay của ACB AE-SW. Module không có alarm contact và có vai trò cung cấp control power cho LED indication, Metering, Communication cùng các chức năng điện tử bổ sung tương thích.
Khi hệ thống gặp tình trạng LED Trip Unit không sáng, display mất nguồn, dữ liệu đo lường mất, communication ngừng hoạt động hoặc các chức năng điện tử chập chờn trong khi bảo vệ quá dòng vẫn còn hoạt động, cần kiểm tra nguồn 100–240VAC/DC, terminal, wiring, connector và PW1-W trước khi xác định Electronic Trip Relay bị hỏng.
Nếu cần kiểm tra Power Supply Module, mạch nguồn, terminal, connector, Electronic Trip Relay, EX1/EX2, DP1/DP2, VT hoặc hệ thống communication liên quan đến Mitsubishi PW1-W – 160G10A0001NR, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
