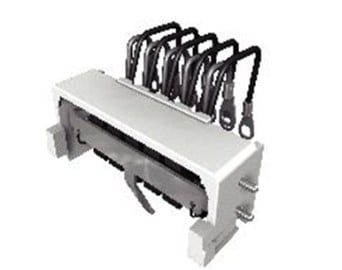

SBC-1-W Mitsubishi – Công Tắc Ngắn Mạch Phụ Shorting b-contact Cho ACB AE-SW

Mitsubishi Electric SBC-1-W là công tắc ngắn mạch phụ, tên kỹ thuật Shorting b-contact, thuộc nhóm phụ kiện điện dành cho máy cắt không khí ACB Mitsubishi dòng AE-SW. Phụ kiện được thiết kế cho ACB dạng Drawout và lắp trên cradle, có nhiệm vụ duy trì trạng thái kết nối điện của một tiếp điểm phụ thường đóng AXb khi phần ACB được kéo từ vị trí TEST sang vị trí DISCONNECT.

Điểm quan trọng của SBC-1-W là đây không phải một Auxiliary Switch AX thông thường. AX phản hồi trạng thái ON/OFF của máy cắt, trong khi SBC hoạt động phối hợp với AXb – tiếp điểm b của Auxiliary Switch. Khi ACB dạng kéo ra được chuyển từ TEST sang DISCONNECT, kết nối của AXb có thể bị tách theo vị trí của breaker. SBC duy trì trạng thái kết nối điện cho mạch bên ngoài để mạch điều khiển không bị gián đoạn chỉ vì phần ACB đã được rút khỏi cradle.

Model đang làm là SBC-1-W, tương ứng Shorting b-contact dành cho 1 NC Auxiliary Switch. Mitsubishi Electric công bố European Order Code 168548 và Global Order Code 160C80A0001LY. Không nên nhầm SBC-1-W với SBC-2-W, SBC-3-W, SBC-4-W hoặc SBC-5-W vì các phiên bản này khác nhau về số lượng b-contact được sử dụng.

Thông số kỹ thuật chính Mitsubishi SBC-1-W

• Thương hiệu: Mitsubishi Electric
• Model: SBC-1-W
• Tên thiết bị: Shorting b-contact
• Tên tiếng Việt: Công tắc ngắn mạch phụ / tiếp điểm ngắn mạch phụ
• Loại: Shorting b-contact for 1 NC Auxiliary Switch
• Số tiếp điểm: 1 b-contact
• Loại tiếp điểm liên quan: NC Auxiliary Switch / AXb
• Kiểu ACB: Drawout type
• Vị trí lắp: Trên cradle
• Dòng sản phẩm: Mitsubishi AE-SW Series theo cấu hình tương thích
• Chức năng: Duy trì trạng thái kết nối điện của AXb khi ACB được đưa từ TEST sang DISCONNECT
• European Order Code: 168548
• Global Order Code: 160C80A0001LY
• Product hierarchy: IAN20108
• Phân loại: FA-ACB: Electrical Option
• Gross Weight: khoảng 0,055kg
• Kích thước đóng gói: khoảng 10 × 16 × 6cm
• Country of Origin: JP – Nhật Bản
• Selling Status: Standard
• RoHS: Compliant
• REACH Limit Exceeded: No
• CE: Compliant
• UKCA: Compliant

Chức năng chính của Mitsubishi SBC-1-W

Theo giải thích kỹ thuật của Mitsubishi Electric, SBC được sử dụng cùng tiếp điểm AXb của Auxiliary Switch. Trên ACB dạng Drawout, khi breaker di chuyển từ vị trí TEST sang DISCONNECT, kết nối AXb có thể bị ngắt theo cơ cấu vị trí của ACB.

SBC-1-W giải quyết tình huống này bằng cách duy trì trạng thái kết nối điện tương ứng cho mạch AXb. Nhờ đó external control circuit có thể tiếp tục giữ trạng thái mạch cần thiết ngay cả khi phần ACB đã được kéo sang vị trí DISCONNECT.

Đây là chức năng khá chuyên biệt và dễ bị hiểu sai nếu chỉ dịch tên “công tắc ngắn mạch”. SBC không dùng để ngắn mạch nguồn điện chính, không tác động vào các cực công suất của ACB và cũng không phải thiết bị bảo vệ ngắn mạch. Nó chỉ làm việc trong phần mạch phụ trợ và mạch điều khiển liên quan đến tiếp điểm AXb.

Vì sao cần Shorting b-contact trên ACB dạng Drawout?

ACB dạng Drawout được thiết kế để phần breaker có thể di chuyển giữa các vị trí vận hành như CONNECTED, TEST và DISCONNECTED. Ở từng vị trí, mức độ kết nối giữa breaker, mạch chính, mạch điều khiển và cradle sẽ khác nhau.

Ở vị trí TEST, mạch chính được cách ly nhưng một số mạch điều khiển vẫn được duy trì để kỹ thuật viên có thể kiểm tra hoạt động của ACB. Khi breaker tiếp tục được kéo sang DISCONNECT, các kết nối phụ trợ liên quan đến phần rút ra có thể thay đổi.

Nếu một external control circuit đang phụ thuộc vào trạng thái AXb, việc AXb bị tách khi ACB sang DISCONNECT có thể làm mạch ngoài thay đổi trạng thái ngoài mong muốn. Shorting b-contact được Mitsubishi sử dụng để giữ trạng thái kết nối điện cần thiết trong trường hợp này.

SBC-1-W dành cho 1 NC Auxiliary Switch

Tên chính thức Mitsubishi Electric sử dụng cho SBC-1-W là Shorting b-contact for 1 NC Auxiliary switch. Điều này xác định rõ model dành cho một tiếp điểm phụ thường đóng.

Trong cách ký hiệu tiếp điểm điện, b-contact tương ứng với tiếp điểm thường đóng NC. Trên Auxiliary Switch của ACB, AXa và AXb được sử dụng để tạo các tín hiệu khác nhau tùy trạng thái của breaker. SBC-1-W chỉ liên quan đến nhánh AXb cần được duy trì về mặt điện khi breaker ở trạng thái rút ra tương ứng.

Do model chỉ hỗ trợ một b-contact, nếu hệ thống yêu cầu duy trì nhiều nhánh AXb thì cần đối chiếu các cấu hình SBC có số lượng tiếp điểm phù hợp thay vì tự đấu ghép thêm ngoài thiết kế.

Phân biệt SBC-1-W và Auxiliary Switch AX

AX – Auxiliary Switch

AX là tiếp điểm phụ dùng để phản hồi trạng thái ON/OFF của circuit breaker. Khi trạng thái cơ khí của ACB thay đổi, các tiếp điểm a và b của AX thay đổi tương ứng để cung cấp tín hiệu cho đèn báo, relay, PLC hoặc hệ thống giám sát.

SBC – Shorting b-contact

SBC không thay thế AX. SBC được bổ sung để duy trì kết nối điện của AXb trong tình huống ACB Drawout được chuyển sang vị trí DISCONNECT và kết nối AXb của phần breaker không còn được duy trì theo cơ cấu rút ra.

Có thể hiểu AX cung cấp trạng thái, còn SBC xử lý một yêu cầu đặc biệt của mạch AXb khi breaker được rút khỏi cradle. Vì vậy hai phụ kiện có quan hệ với nhau nhưng đảm nhiệm hai chức năng khác nhau.

Phân biệt SBC-1-W và Drawout Cell Switch CL

Một nhóm phụ kiện khác dễ bị nhầm với SBC là Drawout Cell Switch – CL. Cell Switch được sử dụng để nhận biết vị trí của ACB trong cradle như CONNECTED, TEST hoặc DISCONNECTED theo cấu hình tiếp điểm được lựa chọn.

SBC-1-W không có nhiệm vụ cung cấp tín hiệu vị trí cradle theo cách của CL. SBC tập trung vào việc duy trì trạng thái điện của một AXb khi breaker được đưa sang vị trí DISCONNECT.

Do vậy nếu PLC cần biết breaker đang ở CONNECTED, TEST hay DISCONNECTED, cần xem xét Cell Switch phù hợp. Nếu mục tiêu là duy trì external control circuit liên quan AXb sau khi breaker được rút ra, SBC mới là phụ kiện cần được kiểm tra.

Phân biệt SBC-1-W với AL, SHT và CC

AL – Alarm Switch

Alarm Switch dùng để cung cấp tín hiệu liên quan đến trạng thái trip theo cấu hình breaker. SBC-1-W không phải tiếp điểm báo alarm hay báo nguyên nhân trip.

SHT – Shunt Trip

Shunt Trip là cuộn cắt từ xa. Khi nhận nguồn điều khiển, SHT tác động cơ cấu mở ACB. SBC không thực hiện lệnh mở máy cắt.

CC – Closing Coil

Closing Coil thực hiện thao tác đóng ACB khi cơ cấu đã sẵn sàng và các liên động được đáp ứng. SBC không tạo lực đóng và không thể thay thế Closing Coil.

SBC-1-W lắp trên cradle của ACB Drawout

Mitsubishi Electric ghi rõ SBC-1-W là loại mountable at cradle. Điều này phù hợp với chức năng của thiết bị vì SBC cần duy trì mạch khi phần breaker Drawout được rút khỏi vị trí hoạt động.

Cradle là phần khung cố định nằm trong tủ điện, còn breaker Drawout là phần có thể được rack vào hoặc kéo ra. Do SBC được bố trí tại phía cradle, phụ kiện vẫn có thể thực hiện chức năng mạch cần thiết ngay cả khi phần ACB không còn ở vị trí CONNECTED.

Vì chức năng phụ thuộc vào cơ cấu Drawout, SBC-1-W không nên được mô tả như một phụ kiện chung cho mọi ACB Fixed type. Khi lựa chọn phải xác nhận breaker đang dùng cấu hình Drawout và cradle tương thích.

Ứng dụng thực tế của Mitsubishi SBC-1-W

Tủ điện tổng sử dụng ACB Drawout

SBC-1-W phù hợp trong tủ MSB có ACB dạng kéo ra, nơi các mạch điều khiển vẫn cần duy trì trạng thái logic nhất định khi breaker được tháo khỏi vị trí làm việc.

Mạch điều khiển phụ thuộc AXb

Nếu relay, PLC hoặc thiết bị liên động phía ngoài sử dụng AXb làm điều kiện logic, SBC giúp hạn chế việc mạch thay đổi chỉ vì kết nối AXb của breaker bị tách tại vị trí DISCONNECT.

Hệ thống liên động nhiều ACB

Trong hệ thống có nhiều breaker, trạng thái của một ACB có thể trở thành điều kiện điều khiển cho ACB khác. Việc duy trì đúng trạng thái tiếp điểm trong quá trình rút breaker giúp logic liên động hoạt động theo thiết kế.

Tủ điện cần bảo trì ACB dạng rút kéo

Khi ACB được rút khỏi cradle để kiểm tra hoặc bảo trì, SBC có thể giúp external control circuit liên quan đến AXb vẫn duy trì trạng thái điện đã được thiết kế.

Các phiên bản SBC Mitsubishi cần phân biệt

• SBC-1-W: Shorting 1 b-contact – mã 160C80A0001LY.
• SBC-2-W: Shorting 2 b-contact – mã 160C81A0001LZ.
• SBC-3-W: Shorting 3 b-contact – mã 160C82A0001M0.
• SBC-4-W: Shorting 4 b-contact – mã 160C83A0004VP.
• SBC-5-W: Shorting 5 b-contact – mã 160C84A0001M1.

Model đang làm là SBC-1-W, tức phiên bản dành cho một b-contact. Không được lấy số lượng tiếp điểm của SBC-2-W đến SBC-5-W gán cho SBC-1-W chỉ vì các model có cấu trúc tên gần giống nhau.

Những lỗi Mitsubishi SBC-1-W có thể gặp

Các tình trạng dưới đây là những vấn đề có thể xuất hiện trong SBC, wiring, cradle hoặc mạch Auxiliary Switch nói chung do thời gian sử dụng, thao tác rút kéo, tiếp xúc kém, bụi bẩn, oxy hóa hoặc sai đấu dây. Đây không phải khẳng định Mitsubishi SBC-1-W có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

Mạch ngoài bị mất trạng thái khi ACB chuyển sang DISCONNECT

Nếu external control circuit đang dựa vào AXb và bị thay đổi ngay khi breaker được kéo khỏi TEST sang DISCONNECT, cần kiểm tra SBC có được trang bị, đấu đúng và chuyển trạng thái đúng hay không.

AXb hoạt động đúng khi breaker lắp vào nhưng sai khi rút ra

Hiện tượng này là dấu hiệu nên kiểm tra phần shorting contact tại cradle. Nếu AX hoạt động bình thường khi ACB nằm trong vị trí phù hợp nhưng mạch mất continuity sau khi rút breaker, lỗi có thể nằm ở SBC hoặc kết nối cradle.

Tín hiệu điều khiển chập chờn khi rack ACB

Cần kiểm tra connector, cơ cấu tác động, terminal và dây tại cradle. Quá trình di chuyển breaker giữa CONNECTED, TEST và DISCONNECT có thể làm lộ rõ các điểm tiếp xúc lỏng hoặc sai vị trí.

Tiếp điểm không duy trì continuity

Nếu SBC không tạo trạng thái điện đúng dù wiring chính xác, cần kiểm tra độ liên tục của tiếp điểm, tình trạng cơ khí và vị trí lắp. Tiếp điểm bị oxy hóa hoặc cơ cấu không tác động hết hành trình có thể làm điện trở tăng hoặc mất kết nối.

PLC báo trạng thái sai sau khi rút ACB

Không nên chỉ kiểm tra SBC. Cần xác định PLC đang đọc AX, Cell Switch CL hay một mạch logic kết hợp nhiều tiếp điểm. Wiring hoặc logic chương trình cũng có thể tạo biểu hiện tương tự lỗi Shorting b-contact.

Quy trình khoanh vùng sự cố Mitsubishi SBC-1-W

• Bước 1: xác nhận chính xác model SBC-1-W.
• Bước 2: xác nhận ACB là loại Drawout và sử dụng cradle tương thích.
• Bước 3: kiểm tra trạng thái AXb khi breaker ở vị trí làm việc.
• Bước 4: theo dõi thay đổi mạch khi ACB chuyển từ TEST sang DISCONNECT.
• Bước 5: kiểm tra continuity của SBC-1-W.
• Bước 6: kiểm tra connector, terminal và wiring trên cradle.
• Bước 7: kiểm tra Auxiliary Switch AX và riêng nhánh AXb.
• Bước 8: xác định mạch bên ngoài đang nhận tín hiệu từ AX, SBC hay Cell Switch.
• Bước 9: kiểm tra relay hoặc PLC input nếu tiếp điểm tại cradle hoạt động đúng.
• Bước 10: thử lại các vị trí Drawout sau sửa chữa theo quy trình an toàn phù hợp.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• SBC-1-W: khi Shorting b-contact không duy trì được continuity.
• Tiếp điểm SBC: kiểm tra oxy hóa, cháy hoặc tiếp xúc không ổn định.
• Cơ cấu tác động: khi trạng thái tiếp điểm không thay đổi đúng theo vị trí Drawout.
• Cradle connector: khi tín hiệu chập chờn trong quá trình rack breaker.
• Terminal: kiểm tra lỏng dây, oxy hóa hoặc hư đầu nối.
• Auxiliary Switch AXb: khi trạng thái nguồn của mạch sai ngay từ phía AX.
• Dây tín hiệu: khi continuity tại SBC đúng nhưng tín hiệu không tới mạch ngoài.
• Relay trung gian: khi tiếp điểm SBC đúng nhưng relay không giữ trạng thái.
• PLC Digital Input: khi tín hiệu điện đúng nhưng hệ thống giám sát đọc sai.

Lưu ý khi kiểm tra và thay SBC-1-W

SBC-1-W nằm trong hệ thống phụ trợ của ACB Drawout nên trước khi tháo lắp cần xác định rõ trạng thái breaker, cradle và nguồn điều khiển. Không thực hiện kiểm tra continuity trên mạch đang mang điện nếu phương pháp đo không cho phép.

Khi thay mới nên đối chiếu đầy đủ model SBC-1-W, European Order Code 168548 và Global Order Code 160C80A0001LY. Không chỉ dựa vào ngoại hình vì SBC Mitsubishi có nhiều phiên bản từ một đến nhiều b-contact.

Sau khi lắp cần kiểm tra chức năng khi ACB di chuyển qua các vị trí liên quan, đặc biệt trạng thái TEST và DISCONNECT. Đồng thời phải xác nhận mạch bên ngoài vẫn hoạt động đúng logic và không xuất hiện short circuit ngoài ý muốn do đấu sai terminal.

Những điểm dễ nhập sai về Mitsubishi SBC-1-W

• Tên chính xác là SBC-1-W.
• Tên hãng sử dụng là Shorting b-contact.
• SBC-1-W dành cho 1 NC Auxiliary Switch.
• SBC-1-W tương ứng 1 b-contact.
• Phụ kiện được thiết kế để mountable at cradle.
• Đây là phụ kiện cho ACB Drawout type, không nên mô tả như phụ kiện chung cho Fixed type.
• SBC duy trì trạng thái kết nối điện của AXb khi breaker chuyển từ TEST sang DISCONNECT.
• SBC không phải thiết bị bảo vệ ngắn mạch của mạch chính.
• SBC không phải Auxiliary Switch AX.
• SBC không phải Drawout Cell Switch CL.
• SBC không phải Alarm Switch AL.
• European Order Code là 168548.
• Global Order Code là 160C80A0001LY.
• Không lấy số lượng b-contact của SBC-2-W, SBC-3-W, SBC-4-W hoặc SBC-5-W gán sang SBC-1-W.

FAQ – Mitsubishi SBC-1-W

Mitsubishi SBC-1-W là thiết bị gì?

SBC-1-W là Shorting b-contact dành cho một NC Auxiliary Switch của ACB Mitsubishi dạng Drawout, được lắp trên cradle.

SBC-1-W có chức năng gì?

Thiết bị duy trì trạng thái kết nối điện của AXb để external control circuit có thể tiếp tục được duy trì khi ACB được di chuyển từ vị trí TEST sang DISCONNECT.

SBC-1-W có phải công tắc bảo vệ ngắn mạch không?

Không. Tên “Shorting b-contact” nói đến chức năng nối tắt trong mạch tiếp điểm phụ. SBC-1-W không phát hiện hoặc cắt dòng ngắn mạch của hệ thống điện chính.

SBC-1-W có bao nhiêu tiếp điểm?

Model này dành cho một b-contact, tức một NC Auxiliary Switch theo mô tả chính thức của Mitsubishi Electric.

SBC-1-W lắp ở đâu?

Mitsubishi Electric xác định SBC-1-W là loại lắp trên cradle của ACB Drawout.

SBC-1-W có giống AX-4-W không?

Không. AX-4-W là Auxiliary Switch dùng để phản hồi trạng thái ON/OFF của breaker, còn SBC-1-W là Shorting b-contact phối hợp với AXb để duy trì mạch khi breaker được rút sang DISCONNECT.

SBC-1-W có giống Cell Switch CL không?

Không. Cell Switch dùng để cung cấp tín hiệu vị trí Drawout theo cấu hình, trong khi SBC duy trì trạng thái điện của AXb trong điều kiện breaker được rút ra.

Mã đặt hàng Mitsubishi SBC-1-W là gì?

European Order Code của SBC-1-W là 168548 và Global Order Code là 160C80A0001LY.

Kiểm tra, sửa chữa Mitsubishi SBC-1-W tại Viện Máy Tính

Mitsubishi SBC-1-W là Shorting b-contact dành cho một NC Auxiliary Switch của ACB AE-SW dạng Drawout. Phụ kiện được lắp tại cradle để duy trì kết nối điện của AXb khi breaker được chuyển từ TEST sang DISCONNECT, giúp external control circuit tiếp tục giữ trạng thái theo thiết kế.

Khi hệ thống gặp tình trạng tín hiệu AXb mất sau khi rút ACB, mạch điều khiển thay đổi bất thường tại vị trí DISCONNECT, tín hiệu chập chờn trong quá trình rack breaker hoặc SBC không duy trì continuity, cần kiểm tra Shorting b-contact, Auxiliary Switch, cradle connector, terminal và wiring trước khi xác định linh kiện bị hỏng.

Nếu cần kiểm tra SBC, AXb, connector cradle, terminal, dây tín hiệu, relay, PLC input hoặc cơ cấu Drawout liên quan đến Mitsubishi SBC-1-W, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
