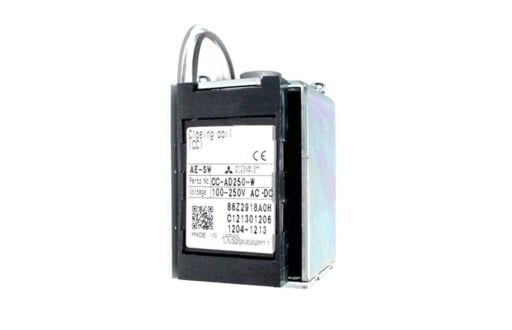

Mitsubishi Electric CC-AD250-W là cuộn đóng Closing Coil thuộc nhóm phụ kiện điện dành cho máy cắt không khí ACB dòng AE-SW. Thiết bị nhận tín hiệu điện từ mạch điều khiển để tác động cơ cấu đóng, cho phép đưa ACB từ trạng thái mở sang trạng thái ON bằng lệnh từ xa khi các điều kiện cơ khí và liên động của máy cắt đã được đáp ứng.
Điểm cần nhận dạng chính xác của model này là hậu tố AD250-W. Mitsubishi Electric công bố CC-AD250-W sử dụng điện áp định mức 100–250VAC/DC, với dải điện áp cho phép 75–275V. Đây là model khác với CC-D048-W sử dụng nguồn DC 24–48V, vì vậy không nên lấy thông số điện áp của hai cuộn đóng này thay thế cho nhau.
CC-AD250-W sử dụng mạch one-pulse bên trong và có chức năng chống pumping bằng liên động điện. Catalogue Mitsubishi mô tả tín hiệu đóng cần khoảng 100ms và thời gian từ lúc cấp điện cho cuộn đến khi tiếp điểm chính của breaker hoàn tất quá trình đóng tối đa khoảng 0,08 giây. Thiết kế này phù hợp cho tủ điện công nghiệp cần đóng ACB bằng nút nhấn, relay hoặc hệ thống điều khiển từ xa.
Closing Coil là bộ phận điện từ thực hiện thao tác đóng ACB bằng điều khiển từ xa. Khi breaker đã được tích năng và đáp ứng đầy đủ các điều kiện liên động, tín hiệu điện được đưa đến CC-AD250-W sẽ kích hoạt cơ cấu đóng để đưa các tiếp điểm chính của ACB vào trạng thái ON.
Cuộn đóng không có nhiệm vụ tích năng cho cơ cấu. Trong ACB có motor charging device hoặc cơ cấu nạp lò xo đảm nhiệm việc tích trữ năng lượng đóng. CC chỉ giải phóng cơ cấu đã được tích năng khi nhận được lệnh điện phù hợp.
Vì vậy nếu ACB không thể đóng từ xa, không nên kết luận ngay rằng CC-AD250-W bị hỏng. Cần kiểm tra đồng thời trạng thái tích năng, nguồn điều khiển, khóa cơ khí, UVT, mạch liên động và những điều kiện khác ngăn breaker đóng.
CC-AD250-W có điện áp định mức rộng 100–250VAC/DC, cho phép sử dụng trong nhiều hệ thống nguồn điều khiển AC hoặc DC. Catalogue Mitsubishi công bố dải điện áp có thể áp dụng từ 75 đến 275V.
Dải cho phép 75–275V không nên được hiểu là người dùng có thể tùy ý chọn bất kỳ nguồn nào mà không xem xét thiết kế tủ. Điện áp điều khiển phải phù hợp với hệ thống, sơ đồ ACB và thiết bị điều khiển phía trước. Khi thay cuộn cũ, nên sử dụng đúng thông số đã được thiết kế cho tủ điện.
Nếu điện áp tại cuộn thấp đáng kể do nguồn yếu, dây dài, terminal tiếp xúc kém hoặc sụt áp khi đóng, CC có thể không tạo đủ điều kiện để cơ cấu ACB hoàn tất thao tác. Ngược lại, nguồn vượt quá giới hạn cho phép có thể làm tăng nguy cơ hư hỏng cuộn hoặc mạch điều khiển.
Mitsubishi định nghĩa closing time là khoảng thời gian từ khi cuộn đóng bắt đầu được cấp điện đến khi quá trình đóng các tiếp điểm chính hoàn tất. Đối với CC-AD250-W, catalogue công bố giá trị tối đa 0,08 giây trong điều kiện áp dụng của hãng.
Thông số này cho thấy cuộn đóng được thiết kế để thực hiện một thao tác cơ khí nhanh. Tuy nhiên thời gian thực tế của toàn bộ hệ thống còn phụ thuộc trạng thái tích năng, cơ cấu ACB, điện áp điều khiển và tình trạng cơ khí của breaker.
Một đặc điểm quan trọng của Closing Coil Mitsubishi là one-pulse circuit. Catalogue hãng cho biết chỉ một tín hiệu đóng khoảng 100ms được gửi tới cơ cấu ngay cả khi nguồn điều khiển Closing Coil vẫn tiếp tục được duy trì ON.
Cấu trúc này giúp tránh việc cuộn đóng liên tục tác động cơ cấu khi người vận hành giữ nút nhấn hoặc khi tín hiệu điều khiển bị duy trì lâu hơn cần thiết. Mitsubishi đồng thời tích hợp liên động điện chống pumping để hạn chế tình trạng breaker lặp lại chu kỳ đóng trong điều kiện tín hiệu điều khiển không phù hợp.
Catalogue Mitsubishi còn lưu ý không nên tự ý chèn tiếp điểm AXb vào mạch với mục đích chống cháy cuộn nếu điều đó làm ảnh hưởng chức năng anti-pumping đã được thiết kế sẵn. Việc thay đổi wiring cần bám đúng sơ đồ ACB của hãng.
Motor Charging Device có nhiệm vụ nạp năng lượng cho lò xo đóng của ACB. Sau khi quá trình charging hoàn tất, cơ cấu lưu trữ năng lượng sẵn sàng thực hiện thao tác đóng.
CC-AD250-W nhận lệnh đóng và kích hoạt cơ cấu để giải phóng năng lượng đã được tích trữ. Nếu motor chưa nạp xong lò xo, việc cấp tín hiệu vào Closing Coil không đảm bảo breaker có thể đóng.
Do đó khi ACB không đóng từ xa, cần phân biệt lỗi “không tích năng” và lỗi “đã tích năng nhưng không nhận lệnh đóng”. Hai biểu hiện này liên quan đến những nhóm phụ kiện khác nhau.
CC-AD250-W thực hiện lệnh đóng ACB. Khi breaker đã sẵn sàng và nhận tín hiệu phù hợp, cuộn đóng kích hoạt cơ cấu để đưa máy cắt về trạng thái ON.
SHT-AD250-W thực hiện chức năng ngược lại: nhận lệnh điện để mở ACB. Shunt Trip thường được sử dụng trong mạch Emergency Stop, relay bảo vệ hoặc điều khiển trip từ xa.
Hai model cùng có hậu tố AD250-W và cùng sử dụng nhóm điện áp AC/DC rộng nên rất dễ bị nhầm khi nhập dữ liệu. Tuy nhiên tiền tố CC và SHT xác định hai chức năng hoàn toàn khác nhau và mã đặt hàng cũng khác nhau.
Hai sản phẩm có cùng chức năng Closing Coil nhưng điện áp khác nhau. CC-D048-W không phải phiên bản có thể tự động thay cho CC-AD250-W. Khi mua linh kiện cần kiểm tra chính xác nguồn điều khiển và model in trên cuộn cũ.
UVT – Under Voltage Trip là bộ nhả thấp áp. Nếu nguồn UVT không đạt điều kiện cần thiết, ACB có thể bị nhả hoặc không cho phép thực hiện thao tác đóng. Closing Coil CC-AD250-W lại chỉ thực hiện lệnh đóng khi các điều kiện cần thiết đã được đáp ứng.
Do đó trường hợp CC có điện áp nhưng breaker vẫn không đóng có thể bắt nguồn từ UVT, cơ cấu chưa tích năng, khóa liên động hoặc một điều kiện khác đang khóa thao tác đóng. Việc chỉ thay Closing Coil mà không kiểm tra chuỗi điều kiện có thể không xử lý được sự cố.
CC-AD250-W cho phép đóng ACB tổng từ hệ thống điều khiển trên mặt tủ hoặc từ vị trí vận hành phù hợp mà không cần trực tiếp thao tác nút đóng cơ khí trên breaker.
Closing Coil có thể nhận tín hiệu từ relay hoặc hệ thống điều khiển để thực hiện thao tác đóng sau khi các điều kiện liên động được xác nhận.
Trong hệ thống chuyển nguồn sử dụng ACB, Closing Coil có thể tham gia trình tự đóng breaker nguồn phù hợp sau khi controller xác nhận breaker còn lại đã mở và các điều kiện an toàn được đáp ứng.
CC-AD250-W phù hợp cho hệ thống phân phối sử dụng ACB AE-SW cần khả năng đóng điện bằng mạch điều khiển thay vì phụ thuộc hoàn toàn vào thao tác tại chỗ.
Các tình trạng dưới đây là những lỗi có thể xuất hiện ở Closing Coil hoặc hệ thống điều khiển ACB nói chung do nguồn điện, terminal, dây dẫn, cơ cấu máy cắt, liên động hoặc linh kiện. Đây không phải khẳng định Mitsubishi CC-AD250-W có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra tín hiệu có thực sự đến CC-AD250-W hay không. Nếu không có điện áp tại cuộn khi phát lệnh, nguyên nhân có thể nằm ở nút nhấn, relay, PLC, dây dẫn hoặc mạch liên động.
Nếu điện áp nằm trong dải phù hợp nhưng cơ cấu không phản ứng, cần kiểm tra Closing Coil, connector, cơ cấu tác động, trạng thái lò xo và khóa liên động. Không nên chỉ đo điện áp không tải rồi kết luận cuộn hỏng.
Hiện tượng này có thể cho thấy cuộn đã tạo lực điện từ nhưng cơ cấu đóng không hoàn tất. Cần kiểm tra cơ cấu cơ khí, tình trạng charging, latch và các bộ phận liên động.
Nếu cuộn xuất hiện nhiệt độ bất thường, đổi màu hoặc mùi cháy cần kiểm tra ngay điện áp nguồn, wiring và mạch one-pulse. Không nên tiếp tục vận hành thiết bị nếu có dấu hiệu hư hỏng cách điện.
Nguồn control yếu, terminal lỏng, relay tiếp xúc kém hoặc sụt áp trên dây có thể khiến tín hiệu đến Closing Coil không ổn định. Cần đo điện áp trực tiếp tại đầu cuộn trong thời điểm phát lệnh.
Khi mua thay thế, cần đọc đầy đủ model CC-AD250-W thay vì chỉ tìm “cuộn đóng Mitsubishi”. Mitsubishi có nhiều phụ kiện ACB với hình dạng và hậu tố gần nhau nhưng chức năng hoặc điện áp khác nhau.
Article No. 168520 và Global Order Code 160A40A0001JM là hai thông tin hữu ích để đối chiếu chính xác vật tư. Factsheet Mitsubishi Electric xác nhận sản phẩm thuộc AE-SW Series, loại Closing Coil và có xuất xứ Nhật Bản.
Trước khi thay phụ kiện cần cô lập nguồn theo quy trình an toàn, kiểm tra tình trạng ACB và tránh thao tác khi cơ cấu có thể đóng ngoài dự kiến. Sau khi lắp phải thử chức năng Closing Coil, anti-pumping và các liên động liên quan theo điều kiện vận hành của tủ.
CC-AD250-W là Closing Coil hay cuộn đóng điện dành cho ACB Mitsubishi AE-SW, dùng để thực hiện thao tác đóng máy cắt bằng tín hiệu điều khiển.
Điện áp định mức của model là 100–250VAC/DC. Mitsubishi công bố dải điện áp cho phép 75–275V.
Catalogue Mitsubishi công bố closing time tối đa khoảng 0,08 giây, tính từ lúc bắt đầu cấp điện cho Closing Coil đến khi quá trình đóng tiếp điểm chính hoàn tất.
Không. CC là Closing Coil dùng để đóng ACB. Cuộn cắt từ xa thuộc nhóm Shunt Trip SHT.
CC-AD250-W thực hiện thao tác đóng breaker, còn SHT-AD250-W thực hiện thao tác mở breaker khi nhận lệnh trip. Không được thay thế hai phụ kiện cho nhau.
CC-AD250-W dùng nguồn 100–250VAC/DC và có Article No. 168520, trong khi CC-D048-W dùng nguồn DC 24–48V và có Article No. 168521.
Không. Cần kiểm tra trạng thái tích năng, UVT, khóa liên động, cơ cấu latch, terminal và điện áp thực tế tại thời điểm đóng trước khi kết luận cuộn bị lỗi.
Mitsubishi Electric công bố Article No./European Order Code là 168520 và Global Order Code là 160A40A0001JM.
Mitsubishi CC-AD250-W là Closing Coil 100–250VAC/DC thuộc dòng phụ kiện ACB AE-SW, có dải điện áp áp dụng 75–275V, mạch one-pulse và thời gian đóng tối đa khoảng 0,08 giây. Thiết bị đóng vai trò nhận lệnh điện để kích hoạt quá trình đóng breaker sau khi cơ cấu đã tích năng và đáp ứng đầy đủ điều kiện liên động.
Khi ACB gặp tình trạng không đóng từ xa, đóng chập chờn, cuộn không phản ứng, có tiếng tác động nhưng breaker không ON hoặc CC nóng bất thường, cần kiểm tra nguồn control, terminal, wiring, relay, trạng thái charging, UVT, interlock và cơ cấu latch trước khi xác định linh kiện bị hỏng.
Nếu cần kiểm tra Closing Coil, mạch one-pulse, terminal, connector, nguồn điều khiển, relay, motor charging, UVT, liên động hoặc cơ cấu đóng của Mitsubishi CC-AD250-W, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
