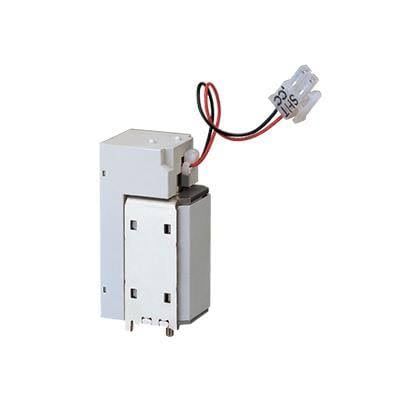

UVT Coil LS ELECTRIC – Cuộn Nhả Thấp Áp Cho ACB Susol/Metasol

UVT Coil LS ELECTRIC, tên kỹ thuật Under Voltage Trip Device, là cuộn nhả thấp áp được sử dụng trong hệ thống máy cắt không khí ACB LS ELECTRIC. UVT có nhiệm vụ giám sát điều kiện điện áp cấp cho cuộn và tác động cơ cấu nhả khi điện áp giảm xuống vùng thấp theo đặc tính thiết kế.

Khác với Shunt Trip nhận một lệnh điện để mở máy cắt, UVT phải được duy trì trong điều kiện điện áp thích hợp để ACB có thể giữ hoặc thực hiện trạng thái đóng theo cấu hình. Khi điện áp bị mất hoặc giảm xuống dưới giới hạn quy định, UVT tác động để đưa ACB về trạng thái mở.

Tên sản phẩm UVT Coil LS mới xác định nhóm phụ kiện chứ chưa xác định một mã điện áp duy nhất. LS ELECTRIC có nhiều lựa chọn UVT từ U1 đến U7 với dải điện áp khác nhau. Vì vậy khi nhập dữ liệu, đặt hàng hoặc thay thế cần đối chiếu mã UVT thực tế thay vì mặc định tất cả cuộn UVT LS có cùng điện áp.

Thông số kỹ thuật chính UVT Coil LS ELECTRIC

• Thương hiệu: LS ELECTRIC
• Tên thiết bị: UVT / Under Voltage Trip Device
• Tên tiếng Việt: Cuộn nhả thấp áp / cuộn cắt thấp áp
• Nhóm sản phẩm: Phụ kiện điện cho ACB
• Dòng ứng dụng: ACB Susol/Metasol theo cấu hình tương thích
• Kiểu hoạt động cơ bản: Under Voltage Trip
• Pick-up: khoảng 0,65–0,85 Vn
• Drop-out: khoảng 0,4–0,6 Vn
• Công suất khởi động: khoảng 200VA/W tùy loại nguồn
• Công suất duy trì: khoảng 5VA/W
• Thời gian tác động: dưới 50ms theo đặc tính UVT cơ bản
• Terminal UVT: D1, D2 theo sơ đồ LS ELECTRIC
• Tùy chọn thời gian trễ: có thể kết hợp UVT Time Delay Controller ở cấu hình phù hợp

Các mã điện áp UVT Coil LS ELECTRIC

• U0: Không trang bị UVT.
• U1: AC/DC 100–130V.
• U2: AC/DC 200–250V.
• U3: DC 125V.
• U4: DC 24–30V.
• U5: DC 48–60V.
• U6: AC 380–480V.
• U7: AC 48V.

Do LS ELECTRIC cung cấp nhiều lựa chọn điện áp, không nên tạo một thông số Voltage duy nhất cho sản phẩm nếu chưa có mã U cụ thể. Khi thay thế cần đọc trực tiếp nhãn cuộn, mã cấu hình ACB hoặc tài liệu của máy cắt để xác định đúng phiên bản.

Nguyên lý hoạt động của UVT Coil LS ELECTRIC

UVT hoạt động dựa trên điện áp duy trì tại cuộn. Khi điện áp đạt điều kiện Pick-up, cơ cấu UVT cho phép hệ thống máy cắt vận hành theo trạng thái thiết kế. Nếu điện áp giảm xuống vùng Drop-out, cơ cấu nhả được kích hoạt và ACB chuyển sang trạng thái mở.

Theo đặc tính được LS ELECTRIC công bố cho UVT, vùng Pick-up nằm khoảng 65–85% điện áp định mức Vn, trong khi vùng Drop-out nằm khoảng 40–60% Vn. Các ngưỡng này giúp xác định trạng thái đóng hoặc nhả của cơ cấu khi nguồn điều khiển bị suy giảm.

Do đặc tính này, một ACB có UVT nhưng không được cấp nguồn UVT phù hợp có thể không đóng được. Vì vậy hiện tượng máy cắt không đóng không đồng nghĩa Closing Coil hoặc cơ cấu đóng đã hỏng.

UVT dạng tức thời và UVT Time Delay

UVT cơ bản được thiết kế để phản ứng nhanh khi điện áp giảm dưới giới hạn hoạt động. Trong những hệ thống không muốn ACB trip ngay vì một biến động điện áp ngắn, UVT có thể được sử dụng với UVT Time Delay Controller tương thích.

Bộ Time Delay tạo thời gian trì hoãn trước khi tác động cắt, giúp hệ thống tránh phản ứng với một số hiện tượng sụt áp rất ngắn. Tuy nhiên bộ điều khiển trễ phải phù hợp với điện áp và cấu hình ACB thực tế.

Không nên tự thêm relay thời gian hoặc thay đổi sơ đồ UVT khi chưa đối chiếu hướng dẫn đấu dây của LS ELECTRIC vì có thể làm thay đổi nguyên lý bảo vệ và liên động của máy cắt.

Phân biệt UVT Coil và Shunt Trip Coil

UVT – Under Voltage Trip

UVT giám sát điều kiện điện áp duy trì. Khi điện áp xuống thấp hơn ngưỡng thiết kế, UVT nhả cơ cấu và mở máy cắt. Nguồn UVT cũng có liên quan đến điều kiện cho phép ACB đóng.

SHT – Shunt Trip

Shunt Trip hoạt động khi nhận một tín hiệu điện để thực hiện lệnh mở máy cắt. Đây thường là tín hiệu từ nút Emergency Stop, relay bảo vệ, PLC hoặc hệ thống điều khiển.

Cả UVT và SHT đều có thể làm ACB chuyển về trạng thái mở nhưng nguyên lý hoàn toàn khác nhau. Không nên thay thế hai loại cuộn cho nhau nếu không có tài liệu xác nhận cấu hình.

Phân biệt UVT Coil và Closing Coil

Closing Coil là cuộn thực hiện thao tác đóng ACB khi cơ cấu đã tích năng và các điều kiện liên động được đáp ứng. UVT không thực hiện chức năng đóng mà tham gia điều kiện giữ/cho phép đóng và tác động nhả khi điện áp thấp.

Trên cùng một ACB có thể xuất hiện Closing Coil, Shunt Trip và UVT. Vì các phụ kiện đều nằm trong cụm cơ cấu điều khiển, cần nhận dạng bằng ký hiệu và model thay vì chỉ dựa trên hình dáng.

Ứng dụng thực tế của UVT Coil LS ELECTRIC

Tủ điện tổng MSB

UVT có thể được sử dụng trên ACB tổng để đưa máy cắt về trạng thái mở khi nguồn điều khiển hoặc điện áp giám sát giảm xuống dưới điều kiện thiết kế.

Nhà máy và dây chuyền công nghiệp

Trong dây chuyền sản xuất, việc ngắt ACB khi mất điện áp điều khiển có thể hỗ trợ ngăn thiết bị duy trì hoặc tái khởi động trong điều kiện nguồn không phù hợp.

Hệ thống liên động nguồn

UVT có thể tham gia logic liên động giữa trạng thái nguồn và máy cắt nhằm bảo đảm ACB chỉ giữ trạng thái đóng khi điều kiện điện áp đáp ứng yêu cầu.

Tòa nhà và hệ thống phân phối điện

UVT phù hợp cho các tủ phân phối sử dụng ACB LS ELECTRIC tại tòa nhà, trung tâm thương mại, cơ sở sản xuất và hệ thống điện cần chức năng nhả thấp áp.

Lưu ý về điện áp và mã U1–U7

Các mã U1 đến U7 không chỉ là tên tùy chọn mà xác định điện áp sử dụng của UVT. Ví dụ U4 sử dụng DC 24–30V trong khi U2 sử dụng AC/DC 200–250V. Hai phiên bản không được xem là tương đương chỉ vì cùng thuộc nhóm UVT.

Cấp sai điện áp có thể làm UVT không pick-up, không giữ được cơ cấu hoặc gây hư hỏng cuộn. Do đó điện áp thực tế tại terminal D1–D2 là thông số cần kiểm tra khi xử lý ACB không đóng hoặc tự trip.

Lưu ý về dây dẫn khi sử dụng UVT điện áp thấp

Với các phiên bản điện áp thấp như DC 24–30V hoặc nhóm 48V, điện trở đường dây có thể tạo sụt áp đáng kể khi cuộn lấy dòng lúc khởi động. Nếu nguồn đặt cách ACB xa, điện áp đo tại nguồn có thể đúng nhưng điện áp thực tế tại D1–D2 lại thấp hơn yêu cầu.

Khi gặp trường hợp UVT không pick-up hoặc ACB đóng rồi lập tức nhả, nên đo trực tiếp điện áp tại terminal cuộn trong thời điểm thao tác thay vì chỉ kiểm tra điện áp không tải tại bộ nguồn.

Những lỗi UVT Coil LS ELECTRIC có thể gặp

Các tình trạng dưới đây là những lỗi có thể phát sinh trong cuộn UVT hoặc hệ thống ACB nói chung do nguồn điều khiển, dây dẫn, terminal, cơ cấu cơ khí, bộ Time Delay hoặc linh kiện. Đây không phải khẳng định UVT Coil LS ELECTRIC có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

ACB không thể đóng

Cần kiểm tra nguồn cấp cho UVT trước khi kết luận Closing Coil hoặc cơ cấu đóng bị lỗi. Nếu UVT không đạt điện áp Pick-up, máy cắt có thể không đáp ứng điều kiện đóng.

ACB tự trip khi đang vận hành

Nếu điện áp UVT giảm xuống vùng Drop-out, ACB có thể mở. Nguyên nhân cần kiểm tra gồm mất nguồn điều khiển, cầu chì, nguồn chập chờn, terminal lỏng, dây dẫn hoặc chính cuộn UVT.

ACB đóng rồi lập tức nhảy

Cần đo điện áp tại D1–D2 trong thời điểm đóng. Nếu nguồn bị sụt mạnh khi tải cuộn xuất hiện, UVT có thể không giữ được cơ cấu và làm ACB mở trở lại.

Cuộn UVT nóng bất thường

UVT là phụ kiện có thể được duy trì điện trong quá trình hoạt động nên có thể phát sinh nhiệt. Tuy nhiên nếu xuất hiện mùi khét, đổi màu, nóng quá mức hoặc biến dạng, cần ngắt kiểm tra nguồn và đúng mã điện áp cuộn.

UVT không nhả khi điện áp giảm

Nếu điện áp đã xuống dưới vùng hoạt động nhưng ACB không trip, cần kiểm tra cuộn UVT, cơ cấu nhả, wiring và UVT Time Delay Controller nếu hệ thống có trang bị chức năng trễ.

Quy trình khoanh vùng sự cố UVT Coil LS ELECTRIC

• Bước 1: xác nhận đúng dòng ACB và mã UVT đang sử dụng.
• Bước 2: xác định UVT thuộc U1, U2, U3, U4, U5, U6 hay U7.
• Bước 3: đối chiếu điện áp định mức của mã UVT với nguồn thực tế.
• Bước 4: đo điện áp trực tiếp tại D1–D2.
• Bước 5: kiểm tra dây dẫn, terminal, cầu chì và bộ nguồn điều khiển.
• Bước 6: kiểm tra cuộn có cháy, biến dạng hoặc hư đầu nối hay không.
• Bước 7: kiểm tra cơ cấu nhả và cơ cấu đóng của ACB.
• Bước 8: kiểm tra UVT Time Delay Controller nếu hệ thống có trang bị.
• Bước 9: kiểm tra lại chức năng đóng/cắt trong điều kiện an toàn sau khi xử lý lỗi.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• UVT Coil: khi cuộn cháy, đứt hoặc không còn pick-up/drop-out đúng chức năng.
• Terminal D1–D2: khi tiếp xúc kém, cháy hoặc lỏng đầu nối.
• Nguồn điều khiển: khi điện áp thấp hoặc không ổn định.
• Dây điều khiển: khi sụt áp lớn hoặc đứt dây.
• Cầu chì điều khiển: khi UVT mất nguồn hoàn toàn.
• UVT Time Delay Controller: khi thời gian trip bất thường ở hệ thống có bộ trễ.
• Cơ cấu nhả: khi cuộn hoạt động nhưng ACB không mở.
• Cơ cấu đóng: kiểm tra đồng thời khi ACB không thể đóng dù nguồn UVT đạt yêu cầu.

Những điểm dễ nhập sai về UVT Coil LS ELECTRIC

• UVT là viết tắt của Under Voltage Trip.
• Thuật ngữ phù hợp là cuộn nhả thấp áp hoặc cuộn cắt thấp áp.
• UVT không phải Shunt Trip Coil.
• UVT không phải Closing Coil.
• Tên UVT Coil LS chưa xác định một điện áp cụ thể nếu không có mã U.
• U1 là AC/DC 100–130V.
• U2 là AC/DC 200–250V.
• U3 là DC 125V.
• U4 là DC 24–30V.
• U5 là DC 48–60V.
• U6 là AC 380–480V.
• U7 là AC 48V.
• Không được gán điện áp của một mã U sang mã U khác.
• Pick-up và Drop-out là hai vùng điện áp khác nhau của cơ cấu UVT.

FAQ – UVT Coil LS ELECTRIC

UVT Coil LS ELECTRIC là gì?

UVT là Under Voltage Trip Device, tức cuộn nhả thấp áp dùng trong ACB LS ELECTRIC để tác động cơ cấu nhả khi điện áp giảm xuống vùng quy định.

UVT Coil LS sử dụng điện áp bao nhiêu?

Không có một điện áp duy nhất. LS ELECTRIC có nhiều mã từ U1 đến U7 gồm AC/DC 100–130V, AC/DC 200–250V, DC 125V, DC 24–30V, DC 48–60V, AC 380–480V và AC 48V.

UVT có phải Shunt Trip không?

Không. Shunt Trip nhận một tín hiệu điện để mở máy cắt, còn UVT hoạt động dựa trên trạng thái điện áp duy trì và nhả khi điện áp giảm thấp.

Tại sao mất nguồn UVT thì ACB không đóng?

UVT tham gia điều kiện cho phép máy cắt đóng và duy trì trạng thái. Nếu cuộn không đạt điện áp Pick-up, cơ cấu có thể không cho phép ACB đóng.

UVT có thể tạo thời gian trễ không?

Ở cấu hình phù hợp, UVT có thể kết hợp với UVT Time Delay Controller để trì hoãn thao tác trip khi điện áp giảm.

ACB tự trip có chắc UVT bị hỏng không?

Không. Cần kiểm tra điện áp tại D1–D2, nguồn điều khiển, cầu chì, terminal, dây dẫn, bộ Time Delay và cơ cấu ACB trước khi xác định cuộn UVT bị lỗi.

Kiểm tra, sửa chữa UVT Coil LS ELECTRIC tại Viện Máy Tính

UVT Coil LS ELECTRIC là phụ kiện Under Voltage Trip dành cho hệ thống ACB tương thích, với nhiều lựa chọn điện áp từ U1 đến U7. Thiết bị tham gia điều kiện đóng và thực hiện thao tác nhả ACB khi điện áp giảm xuống vùng quy định.

Khi ACB gặp tình trạng không đóng được, đóng rồi tự nhảy, trip khi nguồn dao động, UVT nóng bất thường hoặc không tác động khi điện áp thấp, cần kiểm tra điện áp D1–D2, mã cuộn, dây dẫn, terminal, cầu chì, bộ nguồn và cơ cấu máy cắt trước khi xác định phần cứng bị hỏng.
