KM50-OPT-CD1 – Giá Đỡ DIN Rail Cho Đồng Hồ Điện Năng Omron KM50-C

Omron KM50-OPT-CD1 là phụ kiện lắp đặt chuyên dụng dành cho Smart Power Monitor KM50-C. Tên gọi chính xác của sản phẩm theo Omron là Mounting Bracket – DIN Track Mounting, tức giá đỡ cho phép chuyển đồng hồ điện năng dạng mặt vuông 48 × 48mm sang kiểu lắp trên DIN Rail trong tủ điện. Vì vậy KM50-OPT-CD1 không phải cảm biến, CT, cáp truyền thông hay chính đồng hồ đo điện năng.

Phụ kiện này đặc biệt hữu ích trong những tủ điện không có nhu cầu khoét mặt panel riêng cho KM50-C hoặc khi kỹ thuật viên muốn bố trí Power Monitor chung với PLC, relay, bộ nguồn và các thiết bị DIN khác bên trong tủ. Giá đỡ tạo khung cơ khí để giữ KM50-C, đồng thời phía sau có DIN Track mounting plate giúp cố định toàn bộ cụm lên thanh DIN.

Theo danh mục Omron cập nhật năm 2026, KM50-OPT-CD1 được chỉ định cho KM50-C. Không nên nhầm model này với KM50-OPT-ED1 hoặc KM50-OPT-EM1. ED1 là giá DIN Rail lớn hơn có thể lắp một KM50-E hoặc hai KM50-C; EM1 sử dụng kiểu gắn nam châm; còn CD1 là thiết kế nhỏ gọn dành cho một KM50-C.

Thông tin kỹ thuật chính của Omron KM50-OPT-CD1

• Thương hiệu: Omron
• Model: KM50-OPT-CD1
• Nhóm sản phẩm: Optional Accessories
• Loại phụ kiện: Mounting Bracket
• Phương pháp lắp: DIN Track / DIN Rail mounting
• Thiết bị sử dụng: Smart Power Monitor Omron KM50-C
• Model đồng hồ điển hình: KM50-C1-FLK
• Số đồng hồ lắp trên một bracket: 1 KM50-C
• Kích thước mặt đồng hồ tương ứng: 48 × 48mm
• Khoảng mở giữ đồng hồ: khoảng 45 × 45mm theo bản vẽ phụ kiện
• Chiều rộng khung phía trước: khoảng 66.7mm
• Chiều cao tổng thể: khoảng 96mm
• Chiều sâu tổng thể theo bản vẽ: khoảng 112.7mm
• Chiều sâu phần khung tham chiếu: khoảng 103.2mm
• Chiều rộng DIN Track mounting plate: khoảng 56mm
• Lỗ bắt trực tiếp: 4 lỗ đường kính khoảng 4.5mm
• Lỗ ren trên bracket: 4-M4 theo bản vẽ Omron
• Chức năng điện: Không
• Nguồn cấp: Không cần
• Truyền thông: Không
• Chức năng đo lường: Không
• Tình trạng tại Omron Nhật tháng 08/2026: được liệt kê là model tồn kho tiêu chuẩn

KM50-OPT-CD1 thực chất là gì?

Do mã sản phẩm bắt đầu bằng KM50 nên KM50-OPT-CD1 đôi khi được các website bán hàng xếp chung vào nhóm “đồng hồ giám sát điện năng”. Tuy nhiên về bản chất đây chỉ là phụ kiện cơ khí để lắp đồng hồ.

Nó không đo điện áp, dòng điện, công suất, công suất phản kháng hay điện năng. Tất cả các chức năng đo đó thuộc về KM50-C1-FLK. Giá đỡ cũng không chứa nguồn, mạch điện tử, RS-485 hoặc bộ nhớ dữ liệu.

Vai trò của KM50-OPT-CD1 bắt đầu và kết thúc ở việc giữ KM50-C đúng vị trí trong tủ và tạo khả năng gắn cụm lên DIN Rail.

Tại sao một đồng hồ panel lại cần giá DIN Rail?

KM50-C1-FLK có thân dạng 48 × 48mm, vốn phù hợp để lắp xuyên qua mặt panel. Trong cấu hình truyền thống, người thiết kế phải tạo lỗ trên cửa tủ hoặc mặt bảng rồi cố định đồng hồ từ phía sau.

Cách này rất tốt nếu người vận hành cần quan sát đồng hồ từ bên ngoài. Tuy nhiên không phải hệ thống nào cũng cần như vậy. Một số tủ chỉ cần Power Monitor để lấy dữ liệu qua RS-485 Modbus về PLC, gateway hoặc hệ thống giám sát trung tâm. Khi đó việc khoét cửa tủ cho từng thiết bị có thể làm tăng thời gian gia công.

KM50-OPT-CD1 giải quyết tình huống này bằng cách biến đồng hồ KM50-C thành một cụm có thể bố trí trên DIN Rail bên trong tủ.

KM50-OPT-CD1 được thiết kế riêng cho một KM50-C

Danh mục Omron hiện hành ghi rõ KM50-OPT-CD1 là mounting bracket cho KM50-C. Cửa hàng FA chính thức của Omron Nhật cũng mô tả sản phẩm là “mounting bracket, for KM50-C, DIN Rail mounting”.

Điểm này giúp phân biệt CD1 với ED1. Trong bảng accessory của Omron, KM50-OPT-ED1 có dấu chú thích cho phép lắp một KM50-E hoặc hai KM50-C. KM50-OPT-CD1 không có chú thích đó và bản vẽ chỉ thể hiện một vị trí 45 × 45mm cho một KM50-C.

Kích thước cơ khí của KM50-OPT-CD1

Bản vẽ phụ kiện Omron cung cấp các kích thước chi tiết để kỹ sư bố trí không gian tủ. Mặt trước của bracket rộng khoảng 66.7mm và cao khoảng 96mm. Vị trí đặt thân KM50-C có khoảng mở 45 × 45mm.

Theo hình chiếu bên, chiều sâu tổng thể đạt khoảng 112.7mm, trong đó phần khung chính khoảng 103.2mm trước khu vực DIN Track mounting plate. Vì KM50-C bản thân có chiều sâu 84mm nên bracket cần thêm không gian cơ khí để giữ thân đồng hồ và cơ cấu gài DIN.

Khi thiết kế tủ, không nên chỉ lấy kích thước 48 × 48mm của đồng hồ. Cần tính cả kích thước bracket, đầu dây phía sau và khoảng thao tác khi đấu terminal.

Cấu trúc DIN Track mounting plate

Phía sau KM50-OPT-CD1 có DIN Track mounting plate rộng khoảng 56mm. Đây là phần giúp bracket bám vào thanh DIN trong tủ điện.

Khi KM50-C đã được cố định trong giá, toàn bộ cụm có thể được bố trí giống một thiết bị DIN cỡ lớn. Cách bố trí này phù hợp với những tủ có kiến trúc theo hàng, giúp dây CT, nguồn đo và RS-485 được đưa về cùng khu vực bên trong.

4 lỗ bắt trực tiếp giúp tăng lựa chọn lắp đặt

Ngoài DIN Track mounting plate, bản vẽ KM50-OPT-CD1 còn thể hiện bốn lỗ đường kính 4.5mm dành cho direct mounting. Điều này tạo thêm phương án cố định bracket vào bề mặt phù hợp trong tủ.

Kích thước bố trí các lỗ theo chiều đứng được bản vẽ thể hiện theo hai khoảng 25mm quanh tâm. Các chi tiết này hữu ích khi chế tạo backplate hoặc thay một bracket cũ bằng phụ kiện mới.

KM50-OPT-CD1 khác KM50-OPT-ED1 như thế nào?

• KM50-OPT-CD1: DIN Rail mounting, thiết kế cho một KM50-C.
• KM50-OPT-ED1: DIN Rail mounting, có thể lắp một KM50-E hoặc hai KM50-C.

ED1 lớn hơn và phù hợp khi cần tạo một cụm đo điện năng gồm nhiều đồng hồ. CD1 nhỏ gọn hơn khi chỉ cần một KM50-C.

KM50-OPT-CD1 khác KM50-OPT-EM1 như thế nào?

• KM50-OPT-CD1: cố định bằng DIN Track.
• KM50-OPT-EM1: sử dụng Magnet mounting.

EM1 phù hợp khi cần gắn cụm lên một bề mặt kim loại thích hợp mà không muốn bố trí DIN Rail. Trong khi đó CD1 phù hợp hơn với tủ điện chuẩn đã có thanh DIN.

Thiết bị được sử dụng cùng KM50-OPT-CD1: KM50-C1-FLK

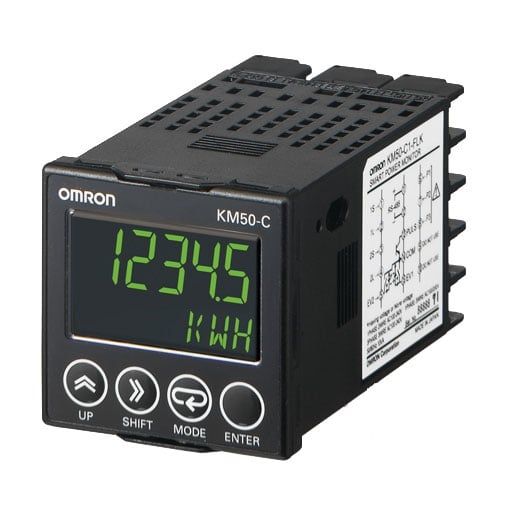

KM50-C1-FLK là Smart Power Monitor kích thước 48 × 48 × 84mm của Omron. Đồng hồ có thể sử dụng cho mạch một pha hai dây, một pha ba dây và ba pha ba dây trong phạm vi điện áp được hãng quy định.

Thiết bị hỗ trợ đo điện áp, dòng điện, công suất, điện năng và các đại lượng liên quan, đồng thời tích hợp RS-485 hỗ trợ CompoWay/F và Modbus. KM50-OPT-CD1 chỉ tạo giải pháp lắp đặt cho thiết bị này, không thay đổi bất kỳ đặc tính đo lường nào của KM50-C.

Không nhầm KM50-OPT-CD1 với cáp CT KM20-CTF-CB3

Một phụ kiện khác thường xuất hiện cùng KM50-C là KM20-CTF-CB3. Đây là cáp CT chuyên dụng dài 3m, hoàn toàn khác KM50-OPT-CD1.

• KM50-OPT-CD1: giá đỡ DIN Rail.
• KM20-CTF-CB3: cáp kết nối CT, chiều dài 3m.

Omron yêu cầu sử dụng CT và CT cable được chỉ định nếu muốn đảm bảo phép đo bình thường. Nhưng các yêu cầu đó thuộc hệ đo của KM50-C chứ không phải chức năng của bracket CD1.

Ứng dụng thực tế của KM50-OPT-CD1

Lắp KM50-C bên trong tủ điện

Khi không cần nhìn trực tiếp đồng hồ từ cửa tủ, bracket cho phép đặt KM50-C trên DIN Rail cùng các thiết bị điều khiển khác.

Tủ giám sát năng lượng dùng RS-485

KM50-C có thể truyền dữ liệu Modbus tới hệ giám sát. Trong trường hợp dữ liệu chủ yếu được xem trên HMI hoặc máy tính, DIN Rail mounting là một phương án bố trí thuận tiện.

Retrofit tủ điện cũ

Khi bổ sung Power Monitor vào một tủ đã hoàn thiện nhưng không muốn gia công lại cửa tủ, KM50-OPT-CD1 giúp đưa đồng hồ vào backplate/DIN Rail bên trong.

Tủ thử nghiệm và bàn test

Bracket cũng phù hợp với các hệ thử nghiệm, nơi cấu hình thiết bị thường xuyên thay đổi và DIN Rail thuận tiện hơn kiểu panel cố định.

Những lỗi KM50-OPT-CD1 có thể gặp

Các tình trạng dưới đây là những hư hỏng cơ khí có thể phát sinh đối với giá đỡ, bracket và phụ kiện tủ điện do lắp đặt, va đập, rung, môi trường hoặc thời gian sử dụng. Đây không phải khẳng định Omron KM50-OPT-CD1 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

Bracket bị cong hoặc biến dạng

Lực siết quá lớn, va đập khi vận chuyển hoặc lắp sai có thể khiến phần khung bị lệch. Khi đó KM50-C có thể không ngồi thẳng trong giá hoặc mặt đồng hồ bị nghiêng.

Không gài chắc được vào DIN Rail

Cần kiểm tra DIN Track mounting plate, thanh DIN, vị trí gài và tình trạng cơ khí. Nếu plate bị cong hoặc mòn, cả cụm có thể bị lỏng dù thân KM50-C vẫn tốt.

Đồng hồ KM50-C rung trong bracket

Kiểm tra vị trí lắp đồng hồ, các điểm M4 và khung giữ. Rung kéo dài có thể ảnh hưởng terminal và dây phía sau nên không nên chỉ coi đây là vấn đề thẩm mỹ.

Lỗ bắt vít bị biến dạng

Việc dùng sai vít hoặc siết quá lực có thể làm hỏng lỗ M4 hoặc các lỗ direct mounting. Cần sử dụng đúng kích thước phần cứng theo bản vẽ cơ khí.

Bracket bị oxy hóa hoặc bẩn

Tủ điện đặt trong môi trường ẩm, bụi hoặc hóa chất có thể làm bề mặt giá đỡ suy giảm theo thời gian. Cần đồng thời kiểm tra cả DIN Rail và các vít cố định.

Không đủ không gian cho dây phía sau

Đây thường là lỗi bố trí tủ chứ không phải lỗi bracket. Bản vẽ thể hiện chiều sâu tổng thể khoảng 112.7mm; khi lắp còn phải chừa khoảng thao tác cho terminal và dây dẫn.

Quy trình kiểm tra nhanh KM50-OPT-CD1 khi cụm KM50-C bị lỏng

• Bước 1: kiểm tra KM50-C có được đặt đúng trong bracket hay không.
• Bước 2: quan sát phần khung có cong hoặc méo hay không.
• Bước 3: kiểm tra các vị trí vít M4.
• Bước 4: kiểm tra DIN Track mounting plate.
• Bước 5: xác nhận thanh DIN không bị cong hoặc lỏng khỏi backplate.
• Bước 6: kiểm tra khoảng trống phía sau để dây không đẩy thân đồng hồ ra khỏi giá.
• Bước 7: thay bracket nếu khung hoặc cơ cấu gài đã hư cơ khí và không còn giữ chắc thiết bị.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Khung chính: kiểm tra cong, móp hoặc nứt.
• DIN Track mounting plate: kiểm tra khả năng giữ chắc trên thanh DIN.
• Lỗ M4: kiểm tra ren và độ chắc của vít.
• Lỗ direct mounting Ø4.5mm: kiểm tra biến dạng sau thời gian sử dụng.
• Vị trí giữ KM50-C: kiểm tra đồng hồ có bị xê dịch hay không.
• DIN Rail: kiểm tra riêng để tránh thay bracket khi lỗi thực tế nằm ở thanh ray.
• KM50-C: kiểm tra vỏ đồng hồ nếu không thể lắp chắc vào một bracket tốt.

Những điểm dễ nhập sai về KM50-OPT-CD1

• Đây là Mounting Bracket, không phải đồng hồ điện năng.
• Không có chức năng đo điện.
• Không cần nguồn cấp.
• Không có RS-485 hay Modbus.
• Chức năng chính là DIN Track mounting.
• Omron chỉ định KM50-OPT-CD1 cho KM50-C.
• Bracket giữ một KM50-C, không phải hai thiết bị như KM50-OPT-ED1.
• Khoảng mở cho KM50-C khoảng 45 × 45mm.
• Khung phía trước khoảng 66.7mm rộng và 96mm cao.
• Chiều sâu tổng thể trên bản vẽ khoảng 112.7mm.
• Có DIN Track mounting plate khoảng 56mm.
• Bản vẽ thể hiện 4-M4 và bốn lỗ direct mounting đường kính khoảng 4.5mm.
• Không nhầm với KM50-OPT-EM1 gắn nam châm.
• Không nhầm với KM20-CTF-CB3 là cáp CT 3m.

FAQ – Omron KM50-OPT-CD1

KM50-OPT-CD1 là thiết bị gì?

Đây là giá đỡ lắp đặt DIN Rail dành cho Smart Power Monitor KM50-C.

KM50-OPT-CD1 có phải đồng hồ đo điện năng không?

Không. Đồng hồ là KM50-C1-FLK; KM50-OPT-CD1 chỉ là phụ kiện cơ khí.

KM50-OPT-CD1 dùng với model nào?

Omron hiện xác định phụ kiện này dành cho KM50-C, trong đó model Smart Power Monitor chính là KM50-C1-FLK.

Có lắp được KM50-E không?

Omron không liệt kê KM50-E cho KM50-OPT-CD1. Nếu cần KM50-E, phụ kiện KM50-OPT-ED1 hoặc KM50-OPT-EM1 là các model được hãng liệt kê tương thích.

KM50-OPT-CD1 lắp được mấy KM50-C?

Bản vẽ chính hãng thể hiện một vị trí dành cho một KM50-C.

Phụ kiện có cần cấp điện không?

Không. Đây là mounting bracket cơ khí.

Có phải phụ kiện RS-485 không?

Không. RS-485 nằm trên Smart Power Monitor KM50-C1-FLK. KM50-OPT-CD1 không tham gia truyền thông.

Kích thước KM50-OPT-CD1 bao nhiêu?

Bản vẽ Omron thể hiện khung khoảng 66.7mm rộng × 96mm cao và chiều sâu tổng thể khoảng 112.7mm. Phần giữ đồng hồ có khoảng mở 45 × 45mm.

KM50-OPT-CD1 hiện còn được Omron bán không?

Tại thời điểm tra cứu tháng 08/2026, Omron FA Store Nhật vẫn liệt kê KM50-OPT-CD1 và đánh dấu là model tồn kho tiêu chuẩn.

Kiểm tra, sửa chữa phụ kiện Omron KM50-OPT-CD1 tại Viện Máy Tính

Omron KM50-OPT-CD1 là mounting bracket dành riêng cho việc lắp một Smart Power Monitor KM50-C lên DIN Rail. Sản phẩm không chứa mạch điện và không ảnh hưởng trực tiếp tới khả năng đo công suất, điện áp hoặc dòng của KM50-C, nhưng đóng vai trò quan trọng trong việc giữ thiết bị ổn định và bố trí đúng vị trí trong tủ điện.

Khi cụm KM50-C bị rung, bracket cong, không bám chắc DIN Rail, các lỗ bắt vít hư hoặc khung không còn giữ đúng vị trí của đồng hồ, cần kiểm tra cả KM50-OPT-CD1, thanh DIN, vít và vỏ KM50-C trước khi xác định hạng mục cần thay.

Nếu cần kiểm tra tình trạng giá đỡ, DIN Track mounting plate, các điểm bắt M4, khung giữ đồng hồ hoặc cần đánh giá thay thế Omron KM50-OPT-CD1 và thiết bị KM50-C liên quan, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra, sửa chữa hoặc thay thế hạng mục phù hợp.
