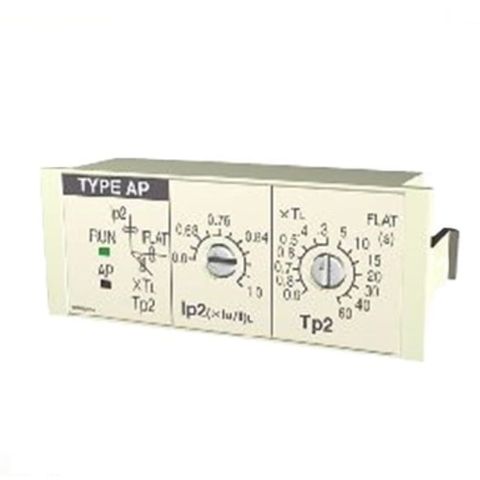

Mitsubishi Electric AP-W là khối cài đặt tùy chọn thuộc hệ thống Electronic Trip Relay – ETR của máy cắt không khí ACB dòng AE-SW. Tên chức năng chính xác Mitsubishi sử dụng là Optional Setting Module for 2nd Additional Pre-alarm, tức module bổ sung chức năng cảnh báo sớm lần thứ hai cho hệ thống bảo vệ điện tử của ACB.
Electronic Trip Relay AE-SW đã có sẵn chức năng Pre-alarm thứ nhất trong cấu hình tiêu chuẩn. Khi lắp thêm AP-W, người dùng có thể tạo thêm một mức cảnh báo thứ hai với ngưỡng dòng và thời gian riêng, giúp theo dõi tình trạng tải chi tiết hơn trước khi hệ thống tiến gần vùng quá tải hoặc trước khi các đặc tính bảo vệ chính tác động.
Model đang làm là AP-W, Article No. 168560. Đây không phải Main Setting Module và cũng không phải module Ground Fault G1-W, Earth Leakage E1-W hay Neutral 50% N5-W. AP-W chỉ bổ sung chức năng 2nd Additional Pre-alarm và không trực tiếp thay đổi các chức năng bảo vệ chính như LTD, STD hay INST của ETR.
Mục đích chính của AP-W là tạo thêm một mức cảnh báo tải bên cạnh Pre-alarm tiêu chuẩn đã được tích hợp sẵn trong Electronic Trip Relay. Nhờ có hai mức cảnh báo, hệ thống có thể phân chia trạng thái tải thành nhiều cấp thay vì chỉ chờ một cảnh báo duy nhất xuất hiện.
Ví dụ, một mức cảnh báo có thể được đặt để thông báo khi phụ tải bắt đầu tiến gần giới hạn vận hành mong muốn, trong khi mức thứ hai được sử dụng như cảnh báo nghiêm trọng hơn trước khi đặc tính Long Time Delay có khả năng tác động. Giá trị thực tế phải được thiết lập theo thiết kế bảo vệ và khả năng chịu tải của hệ thống.
AP-W không tự đóng hoặc cắt ACB. Đây là module tạo chức năng cảnh báo trong ETR. Việc breaker có trip hay không vẫn phụ thuộc các đặc tính bảo vệ chính và cấu hình của Electronic Trip Relay.
Mitsubishi Electric xác nhận Pre-alarm thứ nhất đã được tích hợp sẵn trong ETR tiêu chuẩn. AP-W không được dùng để tạo chức năng Pre-alarm cơ bản từ đầu mà bổ sung thêm một cảnh báo thứ hai.
Điều này rất dễ bị nhập sai khi mô tả sản phẩm. Không nên viết rằng “AP-W cung cấp chức năng Pre-alarm cho ACB” theo nghĩa ACB không có AP-W thì hoàn toàn không có cảnh báo tải. Chính xác hơn là AP-W cung cấp 2nd Additional Pre-alarm.
Nhờ cảnh báo thứ hai, người vận hành có thể theo dõi tải chi tiết hơn, thiết lập nhiều cấp cảnh báo trên hệ thống giám sát và chủ động xử lý trước khi dòng tải đạt mức không mong muốn.
Thông số quan trọng đầu tiên của AP-W là Ip2 – 2nd Additional Pre-alarm pick-up current. Đây là ngưỡng dòng mà chức năng cảnh báo thứ hai sử dụng để đánh giá tình trạng tải.
Đối với Main Setting Module loại WS – General Use, Mitsubishi công bố Ip2 có thể chọn tại các mức 0,5; 0,6; 0,7; 0,8; 0,84; 0,88; 0,92; 0,96 và 1,0 lần Iu. Độ chính xác của ngưỡng này là ±10%.
Đối với WM – Generator Protection Use, các mức lựa chọn tương tự nhưng được thể hiện theo IL: 0,5; 0,6; 0,7; 0,8; 0,84; 0,88; 0,92; 0,96 và 1,0 × IL. Độ chính xác Mitsubishi công bố cho trường hợp WM là ±5%.
Giá trị Ip2 mặc định khi xuất xưởng được tài liệu Mitsubishi thể hiện ở mức 1,0. Khi đưa hệ thống vào vận hành, kỹ sư có thể điều chỉnh lại theo yêu cầu giám sát tải thực tế.
Ngoài ngưỡng dòng, AP-W còn cho phép điều chỉnh Tp2 – 2nd Additional Pre-alarm time. Tham số này giúp tránh trường hợp một biến động dòng rất ngắn lập tức tạo cảnh báo không cần thiết.
Theo catalogue AE-SW của Mitsubishi, Tp2 có thể đặt theo quan hệ với thời gian Long Time Delay TL tại các mức 0,9 – 0,8 – 0,7 – 0,6 – 0,5 – 0,4 – 0,3 × TL.
Ngoài chế độ phụ thuộc TL, module còn hỗ trợ các mức thời gian cố định FLAT 5 – 10 – 15 – 20 – 30 – 40 – 60 giây. Độ chính xác thời gian được Mitsubishi công bố là ±20%, còn giá trị xuất xưởng là 0,9 × TL.
Khi chọn 0,3 đến 0,9 × TL, thời gian của cảnh báo thứ hai có quan hệ với giá trị Long Time Delay được đặt trên Main Setting Module. Cấu hình này giúp AP-W phối hợp trực tiếp hơn với đặc tính bảo vệ quá tải của ETR.
Ở chế độ FLAT, người dùng chọn một thời gian cố định từ 5 đến 60 giây. Thời gian cảnh báo khi đó được thiết lập độc lập theo mức cố định thay vì lấy tỷ lệ của TL.
Việc lựa chọn xTL hay FLAT phải dựa trên yêu cầu vận hành. Hệ thống có tải biến động nhanh có thể cần cách cài khác với tủ phân phối cấp nguồn cho tải ổn định liên tục.
Electronic Trip Relay AE-SW có cấu trúc module. Main Setting Module thực hiện cài đặt các đặc tính bảo vệ chính như LTD, STD và INST/MCR tùy loại WS, WM, WB hoặc WF. AP-W thuộc nhóm Optional Setting Module và được lắp thêm để mở rộng chức năng.
Vì AP-W không chứa toàn bộ logic bảo vệ của ETR nên không thể dùng độc lập ngoài Electronic Trip Relay tương thích. Khi thay module cần xác định loại Main Setting Module và cấu hình ETR hiện có để bảo đảm AP được hỗ trợ đúng.
Tài liệu Mitsubishi công bố riêng đặc tính Ip2 cho WS và WM với độ chính xác khác nhau. Vì vậy không nên lấy thông số của WS rồi mặc định áp dụng hoàn toàn cho mọi loại relay ETR khác.
AP-W bổ sung mức cảnh báo tải thứ hai. Module tập trung vào cảnh báo và theo dõi tải trước khi các tình trạng nghiêm trọng hơn xảy ra.
G1-W là Optional Setting Module dành cho bảo vệ chạm đất Ground Fault. Chức năng G1 hoàn toàn khác với cảnh báo tải bổ sung AP.
E1-W bổ sung chức năng Earth Leakage Protection và được sử dụng kết hợp External ZCT theo cấu hình tương thích. AP-W không phát hiện dòng rò đất.
N5-W thay đổi đặc tính bảo vệ cực trung tính xuống mức 50% trong cấu hình phù hợp. AP-W không thay đổi tỷ lệ bảo vệ Neutral pole.
Mặc dù AP-W theo dõi dòng tải, đây không phải relay quá dòng độc lập. Module không thay thế chức năng Long Time Delay của ETR và cũng không trực tiếp cắt mạch khi Ip2 bị vượt quá theo cách của một bảo vệ trip chính.
Mục tiêu của Pre-alarm là cảnh báo để hệ thống hoặc người vận hành có thời gian phản ứng. Ví dụ có thể kiểm tra tải, dừng một thiết bị không quan trọng hoặc điều phối công suất trước khi dòng tiếp tục tăng tới vùng bảo vệ.
Nếu ACB đang bị trip do quá tải, việc thay AP-W sẽ không giải quyết được lỗi nếu nguyên nhân thực tế nằm ở tải, Main Setting Module, CT, thông số LTD hoặc hệ thống điện phía sau.
AP-W giúp tạo thêm một cấp cảnh báo khi dòng tổng tiến gần mức vận hành không mong muốn, hỗ trợ nhân viên trực điện xử lý tải trước khi breaker phải làm việc trong vùng quá tải kéo dài.
Trong nhà máy có nhiều dây chuyền hoạt động đồng thời, cảnh báo thứ hai có thể hỗ trợ phân loại mức tải và đưa cảnh báo về PLC hoặc hệ thống giám sát phù hợp.
Với ETR loại WM dành cho bảo vệ máy phát, Mitsubishi công bố riêng dải Ip2 theo IL và độ chính xác ±5%, cho phép chức năng Additional Pre-alarm phối hợp với đặc tính tải của hệ thống generator.
Hai mức Pre-alarm có thể hỗ trợ chiến lược load management, trong đó mức cảnh báo đầu dùng để theo dõi và mức cảnh báo thứ hai kích hoạt hành động vận hành nghiêm ngặt hơn theo thiết kế.
Các tình trạng dưới đây là những vấn đề có thể phát sinh trong AP-W hoặc hệ thống Electronic Trip Relay do cài đặt, connector, nguồn control, Main Setting Module hoặc linh kiện điện tử. Đây không phải khẳng định Mitsubishi AP-W có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra Ip2, Tp2 và loại Main Setting Module đang sử dụng. Nếu thời gian Tp2 được đặt dài, dòng phải duy trì vượt ngưỡng đủ lâu trước khi hệ thống tạo điều kiện cảnh báo.
Ip2 có thể đang đặt quá thấp hoặc Tp2 quá ngắn so với đặc điểm phụ tải. Cần đối chiếu dòng thực tế, Iu hoặc IL và yêu cầu vận hành trước khi điều chỉnh.
Nếu tải ổn định nhưng trạng thái Additional Pre-alarm thay đổi chập chờn, cần kiểm tra connector module, nguồn điều khiển ETR, tín hiệu dòng và tình trạng Electronic Trip Relay.
Nguyên nhân có thể không nằm ở AP-W. Cần kiểm tra cấu hình ETR, Main Setting Module, nguồn Power Supply Module, wiring và hệ thống báo tín hiệu phía sau nếu có.
Sau khi thay AP-W phải kiểm tra lại các dial Ip2 và Tp2. Không nên giả định module mới có cùng thông số cài đặt với module cũ vì giá trị xuất xưởng có thể khác yêu cầu vận hành của tủ.
Không nên đặt Ip2 chỉ dựa trên dòng định mức ghi trên ACB. Giá trị cần được xem trong quan hệ với Iu hoặc IL của cấu hình Electronic Trip Relay, phụ tải thực tế và mục tiêu cảnh báo của hệ thống.
Tp2 cũng cần được phối hợp với TL. Nếu đặt thời gian quá ngắn, những biến động tải tạm thời có thể tạo cảnh báo thường xuyên. Nếu đặt quá dài, cảnh báo có thể xuất hiện quá muộn để người vận hành thực hiện biện pháp giảm tải.
Khi thay module cũ, nên ghi lại toàn bộ vị trí dial trước khi tháo. Sau khi lắp module mới phải thiết lập lại thông số theo hồ sơ bảo vệ của tủ, không tự động để nguyên giá trị xuất xưởng nếu hệ thống yêu cầu cấu hình khác.
AP-W là Optional Setting Module của Electronic Trip Relay ACB AE-SW, dùng để bổ sung chức năng 2nd Additional Pre-alarm.
Không. AP-W tạo cảnh báo sớm bổ sung. Chức năng bảo vệ quá tải chính LTD nằm trong Main Setting Module và hệ thống Electronic Trip Relay.
Có. Mitsubishi xác nhận Pre-alarm thứ nhất đã được tích hợp sẵn trong ETR tiêu chuẩn. AP-W bổ sung cảnh báo thứ hai.
Các mức gồm 0,5; 0,6; 0,7; 0,8; 0,84; 0,88; 0,92; 0,96 và 1,0. Với WS các mức được tính theo Iu, còn với WM được tính theo IL.
Tp2 có thể chọn 0,9; 0,8; 0,7; 0,6; 0,5; 0,4 hoặc 0,3 × TL, hoặc sử dụng chế độ FLAT với 5, 10, 15, 20, 30, 40 hoặc 60 giây.
Catalogue Mitsubishi thể hiện Ip2 xuất xưởng ở mức 1,0 và Tp2 ở mức 0,9 × TL.
Không. AP-W bổ sung 2nd Additional Pre-alarm, còn E1-W là module Earth Leakage Protection dùng kết hợp External ZCT.
Article No. Mitsubishi Electric công bố cho AP-W là 168560.
Mitsubishi AP-W là Optional Setting Module Article No. 168560 dành cho hệ thống Electronic Trip Relay của ACB AE-SW, bổ sung chức năng cảnh báo sớm lần thứ hai với ngưỡng Ip2 và thời gian Tp2 có thể điều chỉnh. Module giúp hệ thống theo dõi tải chi tiết hơn mà không thay thế các chức năng bảo vệ chính của ETR.
Khi AP-W gặp tình trạng không tạo cảnh báo, cảnh báo quá sớm, thời gian Tp2 không đúng, trạng thái chập chờn hoặc chức năng Additional Pre-alarm không hoạt động sau khi thay module, cần kiểm tra Ip2, Tp2, loại Main Setting Module, nguồn control, connector và Electronic Trip Relay trước khi xác định linh kiện bị hỏng.
