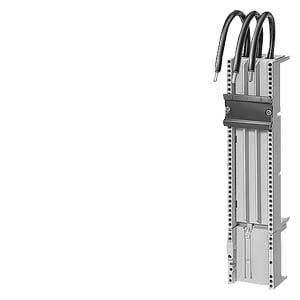

Siemens 8US1261-5FM08 là phụ kiện thuộc hệ thống thanh cái SENTRON 8US, có tên kỹ thuật chính xác theo Siemens là Device Adapter. Vì vậy mặc dù sản phẩm thường được xếp trong danh mục “phụ kiện thanh cái”, bản thân 8US1261-5FM08 không phải một thanh đồng busbar độc lập. Nhiệm vụ của nó là tạo giao diện cơ khí và điện giữa hệ thanh cái 60mm với thiết bị đóng cắt hoặc bộ khởi động động cơ phù hợp được lắp trên adapter.
Model được Siemens mô tả cho hệ busbar có khoảng cách tâm–tâm 60mm, sử dụng một mounting rail 35mm, hỗ trợ dòng làm việc đến 56A và được định hướng cho contactor kết hợp overload relay kích thước S2. Thiết kế adapter giúp một nhánh tải có thể được gắn trực tiếp lên hệ thanh cái thay vì kéo nhiều dây cấp nguồn riêng từ busbar tới từng thiết bị.
Một chi tiết dễ gây nhầm khi nhập thông số là Siemens đồng thời nêu chiều rộng chức năng 55mm và chiều dài 182mm trong mô tả thương mại, trong khi phần Mechanical Design của datasheet hiện hành ghi kích thước tổng thể của adapter khoảng 200mm cao × 63mm rộng × 63mm sâu. Đây là hai nhóm kích thước phục vụ mục đích mô tả khác nhau, không nên tự ý bỏ một nhóm rồi xem nhóm còn lại là sai.
Lưu ý về khối lượng: các bản datasheet Siemens được tạo ở những thời điểm khác nhau hiện hiển thị các giá trị khối lượng không hoàn toàn giống nhau, khoảng 232g, 238g hoặc 258g. Vì vậy khối lượng không nên được dùng làm tiêu chí nhận diện duy nhất của 8US1261-5FM08; khi thay thế cần ưu tiên đúng mã model, hệ busbar 60mm, dòng 56A, kích thước và kiểu thiết bị lắp.
Tên danh mục “thanh cái” rất dễ khiến người đọc hiểu rằng 8US1261-5FM08 là một thanh đồng dẫn điện dài. Thực tế Siemens gọi sản phẩm là Device Adapter. Nó được gắn lên các busbar đang có sẵn trong hệ thống 8US và tạo điểm cấp nguồn cho bộ thiết bị được lắp phía trước.
Có thể hình dung hệ 8US gồm các thanh cái chạy dọc theo tủ. Thay vì mỗi contactor hoặc motor starter phải được kéo ba dây nguồn từ một distribution block riêng, adapter tiếp xúc trực tiếp với ba thanh cái. Phía trước adapter có cấu trúc để gắn thiết bị, từ đó tạo một nhánh tải gọn hơn.
Cách bố trí này giúp giảm lượng dây dẫn, giảm số điểm đấu nối thủ công và tạo một cấu trúc tủ có tính module cao hơn. Khi cần thay một nhánh thiết bị, kỹ thuật viên có thể thao tác trên cụm adapter thay vì phải thay đổi toàn bộ hệ thống phân phối.
Thông số 60mm của 8US1261-5FM08 là khoảng cách tâm–tâm giữa các busbar. Đây là kích thước cơ khí quan trọng và phải phù hợp với hệ thanh cái đang có trong tủ.
Adapter dành cho hệ 40mm hoặc những tiêu chuẩn busbar khác không thể mặc định thay trực tiếp cho model 60mm. Chỉ cần khoảng cách thanh cái sai, vị trí chân tiếp xúc sẽ không khớp và adapter không thể lắp an toàn.
Khi thay một 8US1261-5FM08 cũ, kỹ thuật viên nên đo lại khoảng cách tâm thanh, kiểm tra tiết diện busbar và đối chiếu với sơ đồ tủ. Không nên lựa chọn chỉ dựa trên hình ảnh vì nhiều adapter SENTRON 8US có ngoại hình gần giống nhau.
Datasheet chính hãng ghi độ dày busbar tối thiểu 5mm và tối đa 10mm. Điều này xác định phạm vi cơ khí của cơ cấu tiếp xúc phía sau adapter.
Nếu thanh đồng mỏng hoặc dày vượt giới hạn, lực ép tiếp xúc có thể không đúng. Tiếp xúc không đủ chặt có nguy cơ làm tăng điện trở tại điểm nối, dẫn tới phát nhiệt; ngược lại cố lắp lên busbar không phù hợp có thể làm hỏng cơ cấu cơ khí của adapter.
Siemens công bố 8US1261-5FM08 ở mức dòng tới 56A. Đây là rating của adapter và cấu hình dẫn điện được thiết kế cho nhánh tải tương ứng.
Không nên hiểu rằng chỉ cần dòng động cơ nhỏ hơn 56A thì mọi contactor đều có thể gắn lên adapter. Ngoài dòng điện còn phải kiểm tra size cơ khí S2, thiết bị đóng cắt, overload relay, khoảng cách mounting và hướng dẫn phối hợp thiết bị của Siemens.
Dòng làm việc thực tế của motor starter thường được xác định theo motor, contactor, overload relay, circuit breaker và điều kiện lắp đặt. Thành phần có rating thấp nhất trong chuỗi mới là giới hạn cần tôn trọng.
Catalog và datasheet Siemens trước đây của model 8US1261-5FM08 ghi điện áp AC định mức 690V. Đây là thông số kỹ thuật của adapter trong hệ busbar phù hợp, không có nghĩa mọi thiết bị S2 được lắp trên adapter đều tự động có rating 690V trong mọi cấu hình.
Khả năng làm việc của một motor feeder hoàn chỉnh cần được đánh giá theo cả adapter, busbar, contactor, overload relay, circuit breaker, dây dẫn, khoảng cách cách điện và tiêu chuẩn của tủ điện.
8US1261-5FM08 có một mounting rail 35mm. DIN Rail này tạo nền cơ khí để giữ thiết bị phù hợp phía trước adapter.
Lợi ích của rail tích hợp là cho phép cụm contactor và overload relay được bố trí theo module tiêu chuẩn, đồng thời vẫn nhận nguồn từ busbar phía sau. Cấu trúc này đặc biệt phù hợp với motor starter trong tủ điều khiển máy và tủ MCC cần nhiều nhánh động cơ.
Mô tả chính thức xác định 8US1261-5FM08 hướng tới thiết bị size S2. Trong hệ Siemens SIRIUS, size cơ khí ảnh hưởng vị trí lắp, chiều rộng thiết bị, khoảng cách terminal và kết cấu motor starter.
Một adapter có cùng dòng 56A nhưng dành cho S0 hoặc một kiểu thiết bị khác chưa chắc có mounting geometry phù hợp. Khi thay thế nên ghi lại đầy đủ model của contactor và overload relay đang gắn trên adapter hiện tại.
Đây là điểm cần giữ nguyên theo tài liệu Siemens thay vì tự sửa số liệu. Product description của model ghi Width 55mm và Length 182mm. Trong khi bảng Mechanical Design của datasheet mới hơn ghi height 200mm, width of adapter 63mm và depth 63mm.
Hai cách mô tả có thể liên quan tới phần chức năng/mounting profile và kích thước bao tổng thể của cụm adapter. Vì tài liệu Siemens chính thức đồng thời tồn tại cả hai nhóm số liệu, khi thiết kế tủ hoặc thay thiết bị nên dùng bản vẽ kích thước CAx/2D của đúng model thay vì chỉ dựa vào một dòng kích thước thương mại.
Với phương pháp truyền thống, mỗi motor feeder cần ba dây nguồn từ busbar hoặc distribution block tới circuit breaker/contactor. Nếu tủ có hàng chục nhánh, số lượng dây, cosse và điểm siết terminal tăng rất nhanh.
Hệ busbar adapter đưa nhánh thiết bị trực tiếp lên thanh cái. Việc cố định cơ khí và tạo tiếp xúc điện được tích hợp trong cấu trúc adapter, giúp bố trí tủ gọn và dễ tiêu chuẩn hóa hơn.
Đây cũng là lý do hệ 8US thường xuất hiện trong tủ điều khiển động cơ, máy công nghiệp và switchgear cần nhiều feeder lặp lại.
Adapter có thể dùng làm nền cấp nguồn và gá lắp cho contactor cùng overload relay S2 phù hợp trong một motor feeder.
Nhiều adapter được bố trí dọc theo hệ busbar 60mm để tạo các nhánh động cơ module, giúp giảm wiring và cải thiện khả năng thay thế từng feeder.
Trong máy có nhiều động cơ, bơm, quạt hoặc băng tải, cấu trúc 8US giúp nhà chế tạo chuẩn hóa phần phân phối nguồn cho từng nhánh.
Adapter đặt thiết bị trực tiếp lên hệ busbar giúp giảm distribution wiring và tạo bố cục tủ rõ ràng hơn.
Các tình trạng dưới đây là những hư hỏng mà adapter thanh cái và thiết bị phân phối điện công nghiệp nói chung có thể phát sinh do quá tải, lắp đặt sai, rung động, nhiệt độ, môi trường, phóng điện, điểm tiếp xúc kém hoặc lão hóa cơ khí. Đây không phải khẳng định Siemens 8US1261-5FM08 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nếu adapter hoạt động bình thường lúc đầu nhưng sau đó xuất hiện đổi màu, mùi khét hoặc nhiệt độ cao tại vị trí tiếp xúc, cần kiểm tra bề mặt busbar, lực ép, độ dày thanh, dòng tải và tình trạng cơ cấu tiếp xúc.
Nguyên nhân có thể là busbar sai kích thước, khoảng cách không đúng 60mm, adapter bị biến dạng hoặc cơ cấu gài đã hư. Không nên cưỡng ép lắp vì có thể làm hỏng chân tiếp xúc.
Cần dừng và kiểm tra nguyên nhân nhiệt. Dòng quá tải, tiếp xúc lỏng hoặc phóng điện tại connection point có thể tạo nhiệt cục bộ rất lớn.
Thiết bị quá nặng, va đập hoặc tháo lắp sai có thể làm rail biến dạng. Khi đó contactor hoặc overload relay có thể không còn được cố định đúng vị trí.
Cần kiểm tra dòng tải, terminal phía thiết bị và vị trí crimp/connection. Không nên chỉ thay dây mà không tìm nguyên nhân gây quá nhiệt.
Vết carbon, rỗ kim loại hoặc cháy tại chân tiếp xúc là dấu hiệu nghiêm trọng. Adapter và busbar liên quan cần được kiểm tra trước khi đóng điện trở lại.
Cần kiểm tra DIN Rail, clip của contactor, vít hoặc bộ phận gá lắp. Nếu thiết bị rung trong tủ, terminal và dây có thể chịu lực kéo không mong muốn.
Không. Siemens gọi model này là Device Adapter. Nó được gắn lên hệ thanh cái và làm giao diện cấp nguồn/gá thiết bị cho nhánh tải phù hợp.
Khoảng cách tâm–tâm giữa các busbar là 60mm.
Siemens công bố model tới 56A.
Datasheet/catalog Siemens của model ghi rated operational voltage AC 690V.
Phạm vi Mechanical Design là từ 5mm đến 10mm.
Có một mounting rail 35mm tích hợp.
Mô tả Siemens xác định adapter cho contactor với overload relay 3R, size S2.
Product description ghi width 55mm và length 182mm, trong khi phần Mechanical Design hiện hành ghi overall height 200mm, adapter width 63mm và depth 63mm. Khi bố trí tủ nên dùng bản vẽ kỹ thuật đúng model để xác định không gian thực tế.
Không nên thay chỉ dựa trên khoảng cách 60mm. Cần kiểm tra dòng, kích thước thiết bị S2, mounting rail, busbar thickness và cấu hình motor starter.
Siemens 8US1261-5FM08 là Device Adapter thuộc hệ thanh cái SENTRON 8US 60mm, hỗ trợ dòng tới 56A, busbar dày 5–10mm và một DIN Rail 35mm cho cụm thiết bị size S2 phù hợp. Sản phẩm giúp kết hợp chức năng cố định thiết bị và lấy nguồn từ busbar trong một cấu trúc module gọn hơn so với phương pháp wiring truyền thống.
Khi adapter xuất hiện tình trạng quá nhiệt, vỏ đổi màu, cháy chân tiếp xúc, lỏng cơ cấu gài, DIN Rail biến dạng hoặc cụm contactor không còn được giữ chắc, cần kiểm tra đồng thời adapter, busbar, dòng tải, terminal và thiết bị phía trước. Không nên chỉ thay adapter mà bỏ qua một bề mặt busbar đã bị cháy hoặc rỗ.
Nếu cần kiểm tra tình trạng điểm tiếp xúc, vỏ cách điện, DIN Rail, dây dẫn tích hợp, cơ cấu gá, terminal hoặc đánh giá khả năng thay thế Siemens 8US1261-5FM08 và các thiết bị liên quan, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra, sửa chữa hoặc thay thế hạng mục phù hợp.
