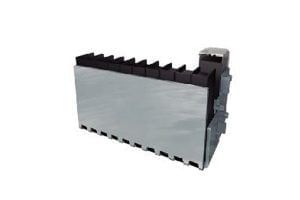

AX-4-W Mitsubishi – Tiếp Điểm Phụ Auxiliary Switch AX(2a2b) Cho ACB

Mitsubishi Electric AX-4-W là tiếp điểm phụ Auxiliary Switch thuộc nhóm phụ kiện điện dành cho máy cắt không khí ACB Mitsubishi. Thiết bị được sử dụng để phản hồi trạng thái đóng hoặc mở của máy cắt sang mạch điều khiển, đèn báo, relay, PLC, hệ thống giám sát hoặc các mạch liên động bên ngoài.

Điểm nhận dạng quan trọng của AX-4-W là cấu hình AX(2a2b), tương ứng với hai tiếp điểm loại a và hai tiếp điểm loại b. Theo cách ký hiệu của Mitsubishi Electric, a-contact là tiếp điểm thường mở NO và b-contact là tiếp điểm thường đóng NC. Nhờ có cả hai dạng tiếp điểm, một AX-4-W có thể cung cấp nhiều tín hiệu trạng thái cho các mạch điều khiển khác nhau.

AX-4-W không phải cuộn đóng, cuộn cắt hay bộ bảo vệ của ACB. Đây là thiết bị phản hồi trạng thái cơ khí của máy cắt thành tín hiệu tiếp điểm điện. Khi ACB thay đổi giữa trạng thái ON và OFF/TRIP, trạng thái các tiếp điểm a và b cũng thay đổi để hệ thống bên ngoài nhận biết vị trí làm việc hiện tại của breaker.

Thông số kỹ thuật chính Mitsubishi AX-4-W

• Thương hiệu: Mitsubishi Electric
• Model: AX-4-W
• Tên thiết bị: Auxiliary Switch
• Tên tiếng Việt: Tiếp điểm phụ ACB
• Nhóm phụ kiện: Electrical Accessories cho ACB
• Cấu hình tiếp điểm: AX(2a2b)
• Số tiếp điểm a: 2
• Số tiếp điểm b: 2
• a-contact: NO – Normally Open
• b-contact: NC – Normally Closed
• Material Code: 160A01A0001J5
• Ứng dụng: Phản hồi trạng thái ON/OFF của ACB
• Dòng thiết bị: Phụ kiện ACB Mitsubishi dòng WS theo cấu hình tương thích
• Tiêu chuẩn được công bố trong dữ liệu phân phối: IEC 60947-2
• Xuất xứ được công bố: Nhật Bản

Chức năng của tiếp điểm phụ AX-4-W

Chức năng chính của AX-4-W là biến trạng thái cơ khí ON/OFF của ACB thành trạng thái điện của các tiếp điểm phụ. Nhờ đó hệ thống điều khiển bên ngoài có thể biết máy cắt đang đóng, đang mở hoặc đã chuyển sang trạng thái trip mà không cần người vận hành quan sát trực tiếp tay gạt hay chỉ thị cơ khí trên ACB.

Mitsubishi Electric mô tả Auxiliary Switch AX là phụ kiện dùng để hiển thị trạng thái ON/OFF của circuit breaker bằng điện. Với nguyên lý AX của hãng, khi breaker ở trạng thái ON thì a-contact chuyển sang trạng thái dẫn điện, còn khi breaker OFF hoặc TRIP thì b-contact chuyển sang trạng thái dẫn điện.

Tín hiệu này có thể được đưa tới đèn báo trên mặt tủ, relay trung gian, PLC, hệ thống SCADA hoặc các mạch liên động. AX vì vậy đóng vai trò quan trọng trong những tủ điện mà trạng thái breaker phải được truyền đi xa hoặc được dùng làm điều kiện cho một chuỗi điều khiển khác.

Cấu hình AX(2a2b) của Mitsubishi AX-4-W

AX-4-W được xác định là phiên bản 2a2b. Trong ký hiệu phụ kiện Mitsubishi, “a” chỉ a-contact hay tiếp điểm NO, còn “b” chỉ b-contact hay tiếp điểm NC. Như vậy AX-4-W cung cấp hai tiếp điểm a và hai tiếp điểm b phục vụ nhiều nhánh tín hiệu trạng thái.

Việc có nhiều tiếp điểm giúp kỹ sư có thể sử dụng một nhánh cho đèn báo ON, một nhánh cho PLC và các nhánh còn lại cho relay hoặc mạch liên động tùy thiết kế. Tuy nhiên tải được đấu qua tiếp điểm phải nằm trong đặc tính điện mà Mitsubishi quy định cho phụ kiện tương ứng; AX không phải tiếp điểm công suất dùng trực tiếp để đóng cắt tải lớn.

Trong hệ thống điều khiển, tiếp điểm AX thường chỉ mang tín hiệu hoặc điều khiển relay trung gian. Nếu cần điều khiển contactor, motor, heater hoặc tải có dòng lớn, nên sử dụng thiết bị trung gian phù hợp thay vì đưa tải công suất trực tiếp qua tiếp điểm phụ.

Trạng thái a-contact và b-contact theo vị trí ACB

Khi ACB ở trạng thái ON

Theo nguyên lý Auxiliary Switch Mitsubishi, khi circuit breaker chuyển sang ON thì AXa – a-contact đóng. Tín hiệu này thường được sử dụng để báo breaker đang đóng hoặc làm điều kiện xác nhận cho một chuỗi điều khiển.

Khi ACB ở trạng thái OFF hoặc TRIP

Khi breaker ở trạng thái OFF hoặc đã trip, AXb – b-contact ở trạng thái đóng. Mạch bên ngoài có thể sử dụng tín hiệu này để hiển thị máy cắt đang mở hoặc phục vụ các chức năng liên động cần xác nhận ACB đã ngắt.

Cần lưu ý AX phản hồi trạng thái ON/OFF của breaker. Nếu hệ thống cần phân biệt riêng nguyên nhân máy cắt mở do trip bảo vệ với thao tác OFF thông thường, có thể cần thêm loại tiếp điểm báo alarm/trip phù hợp thay vì chỉ dựa vào AX.

Phân biệt AX và AL trên máy cắt Mitsubishi

AX – Auxiliary Switch

AX dùng để phản hồi trạng thái ON/OFF của circuit breaker. AX thay đổi trạng thái tiếp điểm theo vị trí đóng hoặc mở của cơ cấu máy cắt.

AL – Alarm Switch

AL là Alarm Switch, được sử dụng để chỉ thị trạng thái trip của circuit breaker. Đây là điểm khác biệt quan trọng vì một ACB có thể ở trạng thái OFF do người vận hành chủ động mở hoặc do cơ cấu bảo vệ trip.

Do đó AX-4-W không nên được mô tả là “tiếp điểm báo sự cố” nếu mục đích cần phân biệt chính xác trạng thái trip. AX chủ yếu báo vị trí ON/OFF, trong khi AL phục vụ chức năng báo trip theo thiết kế của Mitsubishi.

Phân biệt AX-4-W, AX-8-W và AX-10-W

Mitsubishi có nhiều cấu hình Auxiliary Switch dành cho ACB. Các model có tên gần nhau nhưng số lượng tiếp điểm khác nhau, vì vậy không nên nhập chung thông số.

• AX-4-W: AX(2a2b), Material Code 160A01A0001J5.
• AX-8-W: AX(4a4b), số lượng tiếp điểm nhiều hơn AX-4-W.
• AX-10-W: AX(5a5b), là cấu hình tiếp điểm khác.

Model đang làm là AX-4-W, do đó thông số đúng phải là 2a2b. Việc gán AX(4a4b) hoặc AX(5a5b) cho AX-4-W sẽ làm sai cấu hình phần cứng thực tế.

Không nhầm AX-4-W với HAX-4-W

Một model đặc biệt dễ gây nhầm là HAX-4-W. Mặc dù cùng chứa cụm “4-W”, HAX thuộc nhóm Auxiliary Switch High Capacity Type, tức tiếp điểm phụ loại dung lượng cao, trong khi AX-4-W thuộc nhóm AX tiêu chuẩn.

AX-4-W có Material Code 160A01A0001J5 và cấu hình AX(2a2b). HAX-4-W là một sản phẩm khác, có mã vật tư và đặc tính riêng. Vì vậy khi thay phụ kiện phải đọc đầy đủ tiền tố AX hoặc HAX thay vì chỉ nhìn phần “4-W”.

Ứng dụng thực tế của Mitsubishi AX-4-W

Báo trạng thái ACB trên mặt tủ

AX-4-W có thể cung cấp tín hiệu cho đèn báo trạng thái để người vận hành nhận biết ACB đang ON hoặc OFF mà không cần quan sát trực tiếp chỉ thị cơ khí trên breaker.

Đưa trạng thái ACB về PLC

Tiếp điểm AX có thể được đưa vào digital input của PLC thông qua mạch điện phù hợp. PLC từ đó nhận trạng thái breaker để hiển thị trên HMI, thực hiện cảnh báo hoặc dùng làm điều kiện cho logic điều khiển.

Giám sát trên SCADA/BMS

Trong hệ thống giám sát tập trung, AX có thể trở thành tín hiệu phản hồi vị trí ACB. Tín hiệu được thu thập qua PLC, remote I/O hoặc bộ điều khiển để hiển thị trạng thái breaker trên SCADA hoặc BMS.

Mạch liên động giữa các máy cắt

Trạng thái AX có thể được sử dụng làm một điều kiện trong logic liên động điện. Ví dụ hệ thống có thể yêu cầu xác nhận một ACB đã OFF trước khi cho phép một thiết bị đóng cắt khác thực hiện thao tác.

Hệ thống chuyển nguồn

Trong các hệ thống chuyển nguồn được thiết kế với logic phù hợp, tín hiệu trạng thái từ AX có thể hỗ trợ bộ điều khiển xác nhận vị trí của breaker trước khi chuyển sang bước điều khiển tiếp theo.

AX-4-W không phải thiết bị điều khiển đóng cắt ACB

AX-4-W chỉ tạo tín hiệu phản hồi. Bản thân tiếp điểm phụ không cung cấp lực cơ khí để đóng hoặc mở ACB. Để thực hiện thao tác đóng từ xa, hệ thống sử dụng Closing Coil hoặc cơ cấu đóng tương ứng; để cắt từ xa có thể sử dụng Shunt Trip.

Điểm này đặc biệt quan trọng khi xử lý sự cố. Nếu PLC đã phát lệnh đóng nhưng ACB không đóng, việc thay AX chưa chắc giải quyết được lỗi. Ngược lại, nếu ACB đóng bình thường nhưng PLC vẫn hiển thị OFF, AX hoặc mạch tín hiệu trạng thái mới là nhóm cần kiểm tra.

Những lỗi Mitsubishi AX-4-W có thể gặp

Các tình trạng dưới đây là những vấn đề có thể phát sinh ở Auxiliary Switch, dây tín hiệu hoặc hệ thống ACB nói chung do thời gian sử dụng, thao tác cơ khí, bụi bẩn, oxy hóa, đầu nối, wiring hoặc thiết bị nhận tín hiệu. Đây không phải khẳng định Mitsubishi AX-4-W có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

ACB đã ON nhưng hệ thống vẫn báo OFF

Trước tiên cần kiểm tra trạng thái thực tế của tiếp điểm a khi ACB đóng. Nếu tiếp điểm AX chuyển trạng thái đúng nhưng PLC hoặc đèn báo vẫn sai, nguyên nhân có thể nằm ở dây dẫn, terminal, nguồn tín hiệu hoặc digital input của thiết bị nhận.

ACB đã OFF nhưng đèn ON vẫn sáng

Cần kiểm tra tiếp điểm có bị dính, đấu nhầm a/b hoặc logic điều khiển bị đảo hay không. Một lỗi đấu dây cũng có thể khiến tín hiệu hiển thị ngược với trạng thái thực tế của breaker.

Tiếp điểm chập chờn khi ACB đóng mở

Hiện tượng có thể liên quan đến connector lỏng, dây tiếp xúc kém, tiếp điểm bị oxy hóa, cơ cấu tác động AX lệch vị trí hoặc bản thân microswitch đã xuống cấp.

Không có tín hiệu từ một nhánh tiếp điểm

AX-4-W có nhiều tiếp điểm nên có thể xảy ra trường hợp một nhánh gặp lỗi trong khi các nhánh còn lại vẫn hoạt động. Cần đo continuity từng cặp tiếp điểm theo trạng thái ON và OFF của ACB để xác định chính xác.

Tín hiệu PLC liên tục thay đổi dù ACB không thao tác

Ngoài AX, cần kiểm tra nguồn input, dây tín hiệu, terminal, nhiễu điện và module digital input. Không nên thay tiếp điểm phụ trước khi xác định tín hiệu bất thường xuất phát từ chính AX hay từ phần điều khiển bên ngoài.

Quy trình khoanh vùng sự cố AX-4-W

• Bước 1: xác nhận đúng model Mitsubishi AX-4-W và cấu hình AX(2a2b).
• Bước 2: kiểm tra trạng thái thực tế ON/OFF của ACB.
• Bước 3: đối chiếu trạng thái a-contact và b-contact theo vị trí breaker.
• Bước 4: đo continuity từng cặp tiếp điểm khi ACB ON và OFF.
• Bước 5: kiểm tra connector và terminal của AX.
• Bước 6: kiểm tra dây tín hiệu từ ACB tới relay, PLC hoặc đèn báo.
• Bước 7: kiểm tra nguồn và digital input của thiết bị nhận tín hiệu.
• Bước 8: kiểm tra cơ cấu tác động AX nếu tiếp điểm không chuyển trạng thái theo breaker.
• Bước 9: thay AX sau khi đã xác định lỗi nằm ở cụm tiếp điểm phụ.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Auxiliary Switch AX: khi tiếp điểm không thay đổi trạng thái hoặc bị dính.
• Microswitch bên trong: khi một hoặc nhiều nhánh tiếp điểm không hoạt động ổn định.
• Connector: kiểm tra tiếp xúc kém, lỏng hoặc hư chân kết nối.
• Terminal: kiểm tra oxy hóa, cháy hoặc lỏng dây.
• Dây tín hiệu: khi trạng thái tại AX đúng nhưng thiết bị nhận không có tín hiệu.
• Relay trung gian: khi AX điều khiển relay nhưng relay không chuyển trạng thái.
• PLC Digital Input: khi tiếp điểm AX hoạt động bình thường nhưng PLC đọc sai trạng thái.
• Cơ cấu tác động AX: khi chuyển động của breaker không truyền chính xác tới Auxiliary Switch.

Lưu ý khi lắp đặt hoặc thay Mitsubishi AX-4-W

Trước khi tháo lắp phụ kiện cần cô lập nguồn và thực hiện quy trình an toàn điện phù hợp. Auxiliary Switch nằm trong hệ thống cơ khí và điện của breaker nên thao tác không đúng có thể làm sai vị trí cơ cấu hoặc làm hỏng connector.

Sau khi lắp AX, cần đóng và mở breaker để xác nhận tiếp điểm chuyển trạng thái đúng. Mitsubishi cũng yêu cầu kiểm tra hoạt động của AX sau khi lắp nhằm bảo đảm phụ kiện đã ăn khớp với cơ cấu vận hành của circuit breaker.

Khi thay mới nên đối chiếu model AX-4-W, Material Code 160A01A0001J5 và cấu hình 2a2b với phụ kiện cũ. Nếu hệ thống đang sử dụng HAX hoặc yêu cầu số lượng tiếp điểm khác, cần chọn đúng model tương ứng thay vì thay bằng AX-4-W theo hình dáng.

Những điểm dễ nhập sai về Mitsubishi AX-4-W

• Tên chính xác là AX-4-W.
• Đây là Auxiliary Switch – tiếp điểm phụ.
• Cấu hình đúng của AX-4-W là AX(2a2b).
• a-contact tương ứng tiếp điểm NO.
• b-contact tương ứng tiếp điểm NC.
• Material Code của AX-4-W là 160A01A0001J5.
• AX dùng để phản hồi trạng thái ON/OFF của breaker.
• AX không phải Alarm Switch AL.
• AX không phải Shunt Trip SHT.
• AX không phải Closing Coil CC.
• AX-4-W không phải HAX-4-W dung lượng cao.
• Không được lấy cấu hình AX(4a4b) của AX-8-W gán sang AX-4-W.
• Không được lấy cấu hình AX(5a5b) của AX-10-W gán sang AX-4-W.

FAQ – Mitsubishi AX-4-W

Mitsubishi AX-4-W là thiết bị gì?

AX-4-W là Auxiliary Switch hay tiếp điểm phụ dùng cho ACB Mitsubishi, có nhiệm vụ phản hồi trạng thái ON/OFF của circuit breaker sang mạch điện bên ngoài.

AX-4-W có bao nhiêu tiếp điểm?

AX-4-W có cấu hình AX(2a2b), tức hai a-contact và hai b-contact. Theo ký hiệu Mitsubishi, a-contact là NO và b-contact là NC.

Mã vật tư của AX-4-W là gì?

Material Code được sử dụng cho AX-4-W là 160A01A0001J5.

AX-4-W dùng để đóng hoặc cắt ACB không?

Không. AX-4-W chỉ phản hồi trạng thái. Closing Coil thực hiện chức năng đóng bằng điện, còn Shunt Trip được sử dụng để tạo lệnh cắt từ xa.

AX-4-W có phải tiếp điểm báo trip không?

AX chủ yếu phản hồi ON/OFF của breaker. Nếu cần tín hiệu chuyên dùng để nhận biết trạng thái trip, phải xem xét Alarm Switch AL hoặc cấu hình phụ kiện phù hợp.

AX-4-W khác AX-8-W như thế nào?

AX-4-W là 2a2b, còn AX-8-W là 4a4b. Vì vậy AX-8-W cung cấp số lượng tiếp điểm nhiều hơn và không nên lấy thông số của AX-8-W để mô tả AX-4-W.

AX-4-W có giống HAX-4-W không?

Không. HAX thuộc nhóm Auxiliary Switch High Capacity Type. AX-4-W và HAX-4-W là hai model khác nhau với mã vật tư và đặc tính riêng.

ACB đã đóng nhưng PLC vẫn báo OFF thì kiểm tra gì?

Cần kiểm tra trạng thái tiếp điểm AX khi breaker ON, continuity, terminal, dây tín hiệu, nguồn input và kênh digital input của PLC. Chỉ nên thay AX sau khi xác định tiếp điểm không chuyển trạng thái đúng.

Kiểm tra, sửa chữa Mitsubishi AX-4-W tại Viện Máy Tính

Mitsubishi AX-4-W là Auxiliary Switch cấu hình AX(2a2b), được sử dụng để phản hồi trạng thái ON/OFF của ACB sang đèn báo, relay, PLC hoặc hệ thống giám sát. Việc kiểm tra đúng trạng thái tiếp điểm giúp xác định sự cố nằm ở chính AX hay ở wiring và thiết bị nhận tín hiệu phía sau.

Khi AX-4-W gặp tình trạng không chuyển trạng thái, tín hiệu chập chờn, ACB đã ON nhưng PLC báo OFF, đèn trạng thái hiển thị sai hoặc một nhánh tiếp điểm mất tín hiệu, cần kiểm tra continuity, connector, terminal, dây điều khiển, cơ cấu tác động và digital input trước khi quyết định thay phụ kiện.

Nếu cần kiểm tra Auxiliary Switch, microswitch, connector, terminal, wiring, relay, PLC input hoặc cơ cấu phản hồi trạng thái của Mitsubishi AX-4-W, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
