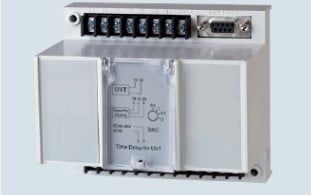

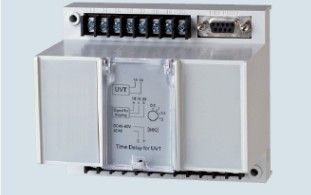

LS ELECTRIC UVT Time Delay Controller – UDC là bộ điều khiển tạo thời gian trễ cho cuộn nhả thấp áp UVT của máy cắt không khí ACB. Thiết bị không thay thế UVT Coil mà được kết hợp với cuộn UVT để chuyển hệ thống từ chế độ tác động thấp áp tức thời sang chế độ tác động có thời gian trễ.
Trong cấu hình UVT cơ bản, khi điện áp nguồn chính hoặc nguồn điều khiển giảm xuống dưới vùng quy định, cuộn UVT có thể làm ACB trip nhanh. Khi kết hợp thêm UVT Time Delay Controller UDC, bộ điều khiển trì hoãn lệnh trip trong khoảng thời gian cài đặt, giúp hạn chế trường hợp máy cắt mở ngoài ý muốn do sụt áp hoặc mất điện rất ngắn.
Tên sản phẩm UVT+UDC LS vì vậy nên được hiểu là hệ thống gồm cuộn Under Voltage Trip và bộ UVT Time Delay Controller. LS ELECTRIC cung cấp nhiều phiên bản UDC theo điện áp điều khiển. Không nên mặc định mọi UDC có cùng điện áp hoặc thay lẫn các mã chỉ dựa trên hình dáng bên ngoài.
LS ELECTRIC cung cấp nhiều mã UVT Time Delay Controller theo điện áp. Khi thay thế phải đối chiếu nguồn điều khiển và dòng ACB thực tế thay vì chỉ yêu cầu chung “UDC LS”.
Lưu ý về mã 52773460274: tài liệu chính hãng LS ELECTRIC không hoàn toàn đồng nhất về cách ghi dải điện áp của phiên bản này. Catalogue Susol ACB ghi mô tả AC380–480V, trong khi một catalogue Susol UL ghi mô tả mã U6 là AC400–500V nhưng bảng đặc tính trong cùng tài liệu lại thể hiện AC380–480V. Vì vậy với phiên bản điện áp cao cần xác nhận chính xác dòng ACB, catalogue áp dụng và nhãn thiết bị trước khi đặt mua, không nên tự gộp hai dải thành một thông số.
UVT là viết tắt của Under Voltage Trip Device. Đây là bộ phận làm ACB mở khi nguồn điện giám sát hoặc nguồn điều khiển giảm xuống dưới giới hạn thiết kế. Cuộn UVT cơ bản có đặc tính tác động nhanh nên một lần mất điện hoặc sụt áp ngắn cũng có thể dẫn tới máy cắt mở.
UDC được bổ sung giữa nguồn điều khiển và hệ thống UVT để tạo khoảng trì hoãn. Khi điện áp giảm xuống vùng Drop-out, UDC không lập tức ra lệnh trip mà theo dõi tình trạng trong khoảng thời gian đã cài đặt. Nếu nguồn phục hồi đủ sớm, hệ thống có thể tránh một lần trip không cần thiết.
Nếu tình trạng thấp áp hoặc mất nguồn kéo dài quá khoảng thời gian đã đặt, UDC cho phép chức năng UVT thực hiện thao tác nhả ACB. Cách làm này đặc biệt hữu ích tại hệ thống có thể xuất hiện voltage dip ngắn do khởi động motor lớn, chuyển nguồn hoặc biến động nhất thời trên lưới.
Theo tài liệu kỹ thuật LS ELECTRIC, UVT Time Delay Controller tiêu chuẩn hỗ trợ các mức thời gian trip 0,5 giây, 1 giây, 1,5 giây và 3 giây. Việc lựa chọn thời gian phù hợp phụ thuộc yêu cầu bảo vệ và đặc tính của hệ thống điện.
Thời gian quá ngắn có thể khiến ACB vẫn trip trước những voltage dip mà hệ thống có thể tự phục hồi. Ngược lại, đặt trễ quá dài trong một ứng dụng yêu cầu bảo vệ nhanh có thể khiến tải duy trì lâu hơn trong điều kiện thấp áp. Do đó thời gian UDC phải được lựa chọn dựa trên thiết kế bảo vệ thay vì cài tùy ý.
Ngoài các mức tiêu chuẩn, catalogue LS ELECTRIC hiện hành còn liệt kê mã 52773460280 cho phiên bản AC/DC 200–250V có phân loại Delay 5 s. Đây là phiên bản riêng, không nên mô tả tất cả UDC LS đều có thời gian 5 giây.
Vn là điện áp định mức của bộ điều khiển. Vùng Pick-up khoảng 65–85% Vn thể hiện điều kiện điện áp cần thiết để hệ thống thiết lập trạng thái hoạt động. Vùng Drop-out khoảng 40–60% Vn liên quan đến điều kiện thấp áp để UDC/UVT bắt đầu quá trình trip theo thiết kế.
Ví dụ, không nên chỉ kiểm tra rằng nguồn “vẫn còn điện”. Một nguồn điều khiển bị sụt mạnh nhưng chưa về 0V vẫn có thể nằm trong vùng khiến bộ UVT tác động. Khi xử lý ACB tự trip, điện áp thực tế tại thiết bị trong thời điểm xảy ra sự cố quan trọng hơn điện áp đo được sau khi nguồn đã ổn định trở lại.
UVT Coil là cơ cấu Under Voltage Trip lắp với ACB. Cuộn trực tiếp tham gia cơ cấu nhả và có thể làm máy cắt mở khi điện áp giảm thấp. Khi chỉ sử dụng UVT Coil, chức năng cơ bản là dạng tác động tức thời.
UDC là bộ điều khiển thời gian trễ. UDC không phải cuộn trip cơ khí thay cho UVT. Nó được kết hợp với UVT Coil để điều khiển thời điểm UVT thực hiện chức năng nhả.
UVT+UDC là cấu hình có chức năng thấp áp kèm trì hoãn thời gian. Đây là lý do trên bảng phụ kiện ACB LS có thể xuất hiện cách ghi UVT+UDC – UVT Time Delay Controller. Khi mua thay thế cần xác định đang cần riêng bộ UDC, riêng UVT Coil hay cả hai thành phần.
Shunt Trip Coil nhận một lệnh điện chủ động để mở ACB, thường đến từ Emergency Stop, relay bảo vệ, PLC hoặc hệ thống điều khiển. Trong khi đó UVT+UDC làm việc dựa trên tình trạng của điện áp giám sát và thời gian điện áp nằm dưới ngưỡng.
Hai hệ thống đều có thể dẫn tới trạng thái ACB OFF nhưng logic hoàn toàn khác nhau. Nếu máy cắt tự mở khi nguồn điều khiển bị giảm, cần kiểm tra UVT/UDC. Nếu máy cắt mở khi một relay hoặc nút nhấn phát lệnh, mạch Shunt Trip là nhóm cần được kiểm tra.
Tài liệu LS ELECTRIC mô tả UVT Time Delay Controller có thể được lắp trên rail hoặc tại cradle theo cấu hình hệ thống. Bộ điều khiển vì vậy không nhất thiết nằm cùng vị trí với UVT Coil bên trong cơ cấu máy cắt.
Khi sửa chữa tủ điện, kỹ thuật viên cần lần theo wiring từ UVT Coil để xác định UDC đang được bố trí tại đâu. Trường hợp chỉ kiểm tra bên trong thân ACB có thể bỏ sót bộ UDC lắp trên DIN rail hoặc tại khu vực cradle.
Sơ đồ LS ELECTRIC thể hiện cấu hình UDC có đường điều khiển phục vụ chức năng Delay Trip. Một số sơ đồ còn thể hiện đường Instantaneous Trip để thực hiện yêu cầu trip tức thời theo cấu hình đấu dây.
Điều này cho phép hệ thống được thiết kế linh hoạt hơn: thấp áp thông thường có thể sử dụng thời gian trễ, trong khi một tín hiệu yêu cầu cắt nhanh vẫn có thể được xử lý theo mạch tương ứng. Tuy nhiên việc đấu dây phải bám đúng sơ đồ của dòng ACB và UDC đang sử dụng.
UDC phù hợp với ACB tổng tại những hệ thống cần bảo vệ thấp áp nhưng không muốn main breaker trip vì một biến động nguồn chỉ tồn tại trong thời gian rất ngắn.
Quá trình khởi động motor lớn có thể gây voltage dip trên hệ thống. Nếu cấu hình bảo vệ cho phép, UDC hỗ trợ trì hoãn UVT để tránh ACB mở do một biến động thoáng qua.
Trong quá trình chuyển đổi hoặc phục hồi nguồn có thể tồn tại một khoảng mất áp ngắn. Bộ UDC có thể được sử dụng trong thiết kế phù hợp để phối hợp thời gian tác động với trình tự chuyển nguồn.
Những hệ thống cần duy trì tính liên tục nguồn có thể yêu cầu phối hợp thời gian giữa ACB, UPS, máy phát và thiết bị chuyển nguồn. UVT+UDC là một trong các phụ kiện có thể tham gia chiến lược bảo vệ này.
Nếu nguồn control xuất hiện các khoảng giảm áp rất ngắn nhưng không đại diện cho mất nguồn thật sự, UDC giúp giảm nguy cơ UVT tức thời làm ACB mở ngoài dự kiến.
Các tình trạng dưới đây là những lỗi có thể xuất hiện trong hệ thống UVT, UDC hoặc wiring ACB nói chung do nguồn điện, terminal, dây dẫn, cài đặt thời gian, cơ cấu trip hoặc linh kiện. Đây không phải khẳng định LS ELECTRIC UDC có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Nếu hệ thống được thiết kế sử dụng UDC nhưng ACB vẫn trip tức thời khi điện áp giảm, cần kiểm tra wiring giữa UDC và UVT, vị trí đặt thời gian, đường Instantaneous Trip và tình trạng bộ điều khiển. Đấu nhầm mạch có thể khiến chức năng delay bị bỏ qua.
Cần kiểm tra điện áp thực tế, UVT Coil, output của UDC, terminal và cơ cấu nhả. Nếu UDC đã phát điều kiện trip nhưng UVT hoặc cơ cấu ACB không phản hồi, nguyên nhân có thể không nằm ở bộ điều khiển thời gian.
Cần xác định đúng phiên bản UDC, mức thời gian được chọn và trạng thái nguồn trong quá trình thử. Đặc biệt không nên nhầm phiên bản tiêu chuẩn 0,5/1/1,5/3 giây với mã 52773460280 có Delay 5 giây.
Cần đo điện áp ngay tại đầu vào hệ thống UVT/UDC. Dây dài, tiết diện nhỏ, terminal lỏng hoặc nguồn control yếu có thể làm điện áp tại thiết bị thấp hơn điện áp đo ở đầu nguồn.
Kiểm tra nguồn cấp, cầu chì điều khiển, wiring và terminal trước. Nếu nguồn và đấu dây chính xác nhưng thiết bị không phản hồi, mạch nguồn hoặc mạch điều khiển bên trong UDC có thể cần được kiểm tra.
UDC là UVT Time Delay Controller, bộ điều khiển được kết hợp với cuộn Under Voltage Trip để tạo thời gian trì hoãn trước khi ACB trip do điện áp thấp.
Không. UDC và UVT Coil thực hiện hai nhiệm vụ khác nhau. UVT là cơ cấu nhả thấp áp, còn UDC tạo chức năng điều khiển thời gian cho UVT.
Các mức tiêu chuẩn được LS ELECTRIC công bố gồm 0,5 giây, 1 giây, 1,5 giây và 3 giây. Ngoài ra có phiên bản AC/DC 200–250V riêng với Delay 5 giây.
Có nhiều phiên bản gồm DC48–60V/AC48V, nhóm AC/DC100–130V, AC/DC200–250V và phiên bản AC điện áp cao. Phải đọc đúng mã controller và cấu hình ACB trước khi lựa chọn.
UVT cơ bản tác động tức thời. UDC được bổ sung khi hệ thống cần tránh ACB trip vì các khoảng sụt áp hoặc mất nguồn rất ngắn bằng cách tạo một thời gian trì hoãn trước khi cho phép UVT tác động.
Cần kiểm tra wiring, nguồn UDC, mức thời gian cài đặt, đường Instantaneous Trip và kết nối giữa UDC với UVT. Không nên kết luận UDC hỏng trước khi kiểm tra sơ đồ đấu dây.
Có. Tài liệu LS ELECTRIC mô tả UVT Time Delay Controller có thể lắp trên rail hoặc tại cradle theo cấu hình sản phẩm.
UVT Time Delay Controller UDC LS ELECTRIC là phụ kiện dùng cùng cuộn UVT để tạo chức năng nhả thấp áp có thời gian trễ cho ACB. Các phiên bản UDC khác nhau về điện áp và cần được lựa chọn đúng theo nguồn điều khiển, dòng máy cắt và cấu hình UVT thực tế.
Khi hệ thống UVT+UDC gặp tình trạng ACB trip tức thời dù đã đặt delay, không trip sau thời gian cài đặt, thời gian tác động sai, controller không hoạt động hoặc máy cắt tự mở khi nguồn dao động, cần kiểm tra nguồn điều khiển, wiring, terminal, cài đặt thời gian, UVT Coil và cơ cấu ACB trước khi xác định linh kiện bị hỏng.
Nếu cần kiểm tra UDC Controller, UVT Coil, mạch nguồn, mạch timing, terminal, wiring, tín hiệu Delay Trip, Instantaneous Trip hoặc cơ cấu nhả của Time Delay Controller UVT+UDC LS ELECTRIC, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
