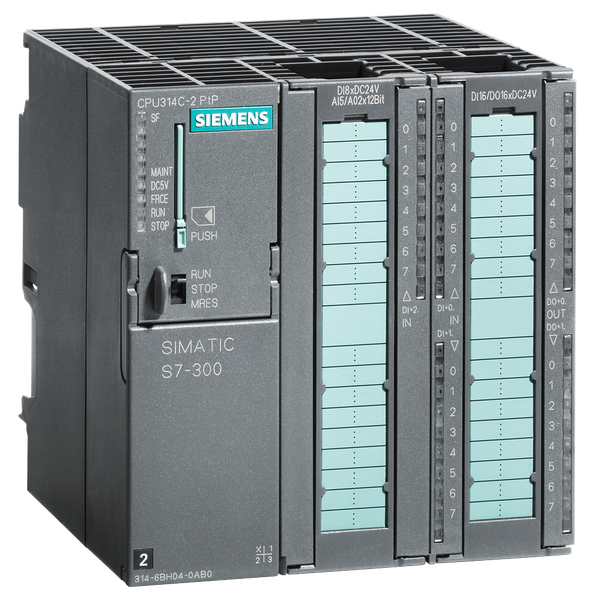

Với các hệ thống tự động hóa công nghiệp, CPU không chỉ đảm nhiệm việc xử lý chương trình mà còn phải giao tiếp trực tiếp với nhiều loại tín hiệu và thiết bị khác nhau. SIMATIC S7-300 CPU 314C-2 PTP – mã 6ES7314-6BH04-0AB0 là dòng CPU compact tích hợp sẵn nhiều I/O và chức năng xử lý, phù hợp cho các hệ thống điều khiển cần một cấu hình tập trung.

Theo tài liệu kỹ thuật của Siemens, thiết bị có 24 DI, 16 DO, 4 AI, 2 AO, 1 ngõ vào Pt100, 4 bộ đếm tốc độ cao 60 kHz, giao diện RS485 và MPI, cùng bộ nhớ làm việc 192 KB. Thiết bị sử dụng nguồn 24 V DC và yêu cầu Micro Memory Card để vận hành theo cấu hình của hệ thống.

Thông số kỹ thuật đáng chú ý

• Dòng sản phẩm: SIMATIC S7-300

• CPU: 314C-2 PTP

• Mã sản phẩm: 6ES7314-6BH04-0AB0

• Bộ nhớ làm việc: 192 KB

• Nguồn cung cấp: 24 V DC

• Ngõ vào số: 24 DI

• Ngõ ra số: 16 DO

• Ngõ vào analog: 4 AI

• Ngõ ra analog: 2 AO

• Ngõ vào nhiệt độ: 1 Pt100

• Bộ đếm tốc độ cao: 4 kênh, tối đa 60 kHz

• Giao tiếp tích hợp: MPI, RS485

• Dòng tiêu thụ định mức: khoảng 660 mA

• Công suất tiêu tán điển hình: khoảng 13 W

• Bộ nhớ tải: sử dụng Micro Memory Card

• Đầu nối phía trước: 2 × 40 chân

• Khối lượng: khoảng 0,73 kg

Các thông số trên được đối chiếu từ dữ liệu kỹ thuật của Siemens và thông tin catalog của sản phẩm.

Điểm đáng chú ý nằm ở khả năng tích hợp I/O

Thay vì phải bổ sung quá nhiều module ngay từ đầu, CPU 314C-2 PTP đã tích hợp sẵn nhiều loại tín hiệu.

Cấu hình 24 DI và 16 DO cho phép CPU tiếp nhận và điều khiển nhiều tín hiệu số trong cùng hệ thống. Bên cạnh đó, 4 AI và 2 AO giúp thiết bị xử lý các tín hiệu analog, trong khi ngõ Pt100 có thể sử dụng cho bài toán đo nhiệt độ phù hợp với cấu hình.

Đây là điểm hữu ích khi thiết kế tủ điều khiển cần tiết kiệm không gian và muốn tập trung nhiều chức năng vào CPU.

Bộ đếm tốc độ cao 60 kHz

CPU được tích hợp 4 bộ đếm tốc độ cao, với tần số lên đến 60 kHz theo dữ liệu kỹ thuật.

Chức năng này có thể hữu ích trong những hệ thống cần tiếp nhận tín hiệu xung tốc độ cao, chẳng hạn các ứng dụng liên quan đến:

• Cảm biến xung.

• Encoder.

• Đo tốc độ.

• Đếm sản phẩm.

• Điều khiển chuyển động ở mức phù hợp với cấu hình hệ thống.

Việc CPU đã tích hợp bộ đếm giúp giảm nhu cầu bổ sung phần cứng cho một số bài toán điều khiển.

Giao tiếp RS485 và MPI

6ES7314-6BH04-0AB0 được tích hợp giao diện RS485 cùng giao tiếp MPI, phục vụ kết nối và trao đổi dữ liệu trong hệ thống tự động hóa.

Với các hệ thống đang sử dụng kiến trúc S7-300, khả năng giao tiếp này giúp CPU kết nối với những thành phần phù hợp trong hệ thống điều khiển.

Khi triển khai thực tế, việc xác định đúng chuẩn giao tiếp, cáp, thiết bị kết nối và cấu hình phần mềm là rất quan trọng. Không nên chỉ dựa vào tên cổng để lựa chọn phụ kiện kết nối.

Nguồn 24 V DC cho hệ thống điều khiển

CPU sử dụng nguồn 24 V DC, với phạm vi điện áp cho phép khoảng 19,2–28,8 V DC theo tài liệu Siemens. Thiết bị có bảo vệ đảo cực ở phần nguồn CPU.

Khi lắp đặt trong tủ điện, cần kiểm tra nguồn cấp, thiết bị bảo vệ và cách phân phối nguồn trước khi đưa CPU vào vận hành.

Đây cũng là một trong những bước nên được kiểm tra kỹ khi CPU có hiện tượng không khởi động hoặc hoạt động không ổn định.

Ứng dụng trong hệ thống tự động hóa

CPU 314C-2 PTP có thể được sử dụng trong các hệ thống điều khiển công nghiệp cần xử lý đồng thời tín hiệu số, analog và tín hiệu xung.

Một số nhóm ứng dụng có thể gặp:

• Điều khiển máy móc tự động.

• Hệ thống sản xuất.

• Điều khiển băng tải.

• Máy đóng gói.

• Hệ thống đếm sản phẩm.

• Điều khiển nhiệt độ.

• Hệ thống giám sát và điều khiển thiết bị.

• Các tủ điều khiển sử dụng nền tảng S7-300.

Khả năng sử dụng thực tế phụ thuộc vào cấu trúc toàn bộ hệ thống, chương trình PLC và các module được triển khai cùng CPU.

Lưu ý quan trọng về vòng đời sản phẩm

Một điểm cần đặc biệt lưu ý khi lựa chọn mã 6ES7314-6BH04-0AB0 là Siemens hiện ghi nhận sản phẩm này dưới dạng spare part và catalog của Siemens cho biết sản phẩm đã có trạng thái hủy với ngày hiệu lực 01/10/2025.

Điều này rất quan trọng đối với doanh nghiệp đang xây dựng dự án mới. Nếu hệ thống bắt buộc sử dụng S7-300 hiện hữu thì việc tìm CPU thay thế có thể hợp lý; nhưng nếu thiết kế một hệ thống hoàn toàn mới, nên đánh giá cả phương án nền tảng PLC khác có vòng đời phù hợp hơn.

Đối với hệ thống đang vận hành, việc xác định chính xác mã CPU, firmware, chương trình và cấu hình phần cứng trước khi thay thế cũng rất cần thiết.

Viện Máy Tính hỗ trợ gì với thiết bị PLC?

PLC công nghiệp khác khá nhiều so với thiết bị máy tính thông thường. Khi xảy ra sự cố, việc thay ngay CPU có thể chưa phải phương án phù hợp.

Viện Máy Tính có thể hỗ trợ khách hàng ở các nhu cầu liên quan đến kiểm tra thiết bị, máy tính công nghiệp và hệ thống điều khiển, tùy tình trạng thực tế.

Một số trường hợp có thể cần kiểm tra:

• Máy tính không nhận thiết bị lập trình.

• Không kết nối được PLC.

• Không giao tiếp được với CPU.

• Lỗi cáp hoặc giao tiếp.

• Phần mềm không nhận thiết bị.

• Không thể kết nối online.

• CPU có dấu hiệu hoạt động bất thường.

• Hệ thống điều khiển mất kết nối.

• Máy tính dùng để lập trình gặp lỗi.

• Cần kiểm tra cấu hình trước khi thay thế thiết bị.

Hỗ trợ kiểm tra máy tính và thiết bị kết nối PLC

Trong một hệ thống tự động hóa, lỗi không nhất thiết xuất phát từ CPU.

Ví dụ, khi kỹ thuật viên không thể kết nối với PLC, nguyên nhân có thể nằm ở:

Máy tính:
Cổng kết nối, driver hoặc hệ điều hành.

Cáp kết nối:
Cáp không phù hợp, lỗi vật lý hoặc kết nối không ổn định.

Phần mềm:
Thiết lập giao tiếp hoặc cấu hình chưa đúng.

PLC:
CPU hoặc giao diện giao tiếp có vấn đề.

Vì vậy, việc kiểm tra theo từng thành phần sẽ giúp khoanh vùng lỗi trước khi quyết định thay thế một thiết bị có giá trị cao.

Hỗ trợ cài đặt và kiểm tra phần mềm

CPU 314C-2 PTP có thể được kỹ thuật hóa với môi trường STEP 7 theo yêu cầu của dòng S7-300; tài liệu Siemens nêu các phiên bản STEP 7 tương thích với firmware của thiết bị.

Khi gặp vấn đề trong quá trình kết nối hoặc lập trình, Viện Máy Tính có thể hỗ trợ kiểm tra những yếu tố liên quan đến máy tính như:

• Phần mềm lập trình.

• Driver.

• Cổng giao tiếp.

• Thiết lập kết nối.

• Cấu hình máy tính.

• Khả năng nhận thiết bị.

• Lỗi phần mềm ảnh hưởng đến quá trình giao tiếp.

Đối với chương trình PLC và cấu hình điều khiển chuyên ngành, cần dựa trên hồ sơ kỹ thuật và hệ thống thực tế để đưa ra phương án phù hợp.

Tư vấn trước khi thay CPU PLC

Nếu CPU đang sử dụng gặp lỗi, việc xác định đúng mã sản phẩm và phiên bản phần cứng là bước đầu tiên.

Đặc biệt với hệ thống S7-300 đang vận hành lâu năm, không nên chỉ dựa vào tên “CPU 314C” mà cần đối chiếu chính xác mã MLFB.

Viện Máy Tính có thể hỗ trợ kiểm tra thông tin thiết bị, đối chiếu cấu hình máy tính và tư vấn phương án xử lý phù hợp trước khi khách hàng quyết định mua hoặc thay thế.

Điều này đặc biệt hữu ích với các doanh nghiệp đang duy trì hệ thống máy móc cũ và cần tìm thiết bị tương thích.

Khi nào nên kiểm tra hệ thống?

Nếu PLC hoặc máy tính điều khiển xuất hiện các biểu hiện như:

• Không kết nối được CPU.

• Mất giao tiếp đột ngột.

• Máy tính không nhận thiết bị.

• Phần mềm báo lỗi kết nối.

• CPU không hoạt động như trước.

• Tín hiệu điều khiển bị gián đoạn.

• Cần thay CPU nhưng chưa xác định mã tương thích.

• Hệ thống S7-300 đã vận hành lâu năm và cần đánh giá phương án thay thế.

Nên kiểm tra toàn bộ chuỗi kết nối trước khi thay linh kiện.

Với hệ thống tự động hóa, thay đúng thiết bị quan trọng hơn thay nhanh thiết bị.

Tổng kết

SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0 là CPU compact tích hợp nhiều I/O, giao tiếp và chức năng xử lý, phù hợp với các hệ thống tự động hóa sử dụng nền tảng S7-300. Tuy nhiên, do Siemens hiện ghi nhận mã này ở trạng thái spare part và đã có thông tin về việc hủy sản phẩm từ tháng 10/2025, người dùng cần kiểm tra kỹ vòng đời và khả năng tương thích trước khi đưa vào dự án mới.

Với hệ thống đang vận hành, Viện Máy Tính có thể hỗ trợ kiểm tra máy tính, thiết bị kết nối, phần mềm, lỗi giao tiếp và tư vấn phương án xử lý trước khi thay thế phần cứng.
