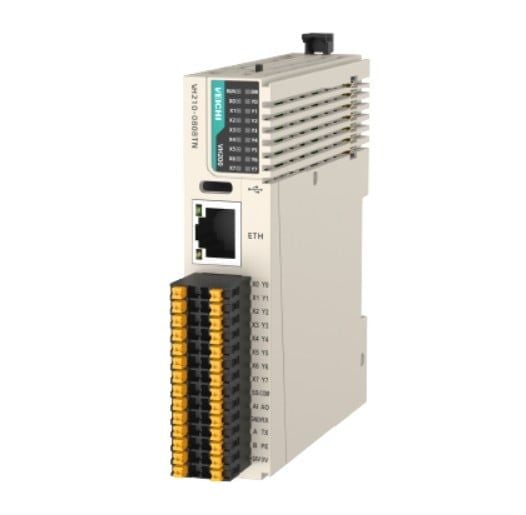

VH210-0808TN – PLC VEICHI VH200 Series 8 Input 8 Output NPN Ethernet

VEICHI VH210-0808TN là PLC dạng module mỏng thuộc VH200 Series, hướng tới những hệ thống tự động hóa cần một CPU nhỏ nhưng vẫn có đủ I/O số, truyền thông Ethernet và serial ngay trên thân máy. Với chiều dày chỉ khoảng 24mm, bộ điều khiển có thể bố trí trong các tủ điện hạn chế không gian mà vẫn cung cấp 8 digital input và 8 digital output transistor NPN.

Điểm đáng chú ý của VH210-0808TN không chỉ nằm ở số lượng 8 vào/8 ra. PLC còn tích hợp Ethernet, RS485, RS232 và USB Type-C, hỗ trợ Modbus TCP, Modbus RTU, lập trình bằng Auto Studio và có khả năng mở rộng tối đa 16 module ở phía bên phải. Vì vậy thiết bị phù hợp cho máy độc lập, dây chuyền nhỏ, máy đóng gói, cơ cấu định vị và các trạm điều khiển cần kết nối HMI hoặc thiết bị truyền thông công nghiệp.

Cần phân biệt chính xác mã sản phẩm: ký hiệu TN trong VH210-0808TN xác định đầu ra transistor NPN. Tài liệu VEICHI dùng hậu tố đặc biệt “1” cho phiên bản có analog tích hợp; vì vậy VH210-0808TN không nên bị nhập nhầm thành VH210-0808TN1 có thêm analog I/O. Hai phiên bản có ngoại hình và cấu trúc nền tương tự nhưng chức năng I/O không hoàn toàn giống nhau.

Hồ sơ kỹ thuật nhanh của VEICHI VH210-0808TN

• Thương hiệu: VEICHI
• Model: VH210-0808TN
• Dòng PLC: VH200 Series General Type PLC
• Kiểu thiết bị: Programmable Logic Controller – PLC
• Thiết kế: dạng module siêu mỏng
• Chiều dày: khoảng 24mm
• Digital input: 8 kênh
• Digital output: 8 kênh
• Loại output của bản TN: transistor NPN
• Điện áp nguồn PLC: 24VDC ±10%, tương ứng 21.6–26.4VDC
• Dòng nguồn đầu vào tối đa theo manual: 1.6A tại 24VDC
• Bảo vệ nguồn 24V: bảo vệ ngắn mạch và đảo cực
• Hot plug module: Không hỗ trợ
• Dung lượng chương trình: 32k steps
• Dữ liệu theo manual VH200 mới: 128kBytes user software components, 32kBytes power-down save
• Real-time Clock: Không có trên cấu hình VH210 cơ bản
• Phần mềm lập trình: Auto Studio
• Ngôn ngữ lập trình: LD, FBD, SFC
• Ethernet: 1 cổng RJ45
• RS485: 1 cổng, cách ly
• RS232: 1 cổng
• USB: USB Type-C, USB 2.0 Full Speed
• Ethernet protocol: Modbus TCP Master/Slave và TCP Free Protocol
• RS485 protocol: hỗ trợ Modbus RTU và Free Protocol
• Baud rate RS485/RS232: 1200–115200bps theo các mức được VEICHI quy định
• Mở rộng cục bộ: tối đa 16 module bên phải
• Expansion card bên trái: Không hỗ trợ
• Kích thước: khoảng 104 × 85 × 24mm
• Kiểu tản nhiệt: đối lưu tự nhiên
• Nhiệt độ vận hành khi lắp ngang: -20°C đến +55°C
• Giới hạn nhiệt độ trên khi lắp không ngang: +45°C theo manual
• Độ ẩm vận hành: dưới 95%RH, không ngưng tụ
• Độ cao sử dụng: tối đa 2000m
• Pollution Level: Level 2

Nhìn VH210-0808TN theo 4 khối chức năng

Thay vì xem PLC chỉ như một CPU có 16 điểm I/O, có thể chia VH210-0808TN thành bốn khối chức năng: xử lý chương trình, tiếp nhận tín hiệu, điều khiển tải và truyền thông. Cách nhìn này giúp dễ xác định thiết bị có phù hợp với một máy cụ thể hay không.

Khối 1 – CPU và chương trình điều khiển

PLC cung cấp dung lượng chương trình 32k steps và được lập trình bằng Auto Studio. VEICHI hỗ trợ ba ngôn ngữ chính LD, FBD và SFC, cho phép triển khai từ logic relay truyền thống đến mô hình chức năng hoặc trình tự trạng thái.

Manual VH200 mới công bố vùng dữ liệu 128kBytes dành cho user software components và 32kBytes lưu khi mất nguồn. Trang sản phẩm VEICHI hiện có cách chia bộ nhớ khác, gồm vùng user soft components và user-defined variables. Do dữ liệu giữa các tài liệu chính hãng có khác biệt, khi dự án phụ thuộc chính xác dung lượng retentive nên kiểm tra firmware và phiên bản tài liệu đi cùng PLC.

Khối 2 – 8 digital input tốc độ cao

VH210-0808TN có 8 digital input X0–X7 sử dụng mức tín hiệu 24VDC ±10%. Manual cho biết input nhận trạng thái ON khi dòng lớn hơn 3mA và OFF khi dòng nhỏ hơn 1mA. Trở kháng đầu vào khoảng 5.5kΩ.

Điện áp được nhận ON ở mức trên 15V và OFF dưới 5V. Thời gian đáp ứng phần cứng được công bố khoảng 6µs, đồng thời phần mềm cho phép cấu hình thời gian lọc từ khoảng 0 đến 60ms. Nhờ đó người lập trình có thể chọn phản hồi nhanh hoặc tăng lọc nhiễu tùy loại cảm biến.

Hai kênh X0–X1 hỗ trợ input tốc độ cao tới 50kHz, trong khi X2–X7 hỗ trợ tới 10kHz theo manual hiện hành. Vì vậy PLC có thể tiếp nhận một số tín hiệu xung, sensor tốc độ hoặc encoder ở mức phù hợp mà không cần ngay lập tức bổ sung module high-speed counter riêng.

Khối 3 – 8 transistor output NPN

Ký hiệu TN xác nhận VH210-0808TN dùng transistor NPN output. Đây là điểm rất quan trọng khi chọn PLC vì cấu trúc tải và common khác với phiên bản TP dùng transistor PNP.

Điện áp output danh định là 24VDC ±10%. Manual công bố tải tối đa 0.5A trên mỗi điểm và tổng tải tối đa khoảng 2A cho cả 8 output. Dòng rò khi OFF dưới 0.5mA tại 24V và điện áp dư khi ON không quá khoảng 0.5VDC.

Thời gian đáp ứng phần cứng khoảng 6µs. Bảng output chi tiết trong manual xác định Y0–Y3 có khả năng đạt tới 100kHz, trong khi bảng thông số tổng quát của cùng manual lại ghi 3 kênh 100kHz. Do tài liệu chính hãng có sự không đồng nhất về số kênh, cách mô tả an toàn nhất là VH210 hỗ trợ high-speed transistor output tới 100kHz; số kênh sử dụng đồng thời nên xác nhận theo firmware và manual của lô thiết bị cụ thể.

Khối 4 – Ethernet, RS485, RS232 và USB-C

Một ưu điểm lớn của VH200 là không cần gắn thêm communication module cho các kết nối cơ bản. VH210 tích hợp Ethernet RJ45, một RS485, một RS232 và USB Type-C trên thân PLC.

USB-C sử dụng USB 2.0 Full Speed và được VEICHI cho phép dùng để tải chương trình, giám sát PLC và nâng cấp ứng dụng người dùng. Điều này giúp công tác commissioning thuận tiện hơn khi kỹ thuật viên làm việc trực tiếp tại tủ điện.

Ethernet tích hợp: PLC nhỏ nhưng có Modbus TCP

Ethernet của VH210 hỗ trợ Modbus TCP ở cả vai trò Master và Slave, đồng thời có TCP Free Protocol với tối đa 4 connection theo manual. Đây là nền tảng để PLC kết nối HMI, SCADA, gateway hoặc thiết bị mạng tương thích.

Manual VH200 cập nhật tháng 08/2026 ghi khi làm Modbus TCP Master có thể quản lý tối đa 8 Slave và khi làm Slave hỗ trợ tối đa 4 Master. Trang sản phẩm VEICHI hiện lại ghi tối đa 6 Slave khi PLC làm Master. Vì hai nguồn chính hãng chưa hoàn toàn đồng nhất, dự án cần đủ 7–8 slave nên xác minh phiên bản firmware trước khi thiết kế mạng.

RS485 cho mạng Modbus RTU nhiều thiết bị

Cổng RS485 được thiết kế cách ly và có điện trở kết thúc 120Ω có thể lựa chọn bằng DIP switch. Manual công bố tốc độ truyền từ 1200bps đến 115200bps và hỗ trợ tối đa 31 Modbus RTU Slave khi VH210 đảm nhiệm vai trò Master.

Ngoài Modbus RTU, PLC còn hỗ trợ Free Protocol cho các thiết bị serial có giao thức tùy chỉnh. Nhờ đó VH210 có thể giao tiếp với biến tần, đồng hồ đo, bộ điều khiển nhiệt độ hoặc thiết bị ngoại vi nếu giao thức của chúng phù hợp.

RS232 vẫn có giá trị trong hệ thống máy độc lập

Bên cạnh RS485 và Ethernet, PLC vẫn duy trì một cổng RS232 với dải baud rate 1200–115200bps. Cổng này có thể hữu ích khi máy sử dụng HMI, máy đọc mã, thiết bị cân hoặc thiết bị serial đời cũ chỉ hỗ trợ giao tiếp point-to-point.

Việc tích hợp đồng thời ba chuẩn Ethernet, RS485 và RS232 giúp VH210 giảm số lượng module phụ trong những máy quy mô nhỏ, đồng thời tạo nhiều lựa chọn khi cần retrofit hệ thống cũ.

Không có analog tích hợp trên VH210-0808TN cơ bản

Đây là chi tiết cần đặc biệt chú ý khi nhập sản phẩm. Trong quy tắc đặt mã của VEICHI, hậu tố đặc biệt “1” thể hiện phiên bản tích hợp analog. Vì model đang xét là VH210-0808TN không có số 1 ở cuối nên không nên gán thông số 1 AI + 1 AO của VH210-0808TN1 cho sản phẩm này.

Nếu cần analog, hệ VH200 vẫn hỗ trợ các module mở rộng như VH-4AD, VH-4DA, VH-4PT, VH-4TC hoặc các module chuyên dụng khác tùy yêu cầu đo lường.

Mở rộng tối đa 16 module phía bên phải

VH210 không bị giới hạn ở 8 input và 8 output tích hợp. VEICHI cho phép nối tối đa 16 right expansion modules. Danh mục mở rộng bao gồm digital input, transistor output NPN/PNP, mixed I/O, analog input/output, RTD, thermocouple, cân và high-speed counter.

Ngược lại, VH210 không hỗ trợ left expansion card. Đây là điểm khác biệt so với một số dòng VH cao hơn, vì vậy khi cần communication card đặc biệt nên kiểm tra khả năng của dòng PLC trước khi thiết kế.

Kích thước 104 × 85 × 24mm – ưu tiên cho tủ điện hẹp

VH200 được VEICHI nhấn mạnh ở thiết kế ultra-slim 24mm. Kích thước thân VH210 khoảng 104 × 85 × 24mm, giúp nhiều CPU và module mở rộng có thể bố trí trên cùng một đoạn DIN Rail mà không làm tủ điện tăng chiều rộng quá nhanh.

Terminal dạng tháo lắp nhanh cũng hỗ trợ việc bảo trì. Khi thay CPU hoặc module, phần dây có thể được quản lý thuận tiện hơn so với thiết kế bắt dây trực tiếp cố định trên bo.

Nhiệt độ và bố trí tủ điện

Manual công bố nhiệt độ hoạt động -20°C đến +55°C khi lắp theo hướng ngang được khuyến nghị. Khi lắp theo hướng khác, giới hạn nhiệt độ trên giảm còn khoảng +45°C. Độ ẩm vận hành dưới 95%RH và không được ngưng tụ.

PLC sử dụng đối lưu tự nhiên. VEICHI khuyến nghị duy trì khoảng trống thông gió phía trên, phía dưới và hai bên, đồng thời tăng khoảng cách nếu gần transformer, điện trở công suất hoặc nguồn nhiệt lớn.

VH210-0808TN phù hợp với những loại máy nào?

Máy đóng gói và máy cơ cấu tuần tự

8 input và 8 output có thể xử lý cảm biến vị trí, công tắc, nút nhấn, solenoid, relay và các tín hiệu logic trong máy có quy trình tuần tự vừa phải.

Máy cần điều khiển xung transistor

Các output tốc độ cao tới 100kHz có thể được khai thác trong những ứng dụng pulse phù hợp như cơ cấu định vị đơn giản, miễn yêu cầu thực tế nằm trong giới hạn của CPU và firmware.

Trạm điều khiển có HMI và biến tần

Ethernet, RS485 và RS232 giúp một PLC nhỏ có thể đồng thời trao đổi dữ liệu với HMI, inverter, đồng hồ hoặc thiết bị serial mà không cần quá nhiều bộ chuyển đổi ngoài.

Hệ thống cần mở rộng dần theo thời gian

Khả năng thêm tới 16 module bên phải cho phép bắt đầu bằng cấu hình nhỏ rồi bổ sung I/O hoặc analog khi máy được nâng cấp.

Những lỗi VEICHI VH210-0808TN có thể gặp

Các tình trạng dưới đây là những lỗi PLC và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, đấu dây, tải, nhiễu, nhiệt độ, firmware, chương trình hoặc linh kiện. Đây không phải khẳng định VEICHI VH210-0808TN có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.

PLC không lên nguồn

Trước tiên cần xác nhận nguồn 24VDC có nằm trong vùng 21.6–26.4VDC, đúng cực và không bị sụt áp khi tải. Nếu nguồn ngoài bình thường nhưng CPU không có đèn trạng thái, phần bảo vệ nguồn hoặc mạch DC/DC bên trong có thể cần kiểm tra.

PLC lên nguồn nhưng không RUN

Cần quan sát RUN/ERR, trạng thái công tắc RUN/STOP, chương trình và diagnostic. Lỗi chương trình, dữ liệu bất thường hoặc phần cứng đều có thể khiến CPU không chuyển sang RUN.

Đèn ERR nhấp nháy

Manual mô tả ERR nhấp nháy là trạng thái có lỗi nghiêm trọng. Nên kiểm tra thông báo trong Auto Studio, cấu hình module, chương trình và nguồn thay vì reset PLC liên tục mà chưa xác định nguyên nhân.

Một digital input không nhận tín hiệu

Có thể do cảm biến, nguồn 24V, common, terminal, cấu hình lọc hoặc mạch input. Nên đo tín hiệu trực tiếp tại terminal và so sánh LED X tương ứng trước khi xác định CPU hỏng.

Input tốc độ cao bị mất xung

Tần số đầu vào có thể vượt giới hạn 50kHz của X0–X1 hoặc 10kHz của X2–X7, bộ lọc phần mềm đặt quá lớn hoặc tín hiệu bị nhiễu. Đây thường là các yếu tố cần kiểm tra trước phần cứng.

Một output NPN không đóng tải

Nếu LED Y đã sáng nhưng tải không hoạt động, cần kiểm tra nguồn tải 24V, common, transistor output, dây dẫn và chính thiết bị tải. Nếu LED Y không sáng thì nên kiểm tra logic chương trình trước.

Output bị hỏng sau khi điều khiển tải cảm ứng

Coil relay, solenoid và các tải cảm ứng có thể tạo điện áp ngược khi ngắt. Manual yêu cầu có biện pháp bảo vệ tải cảm ứng phù hợp. Nếu output không còn đóng cắt sau một sự cố điện, tầng transistor và mạch cách ly cần được kiểm tra.

PLC không kết nối Ethernet

Cần kiểm tra IP, subnet, cáp mạng, trạng thái Link, cấu hình Modbus TCP và xung đột địa chỉ. Nếu Link không xuất hiện dù cáp và switch đã xác nhận tốt, cổng RJ45 hoặc PHY Ethernet có thể cần kiểm tra.

RS485 truyền thông chập chờn

Baud rate, địa chỉ slave, terminal resistor, cực 485+/485-, topology hoặc nhiễu cáp đều có thể gây mất gói. Cần loại trừ cấu hình mạng trước khi kết luận transceiver RS485 hỏng.

Không tải được chương trình qua USB-C

Có thể liên quan tới cáp USB, driver, Auto Studio, cổng Type-C hoặc firmware. Thử một cáp dữ liệu đã xác nhận tốt là bước khoanh vùng đơn giản trước khi sửa PLC.

PLC reset khi tải output hoạt động

Nguồn 24V có thể không đủ công suất, tải gây nhiễu hoặc hệ thống grounding chưa tốt. Nếu nguồn ổn định nhưng reset vẫn xảy ra, mạch nguồn nội bộ và EMI protection nên được kiểm tra.

Cách chẩn đoán nhanh theo đèn và triệu chứng

• Không có đèn: kiểm tra 24VDC và mạch nguồn.
• ERR nhấp nháy: đọc diagnostic bằng Auto Studio.
• X không sáng: kiểm tra sensor, common và điện áp input.
• X sáng nhưng chương trình không phản ứng: kiểm tra địa chỉ và logic.
• Y sáng nhưng tải không chạy: kiểm tra output transistor, common và tải.
• Ethernet mất Link: kiểm tra cáp, switch và cổng RJ45.
• RS485 mất kết nối: kiểm tra baud rate, cực tính, địa chỉ và điện trở kết thúc.
• USB không nhận: kiểm tra cáp dữ liệu, driver và Type-C.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Mạch nguồn 24VDC: kiểm tra khi PLC không khởi động hoặc reset.
• Mạch chống đảo cực/ngắn mạch: kiểm tra sau sự cố nguồn.
• Digital input X0–X7: kiểm tra mạch nhận tín hiệu, cách ly và linh kiện bảo vệ.
• Transistor output Y0–Y7: kiểm tra khi một hoặc nhiều output mất khả năng đóng cắt.
• Ethernet PHY/RJ45: kiểm tra khi mất Link hoặc truyền thông không ổn định.
• RS485 transceiver: kiểm tra khi 485+/485- không giao tiếp dù cấu hình đã đúng.
• RS232: kiểm tra TX/RX khi thiết bị serial không phản hồi.
• USB Type-C: kiểm tra connector và mạch giao tiếp PC.
• Connector mở rộng: kiểm tra khi PLC không nhận right expansion module.
• Terminal tháo rời: kiểm tra lỏng, oxy hóa hoặc hư tiếp xúc.
• PCB và linh kiện SMD: kiểm tra cháy, oxy hóa, nứt mối hàn hoặc dấu hiệu quá nhiệt.

7 điểm cần nhớ trước khi chọn VH210-0808TN

• Có 8 digital input và 8 digital output.
• Hậu tố TN là transistor NPN; không nhầm với TP là PNP.
• Nguồn cấp 24VDC ±10%.
• Có sẵn Ethernet, RS485, RS232 và USB Type-C.
• Hỗ trợ mở rộng tối đa 16 module phía bên phải.
• VH210-0808TN cơ bản không nên gán analog I/O của phiên bản VH210-0808TN1.
• Thiết kế chỉ khoảng 24mm chiều dày, phù hợp tủ điện cần tiết kiệm không gian.

FAQ – PLC VEICHI VH210-0808TN

VH210-0808TN có bao nhiêu I/O?

PLC có 8 digital input và 8 digital output tích hợp.

Output của VH210-0808TN là relay hay transistor?

Là transistor NPN. Ký hiệu TN trong mã model dùng để nhận diện loại output này.

Nguồn cấp cho PLC là bao nhiêu?

Nguồn danh định là 24VDC ±10%, tương ứng khoảng 21.6–26.4VDC.

VH210-0808TN có Ethernet không?

Có. PLC tích hợp một cổng Ethernet và hỗ trợ Modbus TCP Master/Slave cùng TCP Free Protocol.

Có RS485 không?

Có. RS485 được cách ly, có điện trở kết thúc 120Ω lựa chọn bằng DIP switch và hỗ trợ Modbus RTU.

PLC có RS232 không?

Có. Một kênh RS232 được tích hợp với các mức baud rate từ 1200 đến 115200bps.

USB-C dùng để làm gì?

USB Type-C có thể dùng để tải chương trình, giám sát PLC và nâng cấp ứng dụng người dùng.

VH210-0808TN có analog input/output không?

Không nên gán analog cho model cơ bản này. Theo quy tắc mã VEICHI, phiên bản có ký hiệu đặc biệt “1” mới biểu thị cấu hình analog tích hợp.

Có thể mở rộng thêm I/O không?

Có. VH200 hỗ trợ tối đa 16 right expansion modules, bao gồm digital I/O, analog và các module chức năng phù hợp.

Phần mềm lập trình là gì?

VEICHI sử dụng Auto Studio cho dòng VH200, hỗ trợ LD, FBD và SFC.

Kiểm tra, sửa chữa VEICHI VH210-0808TN tại Viện Máy Tính

VH210-0808TN là PLC VH200 Series có cấu hình cân bằng giữa kích thước và khả năng kết nối: 8 DI, 8 transistor output NPN, Ethernet, RS485, RS232, USB Type-C và khả năng mở rộng tới 16 module. Thiết bị phù hợp với nhiều máy tự động quy mô nhỏ và vừa cần hệ điều khiển gọn nhưng vẫn có truyền thông công nghiệp.

Khi PLC gặp tình trạng không lên nguồn, ERR nhấp nháy, mất input, output không đóng tải, mất Ethernet, RS485 chập chờn, USB-C không nhận hoặc CPU reset, nên kiểm tra từ nguồn 24V, cảm biến, tải, dây truyền thông, chương trình và cấu hình trước khi xác định lỗi bo mạch.

Nếu cần kiểm tra nguồn, digital input, transistor NPN output, Ethernet, RS485, RS232, USB Type-C, connector mở rộng, terminal hoặc PCB của VEICHI VH210-0808TN, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
