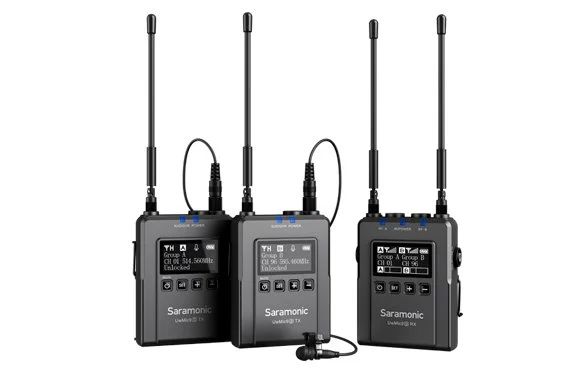

Saramonic UwMic9S Kit2 – Hệ thống micro không dây UHF 96 kênh 2 TX + 1 RX cho máy ảnh, ENG và phỏng vấn

Saramonic UwMic9S Kit2 là hệ thống micro không dây UHF hai người dành cho quay phim, truyền hình, ENG, phỏng vấn, vlog, mobile journalism và các workflow ghi âm chuyên nghiệp. Bộ tiêu chuẩn sử dụng hai body-pack transmitter TX9S và một portable dual-channel receiver RX9S, cho phép thu đồng thời hai người vào máy ảnh, máy quay, recorder, mixer hoặc audio interface tương thích.

Khác với các micro không dây mini hoạt động ở 2.4GHz, UwMic9S sử dụng dải UHF 514–596MHz với 96 kênh lựa chọn, cơ chế PLL synthesizer, Auto Scan và đồng bộ tần số qua hồng ngoại. Hệ thống hướng tới những tình huống cần phạm vi làm việc rộng, điều khiển tần số chủ động và các kết nối audio chuyên nghiệp hơn.

UwMic9S Kit2 là thế hệ cải tiến của UwMic9. TX9S và RX9S sử dụng pin Li-ion tích hợp 2000mAh, có thể hoạt động khoảng 8 giờ và được cấp nguồn hoặc sạc qua USB-C DC 5V. Cả transmitter và receiver đều có màn hình OLED, antenna tháo rời và nhiều tùy chọn cấu hình phục vụ hiện trường.

Cấu hình chính xác Saramonic UwMic9S Kit2

• 2 × Body-pack Transmitter: TX9S.
• 1 × Portable Dual-Channel Receiver: RX9S.
• 2 × Lavalier Microphone: DK3A Omnidirectional.
• Hệ thống: UHF hai người.
• Số kênh: 96.
• Dải tần RF: 514MHz–596MHz.
• Nhóm kênh: Group A và Group B trên receiver; transmitter hoạt động ở A hoặc B.
• Phạm vi: tối đa khoảng 100m trong điều kiện line-of-sight thuận lợi.

Thông số kỹ thuật Receiver Saramonic RX9S

• Channel Number: 96.
• Channel Group: A và B.
• Oscillator: PLL Synthesizer.
• Receive Frequencies: 514MHz–596MHz.
• Receive Sensitivity: -95dBm.
• Signal-to-Noise Ratio: 75dB hoặc cao hơn.
• Voice Delay: 12ms.
• Frequency Response: 40Hz–18kHz, ±3dB.
• Distortion: 0,2% hoặc thấp hơn.
• Spur Suppression: -60dB.
• Reference Deviation: ±5kHz tại -60dBV, tín hiệu 1kHz.
• Audio Output Level: -60dBV.
• Headphone Output: 30mW tại 16Ω.
• Audio Output: hai jack 3.5mm riêng cho Group A và Group B.
• Audio Input: 3.5mm MIC IN / LINE IN.
• Antenna: 1/4λ wire antenna tháo rời.
• Màn hình: OLED.
• Pin: Li-ion tích hợp 2000mAh.
• Nguồn: pin tích hợp hoặc USB-C DC 5V.
• Thời lượng: khoảng 8 giờ.
• Kích thước theo manual: 220 × 64 × 25mm.
• Khối lượng: khoảng 193g.
• Nhiệt độ hoạt động: 0°C–50°C.
• Nhiệt độ lưu trữ: -20°C đến +55°C.

Thông số kỹ thuật Transmitter Saramonic TX9S

• Số lượng trong Kit2: 2 TX9S.
• Channel Number: 96.
• Channel Group: A hoặc B.
• Carrier Frequencies: 514MHz–596MHz.
• Oscillator: PLL Synthesizer.
• SNR: 75dB hoặc cao hơn.
• Voice Delay: 12ms.
• Distortion: 0,2% hoặc thấp hơn.
• Spur Suppression: -60dB.
• Reference Deviation: ±5kHz.
• MIC IN: jack 3.5mm locking riêng.
• LINE IN: jack 3.5mm locking riêng.
• Reference Mic Input: -60dBV ở 0dB attenuation.
• Antenna: 1/4λ tháo rời.
• Màn hình: OLED.
• Mute: nhấn nhanh nút nguồn.
• Power Lock: hỗ trợ khóa để tránh vô tình tắt hoặc mute.
• Pin: Li-ion tích hợp 2000mAh.
• Nguồn: pin tích hợp hoặc USB-C DC 5V.
• Thời lượng: khoảng 8 giờ theo manual chính hãng.
• Kích thước theo manual: 220 × 64 × 25mm.
• Khối lượng: khoảng 157g.

Micro lavalier Saramonic DK3A đi kèm

Kit2 đi kèm hai microphone cài áo DK3A, mỗi micro sử dụng nguyên lý electret condenser và hướng thu Omnidirectional. Đây là loại capsule phù hợp với hội thoại và phỏng vấn vì có khả năng thu âm tự nhiên ngay cả khi người nói xoay đầu nhẹ.

• Acoustic Principle: Electret Condenser.
• Polar Pattern: Omnidirectional.
• Sensitivity: -40 ±2dB, 0dB = 1V/Pa tại 1kHz.
• Frequency Response: 20Hz–18kHz.
• SNR: trên 58dB.
• Connector: locking 3.5mm mạ vàng.
• Chiều dài dây: khoảng 1,8m.

96 kênh UHF và hai nhóm A/B

UwMic9S sử dụng 96 kênh lựa chọn trong hệ thống tần số UHF 514–596MHz. RX9S có thể làm việc đồng thời với Group A và Group B, phù hợp với hai transmitter của Kit2.

Không nên hiểu “96 kênh” thành 96 microphone có thể hoạt động cùng lúc. Đây là số lựa chọn kênh của hệ thống để người dùng tìm tần số phù hợp với môi trường RF tại vị trí quay.

Auto Scan tìm kênh ít nhiễu

Receiver RX9S có chức năng Auto Scan. Khi kích hoạt, receiver quét các kênh và đề xuất kênh có mức nhiễu thấp để người dùng sử dụng.

Tính năng này đặc biệt hữu ích khi làm việc ở trường quay, sự kiện, khu vực đô thị hoặc địa điểm có nhiều thiết bị UHF. Người vận hành vẫn có thể thiết lập kênh thủ công nếu workflow yêu cầu tần số cụ thể.

Đồng bộ TX/RX qua hồng ngoại

Sau khi chọn tần số trên RX9S, người dùng có thể sử dụng chức năng IR Match để truyền thiết lập tần số từ receiver sang transmitter. Cổng hồng ngoại trên hai thiết bị cần được đặt gần nhau trong quá trình đồng bộ.

Cách thiết lập này giúp giảm sai sót khi phải cấu hình hai transmitter ở hiện trường. Nếu TX không nhận được RX sau khi đổi kênh, kiểm tra IR synchronization là một trong những bước quan trọng.

Receiver dual-channel với hai ngõ ra A và B

RX9S có hai jack output 3.5mm locking riêng tương ứng Group A và Group B. Người dùng có thể đưa từng kênh tới thiết bị ghi phù hợp hoặc sử dụng cáp được cung cấp để tích hợp với camera, recorder, mixer và audio interface.

Kit2 còn có SR-C2004 Y-Cable và hai cáp XLR to 3.5mm locking-type, hỗ trợ workflow với thiết bị chuyên nghiệp có đầu vào XLR.

Mono và Stereo trên RX9S

RX9S hỗ trợ Mono và Stereo. Ở Mono, tín hiệu từ Group A và B được trộn. Đây là lựa chọn đơn giản khi muốn có một bản mix hoàn chỉnh của hai người nói.

Ở Stereo, audio của receiver A và B được tách sang bên trái và phải. Điều này cho phép người dựng chỉnh âm lượng hoặc xử lý riêng từng nhân vật trong hậu kỳ.

Khi sử dụng cả hai transmitter, hai công tắc Group A và Group B trên RX9S cần được bật.

Low Cut 150Hz trên receiver

RX9S có chức năng Low Cut để làm suy giảm thành phần tần số dưới 150Hz. Chức năng này có thể hỗ trợ giảm tiếng rung, tiếng bước chân, tiếng điều hòa hoặc rumble tần số thấp khi ghi hiện trường.

Low Cut không phải AI Noise Cancellation. Nó là bộ lọc tần số thấp và không có khả năng tự nhận biết tiếng người hoặc loại bỏ toàn bộ tiếng môi trường.

External MIC/LINE IN ngay trên receiver

Một tính năng đặc biệt của UwMic9S là RX9S có thêm jack MIC IN/LINE IN. Người dùng có thể kết nối microphone 3.5mm hoặc thiết bị line-level tới receiver để bổ sung nguồn âm thanh.

Manual gọi chức năng quản lý đầu vào này là Local Mic. Khi Local Mic bị Disable, jack MIC/LINE IN trên receiver sẽ không hoạt động dù thiết bị đã được cắm.

Gain của external microphone có thể điều chỉnh từ 0 đến 15, trong khi output volume của RX9S cũng có thang 0–15.

Headphone monitoring 3.5mm

RX9S có headphone output 3.5mm với mức công suất được công bố 30mW tại tải 16Ω. Người vận hành có thể giám sát tín hiệu ngay tại receiver trong quá trình ghi.

Monitoring đặc biệt hữu ích với DSLR hoặc thiết bị ghi không có cổng headphone riêng. Người quay có thể phát hiện nhanh dropout, hum, clipping hoặc một transmitter mất kết nối.

Pin Li-ion 2000mAh và USB-C

UwMic9S khác UwMic9 đời cũ ở hệ thống nguồn. Mỗi TX9S và RX9S sử dụng pin Li-ion tích hợp 2000mAh và hỗ trợ USB-C DC 5V.

Manual chính hãng công bố thời lượng khoảng 8 giờ. Saramonic cũng cho phép thiết bị tiếp tục được cấp nguồn từ power bank USB-C 5V trong thời gian sử dụng, hữu ích cho các buổi quay dài.

Phụ kiện tiêu chuẩn UwMic9S Kit2

• 2 × TX9S Body-Pack Transmitter.
• 1 × RX9S Portable Receiver.
• 2 × DK3A Omnidirectional Lavalier Microphone.
• 1 × SR-C2004 3.5mm TRS Male to Dual Locking 3.5mm TRS Male Y-Cable, dài khoảng 30cm.
• 2 × XLR to 3.5mm TRS Locking-Type Audio Cable, dài khoảng 40cm.
• 1 × 3.5mm TRS Locking-Type Audio Cable for Cameras, dài khoảng 80cm.
• 3 × USB-C Charging Cable, dài khoảng 1,2m.
• 4 × Antenna.
• 3 × Belt Clip.
• 1 × Cold Shoe Mount Adapter.

Ứng dụng thực tế của Saramonic UwMic9S Kit2

• Phỏng vấn hai người.
• ENG và báo chí hiện trường.
• Quay phim DSLR/mirrorless.
• Máy quay chuyên nghiệp có XLR.
• Truyền hình và sản xuất nội dung sự kiện.
• Video đào tạo, documentary và phim ngắn.
• Recorder, mixer và audio interface.
• Workflow cần tách riêng hai nguồn audio A/B.

Những lỗi Saramonic UwMic9S Kit2 có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, pin, antenna, cáp, microphone, cấu hình kênh, nhiễu UHF, gain, IR synchronization, thiết bị ngoại vi hoặc môi trường sử dụng; đây không phải khẳng định Saramonic UwMic9S Kit2 có lỗi thiết kế.

Một TX9S không kết nối RX9S

Kiểm tra Group A/B, channel và trạng thái RF trên OLED. Nếu vừa thay đổi channel, thực hiện IR Match lại để đồng bộ transmitter với receiver.

Tín hiệu chập chờn hoặc mất sóng

Kiểm tra antenna đã được gắn chắc, thử Auto Scan để tìm kênh ít nhiễu và giảm khoảng cách TX/RX. Không để cơ thể hoặc vật kim loại che antenna quá nhiều.

Chỉ nghe một trong hai người

Kiểm tra công tắc Group A và Group B đều đang bật, từng transmitter đã được gán đúng nhóm và phần mềm hoặc thiết bị ghi không bỏ một kênh Stereo.

Lavalier không có tiếng

Kiểm tra connector 3.5mm locking của DK3A, MIC IN của TX9S, gain và trạng thái mute.

RX9S không nhận microphone ngoài

Kiểm tra Local Mic đã Enable, Input Mode đang ở MIC hoặc LINE phù hợp và gain external input không ở mức quá thấp.

Quy trình khoanh vùng sự cố Saramonic UwMic9S Kit2

1. Xác nhận model là UwMic9S Kit2 với 2 TX9S + 1 RX9S.
2. Sạc đầy cả hai TX và RX qua USB-C.
3. Kiểm tra antenna đã lắp chắc và đúng vị trí.
4. Kiểm tra Group A/B và kênh trên OLED.
5. Chạy Auto Scan trên RX9S để tìm kênh sạch.
6. Thực hiện IR Match với từng transmitter.
7. Kiểm tra DK3A, MIC IN, LINE IN, mute và gain trên TX.
8. Kiểm tra Mono/Stereo, A/B output và headphone monitoring.
9. Thử từng TX riêng ở khoảng cách gần để xác định lỗi bám theo thành phần nào.
10. Nếu lỗi vẫn tồn tại sau thử chéo, tiếp tục kiểm tra TX, RX, antenna, cáp hoặc microphone tương ứng.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Hai TX9S transmitter.
• RX9S dual-channel receiver.
• Hai DK3A lavalier microphone.
• Pin Li-ion 2000mAh trên TX/RX.
• Cổng USB-C.
• OLED và các nút điều khiển.
• MIC IN/LINE IN trên transmitter.
• MIC/LINE input trên receiver.
• Hai A/B output 3.5mm.
• Headphone output 3.5mm.
• Antenna tháo rời.
• Cổng và bộ phận IR synchronization.
• Cáp TRS, Y-cable và XLR adapter cable.

Những điểm dễ nhập sai về Saramonic UwMic9S Kit2

• Model chính xác là Saramonic UwMic9S Kit2.
• Kit2 = 2 TX9S + 1 RX9S.
• Kit1 chỉ có 1 TX9S + 1 RX9S.
• Đây là hệ UHF, không phải 2.4GHz.
• Dải tần chính hãng là 514–596MHz.
• Hệ thống có 96 kênh; không diễn giải thành 96 bộ phát hoạt động đồng thời.
• RX9S hỗ trợ Group A và B.
• TX9S hoạt động ở Group A hoặc B.
• Phạm vi chính hãng tới khoảng 100m line-of-sight.
• TX9S và RX9S đều có OLED.
• Có Auto Scan và IR Sync.
• RX9S hỗ trợ Mono/Stereo.
• Có Low Cut 150Hz trên receiver.
• RX9S có thêm MIC/LINE IN, không chỉ có output.
• RX9S có 2 output 3.5mm riêng A/B.
• Có headphone monitoring 30mW/16Ω.
• TX9S có MIC IN và LINE IN riêng.
• TX/RX đều dùng pin Li-ion tích hợp 2000mAh.
• Manual chính hãng ghi thời lượng khoảng 8 giờ; một số đại lý ghi tới 10 giờ nhưng không nên ưu tiên hơn manual.
• TX/RX sử dụng USB-C DC 5V, không dùng hai pin AA như UwMic9 đời cũ.
• RX9S Frequency Response là 40Hz–18kHz ±3dB.
• DK3A là Electret Condenser, Omnidirectional, 20Hz–18kHz.
• Không lấy thông số của UwMic9S Mini Kit2; transmitter Mini sử dụng pin nhỏ và kích thước khác.
• Không lấy thông số UwMic9 cũ dùng pin AA cho UwMic9S.
• Manual không công bố Sample Rate/Bit Depth; không tự gán 48kHz/24-bit hoặc thông số số hóa khác.
• Low Cut không phải AI Noise Cancellation.
• Không có onboard recording được manual UwMic9S Kit2 công bố.

FAQ – Saramonic UwMic9S Kit2

UwMic9S Kit2 có bao nhiêu transmitter?

Hai TX9S và một RX9S dual-channel.

UwMic9S dùng UHF hay 2.4GHz?

UHF, dải tần 514MHz–596MHz.

Có bao nhiêu kênh?

96 kênh lựa chọn, kết hợp Group A và Group B để vận hành hai transmitter.

Phạm vi truyền bao xa?

Saramonic công bố tối đa khoảng 100m trong điều kiện không vật cản và môi trường RF phù hợp.

Có Auto Scan không?

Có. RX9S có thể quét và đề xuất kênh ít nhiễu.

Có tách hai người thành hai kênh không?

Có. Stereo Mode tách Group A và Group B thành hai kênh trái/phải.

Có dùng với máy quay XLR không?

Có. Kit2 đi kèm hai cáp XLR to locking 3.5mm phục vụ kết nối với thiết bị có đầu vào phù hợp.

TX/RX dùng pin AA không?

Không đối với UwMic9S. TX9S và RX9S dùng pin Li-ion tích hợp 2000mAh và USB-C DC 5V.

Pin dùng khoảng bao lâu?

Manual chính hãng ghi khoảng 8 giờ cho TX9S và RX9S.

Kiểm tra, sửa chữa Saramonic UwMic9S Kit2 tại Viện Máy Tính

Saramonic UwMic9S Kit2 là hệ thống micro UHF hai người gồm hai TX9S và một RX9S, hỗ trợ 96 kênh 514–596MHz, phạm vi tới khoảng 100m, Auto Scan, IR Sync, OLED, Mono/Stereo, Low Cut 150Hz và pin Li-ion 2000mAh.

Khi UwMic9S Kit2 mất sóng, một TX không kết nối, âm thanh nhiễu, một kênh không có tiếng, pin xuống nhanh hoặc cổng audio hoạt động bất thường, cần kiểm tra channel, Group A/B, antenna, IR Sync, gain, MIC/LINE mode, cáp, pin và môi trường RF trước khi kết luận phần cứng bị lỗi.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra Saramonic UwMic9S Kit2, TX9S, RX9S, lavalier DK3A, antenna, pin, OLED, USB-C, cổng 3.5mm, ngõ A/B, headphone output và hệ thống đồng bộ tần số để khoanh vùng nguyên nhân và xác định phương án sửa chữa hoặc thay thế phù hợp.
