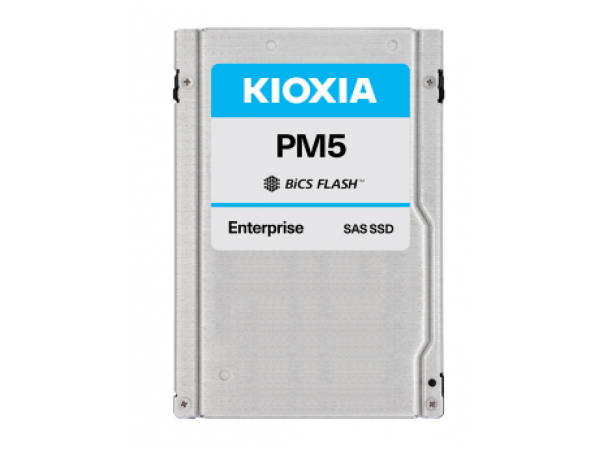

KIOXIA PM5-R 15.36TB KPM51RUG15T3 – SSD SAS 12Gb/s 2.5 inch 15 mm, 1 DWPD

KIOXIA PM5-R 15.36TB KPM51RUG15T3 là SSD doanh nghiệp thuộc dòng PM5-R Enterprise Read Intensive, được thiết kế cho máy chủ và hệ thống lưu trữ có khối lượng truy cập đọc lớn. Ổ có dung lượng danh định 15.360 GB, giao tiếp SAS-3.0 12Gb/s, form factor 2.5 inch dày 15 mm và hỗ trợ single-port, dual-port cùng công nghệ MultiLink SAS.

PM5-R sử dụng bộ nhớ 64-layer BiCS FLASH 3D TLC của KIOXIA và được hãng công bố ở mức độ bền 1 DWPD. Riêng bản 15.36TB đạt đọc tuần tự 128 KiB tối đa 2.100 MB/s, ghi tuần tự tối đa 2.100 MB/s, đọc ngẫu nhiên 4 KiB tối đa 300.000 IOPS và ghi ngẫu nhiên tối đa 35.000 IOPS trong chế độ dual-port.

Model chính xác của sản phẩm trong tiêu đề là KPM51RUG15T3, tức Base Model của PM5-R 15.36TB. Đây là điểm cần đặc biệt lưu ý: KPM5XRUG15T3 mới là biến thể SIE, KPM5VRUG15T3 là SED và KPM5WRUG15T3 là SED FIPS. Không được tự gán tính năng SIE, SED hoặc FIPS cho KPM51RUG15T3 nếu tem ổ không thể hiện model tương ứng.

Thông số kỹ thuật KIOXIA PM5-R 15.36TB KPM51RUG15T3

• Thương hiệu hiện hành: KIOXIA.
• Dòng sản phẩm: PM5-R Series.
• Phân loại: Enterprise Read Intensive SSD.
• Base Model: KPM51RUG15T3.
• SIE Model tương ứng: KPM5XRUG15T3.
• SED Model tương ứng: KPM5VRUG15T3.
• SED FIPS Model tương ứng: KPM5WRUG15T3.
• Dung lượng: 15.360 GB, thường gọi 15.36TB.
• Form factor: 2.5 inch.
• Độ dày: 15 mm.
• Giao tiếp: SAS-3.0.
• Tốc độ giao tiếp: 12,0 Gbit/s; hỗ trợ 6,0 Gbit/s, 3,0 Gbit/s và 1,5 Gbit/s.
• Cấu hình cổng: single-port hoặc dual-port.
• MultiLink SAS: có hỗ trợ.
• Loại NAND: BiCS FLASH TLC.
• Cấu trúc NAND: 64-layer BiCS FLASH 3D memory.
• Đọc tuần tự 128 KiB: tối đa 2.100 MB/s trong dual-port mode.
• Ghi tuần tự 128 KiB: tối đa 2.100 MB/s trong dual-port mode.
• Đọc ngẫu nhiên 4 KiB: tối đa 300K IOPS.
• Ghi ngẫu nhiên 4 KiB: tối đa 35K IOPS.
• Độ bền: 1 DWPD với workload ghi ngẫu nhiên 100% theo điều kiện hãng.
• MTTF: 2.500.000 giờ.
• Bảo hành giới hạn: 5 năm.
• Nguồn cấp: 5 V +10%/-7% và 12 V ±10%.
• Công suất trạng thái Ready: 5,0 W điển hình.
• Chiều cao: 15,0 mm +0/-0,5 mm.
• Chiều rộng: 69,85 ±0,25 mm.
• Chiều dài: tối đa 100,45 mm.
• Khối lượng: tối đa 130 g.
• Nhiệt độ hoạt động: 0°C đến 60°C.
• Độ ẩm hoạt động: 5% đến 95% RH, không ngưng tụ.
• Độ rung hoạt động: 2,17 Grms trong dải 5–800 Hz.
• Khả năng chịu sốc: 1.000 G trong 0,5 ms.
• Power Loss Protection: có.
• End-to-End Data Protection: có, bao gồm T10 DIF.
• T10 Multi-Stream Write: có hỗ trợ.
• Pin-3 Power Disable: có hỗ trợ.

Phân tích giao tiếp SAS 12Gb/s của KPM51RUG15T3

KPM51RUG15T3 sử dụng SAS-3.0 – Serial Attached SCSI – thay vì SATA hoặc NVMe PCIe. SAS là giao tiếp lưu trữ phổ biến trên server và storage array doanh nghiệp, hỗ trợ các đặc tính như dual-port và khả năng hoạt động với HBA, RAID controller, SAS expander và backplane chuyên dụng.

Mức 12Gb/s mô tả tốc độ tín hiệu của một liên kết SAS, không có nghĩa ổ đọc hoặc ghi ở tốc độ 12 GB/s. Đối với PM5-R 15.36TB, tốc độ dữ liệu tuần tự tối đa do KIOXIA công bố là 2.100 MB/s cho cả đọc và ghi trong cấu hình dual-port.

Ổ cũng hỗ trợ các mức link 6,0 Gbit/s, 3,0 Gbit/s và 1,5 Gbit/s để tương thích ngược. Nếu controller hoặc SAS expander của máy chủ chỉ hỗ trợ SAS 6Gb/s, SSD có thể thương lượng xuống mức này mà không có nghĩa bản thân KPM51RUG15T3 bị lỗi.

Dual-port và MultiLink SAS

Dual-port cho phép SSD SAS có hai đường truy cập logic. Trong hệ thống storage có hai controller, tính năng này có thể hỗ trợ kiến trúc dự phòng để một controller hoặc đường truyền thứ hai tiếp tục truy cập ổ khi đường còn lại gặp sự cố, tùy cách hệ thống được triển khai.

PM5-R còn hỗ trợ MultiLink SAS. Công nghệ này cho phép khai thác nhiều đường SAS để tăng băng thông tổng hợp. Tuy nhiên MultiLink SAS không có nghĩa SSD sử dụng chuẩn SAS 24Gb/s. Giao tiếp cơ bản của PM5-R vẫn là SAS-3.0 12Gb/s.

64-layer BiCS FLASH TLC và cách gọi BiCS3 eTLC

KIOXIA xác định PM5-R sử dụng bộ nhớ 64-layer BiCS FLASH 3D và trong bảng thông số ghi Memory Type là BiCS FLASH TLC. TLC – Triple-Level Cell – là NAND lưu ba bit dữ liệu trên mỗi cell. Kiến trúc 3D xếp các lớp NAND theo chiều dọc để tăng mật độ lưu trữ.

Một số nhà bán hàng gọi ổ là “BiCS3 eTLC”. Tuy nhiên Product Brief chính thức của KIOXIA không dùng “eTLC” làm tên loại bộ nhớ của KPM51RUG15T3. Vì vậy khi chuẩn hóa thông số nên ghi 64-layer BiCS FLASH TLC, tránh trình bày eTLC như thông số hãng xác nhận.

Ý nghĩa của 1 DWPD trên PM5-R

DWPD là Drive Writes Per Day. KIOXIA công bố PM5-R ở mức 1 DWPD với workload ghi ngẫu nhiên 100%. Một DWPD nghĩa là theo điều kiện độ bền được hãng quy định, lượng dữ liệu tương đương toàn bộ dung lượng ổ có thể được ghi mỗi ngày trong vòng đời xác định.

Mức 1 DWPD là đặc điểm giúp phân biệt PM5-R với PM5-V 3 DWPD và PM5-M có endurance cao hơn. PM5-R được tối ưu cho Read Intensive, tức các ứng dụng phần lớn thời gian đọc dữ liệu. DWPD là chỉ số endurance, không phải tốc độ đọc hoặc ghi.

Hiệu năng của PM5-R 15.36TB

Phiên bản 15.36TB có hiệu năng riêng và không được lấy toàn bộ thông số của các dung lượng PM5-R thấp hơn để áp dụng. Theo bảng chính thức của KIOXIA, hiệu năng trong dual-port mode gồm:

• Sequential Read 128 KiB: tối đa 2.100 MB/s.
• Sequential Write 128 KiB: tối đa 2.100 MB/s.
• Random Read 4 KiB: tối đa 300K IOPS.
• Random Write 4 KiB: tối đa 35K IOPS.

Đặc biệt, random read 300K IOPS của bản 15.36TB thấp hơn mức 385K IOPS của bản 7.68TB. Vì vậy không nên nhìn thông số “up to 385K IOPS” của toàn dòng rồi gán trực tiếp cho KPM51RUG15T3.

Khả năng tương thích của KIOXIA PM5-R KPM51RUG15T3

Ổ cần server hoặc storage enclosure có SAS HBA, RAID controller hoặc backplane hỗ trợ thiết bị SAS. Để khai thác đầy đủ SAS 12Gb/s và dual-port, toàn bộ controller, expander, backplane và cabling phải tương thích.

Form factor 2.5 inch không có nghĩa ổ có thể sử dụng trong mọi khay 2.5 inch. Một khay có thể chỉ hỗ trợ SATA, SAS hoặc NVMe tùy thiết kế. Controller SATA thông thường không thể điều khiển trực tiếp SSD SAS KPM51RUG15T3.

KIOXIA từng công bố dòng PM5 đạt chứng nhận VMware vSAN trong các cấu hình phù hợp. Tuy nhiên khả năng dùng một ổ KPM51RUG15T3 cụ thể vẫn phụ thuộc server, controller, firmware và danh sách phần cứng tương thích của nền tảng.

Giới hạn của KIOXIA PM5-R 15.36TB

• Đây là dòng Read Intensive 1 DWPD, không phải PM5-V 3 DWPD.
• Không phải PM5-M có endurance cao hơn.
• Không phải SSD SATA dù sử dụng form factor 2.5 inch.
• Không sử dụng NVMe hoặc PCIe.
• Không phải SSD M.2.
• Cần HBA, RAID controller hoặc storage platform hỗ trợ SAS.
• Hiệu năng 2.100 MB/s được hãng công bố trong dual-port mode.
• KPM51RUG15T3 là Base Model, không phải SIE.
• Dung lượng hệ điều hành hiển thị có thể thấp hơn 15.36TB do cách tính thập phân và nhị phân khác nhau.
• PM5-R hiện được KIOXIA đánh dấu End of Sales.

Ứng dụng thực tế

KIOXIA định vị PM5-R cho các ứng dụng thiên về đọc, bao gồm media streaming, data warehousing, web server và video on demand. Dung lượng 15.36TB giúp tăng mật độ lưu trữ trên mỗi khay 2.5 inch trong hệ thống máy chủ hoặc storage array.

Với các hệ thống lưu trữ nội dung, kho dữ liệu hoặc web service có tỷ lệ đọc cao, PM5-R có thể cung cấp dung lượng lớn và hiệu năng SAS enterprise. Tuy nhiên nếu workload phát sinh lượng ghi rất lớn mỗi ngày, cần đánh giá lại mức endurance 1 DWPD thay vì mặc định PM5-R phù hợp với mọi tác vụ.

Những lỗi KIOXIA PM5-R 15.36TB KPM51RUG15T3 có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, backplane, SAS expander, thiết bị ngoại vi, firmware, phần mềm, driver, cấu hình HBA/RAID controller, tuổi linh kiện NAND hoặc môi trường sử dụng; đây không phải khẳng định KIOXIA PM5-R có lỗi thiết kế.

Máy chủ không nhận SSD

Cần kiểm tra hệ thống có controller SAS tương thích, backplane hỗ trợ SAS, ổ đã được gắn đúng tray và firmware controller có nhận thiết bị hay không. Việc cắm SSD SAS vào controller SATA không phù hợp có thể khiến ổ hoàn toàn không xuất hiện.

Ổ chỉ chạy ở SAS 6Gb/s

KPM51RUG15T3 hỗ trợ thương lượng ở 12,0/6,0/3,0/1,5 Gbit/s. Nếu controller, expander hoặc backplane chỉ hỗ trợ thế hệ cũ, link có thể tự hạ xuống mức thấp hơn.

Tốc độ thấp hơn 2.100 MB/s

Thông số 2.100 MB/s là giá trị tối đa trong dual-port mode với điều kiện benchmark nhất định. Single-port, RAID, controller, queue depth, firmware hoặc workload khác có thể khiến kết quả thấp hơn.

Ổ mất kết nối hoặc báo lỗi I/O

Cần kiểm tra connector, backplane, SAS expander, cáp, HBA/RAID controller, nguồn 5 V/12 V và firmware. Lỗi đường truyền SAS có thể tạo biểu hiện tương tự lỗi SSD.

SSD xuất hiện media error hoặc cảnh báo sức khỏe

Cần đọc dữ liệu health bằng công cụ hỗ trợ SAS để đánh giá lỗi media, lượng dữ liệu đã ghi, nhiệt độ, thời gian hoạt động và tình trạng wear của NAND trước khi kết luận cần thay ổ.

Quy trình khoanh vùng sự cố KIOXIA PM5-R 15.36TB KPM51RUG15T3

1. Kiểm tra tem và xác nhận đúng model KPM51RUG15T3, dung lượng 15.360 GB.
2. Xác minh server hoặc storage enclosure có HBA/RAID controller hỗ trợ SAS.
3. Kiểm tra tray, connector, cáp và backplane, bảo đảm ổ được lắp chắc chắn.
4. Kiểm tra SAS link và tốc độ thương lượng hiện tại.
5. Kiểm tra firmware SSD, HBA/RAID controller và SAS expander.
6. Đọc log I/O, media error và thông tin sức khỏe của SSD.
7. Kiểm tra nguồn 5 V, 12 V và Pin-3 Power Disable nếu ổ không khởi động.
8. Thử SSD trên một khay SAS tốt khác hoặc dùng SSD SAS tốt để kiểm tra ngược vị trí đang lỗi.
9. Đo hiệu năng với workload phù hợp, đồng thời xác nhận hệ thống đang sử dụng đúng chế độ single-port hoặc dual-port.
10. Nếu xác định lỗi nằm trên SSD, tiến hành kiểm tra sâu controller, NAND, mạch nguồn, PLP và bo mạch bằng thiết bị chuyên dụng.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Connector SAS trên SSD.
• Khay và backplane SAS.
• Cáp hoặc đường tín hiệu SAS.
• SAS expander.
• HBA hoặc RAID controller.
• Nguồn cấp 5 V và 12 V.
• Mạch quản lý nguồn của SSD.
• Controller SSD.
• Chip BiCS FLASH TLC và mức độ hao mòn NAND.
• Các linh kiện thuộc hệ thống Power Loss Protection.
• Firmware SSD và firmware controller.
• Luồng gió và hệ thống tản nhiệt trong chassis.

Những điểm dễ nhập sai về KIOXIA PM5-R 15.36TB KPM51RUG15T3

• Model chính xác của sản phẩm là KPM51RUG15T3.
• KPM51RUG15T3 là Base Model, không phải SIE.
• KPM5XRUG15T3 mới là model SIE.
• KPM5VRUG15T3 là SED.
• KPM5WRUG15T3 là SED FIPS.
• Bản 15.36TB 1 DWPD thuộc PM5-R Enterprise Read Intensive.
• Không nhầm với PM5-V 3 DWPD hoặc PM5-M có endurance cao hơn.
• Dung lượng chính hãng là 15.360 GB.
• Giao tiếp là SAS-3.0 12Gb/s, không phải SATA 6Gb/s.
• Ổ không sử dụng NVMe hoặc PCIe.
• Form factor là 2.5 inch, độ dày 15 mm.
• NAND được KIOXIA ghi là 64-layer BiCS FLASH TLC; không tự xác nhận “eTLC” như thông số chính thức.
• Đọc tuần tự bản 15.36TB là tối đa 2.100 MB/s.
• Ghi tuần tự bản 15.36TB là tối đa 2.100 MB/s.
• Random read bản 15.36TB là 300K IOPS; không lấy mức 385K IOPS của bản 7.68TB.
• Random write bản 15.36TB là 35K IOPS; không lấy thông số của dung lượng PM5-R khác.
• 1 DWPD là chỉ số endurance, không phải tốc độ ghi.
• MultiLink SAS không có nghĩa ổ sử dụng chuẩn SAS 24Gb/s.
• KIOXIA là thương hiệu hiện hành; tên Toshiba/Toshiba Memory xuất hiện do lịch sử của dòng PM5.

FAQ – KIOXIA PM5-R 15.36TB KPM51RUG15T3

KPM51RUG15T3 có dung lượng bao nhiêu?

KIOXIA công bố dung lượng 15.360 GB, thường được gọi là 15.36TB.

KPM51RUG15T3 thuộc PM5-R hay PM5-V?

Đây là PM5-R Enterprise Read Intensive với mức độ bền 1 DWPD.

KPM51RUG15T3 có phải bản SIE không?

Không. KPM51RUG15T3 là Base Model. Bản SIE tương ứng có mã KPM5XRUG15T3.

Ổ sử dụng SAS hay SATA?

Ổ sử dụng SAS-3.0 12Gb/s, không phải SATA.

PM5-R 15.36TB có hỗ trợ dual-port không?

Có. Dòng PM5-R hỗ trợ single-port, dual-port và MultiLink SAS trên nền tảng tương thích.

Tốc độ đọc và ghi của KPM51RUG15T3 là bao nhiêu?

Trong dual-port mode, đọc tuần tự tối đa 2.100 MB/s và ghi tuần tự tối đa 2.100 MB/s.

Random IOPS của bản 15.36TB là bao nhiêu?

Đọc ngẫu nhiên 4 KiB tối đa 300K IOPS và ghi ngẫu nhiên tối đa 35K IOPS.

Ổ có phải eTLC không?

Tài liệu chính thức của KIOXIA ghi bộ nhớ là 64-layer BiCS FLASH TLC. Đây là cách gọi nên ưu tiên khi nhập dữ liệu.

Có thể cắm SSD vào controller SATA không?

Không. KPM51RUG15T3 cần HBA, RAID controller hoặc storage platform có hỗ trợ SAS phù hợp.

PM5-R 15.36TB phù hợp ứng dụng nào?

KIOXIA liệt kê media streaming, data warehousing, web server và video on demand là các ứng dụng tiêu biểu của PM5-R.

Kiểm tra, sửa chữa KIOXIA PM5-R 15.36TB KPM51RUG15T3 tại Viện Máy Tính

KIOXIA PM5-R KPM51RUG15T3 là SSD enterprise SAS 12Gb/s dung lượng 15.36TB, sử dụng 64-layer BiCS FLASH TLC, hỗ trợ dual-port, MultiLink SAS, Power Loss Protection và độ bền 1 DWPD. Việc chẩn đoán cần kiểm tra cả SSD và hạ tầng SAS vì controller, backplane hoặc nguồn đều có thể tạo ra biểu hiện giống lỗi ổ.

Nếu SSD không nhận, mất kết nối, chỉ chạy link thấp, báo lỗi I/O, suy giảm hiệu năng hoặc xuất hiện cảnh báo sức khỏe, các hạng mục có thể được kiểm tra gồm connector SAS, backplane, SAS expander, HBA/RAID controller, nguồn 5 V/12 V, controller SSD, NAND, Power Loss Protection và firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố SSD máy chủ KIOXIA PM5-R KPM51RUG15T3 cùng các thành phần liên quan của hệ thống lưu trữ tùy theo tình trạng thực tế của thiết bị.
