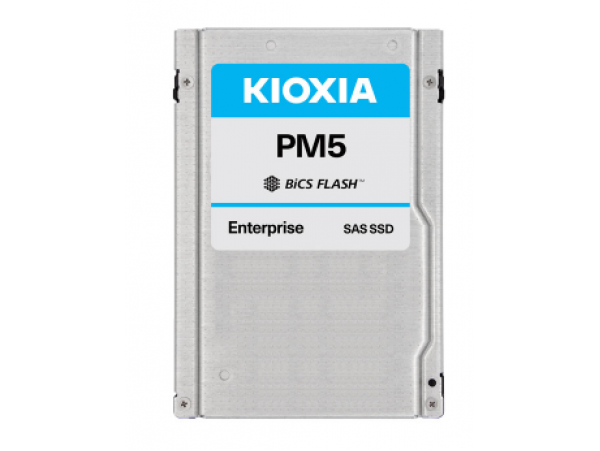

KIOXIA PM5-V 400GB SIE KPM5XVUG400G – SSD SAS 12Gb/s 2.5 inch 15 mm, 3 DWPD

KIOXIA PM5-V 400GB SIE KPM5XVUG400G là SSD doanh nghiệp thuộc dòng PM5-V Enterprise Mixed Use, được thiết kế cho máy chủ và hệ thống lưu trữ có tải đọc và ghi hỗn hợp. Ổ có dung lượng danh định 400GB, sử dụng giao tiếp SAS-3.0 12Gb/s, form factor 2.5 inch với độ dày 15 mm, đồng thời hỗ trợ single-port, dual-port và MultiLink SAS trên nền tảng tương thích.

PM5-V sử dụng bộ nhớ 64-layer BiCS FLASH 3D TLC của KIOXIA và được hãng công bố ở mức độ bền 3 DWPD. Riêng phiên bản 400GB có hiệu năng thấp hơn các bản dung lượng lớn hơn trong cùng dòng: đọc tuần tự 128 KiB tối đa 1.470 MB/s, ghi tuần tự tối đa 680 MB/s, đọc ngẫu nhiên 4 KiB tối đa 180.000 IOPS và ghi ngẫu nhiên tối đa 70.000 IOPS trong dual-port mode.

Model cần nhập chính xác là KPM5XVUG400G. Đây là biến thể SIE – Sanitize Instant Erase. Không được nhầm với Base Model KPM51VUG400G, SED KPM5VVUG400G hoặc SED FIPS KPM5WVUG400G. Tên Toshiba thường xuất hiện trong dữ liệu sản phẩm cũ do dòng PM5 được phát triển trong giai đoạn Toshiba Memory; tài liệu lưu trữ hiện nay của hãng sử dụng thương hiệu KIOXIA.

Thông số kỹ thuật KIOXIA PM5-V 400GB SIE KPM5XVUG400G

• Thương hiệu hiện hành: KIOXIA.
• Dòng sản phẩm: PM5-V Series.
• Phân loại: Enterprise Mixed Use SSD.
• Model SIE: KPM5XVUG400G.
• Base Model: KPM51VUG400G.
• Model SED: KPM5VVUG400G.
• Model SED FIPS: KPM5WVUG400G.
• Dung lượng: 400GB.
• Form factor: 2.5 inch.
• Độ dày: 15 mm.
• Giao tiếp: SAS-3.0.
• Tốc độ giao tiếp: 12,0 Gbit/s; hỗ trợ 6,0 Gbit/s, 3,0 Gbit/s và 1,5 Gbit/s.
• Kiến trúc cổng: single-port hoặc dual-port.
• MultiLink SAS: có hỗ trợ.
• Loại NAND: BiCS FLASH TLC.
• Cấu trúc NAND: 64-layer BiCS FLASH 3D memory.
• Đọc tuần tự 128 KiB: tối đa 1.470 MB/s trong dual-port mode.
• Ghi tuần tự 128 KiB: tối đa 680 MB/s trong dual-port mode.
• Đọc ngẫu nhiên 4 KiB: tối đa 180K IOPS.
• Ghi ngẫu nhiên 4 KiB: tối đa 70K IOPS.
• Độ bền: 3 DWPD với 100% Random Write Workload theo điều kiện của hãng.
• MTTF: 2.500.000 giờ.
• Bảo hành giới hạn: 5 năm.
• Nguồn cấp: 5 V +10%/-7% và 12 V ±10%.
• Công suất tiêu thụ: 5,0 W điển hình.
• Chiều cao: 15,0 mm +0/-0,5 mm.
• Chiều rộng: 69,85 ±0,25 mm.
• Chiều dài: tối đa 100,45 mm.
• Khối lượng: tối đa 130 g.
• Nhiệt độ hoạt động: 0°C đến 60°C.
• Độ ẩm hoạt động: 5% đến 95% RH, không ngưng tụ.
• Độ rung hoạt động: 2,17 Grms trong dải 5–800 Hz.
• Khả năng chịu sốc: 1.000 G trong 0,5 ms.
• Power Loss Protection: có.
• End-to-End Data Protection: có, bao gồm T10 DIF.
• T10 Multi-Stream Write: có hỗ trợ.
• Pin-3 Power Disable: có hỗ trợ.
• Tùy chọn bảo mật: SIE – Sanitize Instant Erase, hỗ trợ Crypto Erase.

Phân tích giao tiếp SAS 12Gb/s của KPM5XVUG400G

KPM5XVUG400G sử dụng SAS-3.0, tức Serial Attached SCSI. Đây là giao tiếp lưu trữ dành cho máy chủ và storage chuyên nghiệp, khác với SATA và NVMe PCIe. Để vận hành ổ cần HBA, RAID controller hoặc backplane có khả năng giao tiếp với thiết bị SAS.

Ổ hỗ trợ tốc độ link 12,0 Gbit/s và có thể thương lượng xuống 6,0, 3,0 hoặc 1,5 Gbit/s khi kết nối với hạ tầng SAS thế hệ cũ. Vì vậy việc SSD chỉ liên kết ở 6Gb/s không nhất thiết là lỗi của ổ nếu controller, SAS expander hoặc backplane chỉ hỗ trợ mức này.

Cần phân biệt tốc độ giao tiếp 12Gb/s với tốc độ đọc ghi dữ liệu. Con số 12Gb/s mô tả tốc độ tín hiệu SAS, trong khi bản PM5-V 400GB được KIOXIA công bố đọc tuần tự tối đa 1.470 MB/s và ghi tuần tự tối đa 680 MB/s trong dual-port mode.

Dual-port và MultiLink SAS

Dual-port là một đặc tính quan trọng của SSD SAS enterprise. Hai đường truy cập có thể giúp storage array với controller dự phòng tiếp tục truy cập SSD khi một đường truyền gặp sự cố, miễn là controller, backplane và phần mềm quản lý storage được thiết kế hỗ trợ tính năng này.

MultiLink SAS cho phép hệ thống khai thác nhiều đường SAS nhằm tăng băng thông tổng hợp. MultiLink SAS không có nghĩa ổ sử dụng giao tiếp SAS 24Gb/s. KPM5XVUG400G vẫn là thiết bị SAS-3.0 12Gb/s và hiệu năng thực tế phụ thuộc cách controller khai thác các đường truyền.

64-layer BiCS FLASH TLC và thuật ngữ BiCS3 eTLC

Tài liệu chính thức của KIOXIA mô tả PM5-V sử dụng 64-layer BiCS FLASH 3D memory và ghi loại bộ nhớ là BiCS FLASH TLC. TLC – Triple-Level Cell – là NAND lưu ba bit dữ liệu trên mỗi cell. Cấu trúc 3D cho phép xếp nhiều lớp cell theo chiều dọc nhằm tăng mật độ lưu trữ.

Một số nguồn bán hàng có thể ghi “BiCS3 eTLC”. Tuy nhiên Product Brief của KIOXIA không dùng thuật ngữ eTLC trong bảng thông số của PM5-V. Vì vậy khi chuẩn hóa dữ liệu cho KPM5XVUG400G nên sử dụng cách gọi chính hãng là 64-layer BiCS FLASH TLC, không trình bày eTLC như thông số đã được hãng xác nhận.

Ý nghĩa của 3 DWPD

DWPD – Drive Writes Per Day – là chỉ số độ bền ghi. KIOXIA công bố PM5-V ở mức 3 DWPD với workload ghi ngẫu nhiên 100%. Một DWPD tương ứng lượng dữ liệu bằng dung lượng toàn ổ được ghi mỗi ngày trong thời gian sử dụng quy định của thông số endurance.

3 DWPD giúp phân biệt PM5-V Mixed Use với các dòng Read Intensive có endurance thấp hơn. Tuy nhiên 3 DWPD không có nghĩa tốc độ ghi của ổ nhanh gấp ba lần SSD 1 DWPD; tốc độ phải xem riêng qua MB/s và IOPS.

Hiệu năng riêng của PM5-V 400GB

Phiên bản 400GB là dung lượng thấp nhất trong bảng PM5-V chính thức và có hiệu năng khác đáng kể so với các bản 800GB, 1.6TB, 3.2TB và 6.4TB. Vì vậy không được sao chép nguyên thông số của bản dung lượng lớn hơn.

• Sequential Read 128 KiB: tối đa 1.470 MB/s.
• Sequential Write 128 KiB: tối đa 680 MB/s.
• Random Read 4 KiB: tối đa 180K IOPS.
• Random Write 4 KiB: tối đa 70K IOPS.

Các giá trị trên được hãng ghi cho dual-port mode. Hiệu năng thực tế còn phụ thuộc HBA hoặc RAID controller, SAS expander, chế độ port, queue depth, firmware, hệ điều hành, workload và điều kiện nhiệt.

SIE và Crypto Erase trên KPM5XVUG400G

SIE là Sanitize Instant Erase. KIOXIA cung cấp KPM5XVUG400G như biến thể SIE của PM5-V 400GB. Theo tài liệu hãng, tùy chọn SIE hỗ trợ Crypto Erase, một chức năng được tiêu chuẩn hóa bởi các ủy ban kỹ thuật T10 của INCITS.

SIE không đồng nghĩa với SED. KPM5VVUG400G là biến thể Self-Encrypting Drive, còn KPM5WVUG400G là SED FIPS. Không được lấy các tính năng TCG Enterprise SSC hoặc chứng nhận FIPS của các model đó để gán cho KPM5XVUG400G.

Power Loss Protection và T10 DIF

PM5-V hỗ trợ Power Loss Protection nhằm tăng khả năng bảo vệ dữ liệu và metadata đang được xử lý khi nguồn máy chủ bị mất ngoài dự kiến. Đây là tính năng cấp thiết bị và không thay thế UPS, RAID, replication hoặc backup dữ liệu.

End-to-End Data Protection của PM5-V bao gồm T10 DIF. DIF – Data Integrity Field – hỗ trợ kiểm tra tính toàn vẹn của dữ liệu trong quá trình truyền và xử lý. Đây không phải chức năng mã hóa và không nên nhầm với SIE hoặc SED.

Khả năng tương thích của KIOXIA PM5-V KPM5XVUG400G

SSD phù hợp với server và storage enclosure có SAS HBA, RAID controller hoặc backplane hỗ trợ SAS. Để khai thác tốc độ link 12Gb/s, các thành phần như controller, SAS expander và backplane cũng phải hỗ trợ thế hệ SAS tương ứng.

Form factor 2.5 inch không đồng nghĩa ổ có thể hoạt động trong mọi khay 2.5 inch. Khay SATA, SAS và NVMe có thể có kích thước cơ khí gần giống nhưng khác tín hiệu và controller. Controller SATA thông thường không điều khiển trực tiếp SSD SAS này.

Giới hạn của KIOXIA PM5-V 400GB

• Không phải SSD SATA dù có hình dạng 2.5 inch.
• Không sử dụng NVMe hoặc PCIe.
• Không phải SSD M.2.
• Cần SAS HBA, RAID controller hoặc storage platform tương thích.
• Hiệu năng công bố là trong dual-port mode.
• 3 DWPD là chỉ số độ bền ghi, không phải tốc độ giao tiếp.
• SIE không đồng nghĩa với SED hoặc FIPS SED.
• Dung lượng hiển thị trong hệ điều hành có thể thấp hơn 400GB do cách tính dung lượng khác nhau.
• Dòng PM5-V hiện được KIOXIA đánh dấu End of Sales.

Ứng dụng thực tế

KIOXIA định vị PM5-V cho các môi trường Mixed Use, trong đó hãng liệt kê media streaming, data warehousing và web server. Mức 3 DWPD phù hợp với hệ thống có cả hoạt động đọc và ghi thường xuyên thay vì chỉ tập trung vào tải đọc.

Bản 400GB có thể được sử dụng trong server cần SSD SAS dung lượng vừa phải cho hệ điều hành, ứng dụng, database hoặc các tầng dữ liệu nhanh, miễn workload phù hợp với hiệu năng và endurance của model. Với hệ thống yêu cầu dự phòng đường truy cập, dual-port SAS là lợi thế so với SSD SATA thông thường.

Những lỗi KIOXIA PM5-V 400GB KPM5XVUG400G có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, backplane, SAS expander, thiết bị ngoại vi, firmware, phần mềm, driver, cấu hình HBA/RAID controller, tuổi linh kiện NAND hoặc môi trường sử dụng; đây không phải khẳng định KIOXIA PM5-V có lỗi thiết kế.

Máy chủ không nhận SSD

Cần kiểm tra host có controller SAS hay không, backplane có hỗ trợ SAS, SSD đã được lắp đúng vị trí, connector có hư hỏng và firmware controller có nhận thiết bị hay không.

Ổ chỉ chạy ở SAS 6Gb/s hoặc thấp hơn

PM5-V hỗ trợ 12,0/6,0/3,0/1,5 Gbit/s. Controller, SAS expander, backplane hoặc cáp thế hệ cũ có thể khiến tốc độ link thương lượng xuống mức thấp hơn.

Tốc độ đọc không đạt 1.470 MB/s hoặc ghi không đạt 680 MB/s

Các mức này là thông số tối đa trong dual-port mode và điều kiện benchmark của hãng. Single-port, RAID, queue depth, workload, nhiệt độ hoặc giới hạn controller có thể làm kết quả thực tế thấp hơn.

SSD mất kết nối hoặc xuất hiện lỗi I/O

Nên kiểm tra connector, cáp, backplane, SAS expander, HBA/RAID controller, nguồn 5 V/12 V và firmware trước khi kết luận lỗi nằm trên SSD.

SSD xuất hiện media error hoặc cảnh báo sức khỏe

Cần đọc dữ liệu health bằng công cụ hỗ trợ SAS để đánh giá lỗi media, lượng dữ liệu đã ghi, nhiệt độ, thời gian hoạt động và tình trạng hao mòn NAND.

Quy trình khoanh vùng sự cố KIOXIA PM5-V 400GB KPM5XVUG400G

1. Kiểm tra tem SSD, xác nhận đúng model SIE KPM5XVUG400G và dung lượng 400GB.
2. Xác minh server hoặc storage enclosure có HBA/RAID controller hỗ trợ SAS.
3. Kiểm tra tray, connector, cáp và backplane, bảo đảm ổ được gắn chắc chắn.
4. Kiểm tra trạng thái link SAS và tốc độ thương lượng hiện tại.
5. Kiểm tra firmware SSD, HBA/RAID controller và SAS expander.
6. Đọc log I/O, media error và dữ liệu health của ổ bằng công cụ phù hợp.
7. Kiểm tra nguồn 5 V, 12 V và trạng thái Pin-3 Power Disable nếu ổ không khởi động.
8. Thử SSD trên một khay SAS tốt khác hoặc dùng SSD SAS tốt để kiểm tra ngược vị trí đang lỗi.
9. Kiểm tra hiệu năng với đúng chế độ port và workload trước khi kết luận SSD suy giảm tốc độ.
10. Nếu xác định lỗi thuộc SSD, kiểm tra sâu controller, NAND, mạch nguồn, PLP và bo mạch bằng thiết bị chuyên dụng.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Connector SAS trên SSD.
• Khay và backplane SAS.
• Cáp hoặc đường tín hiệu SAS.
• SAS expander.
• HBA hoặc RAID controller.
• Nguồn cấp 5 V và 12 V.
• Mạch quản lý nguồn trên SSD.
• Controller SSD.
• Chip BiCS FLASH TLC và mức hao mòn NAND.
• Các linh kiện thuộc hệ thống Power Loss Protection.
• Firmware SSD và firmware controller.
• Luồng gió và hệ thống tản nhiệt của chassis.

Những điểm dễ nhập sai về KIOXIA PM5-V 400GB KPM5XVUG400G

• Model SIE chính xác là KPM5XVUG400G.
• KPM51VUG400G là Base Model, không phải SIE.
• KPM5VVUG400G là SED, không phải SIE.
• KPM5WVUG400G là SED FIPS, không phải SIE.
• Bản 400GB 3 DWPD thuộc PM5-V Enterprise Mixed Use.
• Không nhầm với PM5-M 400GB vì PM5-M là dòng endurance khác và có mã model khác.
• Giao tiếp là SAS-3.0 12Gb/s, không phải SATA 6Gb/s.
• Ổ không sử dụng NVMe hoặc PCIe.
• Form factor là 2.5 inch, dày 15 mm.
• NAND hãng ghi là 64-layer BiCS FLASH TLC; không tự xác nhận eTLC như thông số chính thức.
• Đọc tuần tự bản 400GB là tối đa 1.470 MB/s, không lấy 2.100 MB/s của bản 800GB trở lên.
• Ghi tuần tự bản 400GB là tối đa 680 MB/s, không lấy 1.260 MB/s của bản 800GB.
• Random read bản 400GB là 180K IOPS, không lấy 270K IOPS của bản 800GB.
• Random write bản 400GB là 70K IOPS, không lấy 80K hoặc 120K IOPS của bản lớn hơn.
• 3 DWPD là chỉ số endurance, không phải tốc độ ghi.
• MultiLink SAS không đồng nghĩa với chuẩn SAS 24Gb/s.
• KIOXIA là thương hiệu hiện hành; Toshiba/Toshiba Memory là tên thường gặp trong dữ liệu lịch sử của dòng PM5.

FAQ – KIOXIA PM5-V 400GB KPM5XVUG400G

KPM5XVUG400G có dung lượng bao nhiêu?

Dung lượng hãng công bố là 400GB.

SSD này thuộc PM5-V hay PM5-M?

KPM5XVUG400G thuộc PM5-V Enterprise Mixed Use, có mức độ bền 3 DWPD.

PM5-V 400GB sử dụng SAS hay SATA?

Ổ sử dụng SAS-3.0 12Gb/s, không phải SATA.

Ổ có hỗ trợ dual-port không?

Có. PM5-V hỗ trợ single-port, dual-port và MultiLink SAS khi nền tảng tương thích.

Tốc độ đọc và ghi của bản 400GB là bao nhiêu?

Trong dual-port mode, đọc tuần tự tối đa 1.470 MB/s và ghi tuần tự tối đa 680 MB/s.

Random IOPS của PM5-V 400GB là bao nhiêu?

Đọc ngẫu nhiên 4 KiB tối đa 180K IOPS và ghi ngẫu nhiên tối đa 70K IOPS.

PM5-V 400GB có phải eTLC không?

Product Brief chính thức ghi 64-layer BiCS FLASH TLC. Đây là cách gọi nên ưu tiên khi nhập thông số.

SIE dùng để làm gì?

SIE là Sanitize Instant Erase và tùy chọn này hỗ trợ Crypto Erase theo tài liệu KIOXIA.

Có thể sử dụng ổ với controller SATA không?

Không. SSD SAS cần HBA, RAID controller hoặc storage platform hỗ trợ SAS.

PM5-V 400GB phù hợp với ứng dụng nào?

KIOXIA định vị PM5-V cho workload Mixed Use như media streaming, data warehousing và web server.

Kiểm tra, sửa chữa KIOXIA PM5-V 400GB KPM5XVUG400G tại Viện Máy Tính

KIOXIA PM5-V KPM5XVUG400G là SSD enterprise SAS 12Gb/s dung lượng 400GB, sử dụng 64-layer BiCS FLASH TLC, hỗ trợ dual-port, MultiLink SAS, Power Loss Protection và độ bền 3 DWPD. Khi kiểm tra cần xem xét đồng thời ổ và hạ tầng SAS của máy chủ.

Nếu SSD không được nhận, mất kết nối, thương lượng link thấp, báo lỗi I/O, suy giảm hiệu năng hoặc xuất hiện cảnh báo sức khỏe, các hạng mục có thể cần kiểm tra gồm connector SAS, backplane, SAS expander, HBA/RAID controller, nguồn 5 V/12 V, controller SSD, NAND, PLP và firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố SSD máy chủ KIOXIA PM5-V KPM5XVUG400G cùng các thành phần liên quan của hệ thống lưu trữ tùy tình trạng thực tế của thiết bị.

Hotline Viện Máy Tính: 0967891080
