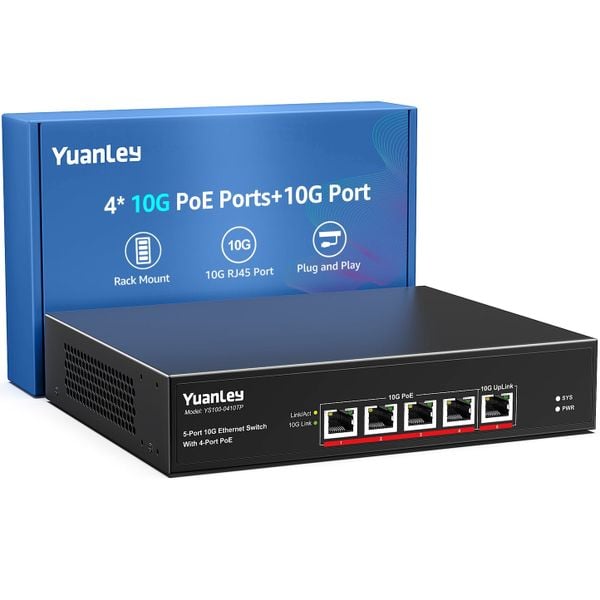

Switch PoE 10G 5 cổng Yuanley – 4 PoE + 1 uplink, 65W, 1G/2.5G/5G/10G

Switch PoE 10G 5 cổng Yuanley – 4 PoE + 1 uplink, 65W, 1G/2.5G/5G/10G

Giới thiệu tổng quan sản phẩm

Switch PoE 10G 5 cổng Yuanley là thiết bị mạng unmanaged, thuộc dòng switch 10GBase-T RJ45, được thiết kế cho các hệ thống vừa và nhỏ yêu cầu băng thông cao đồng thời cần cấp nguồn PoE cho thiết bị đầu cuối. Sản phẩm phù hợp với mạng văn phòng, hệ thống camera IP độ phân giải cao, access point Wi-Fi 6/6E/7, workstation, server và các ứng dụng cần uplink 10G cùng khả năng cấp nguồn PoE.

Switch cung cấp 4 cổng 10GBase-T hỗ trợ PoE và 1 cổng uplink 10G, tất cả đều là cổng RJ45, cho phép tận dụng hạ tầng cáp đồng sẵn có (Cat5e/Cat6/Cat6A/Cat7) mà không cần cáp quang hay module SFP+. Với chuẩn IEEE 802.3af/at và tổng công suất PoE 65W, switch có thể cấp nguồn cho nhiều camera IP, access point hoặc thiết bị mạng PoE khác, đồng thời duy trì băng thông 10G cho uplink và các kết nối nội bộ.

Thông số kỹ thuật

• Loại switch: Unmanaged (không cần cấu hình)

• Số cổng: 5 cổng 10GBase-T RJ45

  • 4 cổng PoE (10GBase-T)

  • 1 cổng uplink (10GBase-T)

• Chuẩn PoE:

  • IEEE 802.3af (PoE) – tối đa 15,4W/cổng

  • IEEE 802.3at (PoE+) – tối đa 30W/cổng

• Tổng công suất PoE: 65W (nguồn tích hợp)

• Tốc độ cổng:

  • 10/100/1000 Mbps (1G)

  • 2.5G / 5G

  • 10G (10GBase-T)

• Backplane bandwidth: ~100 Gbps, đủ cho 5 cổng 10G hoạt động full-duplex

• Chuyển mạch: Non-blocking switching fabric

• Bảng địa chỉ MAC: ~16K entries

• Bộ đệm (buffer): 4–8 MB (tùy model)

• Jumbo frame: Hỗ trợ khung lớn (đến 9K hoặc hơn)

• Kiểm soát dòng chảy: IEEE 802.3x Flow Control

• Kiểm soát tắc nghẽn: Back-pressure flow control (half-duplex)

• Nguồn cấp:

  • Built-in power (nguồn tích hợp)

  • Điện áp vào: 100–240V AC, 50/60 Hz

  • Công suất tiêu thụ tối đa: ~65W + overhead

• Làm mát: Quạt tản nhiệt hoặc tản nhiệt thụ động (tùy model), thiết kế luồng gió phù hợp tủ rack

• Kích thước:

  • Rackmount 1U, chiều rộng 19 inch (chuẩn tủ rack)

  • Chiều sâu ngắn gọn, phù hợp tủ mạng nhỏ

• Trọng lượng: ~2–3 kg (tùy model)

• Nhiệt độ hoạt động: 0–40°C

• Độ ẩm hoạt động: 10–90% (không ngưng tụ)

• Chứng nhận: CE, FCC, RoHS (tùy khu vực phân phối)

Đặc điểm nổi bật

5 cổng 10GBase-T RJ45 (4 PoE + 1 uplink)

Switch cung cấp 4 cổng 10GBase-T PoE và 1 cổng uplink 10G, tất cả đều là RJ45, sử dụng cáp đồng Cat5e/Cat6/Cat6A/Cat7. Thiết kế này giúp tận dụng lại hạ tầng cáp hiện có, dễ lắp đặt và phù hợp với khoảng cách đến 100m cho các tốc độ 1G/2.5G/5G/10G (tùy chất lượng cáp).

Hỗ trợ đa tốc độ 1G / 2.5G / 5G / 10G

Switch hỗ trợ auto-negotiation cho nhiều tốc độ: 10/100/1000 Mbps, 2.5G, 5G và 10G. Nhờ đó, thiết bị tương thích rộng với PC, server, NAS, camera, access point và switch khác, đồng thời cho phép nâng cấp dần từ mạng 1G lên 2.5G/5G/10G mà không cần thay toàn bộ hạ tầng.

Chuẩn PoE IEEE 802.3af/at, tổng 65W

Switch tuân thủ chuẩn IEEE 802.3af (PoE) và 802.3at (PoE+), với tổng công suất PoE 65W. Thiết bị có thể cấp nguồn cho 4 camera IP (10–15W/camera), 2–3 access point Wi-Fi 6/6E (15–25W/AP) hoặc kết hợp nhiều loại thiết bị PoE khác. Hệ thống tự động phát hiện thiết bị hỗ trợ PoE và chỉ cấp nguồn cho cổng có kết nối, giúp tiết kiệm điện và tăng độ an toàn.

Unmanaged – Plug & Play

Thuộc loại unmanaged, switch không yêu cầu cấu hình qua web hay CLI. Người dùng chỉ cần cắm điện và cáp là thiết bị hoạt động ngay, tự động nhận diện tốc độ, chế độ duplex và PoE. Đây là giải pháp phù hợp cho người dùng không chuyên, hệ thống nhỏ không yêu cầu VLAN, QoS phức tạp và các dự án cần triển khai nhanh, tiết kiệm chi phí.

Hiệu năng cao, non-blocking switching

Với backplane bandwidth ~100 Gbps và kiến trúc non-blocking, switch không gây nghẽn cổ chai khi nhiều cổng truyền dữ liệu cùng lúc. Hỗ trợ jumbo frame giúp tăng hiệu suất truyền file lớn, video và sao lưu dữ liệu. Thiết bị đáp ứng tốt cho mạng nội bộ tốc độ cao, truyền video 4K/8K từ camera IP và kết nối NAS, server 10G cho workstation.

Thiết kế rackmount 1U, nguồn tích hợp

Switch có thiết kế rackmount 1U, chiều rộng 19 inch, phù hợp lắp vào tủ mạng chuẩn. Nguồn tích hợp giúp giảm dây nhợ, không cần adapter ngoài. Luồng gió được tối ưu cho tủ rack, phù hợp lắp trong phòng server nhỏ hoặc tủ mạng văn phòng.

An toàn và bảo vệ

Switch tích hợp các tính năng bảo vệ quá dòng, quá nhiệt và chống ngắn mạch trên cổng PoE. Thiết bị tự ngắt PoE khi phát hiện thiết bị không tương thích, giúp giảm rủi ro hư hỏng do nguồn điện và tăng độ tin cậy khi vận hành lâu dài.

Ứng dụng phù hợp

Switch PoE 10G 5 cổng Yuanley phù hợp với:

• Mạng doanh nghiệp nhỏ, văn phòng cần băng thông 10G

• Hệ thống camera IP độ phân giải cao (4K/8K) cần PoE và uplink 10G

• Access point Wi-Fi 6/6E/7 cần 2.5G/5G/10G và PoE+

• Kết nối workstation, server, NAS 10G trong mạng nội bộ

• Làm switch truy cập (access switch) cho mạng 10G

• Hệ thống yêu cầu plug & play, không cần cấu hình phức tạp

Lưu ý khi lắp và sử dụng

Trước khi lắp, nên kiểm tra nguồn điện đúng 100–240V AC, 50/60 Hz; cáp mạng đạt chuẩn Cat5e/Cat6/Cat6A cho 1G/2.5G/5G/10G; thiết bị đầu cuối có hỗ trợ PoE theo chuẩn 802.3af/at và tổng công suất PoE không vượt quá 65W.

Sau khi lắp, nên kiểm tra đèn trạng thái cổng (link, speed, PoE), tốc độ kết nối thực tế, nhiệt độ switch khi hoạt động liên tục và quạt tản nhiệt (nếu có) hoạt động bình thường.

Dấu hiệu switch cần được kiểm tra

Switch nên được kiểm tra khi xuất hiện một số cổng không lên link hoặc tốc độ thấp hơn mong đợi, thiết bị PoE không nhận nguồn hoặc nhận không đủ, switch nóng bất thường, quạt kêu to hoặc không quay, mất kết nối liên tục, mạng chập chờn hoặc đèn trạng thái báo lỗi. Các triệu chứng này có thể liên quan đến cáp mạng kém chất lượng, nguồn điện không ổn định, thiết bị PoE không tương thích chuẩn hoặc lỗi phần cứng switch.

Dịch vụ kiểm tra và hỗ trợ kỹ thuật tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra, lắp đặt và tối ưu switch mạng như Yuanley 5-port 10G PoE, tập trung vào khả năng kết nối, PoE và tương thích với camera, access point, server, NAS. Các hạng mục hỗ trợ gồm kiểm tra nguồn điện, dây nguồn, tiếp đất; kiểm tra cáp mạng (chất lượng, chuẩn, độ dài); kiểm tra tốc độ kết nối thực tế (1G/2.5G/5G/10G); kiểm tra cấp nguồn PoE cho từng cổng; kiểm tra nhiệt độ, quạt tản nhiệt khi hoạt động liên tục; tư vấn sơ đồ mạng và vị trí lắp switch trong tủ rack.

Nếu hệ thống có cổng không lên link, PoE lỗi, mạng chập chờn, kỹ thuật viên sẽ kiểm tra đồng thời cáp mạng, đầu bấm, patch panel; nguồn điện, chất lượng điện lưới; thiết bị đầu cuối (camera, AP, PC, NAS) và switch (cổng, nguồn, mainboard).

Quy trình kiểm tra tại Viện Máy Tính

• Kiểm tra ngoại quan: Đánh giá switch, cổng, đèn báo, quạt.

• Kiểm tra nguồn: Test điện áp, dòng tiêu thụ, chất lượng nguồn.

• Kiểm tra kết nối: Test tốc độ từng cổng (1G/2.5G/5G/10G).

• Kiểm tra PoE: Test cấp nguồn cho thiết bị PoE thực tế.

• Kiểm tra nhiệt & quạt: Đo nhiệt độ, kiểm tra quạt tản nhiệt.

• Tư vấn xử lý: Xác định nguyên nhân lỗi cáp, nguồn, PoE, switch và phương án xử lý phù hợp.

Kết luận

Switch PoE 10G 5 cổng Yuanley là thiết bị mạng unmanaged phù hợp với các hệ thống cần băng thông 10G và cấp nguồn PoE cho camera, access point hoặc thiết bị mạng khác. Với 4 cổng 10GBase-T PoE + 1 cổng uplink 10G, chuẩn IEEE 802.3af/at, tổng công suất 65W, switch đáp ứng tốt nhu cầu mạng nhỏ vừa, hệ thống camera độ phân giải cao và mạng doanh nghiệp có hạ tầng 10G.

Thiết kế rackmount 1U, nguồn tích hợp và hỗ trợ đa tốc độ 1G/2.5G/5G/10G giúp switch dễ lắp đặt, tương thích rộng và dễ nâng cấp. Để hệ thống vận hành ổn định, nên kiểm tra chất lượng cáp mạng, nguồn điện và tổng công suất PoE của thiết bị đầu cuối. Khi mạng chập chờn, cổng không lên link, PoE lỗi hoặc switch nóng bất thường, việc kiểm tra cáp, nguồn, thiết bị đầu cuối và switch sẽ giúp xác định nguyên nhân chính xác hơn.

Viện Máy Tính hỗ trợ kiểm tra, lắp đặt, tối ưu switch PoE 10G Yuanley, đồng thời tư vấn khả năng tương thích linh kiện theo từng ứng dụng mạng.
