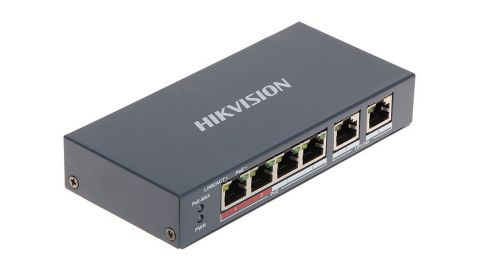

Đánh Giá Chi Tiết Switch PoE Camera HIKVISION DS-3E0106P-E/M: Giải Pháp Cấp Nguồn & Truyền Dẫn Siêu Xa 300m Cho Hệ Thống Camera IP

Trong việc lắp đặt và triển khai hệ thống camera giám sát IP tại nhà xưởng, tòa nhà, biệt thự hay các dự án giám sát an ninh ngoài trời, việc phải thi công dây nguồn riêng biệt cho từng mắt camera thường tốn kém nhiều chi phí và nhân công. Để tối ưu hóa giải pháp kết nối, tập đoàn thiết bị an ninh hàng đầu thế giới Hikvision đã cho ra đời dòng Switch PoE chuyên dụng cho camera HIKVISION DS-3E0106P-E/M (6 cổng 10/100Mbps). Sở hữu 4 cổng cấp nguồn PoE chuẩn IEEE 802.3af/at, 2 cổng Uplink RJ45 tốc độ cao, chế độ truyền dẫn siêu xa lên tới 300 mét cùng khả năng chống sét lan truyền chuẩn công nghiệp 6KV, DS-3E0106P-E/M là sự đầu tư tiết kiệm và tin cậy nhất cho mọi hệ thống giám sát an ninh.

Bài đánh giá chi tiết dưới đây sẽ bóc tách toàn diện các tính năng vượt trội về công nghệ cấp nguồn PoE thông minh, chế độ Extend truyền xa 300m, chuẩn bảo vệ chống sét 6KV và tính ứng dụng thực tế của HIKVISION DS-3E0106P-E/M.

1. Thiết Kế Vỏ Kim Loại Nguyên Khối & Độ Bền Chuẩn Công Nghiệp

1.1. Khung vỏ hợp kim tản nhiệt tự nhiên, không quạt (Fanless)

Hikvision DS-3E0106P-E/M được bảo vệ bởi lớp vỏ sắt sơn tĩnh điện màu đen mờ chống gỉ sét và chống nhiễu từ trường cực tốt. Kích thước vô cùng nhỏ gọn (145 x 68.45 x 25.6 mm) cùng trọng lượng nhẹ (~230g) giúp thiết bị dễ dàng lắp đặt bên trong các tủ điện ngoài trời, tủ rack kỹ thuật hoặc đặt trên bàn làm việc. Thiết kế không quạt (Fanless) với các khe tản nhiệt bố trí hai bên hông giúp máy hoạt động êm ái tuyệt đối 24/7 và hạn chế tối đa bụi bẩn tích tụ bên trong bo mạch.

1.2. Khả năng chống sét lan truyền chuẩn 6KV

Một điểm cộng lớn của dòng switch chuyên dụng camera Hikvision là tính năng chống sét lan truyền lên đến 6KV (Surge Protection) trên tất cả các cổng RJ45. Đây là trang bị cực kỳ quan trọng giúp bảo vệ switch và toàn bộ hệ thống camera IP khi lắp đặt ngoài trời, giảm thiểu tối đa rủi ro cháy chập do sét đánh gián tiếp hoặc xung điện từ lưới điện dao động.

2. Công Nghệ Cấp Nguồn PoE Thông Minh (4 Cổng PoE + 2 Cổng Uplink)

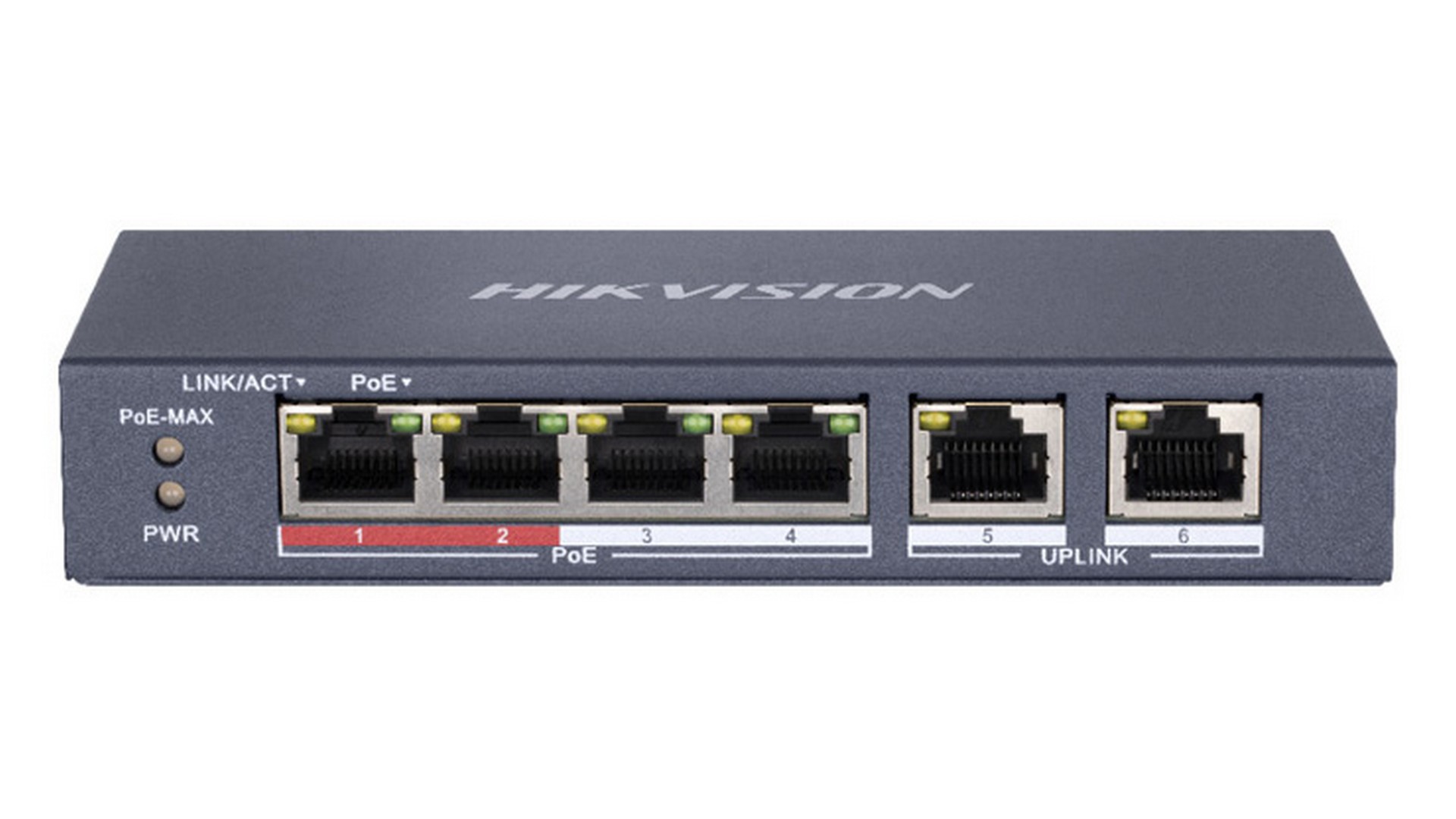

2.1. Cấu hình cổng tối ưu: 4 Cổng PoE + 2 Cổng Uplink

Thiết bị sở hữu tổng cộng 6 cổng Fast Ethernet 10/100 Mbps:

• Cổng 1 đến 4: Cổng RJ45 hỗ trợ cấp nguồn PoE chuẩn IEEE 802.3af (tối đa 15.4W/cổng) và IEEE 802.3at (tối đa 30W/cổng). Vừa truyền tín hiệu hình ảnh vừa cấp nguồn điện trực tiếp cho camera IP chỉ qua 1 sợi cáp mạng duy nhất (Cat5e / Cat6).
• Cổng 5 và 6 (Uplink): 2 cổng RJ45 thuần dữ liệu, cho phép kết nối đồng thời với đầu ghi hình NVR và đường truyền mạng Internet (hoặc switch trung tâm) mà không làm mất đi một cổng PoE nào dành cho camera.

2.2. Tổng công suất nguồn PoE 35W

DS-3E0106P-E/M có tổng công suất cấp nguồn PoE (PoE Power Budget) đạt 35W (với nguồn Adapter ngoài). Mức công suất này đáp ứng hoàn hảo nhu cầu cấp nguồn đồng thời cho 4 camera IP thân trụ/bán cầu có tích hợp hồng ngoại nhìn đêm hoạt động ổn định.

2.3. Cấp nguồn 8 lõi độc quyền (8-Pin Power Supply)

Khác với các dòng switch PoE thông thường chỉ sử dụng 4 sợi để cấp nguồn, Hikvision trang bị công nghệ cấp nguồn trên cả 8 lõi dây mạng. Công nghệ này giúp giảm đáng kể mức suy hao điện áp trên đường dây dài, đảm bảo nguồn điện cấp cho camera luôn ổn định, tránh hiện tượng camera bị tắt ngấm khi bật đèn hồng ngoại công suất cao vào ban đêm.

3. Chế Độ Mở Rộng Truyền Xa 300 Mét & Ưu Tiên Cổng VIP

3.1. Chế độ Extend Mode: Khoảng cách truyền dẫn lên đến 300 mét

Ở chế độ thông thường, chuẩn mạng Ethernet bị giới hạn ở khoảng cách 100m. Tuy nhiên, khi gạt nút Extend trên thân máy sang vị trí BẬT, cổng 1 và 2 (hoặc cả 4 cổng PoE tùy theo phiên bản cáp mạng) sẽ tự động hạ tốc độ xuống 10 Mbps để gia tăng khoảng cách truyền dẫn tín hiệu và cấp nguồn PoE lên tới 300 mét (khi sử dụng cáp mạng UTP/STP chất lượng cao của Hikvision). Tính năng này giúp tiết kiệm hàng triệu đồng chi phí mua thêm thiết bị lặp (Repeater) hoặc kéo đường dây cáp quang phức tạp.

3.2. Cổng ưu tiên VIP (High Priority Ports)

Cổng số 1 và 2 được định danh là các cổng ưu tiên VIP với băng thông đảm bảo. Khi hệ thống mạng xảy ra hiện tượng nghẽn lưu lượng đột ngột, switch sẽ tự động ưu tiên truyền tải dữ liệu hình ảnh của các camera ở vị trí trọng yếu này, loại bỏ hoàn toàn tình trạng mất khung hình (drop frame) hoặc hình ảnh bị giật lag.

4. Khả Năng Tự Phục Hồi Lỗi IPC (PoE Watchdog) & Cắm Là Chạy (Plug & Play)

Thiết bị hỗ trợ tính năng PoE Watchdog thông minh: switch liên tục giám sát trạng thái hoạt động của camera IP kết nối. Khi phát hiện camera bị treo, đơ tín hiệu do sự cố phần mềm, switch sẽ tự động ngắt nguồn PoE và tái khởi động lại camera đó mà không cần kỹ thuật viên phải trực tiếp đến tận nơi rút nguồn.

DS-3E0106P-E/M là dòng thiết bị Unmanaged Switch (không cần quản trị), hoạt động theo cơ chế Plug-and-Play: tự động nhận diện thiết bị nhận nguồn PoE, tự động đảo cáp MDI/MDIX và tự đàm phán tốc độ kết nối mà không cần cấu hình phức tạp.

5. Bảng Thông Số Kỹ Thuật Chi Tiết (Specifications)

• Loại thiết bị: Switch PoE chuyên dụng cho hệ thống camera giám sát IP (Unmanaged PoE Switch).
• Thương hiệu: HIKVISION.
• Model: DS-3E0106P-E/M.
• Tổng số cổng: 6 cổng RJ45 10/100 Mbps (4 cổng PoE + 2 cổng Uplink).
• Chuẩn PoE hỗ trợ: IEEE 802.3af, IEEE 802.3at.
• Công suất cấp nguồn mỗi cổng: Tối đa 30W / cổng.
• Tổng công suất PoE (PoE Budget): 35 W.
• Khoảng cách truyền tín hiệu: 100 mét (Chế độ Standard) / Lên đến 300 mét (Chế độ Extend).
• Công nghệ cấp nguồn: Cấp nguồn trên 8 lõi dây mạng (8-pin power supply).
• Băng thông chuyển mạch (Switching Capacity): 1.2 Gbps.
• Tốc độ chuyển tiếp gói tin (Packet Forwarding Rate): 0.893 Mpps.
• Bảng địa chỉ MAC: 4K entries.
• Chuẩn chống sét lan truyền: 6 KV Surge Protection.
• Nguồn điện hoạt động: 48 VDC, 0.8 A (thông qua Adapter ngoài đi kèm).
• Vỏ máy: Vỏ kim loại tản nhiệt tự nhiên không quạt (Fanless).
• Kích thước: 145 x 68.45 x 25.6 mm.
• Trọng lượng: Khoảng 230 g.

6. Ứng Dụng Thực Tế Của HIKVISION DS-3E0106P-E/M

• Hệ thống camera gia đình, biệt thự, nhà phố: Cấp nguồn cho 4 camera IP (trong nhà và ngoài trời), truyền tín hiệu về đầu ghi NVR đặt tại phòng khách gọn gàng.
• Cửa hàng bán lẻ, shop thời trang, nhà thuốc: Triển khai nhanh hệ thống camera an ninh không cần đi dây điện lằng nhằng, đảm bảo tính thẩm mỹ cao.
• Nhà xưởng, kho bãi & Bãi đỗ xe: Sử dụng chế độ Extend 300m để kéo camera quan sát ở các góc xa của khuôn viên nhà máy mà không cần nối thêm switch trung gian.
• Văn phòng công ty, lớp học: Kết nối đồng thời camera giám sát và các thiết bị mạng IP nội bộ an toàn.

7. Dịch Vụ Sửa Chữa Và Bảo Hành Thiết Bị Mạng Hikvision Chuyên Nghiệp

Dù được trang bị tính năng chống sét và vỏ kim loại bền bỉ, nhưng khi hoạt động 24/7 trong môi trường ngoài trời ẩm thấp, bụi bặm hoặc bị sét đánh trực diện vượt ngưỡng, switch PoE Hikvision DS-3E0106P-E/M vẫn có thể gặp phải một số hư hỏng như: Cháy nổ IC nguồn PoE dẫn đến mất nguồn cấp cho camera, chết cổng RJ45 do xung điện lan truyền qua dây mạng, lỗi chập Adapter nguồn ngoài 48V, hoặc đèn LED cổng chỉ sáng đứng nhưng không truyền được tín hiệu dữ liệu hình ảnh.

Để đảm bảo hệ thống an ninh giám sát không bị gián đoạn, quý khách hàng không nên tự ý can thiệp hàn bo mạch nguồn nếu không có chuyên môn điện tử. Mọi nhu cầu kiểm tra, sửa chữa cổng PoE, thay thế linh kiện IC chính hãng Hikvision, thay Adapter 48V zin hoặc bảo dưỡng hệ thống switch camera, xin vui lòng mang thiết bị đến Trung tâm bảo hành Viện Máy Tính.

Với đội ngũ kỹ sư chuyên sâu về thiết bị an ninh, mạng CCTV cùng kho linh kiện Hikvision chính hãng sẵn có, chúng tôi cam kết quy trình chẩn đoán chuẩn xác, sửa chữa nhanh chóng và phục hồi 100% hiệu năng cho thiết bị của bạn. Quý doanh nghiệp, nhà thầu thi công camera cần tư vấn giải pháp mạng, mua thiết bị số lượng lớn hoặc nhận báo giá sửa chữa linh kiện chính hãng, xin vui lòng gọi trực tiếp đến Hotline 0967891080. Trung tâm bảo hành Viện Máy Tính luôn sẵn sàng là đối tác kỹ thuật tin cậy hàng đầu cho các công trình an ninh của bạn!
