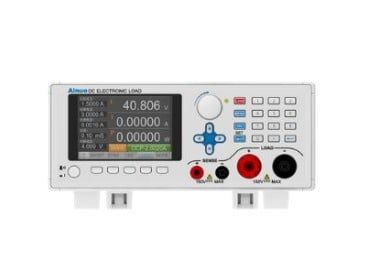

Tải Điện Tử DC Ainuo AN23511V2(F) 150V/30A/150W – Electronic Load Lập Trình

Ainuo AN23511V2(F) là tải điện tử DC công suất nhỏ thuộc dòng AN23500(F), được thiết kế để mô phỏng tải cho nguồn DC, adapter, bộ sạc, pin, nguồn server, nguồn viễn thông và nhiều thiết bị điện tử công suất. Model có giới hạn điện áp 150V, dòng 30A và công suất hấp thụ tối đa 150W, kết hợp khả năng đo điện áp, dòng và công suất với độ chính xác cao.

AN23511V2(F) tích hợp bốn chế độ tải cơ bản gồm Constant Current – CC, Constant Voltage – CV, Constant Resistance – CR và Constant Power – CP. Ngoài các chế độ cơ bản, nền tảng AN23500(F) còn hỗ trợ Dynamic Load tới 25kHz, Battery Test, LED Mode, LIST, AUTO Test, mô phỏng ngắn mạch, kiểm tra điểm bảo vệ quá dòng của nguồn, Remote Sense và ngõ I-Monitor dạng BNC.

Theo trang quốc tế chính hãng Ainuo, model được ghi AN23511 V2(F) với cấu hình 150V/30A/150W, kích thước dạng half-width 2U. Trong bảng kỹ thuật trên website Ainuo Trung Quốc, model được trình bày là AN23511V2. Không nên tự suy đoán ý nghĩa hậu tố “F” nếu tài liệu hoặc nhãn máy thực tế không giải thích; khi nhập sản phẩm nên giữ nguyên mã AN23511V2(F) theo cấu hình thương mại được cung cấp.

Thông số kỹ thuật Ainuo AN23511V2(F)

• Thương hiệu: Ainuo Instruments
• Model thương mại: AN23511V2(F)
• Series: AN23500(F)
• Loại thiết bị: DC Electronic Load – tải điện tử một chiều
• Điện áp tối đa: 150V
• Dòng tối đa: 30A
• Công suất hấp thụ tối đa: 150W
• Chế độ tải cơ bản: CC / CV / CR / CP
• Chế độ nâng cao: Soft Start, Loading/Unloading, CC+CV, CR+CV, Battery, LED, Dynamic, LIST, AUTO
• Dynamic Frequency: 0–25kHz
• Tốc độ thay đổi dòng: tới 2,5A/µs theo specification series
• Khoảng thời gian Dynamic: 20µs–999999ms
• Độ phân giải thời gian Dynamic: 20µs
• Current Soft-start Time: 0–999999ms
• LIST: tối đa 8 nhóm, 200 bước mỗi nhóm
• Thời gian mỗi bước LIST: 0–100 giây
• AUTO Test: hỗ trợ No-load, CC, CV, CP, CR và Short Circuit
• Remote Sense: Có
• I Monitor: ngõ analog BNC 0–5,5V tương ứng 0 tới dòng cực đại
• Giao tiếp tiêu chuẩn: RS232
• Giao tiếp tùy chọn: RS485
• Bảo vệ: OVP, OCP, OTP, OPP, RVP, SSP
• Nhiệt độ hoạt động: 0–40°C
• Nhiệt độ lưu trữ: -25–70°C
• Kích thước W × H × D: 213 × 88 × 401mm
• Kiểu chassis: half-width, 2U
• Khối lượng AN23511V2: khoảng 6,6kg

Thông số chế độ Constant Current – CC

• Dải thấp: 0–3A
• Dải cao: 0–30A
• Setting Resolution dải 3A: 0,1mA
• Setting Resolution dải 30A: 1mA
• CC Setting Accuracy: 0,03% + 0,05% F.S.

CC là một trong những chế độ được sử dụng phổ biến nhất trên tải điện tử. Khi đặt 2A, AN23511V2(F) sẽ cố gắng điều chỉnh phần tử công suất để hút dòng gần mức 2A từ nguồn đang thử, miễn điện áp, dòng và công suất vẫn nằm trong vùng hoạt động cho phép.

Chế độ này phù hợp để kiểm tra adapter, bộ nguồn DC, nguồn server và battery discharge. Với pin, việc hút dòng không đổi còn cho phép đánh giá thời gian xả và dung lượng theo Ah.

Thông số chế độ Constant Voltage – CV

• Dải thấp: 0,1–20V
• Dải cao: 0,1–150V
• Setting Resolution dải 20V: 1mV
• Setting Resolution dải 150V: 10mV
• CV Setting Accuracy: 0,03% + 0,02% F.S.

Trong CV Mode, tải thay đổi dòng hút nhằm duy trì điện áp đầu vào ở giá trị thiết lập. Chế độ này có thể được sử dụng trong các bài thử nguồn có đặc tính giới hạn hoặc những ứng dụng mô phỏng tải cần clamp điện áp tại một điểm xác định.

Constant Resistance – CR

• Dải điện trở: 0,03–99,999Ω
• Dải điện trở: 100–999,99Ω
• Dải điện trở: 1000–9999,9Ω
• Setting Resolution: 0,001Ω / 0,01Ω / 0,1Ω tương ứng từng dải
• Accuracy: Vin/Rset × 0,2% + 0,2% I F.S. theo bảng hãng

Ainuo quy định specification CR áp dụng khi giá trị điện áp và dòng đầu vào đạt ít nhất 10% full scale. Chế độ CR mô phỏng một điện trở điện tử có giá trị cài đặt, giúp kiểm tra nguồn trong điều kiện tải gần đặc tính điện trở.

Constant Power – CP

• Dải công suất: 100W / 150W
• Setting Resolution: 1mW / 10mW
• Accuracy: 0,1% + 0,1% F.S.

Trong CP Mode, tải thay đổi dòng theo điện áp để duy trì mức công suất được thiết lập. Chức năng này hữu ích khi mô phỏng các thiết bị có xu hướng lấy công suất gần cố định từ nguồn, hoặc khi đánh giá khả năng cung cấp power của bộ chuyển đổi.

150V, 30A và 150W không phải ba giá trị sử dụng đồng thời

Đây là điểm rất dễ nhập sai với AN23511V2(F). Thiết bị có giới hạn điện áp 150V, giới hạn dòng 30A nhưng tổng công suất hấp thụ chỉ 150W. Vì vậy không được tính 150V × 30A rồi mô tả tải có công suất 4500W.

Mọi điểm vận hành thực tế phải nằm trong giới hạn công suất và vùng làm việc của tải. Ví dụ về mặt giới hạn công suất đơn thuần, khi điện áp lên tới 150V thì 150W tương ứng khoảng 1A; còn khi dòng đạt 30A thì mức điện áp tương ứng với 150W chỉ khoảng 5V. Khi thử nghiệm thực tế vẫn phải tuân thủ safe operating area và các giới hạn mà thiết bị hiển thị.

Đo điện áp hai dải 20V/150V

• Voltage Measurement Range: 0–20V / 0–150V
• Resolution: 1mV / 10mV
• Measurement Accuracy: 0,015% + 0,03% F.S.

Việc chia thành hai dải cho phép AN23511V2(F) duy trì độ phân giải tốt hơn khi đo nguồn điện áp thấp thay vì luôn sử dụng full scale 150V. Đây là một trong các đặc điểm Ainuo nhấn mạnh ở phần đo chính xác cao.

Đo dòng hai dải 3A/30A

• Current Measurement Range: 0–3A / 0–30A
• Resolution dải 3A: 0,01mA
• Resolution dải 30A: 0,1mA
• Accuracy dải thấp: 0,03% + 0,05% F.S.
• Accuracy dải cao: 0,03% + 0,08% F.S.

Cần phân biệt độ chính xác đo dòng với độ chính xác thiết lập CC. Bảng Ainuo ghi CC setting accuracy 0,03% + 0,05% F.S., trong khi phần current measurement của dải cao 30A có specification 0,03% + 0,08% F.S.

Đo công suất

• Power Measurement Range: 100W / 150W
• Resolution: 1mW / 10mW
• Accuracy: 0,1% + 0,1% F.S.

Specification đo công suất được Ainuo quy định khi điện áp và dòng đầu vào đạt ít nhất 10% full scale. Do đó không nên áp dụng trực tiếp accuracy này cho mọi mức tín hiệu rất nhỏ nằm sát 0V hoặc 0A.

Dynamic Load tới 25kHz

AN23500(F) tích hợp chế độ CCD Dynamic Test với tần số thay đổi tải lên tới 25kHz. Thiết bị hỗ trợ Continuous, Pulse và Trigger, cho phép cài hai mức dòng, thời gian tải cũng như quá trình tăng và giảm dòng.

Ainuo công bố tốc độ thay đổi dòng tới 2,5A/µs, thời gian 20µs–999999ms và độ phân giải thời gian 20µs. Chế độ Dynamic đặc biệt hữu ích khi kiểm tra transient response của nguồn DC, ví dụ quan sát mức sụt hoặc overshoot điện áp khi tải chuyển nhanh từ dòng thấp sang dòng cao.

Thiết bị còn cung cấp phép đo điện áp peak-to-peak trong quá trình dynamic loading với sampling frequency tới 25kHz theo mô tả của hãng.

Battery Mode – kiểm tra xả pin

BATY Mode được Ainuo thiết kế dành cho phép thử dung lượng pin. Tải có thể xả pin theo Constant Current và người dùng thiết lập threshold voltage làm điều kiện dừng.

Khi voltage của pin giảm tới ngưỡng đã đặt, tải tự ngừng hút dòng để hạn chế tình trạng xả quá sâu. Kết quả hiển thị dung lượng xả theo Ah. Chế độ này cũng có thể sử dụng với supercapacitor và các ứng dụng discharge tương tự.

LED Mode

AN23511V2(F) thuộc series có LED Load Mode nhằm mô phỏng đặc tính tải của LED. Dòng gần như bằng 0 trước vùng dẫn và tăng theo đặc tuyến volt-ampere khi điện áp vượt ngưỡng tương ứng.

Chức năng này phù hợp để kiểm tra LED driver mà không cần dùng trực tiếp một dải LED thật, giúp giảm vấn đề ánh sáng mạnh và sự thay đổi thông số giữa các LED vật lý.

LIST Mode và AUTO Test

LIST Mode cho phép tạo tối đa 8 nhóm dữ liệu, mỗi nhóm tới 200 bước. Mỗi bước có thời gian thực thi 0–100 giây. Người dùng có thể tạo profile tải thay đổi theo thời gian để kiểm tra nguồn server, nguồn viễn thông, battery discharge hoặc các ứng dụng tải hỗn hợp.

AUTO Mode cho phép kết hợp các trạng thái No-load, CC, CV, CP, CR và Short Circuit, đồng thời kiểm tra và so sánh các đại lượng dòng, điện áp, công suất và điện trở. Ainuo công bố delay test time có thể thiết lập 0,2–100 giây.

Remote Sense giảm sai số do dây tải

Khi AN23511V2(F) hút dòng lớn, dây kết nối giữa tải và nguồn DUT có thể tạo sụt áp đáng kể. Nếu chỉ đo tại terminal tải, giá trị voltage có thể thấp hơn điện áp thực ngay tại nguồn được thử.

Remote Sense sử dụng đường đo riêng tại DUT để giảm ảnh hưởng của sụt áp trên dây công suất. Ainuo bố trí terminal SENSE ở phía trước nhằm thuận tiện cho các bài thử yêu cầu độ chính xác voltage cao.

I-Monitor BNC theo dõi dạng sóng dòng

AN23500(F) có ngõ Current Monitor dạng BNC. Ngõ này xuất tín hiệu analog khoảng 0–5,5V tương ứng với 0 tới dòng cực đại của tải.

Người dùng có thể kết nối I-Monitor với oscilloscope hoặc voltmeter ngoài để theo dõi dạng sóng dòng theo thời gian thực mà không cần thêm current probe riêng trong một số phép đo.

Kiểm tra OCP của nguồn DUT

Ngoài việc bản thân tải có các mạch bảo vệ, AN23500(F) còn có chế độ hỗ trợ kiểm tra điểm Over Current Protection của nguồn đang thử.

Người dùng thiết lập điều kiện tải và threshold voltage. Khi tải phát hiện voltage giảm tới hoặc thấp hơn ngưỡng, quá trình tải dừng và thiết bị hiển thị dòng tại thời điểm nguồn DUT đi vào trạng thái bảo vệ. Chức năng này giúp xác định điểm OCP của bộ nguồn một cách có hệ thống hơn so với tăng tải thủ công.

Hệ thống bảo vệ của AN23511V2(F)

• OVP: Over Voltage Protection
• OCP: Over Current Protection
• OTP: Over Temperature Protection
• OPP: Over Power Protection
• RVP: Reverse Voltage/Reverse Connection Protection
• SSP: SENSE Protection

Thiết bị còn tích hợp mạch thu thập nhiệt độ và điều khiển quạt thay đổi tốc độ. Tuy nhiên các lớp protection không thay thế việc kiểm tra đúng cực tính, giới hạn 150V/30A/150W và khả năng chịu tải của dây kết nối trước khi bắt đầu phép thử.

RS232 tiêu chuẩn, RS485 tùy chọn

Trang chính hãng Ainuo xác nhận RS232 là giao tiếp tiêu chuẩn của AN23500(F), trong khi RS485 là tùy chọn. Vì vậy không nên mặc định mọi AN23511V2(F) đều đã được lắp RS485.

Khả năng giao tiếp hỗ trợ tích hợp tải điện tử vào hệ thống kiểm tra tự động, quy trình sản xuất hoặc các bài test phải thay đổi mức tải nhiều lần theo chương trình.

Ứng dụng của Ainuo AN23511V2(F)

• Kiểm tra switching power supply: đánh giá regulation, transient và protection.
• Nguồn server và viễn thông: tạo profile tải tĩnh hoặc động.
• Adapter và charger: kiểm tra output ở các mức tải khác nhau.
• Pin: kiểm tra phóng điện và tính dung lượng Ah.
• LED Driver: sử dụng LED Mode mô phỏng tải.
• Điện tử ô tô: thử fuse, control box và các module DC phù hợp.
• Relay: mô phỏng tải trong các bài kiểm tra điều khiển.
• DC Power Supply: xác định khả năng tải, OCP và transient response.
• R&D/ATE: tự động hóa phép thử qua RS232 hoặc RS485 tùy chọn.

Những lỗi Ainuo AN23511V2(F) có thể gặp

Các biểu hiện dưới đây là những sự cố có thể phát sinh do tải vượt giới hạn, đấu ngược cực tính, quá nhiệt, quạt, linh kiện công suất, current sense, firmware hoặc giao tiếp. Đây không phải khẳng định Ainuo AN23511V2(F) có lỗi thiết kế.

Máy lên nguồn nhưng không hút dòng

Cần kiểm tra trạng thái Load ON/OFF, chế độ CC/CV/CR/CP, giá trị setting, voltage của DUT và trạng thái protection trước khi kiểm tra tầng công suất.

Không đạt được 30A

Cần kiểm tra công suất thực tế. AN23511V2(F) chỉ hấp thụ tối đa 150W nên không thể hút 30A ở điện áp cao. Ngoài ra cần kiểm tra dây tải, terminal và khả năng cấp dòng của DUT.

Tải báo OPP hoặc tự ngắt

Kiểm tra tích V × I của điểm vận hành. Nếu yêu cầu vượt 150W, OPP hoặc giới hạn công suất có thể kích hoạt để bảo vệ tầng công suất.

Đo điện áp thấp hơn tại DUT

Ở dòng cao, dây dẫn có thể gây sụt áp. Nên sử dụng Remote Sense đúng cách nếu phép thử yêu cầu độ chính xác điện áp tại nguồn DUT.

Dynamic Test cho dạng sóng bất thường

Cần kiểm tra thời gian high/low, rise/fall setting, giới hạn công suất, dây nối và khả năng transient của DUT. Không nên mặc định mọi overshoot đều xuất phát từ tải điện tử.

Thiết bị quá nóng hoặc quạt chạy mạnh

AN23511V2(F) tiêu tán năng lượng tải thành nhiệt. Cần kiểm tra khe gió, bụi, quạt và mức công suất đang hấp thụ. OTP có thể kích hoạt khi nhiệt độ bên trong vượt giới hạn bảo vệ.

Không giao tiếp được RS232/RS485

Kiểm tra đúng loại cổng, cáp, baud rate, address và cấu hình phần mềm. RS485 là tùy chọn nên phải xác nhận máy thực tế có phần cứng này trước.

Quy trình khoanh vùng sự cố Ainuo AN23511V2(F)

• Bước 1: xác nhận đúng model AN23511V2(F), 150V/30A/150W.
• Bước 2: kiểm tra nguồn cấp và quá trình khởi động thiết bị.
• Bước 3: thử CC Mode với nguồn DC giới hạn dòng ở mức thấp.
• Bước 4: kiểm tra hai range dòng 3A/30A và hai range voltage 20V/150V.
• Bước 5: so sánh voltage/current measurement với thiết bị tham chiếu.
• Bước 6: thử CV, CR và CP trong vùng công suất an toàn.
• Bước 7: kiểm tra Remote Sense khi tải dòng lớn.
• Bước 8: kiểm tra Dynamic Load ở tần số thấp trước khi tăng.
• Bước 9: thử Battery, LIST hoặc AUTO nếu lỗi chỉ xuất hiện ở mode nâng cao.
• Bước 10: kiểm tra I-Monitor BNC bằng oscilloscope khi cần.
• Bước 11: kiểm tra RS232/RS485 nếu lỗi điều khiển từ máy tính.
• Bước 12: kiểm tra quạt, nhiệt độ và tầng công suất nếu tải tự ngắt khi công suất tăng.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Power input section: khi máy không khởi động.
• MOSFET/tầng công suất tải: khi không hút được dòng hoặc báo lỗi công suất.
• Current Shunt/Sense: khi đo dòng hoặc CC sai.
• Voltage Measurement Circuit: khi voltage reading lệch.
• Remote Sense: khi chức năng đo từ xa không hoạt động.
• I-Monitor Circuit: khi tín hiệu BNC không đúng.
• Temperature Sensor: khi OTP hoạt động bất thường.
• Cooling Fan: khi quạt kêu, quay yếu hoặc không hoạt động.
• RS232/RS485 Interface: khi mất giao tiếp điều khiển.
• Calibration: khi điện áp, dòng hoặc công suất đo vượt sai số sau khi loại trừ lỗi phần cứng.

Phân biệt Ainuo AN23511V2(F) với các model gần giống

• AN23511V2(F): 150V / 30A / 150W.
• AN23512V2(F): 150V / 60A / 300W.
• AN23512BV2(F): 600V / 15A / 300W.
• AN23513(F): 150V / 120A / 600W.
• AN23513B(F): 600V / 30A / 600W.
• AN23514(F): 150V / 240A / 1200W.
• AN23514B(F): 600V / 60A / 1200W.

Những điểm dễ nhập sai về Ainuo AN23511V2(F)

• Model thương mại chính xác là AN23511V2(F).
• Website Trung Quốc ghi model trong bảng kỹ thuật là AN23511V2; website quốc tế Ainuo ghi AN23511 V2(F).
• Không tự suy đoán ý nghĩa hậu tố F nếu không có tài liệu xác nhận.
• Điện áp tối đa là 150V.
• Dòng tối đa là 30A.
• Công suất tối đa chỉ 150W.
• Không được ghi công suất 4500W từ phép tính 150V × 30A.
• CC có hai range 3A/30A.
• CV có hai range 20V/150V.
• Có CR từ 0,03Ω tới 9999,9Ω theo ba range.
• Có CP với giới hạn đúng model 150W.
• Voltage measurement accuracy là 0,015% + 0,03% F.S..
• Current measurement dải 30A có accuracy 0,03% + 0,08% F.S. theo bảng chi tiết của hãng.
• Power accuracy là 0,1% + 0,1% F.S..
• Dynamic Load đạt tới 25kHz.
• LIST hỗ trợ tối đa 8 nhóm × 200 bước.
• Có Battery Mode, LED Mode và AUTO Test.
• Có Remote Sense và I-Monitor BNC.
• RS232 là tiêu chuẩn; RS485 là tùy chọn.
• Có OVP/OCP/OTP/OPP/RVP/SSP.
• Kích thước đúng model là 213 × 88 × 401mm.
• Khối lượng khoảng 6,6kg.
• Không lấy 60A/300W của AN23512V2 hoặc 600V của AN23512BV2 gán sang AN23511V2(F).

FAQ – Tải điện tử DC Ainuo AN23511V2(F)

AN23511V2(F) chịu điện áp tối đa bao nhiêu?

Điện áp tối đa của model là 150V.

Dòng tối đa của AN23511V2(F) là bao nhiêu?

Dòng cực đại là 30A, với hai range CC và đo dòng 3A/30A.

Công suất tải AN23511V2(F) bao nhiêu?

Công suất hấp thụ tối đa là 150W. Điện áp 150V và dòng 30A không thể sử dụng đồng thời.

AN23511V2(F) có những chế độ tải nào?

Các mode cơ bản gồm CC, CV, CR và CP. Ngoài ra còn có Dynamic, Battery, LED, LIST, AUTO, Short Circuit và các chế độ kết hợp.

AN23511V2(F) có Dynamic Load không?

Có. Dynamic frequency được Ainuo công bố tới 25kHz với Continuous, Pulse và Trigger.

AN23511V2(F) có kiểm tra pin được không?

Có. Battery Mode hỗ trợ xả CC, đặt threshold voltage và hiển thị dung lượng xả theo Ah.

AN23511V2(F) có Remote Sense không?

Có. SENSE được sử dụng để giảm ảnh hưởng sụt áp dây khi tải dòng lớn hoặc khi cần đo voltage chính xác hơn tại DUT.

AN23511V2(F) có kết nối máy tính không?

Có. RS232 là giao tiếp tiêu chuẩn. RS485 được Ainuo liệt kê là tùy chọn.

AN23511V2(F) có bảo vệ ngược cực không?

Có. Hãng liệt kê RVP cùng OVP, OCP, OTP, OPP và SSP trong nhóm protection.

Kiểm tra, sửa chữa Ainuo AN23511V2(F) tại Viện Máy Tính

Ainuo AN23511V2(F) là tải điện tử DC 150V/30A/150W hỗ trợ CC, CV, CR, CP, Dynamic Load 25kHz, Battery Test, LED Mode, LIST, AUTO, Remote Sense và I-Monitor. Thiết bị có khả năng đo điện áp, dòng và công suất chính xác, phù hợp cho phòng thí nghiệm, sửa chữa và hệ thống kiểm tra tự động.

Khi AN23511V2(F) gặp tình trạng không hút dòng, đo voltage/current sai, báo OPP/OCP/OTP bất thường, Remote Sense lỗi, Dynamic Test không ổn định, quạt không hoạt động hoặc mất giao tiếp RS232/RS485, cần kiểm tra tầng công suất, current shunt, voltage sense, mạch bảo vệ, hệ thống nhiệt và communication interface.

Nếu cần kiểm tra MOSFET công suất, current shunt, voltage measurement, Remote Sense, I-Monitor, OVP/OCP/OTP/OPP, quạt, RS232/RS485 hoặc hiệu chuẩn tải điện tử DC Ainuo AN23511V2(F), khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
