Tản nhiệt CPU Thermalright Phantom Spirit 140 WHITE – PS140 WHITE

Tản nhiệt CPU Thermalright Phantom Spirit 140 WHITE – PS140 WHITE

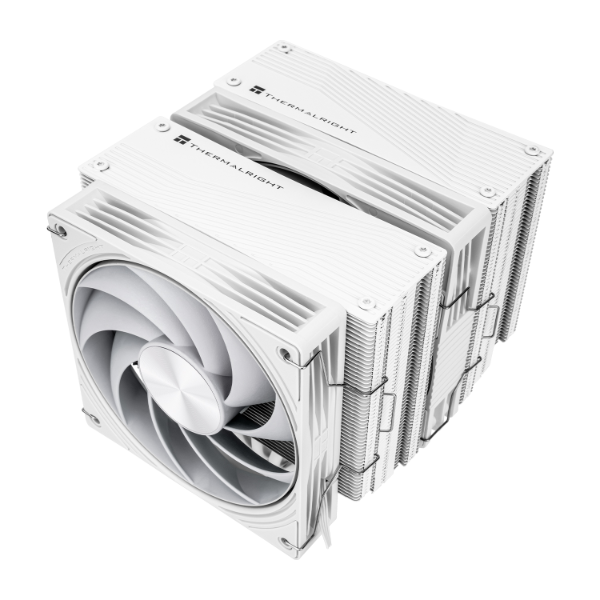

Thermalright Phantom Spirit 140 WHITE (PS140 WHITE) là bộ tản nhiệt khí CPU dạng Dual Tower, sử dụng hệ thống 7 ống dẫn nhiệt đường kính 6mm kết hợp hai quạt kích thước 120mm và 140mm. Thiết kế hướng đến các hệ thống máy tính hiệu năng cao cần tăng diện tích trao đổi nhiệt và duy trì luồng khí ổn định qua cụm heatsink.

Phiên bản WHITE sử dụng tông màu trắng đồng bộ trên khối tản và quạt, phù hợp với các cấu hình PC white build, workstation hoặc hệ thống cần tính thẩm mỹ đồng nhất.

Thông số kỹ thuật Thermalright Phantom Spirit 140 WHITE

Khối tản nhiệt

• Thương hiệu: Thermalright.

• Dòng sản phẩm: Phantom Spirit.

• Model: PS140 WHITE.

• Loại tản nhiệt: Tản nhiệt khí CPU Dual Tower.

• Kích thước heatsink: 140 × 128 × 157mm.

• Số lượng heatpipe: 7 ống.

• Đường kính heatpipe: 6mm.

• Vật liệu lá tản nhiệt: Nhôm.

• Đế tiếp xúc: Đồng C1100 mạ niken.

• Socket Intel hỗ trợ: LGA115X / LGA1200 / LGA1700 / LGA1851.

• Socket AMD hỗ trợ: AM4 / AM5.

• LED: Không LED.

Quạt TL-N12W-R9

• Kích thước: 120 × 120 × 25mm.

• Tốc độ tối đa: 2.400 RPM ±10%.

• Lưu lượng khí tối đa: 85,35 CFM.

• Áp suất tĩnh tối đa: 2,95mm H₂O.

• Độ ồn tối đa: 33,3dBA.

• Kết nối: 4-pin PWM.

• Vòng bi: Dual Ball Bearing.

Quạt TL-N14DW-R7

• Kích thước: 140 × 140 × 27mm.

• Tốc độ tối đa: 1.850 RPM ±10%.

• Lưu lượng khí tối đa: 120 CFM.

• Áp suất tĩnh tối đa: 2,4mm H₂O.

• Độ ồn tối đa: 36,25dBA.

• Kết nối: 4-pin PWM.

• Vòng bi: Dual Ball Bearing.

Cấu trúc Dual Tower tăng diện tích giải nhiệt

Thermalright Phantom Spirit 140 WHITE sử dụng cấu trúc hai tháp tản nhiệt, tạo diện tích tiếp xúc lớn giữa hệ thống lá nhôm và luồng khí.

Nhiệt lượng từ CPU được truyền qua đế tiếp xúc đến hệ thống heatpipe, sau đó phân bố lên hai cụm lá tản. Hai quạt tạo dòng khí xuyên qua heatsink để đưa nhiệt ra khỏi khu vực CPU và hỗ trợ hệ thống duy trì nhiệt độ vận hành ổn định.

Thiết kế Dual Tower đặc biệt phù hợp với những cấu hình cần hiệu suất giải nhiệt cao hơn so với các bộ tản khí dạng Single Tower thông thường.

7 heatpipe 6mm hỗ trợ phân tán nhiệt

Bộ tản được trang bị 7 heatpipe đường kính 6mm, có nhiệm vụ truyền nhiệt từ bề mặt tiếp xúc CPU đến các khu vực khác nhau của hai cụm heatsink.

Số lượng heatpipe lớn giúp tăng khả năng phân bổ nhiệt trên toàn bộ diện tích lá tản, hạn chế nhiệt tập trung tại một vị trí.

Hiệu quả giải nhiệt thực tế còn phụ thuộc vào:

• Công suất tiêu thụ của CPU.

• Điện áp vận hành.

• Thiết lập BIOS.

• Nhiệt độ môi trường.

• Chất lượng và cách tra keo tản nhiệt.

• Luồng khí bên trong case.

• Tốc độ quạt.

• Cấu hình quạt hút và quạt xả.

Do đó, khả năng làm mát của bộ tản cần được đánh giá trên toàn bộ cấu hình hệ thống thay vì chỉ dựa vào socket hoặc model CPU.

Hai quạt 120mm và 140mm tối ưu luồng khí

Phantom Spirit 140 WHITE kết hợp hai quạt có kích thước khác nhau nhằm cân bằng giữa lưu lượng khí và áp suất tĩnh.

Quạt TL-N12W-R9 120mm đạt tốc độ tối đa 2.400 RPM, lưu lượng khí tối đa 85,35 CFM và áp suất tĩnh tối đa 2,95mm H₂O.

Quạt TL-N14DW-R7 140mm có tốc độ tối đa 1.850 RPM, lưu lượng khí lên đến 120 CFM và áp suất tĩnh tối đa 2,4mm H₂O.

Sự kết hợp này giúp luồng khí được đưa xuyên qua các lá tản với lưu lượng phù hợp, hỗ trợ quá trình trao đổi nhiệt khi CPU hoạt động ở tải cao.

Điều khiển quạt bằng PWM

Cả hai quạt đều sử dụng đầu kết nối 4-pin PWM, cho phép bo mạch chủ tự động điều chỉnh tốc độ theo nhiệt độ CPU.

Người dùng có thể thiết lập đường cong quạt để:

• Giảm tốc độ khi hệ thống ở trạng thái nhàn rỗi.

• Tăng tốc quạt theo nhiệt độ CPU.

• Ưu tiên độ ồn thấp khi làm việc nhẹ.

• Tăng khả năng giải nhiệt khi gaming, render hoặc xử lý tác vụ nặng.

• Cân bằng giữa nhiệt độ và độ ồn theo nhu cầu sử dụng.

Không cần duy trì quạt ở tốc độ tối đa liên tục nếu nhiệt độ CPU vẫn nằm trong phạm vi vận hành phù hợp.

Dual Ball Bearing hỗ trợ độ ổn định khi vận hành

Hai quạt sử dụng cấu trúc Dual Ball Bearing, phù hợp với các hệ thống cần vận hành liên tục trong thời gian dài.

Thiết kế vòng bi kép hỗ trợ duy trì độ ổn định cơ học của rotor khi quạt hoạt động ở tốc độ cao, phù hợp với workstation, máy render hoặc hệ thống thường xuyên chịu tải CPU kéo dài.

Độ ồn thực tế còn phụ thuộc vào tốc độ quạt, cấu trúc case, hiện tượng cộng hưởng và thiết lập PWM.

Hỗ trợ nhiều nền tảng Intel và AMD

Thermalright Phantom Spirit 140 WHITE hỗ trợ nhiều socket CPU phổ biến.

Intel:

• LGA115X.

• LGA1200.

• LGA1700.

• LGA1851.

AMD:

• AM4.

• AM5.

Khả năng hỗ trợ nhiều socket giúp bộ tản phù hợp với cả hệ thống đang sử dụng và những cấu hình nâng cấp nền tảng CPU mới.

Trước khi lắp đặt, cần kiểm tra chính xác socket bo mạch chủ và bộ mounting kit tương ứng.

Chiều cao 157mm – cần kiểm tra khả năng tương thích với case

Khối tản có chiều cao khoảng 157mm, vì vậy người dùng cần kiểm tra giới hạn chiều cao CPU cooler mà thùng máy hỗ trợ.

Ngoài chiều cao heatsink, cần kiểm tra thêm:

• Khoảng cách với nắp hông hoặc mặt kính case.

• Chiều cao RAM.

• Vị trí heatsink VRM.

• Khoảng trống quanh socket CPU.

• Vị trí card đồ họa.

• Hướng lắp quạt.

• Khoảng trống để tháo lắp RAM.

Nếu sử dụng RAM có heatsink cao, quạt phía trước có thể cần được nâng lên. Khi đó, chiều cao tổng thể của bộ tản cũng tăng theo và có thể ảnh hưởng đến khả năng đóng nắp case.

Thiết kế WHITE phù hợp với PC đồng bộ màu sắc

Phiên bản Phantom Spirit 140 WHITE sử dụng tông màu trắng trên heatsink và hệ thống quạt, không tích hợp LED.

Thiết kế phù hợp với các cấu hình sử dụng:

• Case màu trắng.

• Mainboard tông sáng.

• RAM trắng.

• Card đồ họa trắng.

• Quạt case đồng bộ màu.

• Dây nguồn sleeved màu trắng.

Việc không sử dụng LED cũng phù hợp với workstation hoặc máy làm việc hướng đến thiết kế tối giản.

Phù hợp với hệ thống hiệu năng cao

Thermalright Phantom Spirit 140 WHITE có thể được sử dụng cho:

• PC gaming hiệu năng cao.

• Workstation đồ họa.

• Máy dựng phim.

• Hệ thống render.

• Máy lập trình và compile dự án lớn.

• PC sử dụng CPU đa nhân.

• Hệ thống cần nâng cấp từ tản nhiệt stock.

• Máy tính hoạt động với tải CPU kéo dài.

Đối với CPU có mức tiêu thụ điện cao, cần đánh giá nhiệt độ thực tế khi tải thay vì chỉ dựa trên thông số TDP danh nghĩa.

Lưu ý khi lắp Thermalright Phantom Spirit 140 WHITE

Trước khi lắp đặt, nên kiểm tra:

• Socket CPU có nằm trong danh sách hỗ trợ.

• Case có đủ không gian cho tản cao 157mm.

• RAM không cấn quạt.

• Heatsink VRM không ảnh hưởng đến vị trí lắp.

• Mounting kit được cố định đúng kỹ thuật.

• Bề mặt CPU và đế tản được vệ sinh sạch.

• Keo tản nhiệt được sử dụng với lượng phù hợp.

• Hai quạt có cùng hướng luồng khí.

• Đầu PWM được kết nối đúng header CPU_FAN hoặc vị trí tương ứng.

Sau khi hoàn tất, nên kiểm tra nhiệt độ CPU ở cả trạng thái nhàn rỗi và tải cao để đánh giá khả năng tiếp xúc giữa đế tản và CPU, tốc độ quạt cũng như luồng khí tổng thể của hệ thống.

Dịch vụ kiểm tra và lắp đặt tản nhiệt CPU tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra, lắp đặt và tối ưu hệ thống tản nhiệt cho máy tính để bàn, bao gồm các bộ tản khí Dual Tower như Thermalright Phantom Spirit 140 WHITE – PS140 WHITE.

Các hạng mục hỗ trợ gồm:

• Kiểm tra tương thích giữa CPU, socket và tản nhiệt.

• Kiểm tra khoảng trống case và RAM.

• Lắp đặt mounting kit và heatsink.

• Vệ sinh bề mặt CPU và đế tản.

• Tra hoặc thay mới keo tản nhiệt.

• Kiểm tra hướng luồng khí.

• Kiểm tra hoạt động của quạt PWM.

• Theo dõi nhiệt độ CPU sau khi lắp.

• Điều chỉnh fan curve.

• Kiểm tra tình trạng CPU quá nhiệt hoặc giảm xung do nhiệt độ.

Quy trình kiểm tra tản nhiệt tại Viện Máy Tính

1. Kiểm tra cấu hình: Xác định CPU, socket, mainboard, RAM và kích thước case.

2. Kiểm tra hệ thống tản: Đánh giá heatsink, quạt, mounting và keo tản nhiệt.

3. Lắp đặt và hiệu chỉnh: Cố định bộ tản, kiểm tra tiếp xúc và hướng luồng khí.

4. Kiểm tra nhiệt độ: Theo dõi nhiệt độ và tốc độ quạt khi CPU chịu tải.

5. Tư vấn tối ưu: Điều chỉnh hệ thống làm mát phù hợp với cấu hình thực tế.

Liên hệ Viện Máy Tính để kiểm tra hệ thống tản nhiệt CPU

Nếu CPU thường xuyên có nhiệt độ cao, quạt tăng tốc bất thường, máy giảm hiệu năng khi tải nặng hoặc hệ thống phát sinh tiếng ồn lớn, nguyên nhân có thể đến từ tản nhiệt, keo dẫn nhiệt, quạt hoặc luồng khí bên trong case.

Viện Máy Tính hỗ trợ kiểm tra toàn bộ hệ thống làm mát, xác định nguyên nhân và đề xuất phương án xử lý phù hợp trước khi nâng cấp hoặc thay thế linh kiện.

Hotline tư vấn kỹ thuật: 0967 891 080

Liên hệ Viện Máy Tính để được hỗ trợ kiểm tra và lắp đặt Thermalright Phantom Spirit 140 WHITE – PS140 WHITE, đánh giá khả năng tương thích với CPU, mainboard, RAM và case, đồng thời kiểm tra nhiệt độ vận hành sau khi hoàn tất lắp đặt.

Ngoài hệ thống tản nhiệt, Viện Máy Tính còn hỗ trợ sửa chữa, bảo trì và nâng cấp CPU, mainboard, RAM, SSD, card đồ họa, nguồn máy tính cùng nhiều linh kiện PC khác.
