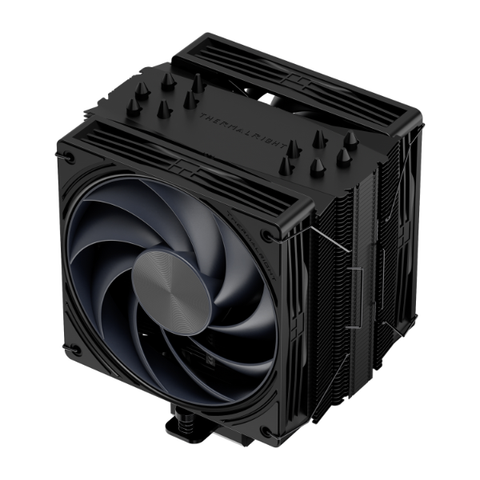

Tản nhiệt CPU Thermalright Ultra 120 Extreme EVO REV.5

Tản nhiệt CPU Thermalright Ultra 120 Extreme EVO REV.5

Thermalright Ultra 120 Extreme EVO REV.5 là bộ tản nhiệt khí CPU dạng Single Tower, sử dụng 6 ống dẫn nhiệt đường kính 6mm kết hợp hai quạt 120mm PWM theo cấu hình push-pull. Thiết kế này hướng đến khả năng truyền nhiệt ổn định, tăng luồng khí xuyên qua cụm lá tản và phù hợp với các hệ thống PC gaming, workstation hoặc máy tính thường xuyên xử lý tác vụ CPU nặng.

Bộ tản sử dụng heatsink màu đen, đế đồng C1100 mạ niken và hai quạt TL-N12-R9 cùng TL-N12R-R13. Với chiều cao 157mm, sản phẩm có thể lắp trên nhiều mẫu case mid-tower, nhưng người dùng vẫn cần kiểm tra giới hạn chiều cao CPU cooler của case trước khi lắp đặt.

Thông số kỹ thuật Thermalright Ultra 120 Extreme EVO REV.5

Khối tản nhiệt

• Thương hiệu: Thermalright.

• Dòng sản phẩm: Ultra.

• Model: Ultra 120 Extreme EVO REV.5.

• Loại tản nhiệt: Tản nhiệt khí CPU Single Tower.

• Kích thước heatsink: 132 × 63 × 157mm.

• Số lượng heatpipe: 6 ống.

• Đường kính heatpipe: 6mm.

• Cấu trúc heatpipe: AGHP Gen 5.

• Vật liệu lá tản: Nhôm.

• Đế tiếp xúc CPU: Đồng C1100 nguyên chất mạ niken.

• LED: Không LED.

• Cấu hình quạt: Hai quạt 120mm push-pull.

Quạt TL-N12-R9

• Kích thước: 120 × 120 × 25mm.

• Tốc độ tối đa: 2.400 RPM ±10%.

• Lưu lượng khí tối đa: 85,35 CFM.

• Áp suất tĩnh tối đa: 2,95mm H₂O.

• Độ ồn tối đa: Khoảng 33,3dBA.

• Kết nối: 4-pin PWM.

• Vòng bi: Dual Ball Bearing.

Quạt TL-N12R-R13

• Kích thước: 120 × 120 × 25mm.

• Tốc độ tối đa: 2.400 RPM ±10%.

• Lưu lượng khí tối đa: 83,2 CFM.

• Áp suất tĩnh tối đa: 1,87mm H₂O.

• Độ ồn tối đa: Khoảng 31,5dBA.

• Kết nối: 4-pin PWM.

• Vòng bi: Dual Ball Bearing.

Socket hỗ trợ

• Intel LGA115X.

• Intel LGA1200.

• Intel LGA1700.

• Intel LGA1851.

• Intel LGA2011.

• Intel LGA2066.

• AMD AM4.

• AMD AM5.

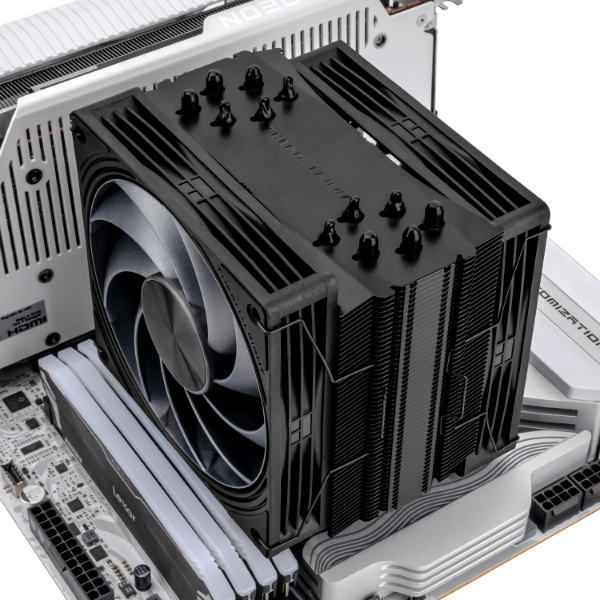

Thiết kế Single Tower với cấu hình hai quạt push-pull

Thermalright Ultra 120 Extreme EVO REV.5 sử dụng cấu trúc Single Tower với cụm lá tản có kích thước 132 × 63 × 157mm. Toàn bộ hệ thống lá nhôm được bố trí trong một tháp tản duy nhất, giúp bộ tản không chiếm quá nhiều không gian theo chiều ngang quanh khu vực socket CPU.

Hai quạt 120mm được lắp ở hai mặt của heatsink. Quạt phía trước đưa luồng khí vào cụm lá tản, trong khi quạt phía sau hỗ trợ đẩy khí nóng ra khỏi heatsink. Cấu hình push-pull giúp luồng khí đi xuyên qua fin stack ổn định hơn khi CPU tăng tải.

Thiết kế Single Tower cũng giúp người dùng dễ bố trí linh kiện xung quanh socket hơn so với một số mẫu Dual Tower kích thước lớn. Tuy nhiên, vị trí quạt phía trước vẫn cần được kiểm tra khi hệ thống sử dụng RAM có heatsink cao.

6 heatpipe 6mm hỗ trợ truyền nhiệt từ CPU

Bộ tản được trang bị 6 heatpipe đường kính 6mm, có nhiệm vụ truyền nhiệt từ khu vực tiếp xúc CPU lên toàn bộ cụm lá tản nhôm. Các heatpipe được bố trí xuyên qua fin stack nhằm mở rộng diện tích phân bổ nhiệt và hỗ trợ quá trình giải phóng nhiệt.

Cấu trúc AGHP Gen 5 được sử dụng để hỗ trợ khả năng truyền nhiệt trong các hướng lắp đặt khác nhau. Khi CPU hoạt động, nhiệt lượng được truyền từ đế đồng lên các heatpipe, sau đó phân bố dọc theo hệ thống lá nhôm trước khi được quạt đưa ra ngoài.

Hiệu quả làm mát thực tế còn phụ thuộc vào:

• Công suất tiêu thụ của CPU.

• Điện áp và xung nhịp vận hành.

• Thiết lập giới hạn công suất trong BIOS.

• Nhiệt độ môi trường.

• Chất lượng keo tản nhiệt.

• Lực siết giữa đế tản và CPU.

• Luồng khí bên trong case.

• Tốc độ hoạt động của quạt.

Vì vậy, cần đánh giá nhiệt độ trong điều kiện vận hành thực tế của toàn bộ hệ thống thay vì chỉ dựa trên số lượng heatpipe hoặc tốc độ quạt.

Đế đồng C1100 mạ niken tăng khả năng tiếp nhận nhiệt

Thermalright Ultra 120 Extreme EVO REV.5 sử dụng đế tiếp xúc bằng đồng C1100 mạ niken. Đế đồng tiếp nhận nhiệt lượng từ bề mặt CPU và truyền nhanh đến 6 heatpipe phía trên.

Lớp mạ niken tạo bề mặt hoàn thiện đồng nhất, đồng thời giúp tổng thể sản phẩm phù hợp với thiết kế màu đen của heatsink và quạt. Khi lắp đặt, bề mặt CPU và đế tản cần được vệ sinh sạch bụi bẩn, dầu hoặc lớp keo cũ.

Keo tản nhiệt nên được sử dụng với lượng vừa đủ để lấp các khoảng hở nhỏ giữa hai bề mặt. Sau khi siết mounting, đế tản cần tiếp xúc đều với CPU và không bị nghiêng lệch.

Hai quạt TL-N12 hỗ trợ luồng khí qua fin stack

Bộ tản sử dụng hai mẫu quạt gồm TL-N12-R9 và TL-N12R-R13. Cả hai đều có kích thước 120 × 120 × 25mm, tốc độ tối đa 2.400 RPM và sử dụng kết nối 4-pin PWM.

Quạt TL-N12-R9 có thông số:

• Lưu lượng khí tối đa: 85,35 CFM.

• Áp suất tĩnh tối đa: 2,95mm H₂O.

• Độ ồn tối đa: Khoảng 33,3dBA.

Quạt TL-N12R-R13 có thông số:

• Lưu lượng khí tối đa: 83,2 CFM.

• Áp suất tĩnh tối đa: 1,87mm H₂O.

• Độ ồn tối đa: Khoảng 31,5dBA.

Quạt TL-N12-R9 đảm nhiệm vai trò đưa khí vào cụm lá tản, trong khi TL-N12R-R13 được bố trí ở phía sau để hỗ trợ đưa khí nóng ra ngoài. Cách kết hợp hai quạt giúp duy trì dòng khí liên tục qua heatsink khi CPU hoạt động ở mức tải cao.

Áp suất tĩnh có ý nghĩa quan trọng đối với quạt gắn trên heatsink vì luồng khí phải đi qua nhiều lớp lá nhôm. Tuy nhiên, tốc độ quạt cao cũng có thể làm tăng tiếng ồn, do đó fan curve cần được thiết lập phù hợp.

Điều khiển tốc độ quạt bằng 4-pin PWM

Hai quạt đi kèm đều sử dụng đầu nối 4-pin PWM. Thông qua kết nối này, bo mạch chủ có thể tự động điều chỉnh tốc độ quạt theo nhiệt độ CPU.

Người dùng có thể thiết lập đường cong quạt theo nhu cầu:

• Giảm RPM khi máy ở trạng thái nhàn rỗi.

• Tăng tốc khi CPU bắt đầu chịu tải.

• Ưu tiên độ ồn thấp khi làm việc văn phòng.

• Tăng khả năng làm mát khi gaming hoặc render.

• Duy trì mức tốc độ trung gian khi chạy đa nhiệm.

• Tăng tốc nhanh khi CPU đạt ngưỡng nhiệt độ cao.

Fan curve phù hợp giúp hệ thống không phải duy trì hai quạt ở tốc độ tối đa trong toàn bộ thời gian hoạt động. Điều này hỗ trợ cân bằng giữa nhiệt độ CPU, độ ồn và tuổi thọ quạt.

Dual Ball Bearing hỗ trợ vận hành ổn định

Hai quạt TL-N12-R9 và TL-N12R-R13 sử dụng vòng bi Dual Ball Bearing. Cấu trúc này hỗ trợ rotor vận hành ổn định trong thời gian dài và phù hợp với các hệ thống thường xuyên hoạt động liên tục.

Bộ tản có thể được sử dụng cho:

• PC gaming.

• Máy tính văn phòng.

• Workstation đồ họa.

• Máy dựng và mã hóa video.

• Hệ thống lập trình, biên dịch mã nguồn.

• PC đa nhiệm.

• Máy tính vận hành nhiều giờ mỗi ngày.

• Cấu hình cần nâng cấp từ tản nhiệt stock.

Độ ồn thực tế còn phụ thuộc vào tốc độ quạt, độ rung của case, vị trí lắp đặt, chất lượng hoàn thiện của các linh kiện và thiết lập PWM trên bo mạch chủ.

Thiết kế Single Tower hỗ trợ khoảng trống RAM

So với một số bộ tản Dual Tower có hai cụm heatsink lớn, Ultra 120 Extreme EVO REV.5 sử dụng một tháp tản duy nhất để giảm mức độ che phủ quanh socket CPU.

Thiết kế này có thể hỗ trợ tốt hơn cho các hệ thống sử dụng:

• RAM có heatsink cao.

• Mainboard kích thước nhỏ.

• Khu vực socket bố trí linh kiện dày.

• Heatsink VRM lớn.

• Case có không gian bên trong giới hạn.

Tuy nhiên, người dùng vẫn cần kiểm tra khoảng cách thực tế giữa quạt trước, heatsink và khe RAM. Trong một số trường hợp, quạt phía trước có thể phải nâng cao để tránh cấn RAM, đồng thời làm tăng chiều cao tổng thể của bộ tản.

Chiều cao 157mm – cần kiểm tra case trước khi lắp

Thermalright Ultra 120 Extreme EVO REV.5 có chiều cao 157mm theo cấu hình lắp đặt tiêu chuẩn. Case cần hỗ trợ CPU cooler có chiều cao tương ứng hoặc lớn hơn.

Trước khi lắp đặt, cần kiểm tra:

• Giới hạn chiều cao CPU cooler của case.

• Khoảng cách với kính hoặc nắp hông.

• Chiều cao của RAM.

• Kích thước heatsink VRM.

• Khoảng trống xung quanh socket CPU.

• Vị trí card đồ họa.

• Hướng lắp của hai quạt.

• Vị trí quạt hút và quạt xả trong case.

Nếu quạt phía trước phải nâng cao để tránh cấn RAM, chiều cao thực tế có thể lớn hơn 157mm. Vì vậy, nên kiểm tra toàn bộ khoảng trống trước khi mua hoặc nâng cấp.

Tương thích nhiều nền tảng Intel và AMD

Thermalright Ultra 120 Extreme EVO REV.5 hỗ trợ nhiều socket desktop phổ biến của Intel và AMD.

Intel

• LGA115X.

• LGA1200.

• LGA1700.

• LGA1851.

• LGA2011.

• LGA2066.

AMD

• AM4.

• AM5.

Phạm vi socket rộng giúp bộ tản có thể sử dụng trên nhiều thế hệ CPU khác nhau. Khi lắp đặt, cần sử dụng đúng backplate, bracket và bộ mounting tương ứng với nền tảng Intel hoặc AMD.

Khả năng hỗ trợ socket không đồng nghĩa với việc bộ tản phù hợp với mọi mức công suất CPU. Với các CPU có mức tiêu thụ điện cao hoặc vận hành full load liên tục, người dùng nên theo dõi nhiệt độ thực tế sau khi lắp.

Thiết kế màu đen, không tích hợp LED

Phiên bản EVO REV.5 sử dụng màu đen trên heatsink và quạt, tạo tổng thể đồng nhất với các hệ thống PC theo phong cách tối giản hoặc tông màu tối.

Bộ tản phù hợp với:

• Case màu đen.

• Mainboard màu đen hoặc xám.

• RAM sử dụng heatsink màu tối.

• Card đồ họa tông đen.

• Quạt case không LED.

• Workstation cần hình thức gọn gàng.

• Hệ thống không sử dụng đèn chiếu sáng bên trong.

Thiết kế không LED phù hợp với người dùng tập trung vào khả năng làm mát, độ ổn định và sự đồng bộ của hệ thống thay vì hiệu ứng ánh sáng.

Phù hợp với PC gaming và hệ thống làm việc

Nhờ sử dụng 6 heatpipe, hai quạt 120mm và cấu hình push-pull, Thermalright Ultra 120 Extreme EVO REV.5 có thể được cân nhắc cho các hệ thống cần nâng cấp khả năng làm mát CPU.

Một số cấu hình phù hợp gồm:

• PC gaming tầm trung và cao.

• Máy tính làm việc đa nhiệm.

• Workstation đồ họa.

• Máy chỉnh sửa hình ảnh.

• Hệ thống dựng video.

• Máy lập trình và compile.

• PC thường xuyên xử lý tác vụ CPU kéo dài.

• Máy tính cần thay thế tản nhiệt stock.

Với CPU có công suất cao, chạy full load trong thời gian dài hoặc sử dụng ép xung, cần kiểm tra nhiệt độ thực tế bằng các bài test phù hợp. Nếu nhiệt độ vẫn cao sau khi đã lắp đúng kỹ thuật và tối ưu airflow, có thể cần chuyển sang giải pháp tản nhiệt có diện tích lớn hơn.

Lưu ý khi lắp Thermalright Ultra 120 Extreme EVO REV.5

Trước và sau khi lắp đặt, người dùng nên kiểm tra:

• Socket CPU có nằm trong danh sách tương thích hay không.

• Mounting kit có đúng với nền tảng Intel hoặc AMD hay không.

• Case có đủ khoảng trống cho bộ tản cao 157mm hay không.

• Hai quạt có cấn RAM hoặc heatsink VRM hay không.

• Bề mặt CPU và đế tản đã được vệ sinh sạch hay chưa.

• Keo tản nhiệt được tra với lượng phù hợp.

• Đế tản tiếp xúc đều với bề mặt CPU.

• Các ốc mounting được siết chéo và đều lực.

• Hai quạt được lắp đúng chiều luồng khí.

• Đầu quạt được kết nối vào CPU_FAN hoặc CPU_OPT.

• Dây quạt không chạm vào cánh quạt.

• Luồng khí hút và xả trong case được bố trí hợp lý.

Sau khi hoàn tất, nên theo dõi nhiệt độ CPU ở trạng thái idle và full load. Nếu CPU nóng bất thường, quạt liên tục chạy ở tốc độ cao hoặc hệ thống bị giảm xung, cần kiểm tra lại keo tản nhiệt, lực siết, hướng quạt và khả năng thông gió của case.
