Tản nhiệt nước Alphacool HDX Apex cho SSD M.2 2280

SSD M.2 ngày càng được sử dụng trong máy tính chơi game, máy dựng phim, máy trạm và các cấu hình làm việc với dữ liệu lớn. Khi SSD phải ghi dữ liệu liên tục, xử lý video, chạy máy ảo hoặc sao chép tệp dung lượng cao, nhiệt độ có thể ảnh hưởng đến khả năng duy trì hiệu năng trong thời gian dài.

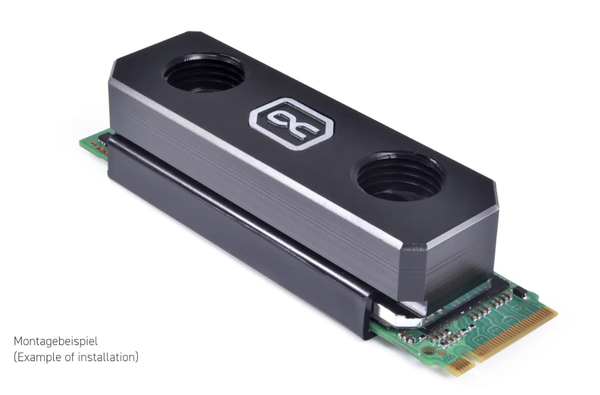

Alphacool HDX Apex Acetal M.2 2280 SSD Cooler là block tản nhiệt nước dành cho SSD M.2 chuẩn 2280. Sản phẩm được thiết kế để đưa SSD vào vòng tản nhiệt nước tùy biến, thay vì sử dụng heatsink thụ động hoặc quạt làm mát thông thường.

Đây là linh kiện dành cho người đã có kiến thức cơ bản về water cooling hoặc đang xây dựng hệ thống tản nhiệt nước cho CPU, card đồ họa và các thành phần khác. Người dùng cần hiểu rõ khả năng tương thích, cách đi ống nước và quy trình thử rò rỉ trước khi lắp đặt.

Block nước cho SSD khác gì tản nhiệt M.2 thông thường?

Tản nhiệt M.2 thông thường chủ yếu sử dụng nhôm hoặc đồng để hấp thụ nhiệt từ SSD, sau đó giải phóng nhiệt nhờ luồng gió trong case. Phương án này đơn giản, dễ lắp và phù hợp với phần lớn máy tính sử dụng SSD M.2.

Trong khi đó, Alphacool HDX Apex Acetal M.2 2280 SSD Cooler sử dụng nước làm mát để hấp thụ nhiệt từ SSD. Nhiệt được truyền qua thermal pad, đến đế block bằng đồng mạ niken, sau đó được dung dịch làm mát đưa ra radiator để tản nhiệt.

Sản phẩm không có quạt, không có bơm nước và không thể tự vận hành nếu chỉ lắp riêng trên SSD. Để sử dụng, hệ thống cần có tối thiểu các thành phần như bơm, radiator, ống dẫn nước, fitting tương thích, bình chứa hoặc bộ phận hỗ trợ vòng tuần hoàn nước tùy theo cấu hình xây dựng.

Việc sử dụng block nước cho SSD không phải lúc nào cũng cần thiết. Với máy dùng SSD để học tập, làm việc văn phòng, chơi game phổ thông hoặc sử dụng dữ liệu ở mức cơ bản, heatsink theo bo mạch chủ có thể đã đủ đáp ứng nhu cầu. Block nước phát huy giá trị rõ hơn trong những hệ thống có tải ghi đọc kéo dài hoặc đã sử dụng water cooling tùy biến.

Thông số kỹ thuật của Alphacool HDX Apex Acetal

Alphacool HDX Apex Acetal M.2 2280 SSD Cooler được thiết kế cho SSD chuẩn M.2 2280. Người dùng cần kiểm tra đúng kích thước SSD trước khi lựa chọn, vì block không được xác định phù hợp với các kích thước M.2 ngắn hơn hoặc dài hơn như 2230, 2242, 2260 hay 22110.

Các thông số kỹ thuật chính gồm:

• Tên sản phẩm: Alphacool HDX Apex Acetal M.2 2280 SSD Cooler

• Loại linh kiện: Block tản nhiệt nước cho SSD M.2

• Chuẩn SSD tương thích: M.2 2280

• Hỗ trợ SSD có chip nhớ một mặt hoặc hai mặt

• Kích thước: 67,99 × 25,6 × 16,8 mm

• Đế block: Đồng mạ niken

• Nắp block: Acetal

• Màu sắc: Đen

• Ngàm giữ: Nhựa tổng hợp

• Cổng kết nối nước: Hai cổng ren G1/4 inch

• Độ dày đế block: 1,6 mm

• Thermal pad đi kèm: Độ dẫn nhiệt 3 W/mK

• Phụ kiện thermal pad: Hai miếng 20 × 68 × 0,5 mm và một miếng 20 × 68 × 1,5 mm

• Áp suất thử nghiệm: 0,8 bar

• Nhiệt độ vận hành tối đa: 60°C

• Trọng lượng: Khoảng 43 g

Thermal pad là thành phần quan trọng trong quá trình lắp đặt. SSD một mặt chip và SSD hai mặt chip cần cách bố trí thermal pad khác nhau để tạo tiếp xúc nhiệt đúng cách.

Với SSD có chip ở cả hai mặt PCB, người dùng sử dụng thermal pad dày 0,5 mm ở cả hai phía. Với SSD chỉ có chip ở một mặt, thermal pad 1,5 mm được đặt ở mặt không có chip để lấp khoảng trống và tạo lực ép phù hợp khi lắp block.

Không nên tự thay thermal pad bằng loại có độ dày khác nếu chưa kiểm tra chính xác cấu tạo SSD. Thermal pad quá mỏng có thể khiến chip không tiếp xúc tốt với block. Thermal pad quá dày có thể tạo áp lực lớn lên PCB, làm block khó đóng kín hoặc ảnh hưởng đến khe M.2.

Kiểm tra tương thích trước khi lắp

Việc đầu tiên là xác nhận SSD có đúng kích thước M.2 2280 hay không. Chuẩn 2280 có chiều rộng 22 mm và chiều dài 80 mm. Đây là kích thước phổ biến, nhưng không phải tất cả SSD M.2 đều sử dụng cùng chiều dài.

Sau đó, người dùng cần quan sát xem SSD là loại một mặt hay hai mặt chip. Thông tin này ảnh hưởng trực tiếp đến cách dùng thermal pad. Nếu không chắc chắn, nên kiểm tra tài liệu kỹ thuật của SSD hoặc nhờ kỹ thuật viên xác định trước khi lắp.

Không gian xung quanh khe M.2 cũng cần được kiểm tra kỹ. Alphacool HDX Apex Acetal M.2 2280 SSD Cooler có chiều cao 16,8 mm, vì vậy có thể bị vướng với một số linh kiện nằm gần khe M.2.

Các vị trí cần xem xét gồm:

• Card đồ họa lắp ở khe PCIe gần SSD M.2

• Backplate của card đồ họa

• Heatsink chipset trên bo mạch chủ

• Card mở rộng PCIe

• Dây nguồn card đồ họa hoặc dây cấp nguồn bo mạch chủ

• Radiator đặt ở mặt trước hoặc mặt trên case

• Ống nước cứng, ống mềm hoặc fitting kích thước lớn

• Quạt case đặt sát khu vực M.2

• Nắp hông case có không gian hạn chế

Nếu block nằm dưới card đồ họa, cần bảo đảm vẫn có khoảng cách đủ để lắp fitting và đi ống nước. Một số cấu hình có thể lắp được block nhưng không thể thao tác siết fitting hoặc không thể bẻ cong ống theo bán kính phù hợp.

Người dùng cũng nên kiểm tra heatsink M.2 có sẵn trên bo mạch chủ. Nếu đang dùng heatsink nguyên bản, cần tháo đúng cách và cất giữ đầy đủ ốc, pad nhiệt để có thể hoàn nguyên khi cần. Không nên cố lắp Alphacool HDX Apex Acetal M.2 2280 SSD Cooler chồng lên heatsink hiện có.

Quy trình lắp block và thử rò rỉ

Lắp block tản nhiệt nước cho SSD cần thực hiện theo quy trình rõ ràng. Mục tiêu không chỉ là giúp block cố định trên ổ M.2, mà còn phải bảo đảm SSD vẫn nhận bình thường, thermal pad tiếp xúc đúng và vòng nước không bị rò rỉ.

Trước khi thao tác, cần tắt hoàn toàn máy tính, ngắt nguồn điện và tháo dây nguồn. Nếu hệ thống đang có vòng water cooling chứa dung dịch, nên chuẩn bị phương án xả nước hoặc cô lập khu vực lắp đặt trước khi tháo linh kiện.

Trình tự thực hiện có thể gồm:

• Tháo SSD khỏi khe M.2 trên bo mạch chủ

• Kiểm tra bề mặt SSD, vị trí chip nhớ và chip điều khiển

• Làm sạch nhẹ bụi bẩn tại khu vực cần tiếp xúc nhiệt

• Xác định SSD một mặt hoặc hai mặt chip

• Chọn thermal pad đúng độ dày

• Dán thermal pad lên vị trí chip cần truyền nhiệt

• Đặt SSD vào thân block theo đúng chiều

• Lắp ngàm giữ, bảo đảm SSD không bị nghiêng

• Gắn fitting ren G1/4 inch vào hai cổng trên block

• Kiểm tra trước hướng đi của ống nước

• Lắp SSD trở lại khe M.2 và cố định bằng ốc

• Kết nối block vào vòng tuần hoàn nước

• Thử rò rỉ trước khi cấp điện cho toàn bộ hệ thống

Khi đi ống nước, không nên để ống bị kéo căng hoặc ép mạnh lên block. Lực từ ống cứng, fitting xoay không đúng hướng hoặc ống bị gập có thể làm block lệch khỏi vị trí, gây lực tác động lên SSD và khe M.2.

Sau khi hoàn thiện vòng nước, nên kiểm tra rò rỉ trong thời gian phù hợp trước khi bật máy. Khăn giấy có thể được đặt quanh fitting, block và vị trí gần bo mạch chủ để dễ nhận biết nếu có nước rò.

Khi máy khởi động lại, cần kiểm tra SSD có được BIOS và hệ điều hành nhận diện không. Sau đó theo dõi nhiệt độ SSD trong điều kiện nhàn rỗi và khi tải cao để đánh giá khả năng tiếp xúc của thermal pad.

Khi nào block nước cho SSD thực sự cần thiết?

Alphacool HDX Apex Acetal M.2 2280 SSD Cooler phù hợp nhất với cấu hình water cooling tùy biến. Khi người dùng đã có bơm, radiator, đường ống và đang làm mát CPU hoặc GPU bằng nước, block SSD có thể giúp hoàn thiện hệ thống cả về khả năng quản lý nhiệt lẫn thiết kế.

Sản phẩm có thể phù hợp với các trường hợp sau:

• Máy dựng phim thường xuyên đọc và ghi tệp video dung lượng lớn

• Máy trạm xử lý dữ liệu liên tục trong thời gian dài

• Hệ thống chạy máy ảo, biên dịch phần mềm hoặc sao chép dữ liệu lớn

• Máy dùng SSD M.2 nằm ngay dưới card đồ họa tỏa nhiệt cao

• Cấu hình cao cấp cần đồng bộ toàn bộ linh kiện vào vòng tản nhiệt nước

• Case nhỏ có luồng gió hạn chế tại khu vực khe M.2

• Người dùng cần kiểm soát nhiệt độ ổn định khi chạy tải dài

Ngược lại, block nước có thể không phải là ưu tiên nếu máy chỉ dùng cho tác vụ thông thường. Chi phí build vòng nước, fitting, ống, dung dịch, thời gian lắp đặt và bảo trì thường cao hơn nhiều so với heatsink M.2 thụ động.

Đối với một số SSD, mức nhiệt cao vừa phải trong thời gian ngắn không nhất thiết là lỗi. Điều quan trọng là theo dõi việc SSD có giảm tốc độ bất thường, mất kết nối, báo lỗi dữ liệu hoặc duy trì nhiệt độ quá cao khi tải kéo dài hay không.

Viện Máy Tính hỗ trợ kiểm tra và lắp đặt

Nếu SSD M.2 quá nóng, máy không nhận ổ sau khi lắp block, tốc độ ổ giảm bất thường hoặc hệ thống water cooling có dấu hiệu rò rỉ, người dùng nên ngừng vận hành và kiểm tra trước khi tiếp tục sử dụng.

Viện Máy Tính hỗ trợ kiểm tra tình trạng SSD M.2, khe M.2, thermal pad, bề mặt tiếp xúc giữa SSD và block, đường ống, fitting, bơm, radiator và khả năng tương thích của linh kiện với cấu hình máy tính thực tế.

Với trường hợp SSD không xuất hiện trong BIOS hoặc hệ điều hành, kỹ thuật viên có thể kiểm tra chân tiếp xúc M.2, vị trí lắp ổ, lực ép của block, độ dày thermal pad, cấu hình khe M.2 trên bo mạch chủ và tình trạng hoạt động của SSD.

Nếu phát hiện nước rò tại fitting hoặc block, cần ngắt nguồn điện ngay. Không bật máy trở lại khi chưa kiểm tra vị trí rò, gioăng cao su, lực siết fitting và tình trạng dung dịch trong vòng tản nhiệt.

Người dùng nên mang theo Alphacool HDX Apex Acetal M.2 2280 SSD Cooler, SSD M.2, thermal pad, fitting, phụ kiện lắp đặt và thông tin cấu hình bo mạch chủ khi cần kiểm tra. Có thể gửi hình ảnh khe M.2, vị trí card đồ họa hoặc bố cục case qua hotline/Zalo 0967891080 trước khi mang máy đến.

Lời kết, Alphacool HDX Apex Acetal M.2 2280 SSD Cooler là block tản nhiệt nước chuyên dụng cho SSD M.2 2280, phù hợp với người đang xây dựng vòng water cooling tùy biến. Để sản phẩm phát huy hiệu quả, cần kiểm tra chính xác kích thước SSD, loại chip một mặt hoặc hai mặt, không gian quanh khe M.2, độ dày thermal pad và độ an toàn của toàn bộ vòng nước.
