Tản nước Alphacool Core M.2 NVMe PCIe 5.0 cho SSD NVMe

Trong một dàn máy dùng water cooling tùy biến, việc kiểm soát nhiệt không chỉ áp dụng cho CPU hoặc card đồ họa. SSD NVMe cũng có thể tăng nhiệt khi phải xử lý dữ liệu liên tục, đặc biệt trong máy dựng phim, máy trạm, máy chạy dữ liệu lớn hoặc cấu hình sử dụng SSD PCIe tốc độ cao.

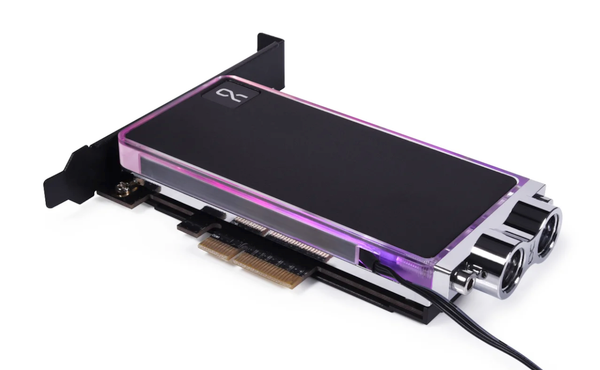

Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler là card mở rộng PCI Express tích hợp block tản nhiệt nước cho SSD M.2 NVMe 2280. Sản phẩm cho phép người dùng lắp SSD trên một card PCIe riêng, thay vì đặt SSD trực tiếp tại khe M.2 trên bo mạch chủ.

Đây là linh kiện chuyên dụng dành cho cấu hình đã có bơm, radiator, ống dẫn, fitting và dung dịch tản nhiệt nước. Sản phẩm không có quạt, không có bơm và không thể sử dụng độc lập như một heatsink SSD thông thường.

Thiết kế card PCIe tạo khác biệt gì?

Nhiều block tản nhiệt SSD M.2 được đặt trực tiếp trên khe M.2 của bo mạch chủ. Cách này phù hợp khi khu vực quanh SSD còn đủ rộng và không bị card đồ họa hoặc heatsink chipset che lấp.

Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler được triển khai theo cách khác. SSD được gắn lên PCB của card, sau đó toàn bộ cụm được cắm vào khe PCI Express phù hợp trên bo mạch chủ.

Thiết kế này có thể giải quyết một số vấn đề bố trí phần cứng:

• Khe M.2 nằm ngay dưới card đồ họa và bị tích nhiệt

• Heatsink chipset hoặc card GPU làm khu vực SSD quá chật

• Người dùng muốn đưa SSD ra vị trí dễ quan sát và bảo trì hơn

• Hệ thống cần sắp xếp lại đường ống water cooling

• Case có khe PCIe trống nhưng vị trí M.2 khó thao tác

• Dàn máy cần đồng bộ hiệu ứng aRGB giữa các linh kiện

Việc chuyển SSD sang card PCIe không làm SSD vượt qua giới hạn tốc độ vốn có. Vai trò chính của thiết bị là tạo một vị trí lắp đặt khác và hỗ trợ duy trì nhiệt độ ổn định hơn trong điều kiện tải cao kéo dài.

Người dùng cần phân biệt rõ sản phẩm này với card chuyển đổi M.2 thông thường. Card chuyển đổi phổ thông thường chỉ giúp chuyển SSD sang khe PCIe. Trong khi đó, Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler tích hợp thêm block nước, backplate, thermal pad và hệ thống đèn aRGB.

Thông số kỹ thuật của sản phẩm

Các thông tin kỹ thuật cần lưu ý khi chọn Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler gồm:

• Tên sản phẩm: Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler

• Mã sản phẩm: 13079

• Loại linh kiện: Card PCIe có block tản nhiệt nước cho SSD NVMe

• Chuẩn SSD tương thích: M.2 NVMe 2280

• Chuẩn giao tiếp hỗ trợ: PCIe 3.0, PCIe 4.0 và PCIe 5.0

• Hỗ trợ SSD có chip ở một mặt hoặc hai mặt PCB

• Kích thước: 130,7 × 56 × 24,41 mm

• Vật liệu block: Đồng mạ niken

• Vật liệu nắp block: Acrylic

• Vật liệu backplate: Nhôm

• Độ dày phần đáy block: 4 mm

• Cổng nước: Hai cổng ren G1/4 inch

• Thermal pad: Độ dẫn nhiệt 3 W/mK

• Áp suất thử nghiệm: 0,8 bar

• Nhiệt độ vận hành tối đa: 60°C

• Hệ thống đèn: Năm LED aRGB kỹ thuật số

• Điện áp hệ thống đèn: 5V

• Dây kết nối đèn: JST ba chân, dài 39 cm

• Trọng lượng: Khoảng 361 g

Bộ sản phẩm gồm card PCIe, cụm block và backplate, PCB gắn SSD NVMe, miếng che I/O low-profile, thermal pad, bộ ốc cố định SSD, tua vít và adapter aRGB.

Thermal pad được dùng để truyền nhiệt từ chip controller và chip nhớ của SSD đến block nước. Người dùng cần lắp đúng độ dày theo cấu tạo thực tế của ổ SSD.

Nếu SSD có chip ở cả hai mặt PCB, nên dùng thermal pad 1 mm ở cả hai phía. Nếu SSD chỉ có chip ở một mặt, mặt không có chip sử dụng đồng thời thermal pad 0,5 mm và 1 mm để tạo độ dày phù hợp.

Đánh giá khả năng tương thích trước khi lắp

Trước khi chọn Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler, cần kiểm tra kỹ bo mạch chủ, SSD, card đồ họa và không gian trong case.

Điều đầu tiên là xác định bo mạch chủ có khe PCI Express còn trống hay không. Khe này cần đủ không gian để lắp card, fitting và đường ống nước. Nếu card đồ họa chiếm nhiều khe, card SSD có thể bị che hoặc không còn vị trí thuận tiện để thao tác.

Người dùng cần kiểm tra các yếu tố sau:

• Bo mạch chủ còn khe PCI Express phù hợp

• Khe PCIe không bị card đồ họa che hoàn toàn

• Card không chiếm vị trí cần dùng cho card mạng, card capture hoặc card mở rộng khác

• Khe PCIe có chia sẻ băng thông với cổng SATA hoặc khe M.2 khác hay không

• SSD đang dùng là SSD M.2 NVMe, không phải SSD M.2 SATA

• SSD có đúng chuẩn kích thước M.2 2280

• SSD có chip ở một mặt hoặc hai mặt PCB

• Case có đủ không gian cho card, block, fitting và ống nước

• Đường ống không bị cấn radiator, quạt case, GPU hoặc nắp hông

• Bo mạch chủ có đầu aRGB 5V hoặc có bộ điều khiển đèn tương thích

• Bơm và radiator có đủ khả năng khi thêm một block vào vòng nước

Một số bo mạch chủ có cơ chế chia sẻ lane giữa khe PCIe, khe M.2 và cổng SATA. Khi lắp thêm card lưu trữ, một số cổng có thể bị giới hạn chức năng tùy thiết kế bo mạch. Người dùng nên xem kỹ cấu hình thực tế trước khi lắp.

Card này không phù hợp với SSD M.2 SATA. Dù SSD M.2 SATA và M.2 NVMe có thể có hình thức gần giống nhau, hai loại sử dụng giao tiếp khác nhau. Cần xác định chính xác loại SSD trước khi chọn linh kiện.

Quy trình lắp đặt an toàn

Lắp block nước cho SSD không nên thực hiện vội vàng. Một lỗi ở thermal pad, fitting hoặc đường ống có thể khiến SSD không nhận, nhiệt độ không cải thiện hoặc làm phát sinh nguy cơ rò nước.

Trước khi bắt đầu, cần tắt máy hoàn toàn, ngắt nguồn điện và xả điện còn lại. Nếu máy đang có vòng nước, nên xác định trước thứ tự đường ống để giảm số lần tháo lắp.

Quy trình lắp có thể thực hiện theo các bước:

1. Tháo SSD NVMe khỏi khe M.2 cũ nếu đang dùng trên bo mạch chủ.

2. Kiểm tra vị trí chip controller và chip nhớ trên SSD.

3. Xác định SSD có chip ở một mặt hay cả hai mặt PCB.

4. Làm sạch nhẹ bề mặt SSD tại vị trí cần tiếp xúc nhiệt.

5. Chọn thermal pad đúng độ dày.

6. Dán thermal pad lên đúng khu vực chip cần tản nhiệt.

7. Cố định SSD vào PCB của card.

8. Lắp block và backplate, bảo đảm PCB SSD nằm phẳng.

9. Lắp fitting ren G1/4 theo hướng đi ống đã tính trước.

10. Cắm card vào khe PCI Express phù hợp.

11. Kết nối dây aRGB 5V nếu cần sử dụng đèn.

12. Đấu block vào vòng water cooling.

13. Kiểm tra rò rỉ trước khi cấp nguồn cho máy.

14. Khởi động hệ thống và kiểm tra SSD trong BIOS.

15. Theo dõi nhiệt độ SSD khi nhàn rỗi và khi chạy tải nặng.

Không nên để ống nước kéo căng hoặc tạo lực ép lên card. Đường ống bị gập có thể làm giảm lưu lượng nước, trong khi fitting siết không đúng lực có thể gây rò rỉ.

Khi thử rò rỉ, có thể đặt khăn giấy khô quanh fitting, block và các khu vực gần bo mạch chủ. Nếu phát hiện nước, hơi ẩm hoặc vết dung dịch, cần khắc phục hoàn toàn trước khi bật máy.

Đối với phần đèn, chỉ dùng đầu aRGB 5V ba chân hoặc bộ điều khiển tương thích. Không cắm vào đầu RGB 12V bốn chân, vì khác biệt điện áp có thể làm hỏng hệ thống đèn.

Viện Máy Tính kiểm tra và tư vấn lắp đặt

Khi Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler lắp xong nhưng máy không nhận SSD, card bị vướng GPU, nhiệt độ không giảm, đèn aRGB không sáng hoặc vòng nước có dấu hiệu rò rỉ, người dùng nên kiểm tra trước khi tiếp tục sử dụng.

Viện Máy Tính hỗ trợ kiểm tra khả năng tương thích giữa SSD NVMe, card PCIe, bo mạch chủ, khe PCIe, thermal pad, fitting, ống nước, bơm, radiator và kết nối aRGB.

Với lỗi SSD không nhận, kỹ thuật viên có thể kiểm tra chân tiếp xúc PCIe, vị trí SSD, lực ép từ thermal pad, backplate, thiết lập khe PCIe và tình trạng ổ lưu trữ. Với lỗi nhiệt độ, cần đánh giá chất lượng tiếp xúc giữa block và SSD, hướng dòng nước, tốc độ bơm và điều kiện hoạt động của radiator.

Nếu có dấu hiệu rò nước, cần ngắt nguồn điện ngay. Không nên khởi động lại máy khi chưa xác định được vị trí rò, tình trạng fitting, gioăng cao su và đường ống.

Người dùng nên chuẩn bị Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler, SSD NVMe, thermal pad, fitting, dây aRGB và thông tin cấu hình máy khi mang đến kiểm tra. Có thể gửi hình ảnh bo mạch chủ, khe PCIe, vị trí GPU và bố cục case qua hotline/Zalo 0967891080 để được tư vấn trước.

Lời kết, Alphacool Core M.2 NVMe PCIe 3.0/4.0/5.0 liquid cooler phù hợp với cấu hình water cooling tùy biến cần bố trí SSD NVMe tại khe PCIe riêng. Để thiết bị hoạt động ổn định, cần kiểm tra chuẩn SSD, tài nguyên lane PCIe, không gian trong case, độ dày thermal pad, kết nối aRGB và độ kín của toàn bộ vòng nước.
