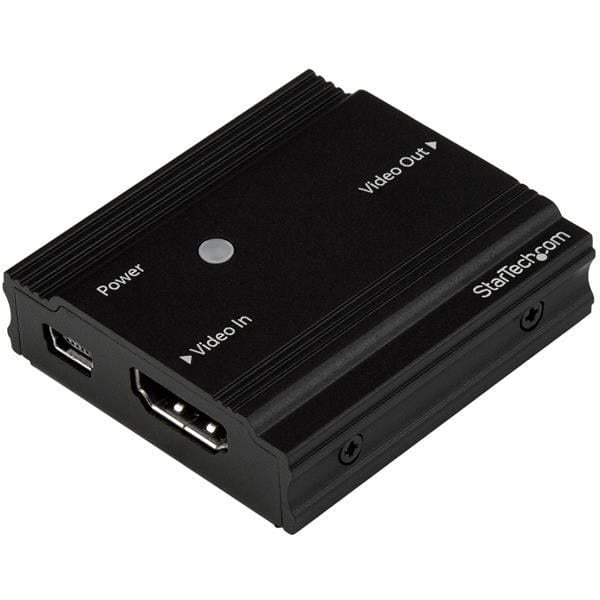

Thiết bị mở rộng tín hiệu HDMI StarTech HDBOOST4K 4K
StarTech HDBOOST4K khuếch đại tín hiệu HDMI, hỗ trợ 4K 60Hz đến 10m, 4K 30Hz đến 25m và Full HD 60Hz đến 35m. Thiết kế nhỏ gọn, HDMI 2.0, phù hợp phòng họp, lớp học và hệ thống trình chiếu.
Một màn hình đặt cách máy tính vài mét thường không phải vấn đề. Nhưng khi đường HDMI bắt đầu chạy qua trần, dọc phòng họp hoặc từ tủ thiết bị đến màn hình phía xa, câu chuyện thay đổi: tín hiệu có thể chớp tắt, mất HDR, không lên 4K hoặc hoàn toàn mất hình dù cùng bộ thiết bị vẫn chạy bình thường với dây ngắn.
StarTech HDBOOST4K được đặt giữa hai đoạn cáp HDMI để tái tạo và tăng cường tín hiệu trước khi truyền tiếp đến màn hình. Thay vì phải chuyển toàn bộ hệ thống sang HDMI-over-CAT hoặc kéo thêm hạ tầng mạng, thiết bị cho phép tận dụng cáp HDMI tiêu chuẩn với khoảng cách tối đa lên đến 35m tùy độ phân giải.
Điểm quan trọng nhất của model này không nằm ở một con số “35m” duy nhất. Khoảng cách sử dụng thực tế thay đổi trực tiếp theo độ phân giải và refresh rate.
HDBOOST4K được StarTech thiết kế cho ba cấu hình chính:
Cáp từ nguồn đến booster | Booster đến màn hình | Tổng chiều dài | Độ phân giải tối đa |
|---|---|---|---|
5m | 5m | 10m | 3840 × 2160 @ 60Hz |
10m | 15m | 25m | 3840 × 2160 @ 30Hz |
15m | 20m | 35m | 1920 × 1080 @ 60Hz |
Vì vậy nếu mục tiêu là 4K 60Hz, tổng đường HDMI nên nằm trong khoảng 10m theo cấu hình được nhà sản xuất công bố. Khi kéo xa đến 25m, mức hỗ trợ giảm xuống 4K 30Hz. Muốn đạt khoảng 35m, cấu hình thực tế chuyển về Full HD 1080p 60Hz.
Đây là điểm cần xác định ngay từ lúc thiết kế hệ thống để tránh tình trạng đã đi dây xong mới phát hiện nguồn phát không thể giữ được resolution mong muốn.
HDBOOST4K không thay thế cáp HDMI mà nằm giữa hai đoạn cáp.
Sơ đồ cơ bản:
Nguồn phát → HDMI → HDBOOST4K → HDMI → Màn hình
Ví dụ với hệ thống 4K 60Hz, có thể sử dụng khoảng 5m HDMI từ PC đến booster và thêm khoảng 5m từ booster đến màn hình.
Với 4K 30Hz, cấu hình tham khảo là khoảng 10m phía nguồn và 15m phía màn hình. Với Full HD, hệ thống có thể kéo tổng cộng đến khoảng 35m theo cấu hình mà StarTech thử nghiệm.
Vị trí booster vì vậy nên được tính ngay trong quá trình đi dây. Nếu toàn bộ 25–30m HDMI đã được kéo thành một đoạn duy nhất rồi mới gắn booster ở cuối, hiệu quả có thể không giống cấu hình chia cáp được nhà sản xuất khuyến nghị.
HDBOOST4K có thể hỗ trợ UHD 4K 60Hz, nhưng repeater chỉ là một thành phần trong chuỗi tín hiệu.
Để đạt 3840×2160 ở 60Hz, nguồn phát, GPU, cổng HDMI, hai đoạn cáp và màn hình đều phải đáp ứng yêu cầu HDMI 2.0 tương ứng.
Chỉ cần một đoạn cáp cũ hoặc cổng nguồn chỉ hỗ trợ 4K30, việc thêm signal booster không thể biến hệ thống thành 4K60.
Đây cũng là lý do hai hệ thống cùng dùng HDBOOST4K nhưng có thể cho kết quả khác nhau. Booster có nhiệm vụ duy trì và tái tạo tín hiệu đang có; nó không nâng cấp khả năng xuất hình của GPU hoặc màn hình.
Một phòng họp có PC đặt trong tủ kỹ thuật nhưng TV nằm ở đầu kia của phòng là ví dụ điển hình. Tương tự, projector trong lớp học thường được treo trên trần trong khi máy tính giảng viên nằm phía dưới.
Trong những trường hợp như vậy, HDMI booster cho phép tiếp tục sử dụng hạ tầng HDMI thông thường mà không phải triển khai transmitter/receiver qua CAT5e hoặc CAT6.
Một số môi trường phù hợp gồm:
Thiết kế nhỏ khoảng 56mm cũng giúp repeater dễ được giấu phía sau màn hình, trong trần kỹ thuật hoặc khu vực đi dây thay vì tạo thêm một hộp thiết bị lớn trên bàn.
HDBOOST4K có cổng cấp nguồn 5V và đi kèm cáp USB, nhưng theo hướng dẫn của StarTech, thiết bị có thể hoạt động trong cấu hình thông thường mà không nhất thiết cần adapter nguồn riêng.
Một số nguồn HDMI có khả năng cấp điện hạn chế. Khi đó việc bổ sung nguồn USB cho booster có thể giúp đường truyền ổn định hơn, đặc biệt khi đã sử dụng cáp tương đối dài.
Ví dụ, nếu hệ thống hoạt động với PC desktop nhưng mất tín hiệu khi chuyển sang một nguồn HDMI nhỏ hơn, nguồn cấp cho repeater là một trong những yếu tố nên kiểm tra.
Cần sử dụng nguồn 5V phù hợp thay vì tự ý dùng adapter điện áp cao hơn.
Đây là tình trạng thường gặp trên hệ thống HDMI dài.
Nếu 1080p 60Hz hoạt động ổn định nhưng chuyển lên 4K60 thì màn hình bắt đầu chớp, mất tín hiệu hoặc liên tục reconnect, vấn đề thường liên quan đến signal integrity và băng thông, chưa chắc booster đã hỏng.
Cách kiểm tra hiệu quả là giảm dần yêu cầu tín hiệu:
4K60 → 4K30 → 1080p60.
Nếu hệ thống ổn định trở lại khi giảm resolution hoặc refresh rate, cần kiểm tra chiều dài và chất lượng hai đoạn cáp trước.
Ngược lại, nếu ngay cả 1080p với dây ngắn cũng không có hình, lúc đó nên kiểm tra nguồn, HDMI input/output và phần cứng repeater.
HDBOOST4K hoặc toàn bộ chuỗi AV có thể cần kiểm tra khi xuất hiện:
Việc xác định lỗi cần nhìn cả đường truyền thay vì chỉ thay repeater.
Một hệ thống HDMI dài có ít nhất bốn thành phần: nguồn phát, cáp thứ nhất, repeater, cáp thứ hai và màn hình.
Cách khoanh vùng nhanh nhất là rút ngắn hệ thống.
Trước tiên có thể nối nguồn trực tiếp vào màn hình bằng một cáp HDMI ngắn. Nếu vẫn không có hình, HDBOOST4K không phải nguyên nhân chính.
Nếu hệ thống dây ngắn hoạt động tốt, thêm booster và từng đoạn cáp trở lại lần lượt. Cách này giúp phát hiện chính xác đoạn nào làm tín hiệu mất ổn định.
Có thể tiếp tục thử:
Cách thử có thứ tự giúp tránh tình trạng thay cáp, reset màn hình và thay booster cùng lúc nhưng cuối cùng vẫn không biết nguyên nhân nằm ở đâu.
HDBOOST4K được thiết kế để giải quyết một khoảng cách cụ thể bằng cáp HDMI tiêu chuẩn. Khi hệ thống cần đi xa hơn đáng kể, việc nối nhiều repeater liên tiếp không phải phương án mà model này được thiết kế để hỗ trợ.
Ở khoảng cách dài hơn, đặc biệt trong tòa nhà hoặc giữa nhiều phòng, HDMI over CAT6, HDBaseT hoặc HDMI optical thường là kiến trúc phù hợp hơn.
Điều này cũng áp dụng khi cần 4K60 ở khoảng cách 20–30m. HDBOOST4K có thể đạt 25m ở 4K30 nhưng không có nghĩa model này đáp ứng 4K60 ở cùng khoảng cách.
Chọn đúng công nghệ từ đầu thường ổn định hơn việc cố ép một đường HDMI vượt quá mức thiết kế.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra StarTech HDBOOST4K khi thiết bị mất tín hiệu, chỉ hoạt động ở độ phân giải thấp, HDMI chập chờn hoặc repeater không được cấp nguồn ổn định.
Kỹ thuật viên có thể thử riêng input và output bằng các đoạn cáp ngắn trước, sau đó tăng chiều dài để đánh giá tình trạng thực tế của repeater. Cách kiểm tra này giúp phân biệt lỗi bo mạch với suy hao từ dây HDMI.
Nếu 4K60 không ổn định, toàn bộ chuỗi nguồn phát – cáp – booster – display sẽ được xem xét về chuẩn HDMI, độ phân giải, refresh rate và khả năng handshake. Với trường hợp mất audio, đường HDMI và khả năng nhận tín hiệu của màn hình hoặc receiver cũng cần được kiểm tra riêng.
Các lỗi vật lý như HDMI Female lỏng, chân connector biến dạng, cổng nguồn tiếp xúc kém hoặc mạch không hoạt động ổn định có thể được đánh giá khả năng sửa chữa tùy tình trạng thiết bị.
Khách hàng được phép ngồi xem trực tiếp quá trình kiểm tra và sửa chữa trong phạm vi kỹ thuật phù hợp. Những lỗi có thể xác định tại cáp, connector, nguồn hoặc cấu hình được ưu tiên sửa chữa nhanh chóng trước khi can thiệp sâu vào bo mạch.
Viện Máy Tính tiếp tục hỗ trợ lâu dài về kết nối HDMI, độ phân giải, lựa chọn cáp và xử lý các tình trạng mất tín hiệu sau sửa chữa. Bảo hành kỹ thuật trọn đời được áp dụng trong phạm vi hỗ trợ kỹ thuật của dịch vụ đã thực hiện; linh kiện và hạng mục thay thế cụ thể áp dụng theo chính sách tương ứng.
Khi HDBOOST4K mất hình, không lên 4K60, bị chớp tín hiệu hoặc chỉ hoạt động khi dùng dây ngắn, người dùng có thể trao đổi tình trạng qua Hotline/Zalo 0967891080 trước khi kiểm tra.
StarTech HDBOOST4K phù hợp nhất khi hệ thống HDMI đã bắt đầu dài hơn mức một sợi cáp thông thường có thể hoạt động ổn định nhưng người dùng vẫn muốn giữ kiến trúc HDMI đơn giản.
Nếu cần 4K60, mốc đáng nhớ là khoảng 10m tổng tuyến. Với 4K30, khoảng cách có thể tăng lên 25m và với Full HD 60Hz có thể đạt khoảng 35m theo cấu hình thử nghiệm của nhà sản xuất.
Sản phẩm phù hợp với phòng họp, lớp học, projector, màn hình signage và các hệ thống AV có khoảng cách vừa phải. Khi yêu cầu khoảng cách hoặc băng thông vượt các mốc trên, nên chuyển sang giải pháp extender qua mạng hoặc cáp quang thay vì cố nối thêm repeater.
Kết luận
StarTech HDBOOST4K là bộ khuếch đại tín hiệu HDMI phù hợp cho phòng họp, lớp học, phòng đào tạo, trung tâm điều khiển và các hệ thống trình chiếu cần truyền tín hiệu ở khoảng cách xa. Thiết bị hỗ trợ HDMI 2.0, truyền tín hiệu 4K 60Hz đến 10m, 4K 30Hz đến 25m và Full HD 60Hz đến 35m, giúp hình ảnh hiển thị ổn định hơn khi kết nối giữa máy tính, đầu phát, màn hình, máy chiếu hoặc tivi.
Nếu hệ thống gặp tình trạng mất tín hiệu, hình ảnh chập chờn, không nhận độ phân giải 4K, màn hình bị đen hoặc không tương thích giữa các thiết bị, bạn nên kiểm tra cả bộ khuếch đại, cáp HDMI, nguồn tín hiệu và thiết bị hiển thị. Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra, tư vấn và xử lý các vấn đề liên quan đến thiết bị khuếch đại HDMI, hệ thống trình chiếu và kết nối hình ảnh.
Liên hệ Trung tâm bảo hành Viện Máy Tính qua hotline 0967891080 để được tư vấn cách lắp đặt, kiểm tra tín hiệu và tìm phương án xử lý phù hợp cho hệ thống của bạn.
