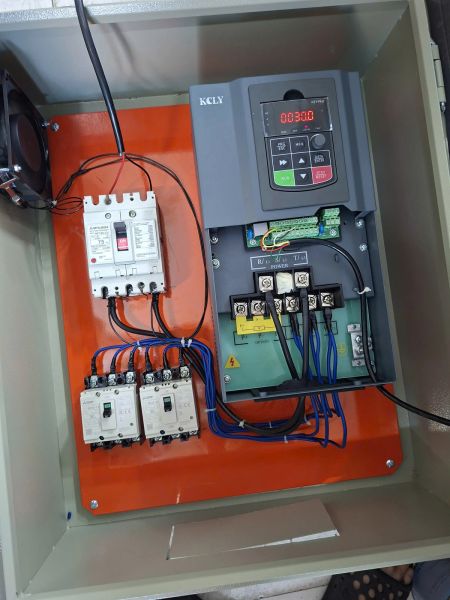

Tủ điện biến tần KCLY 3,7kW – 380V là bộ tủ điều khiển động cơ được lắp ráp sẵn với biến tần KCLY, thiết bị đóng cắt Mitsubishi, quạt làm mát và công tắc điều khiển. Bộ tủ hướng tới nhu cầu điều khiển tốc độ động cơ 3 pha trong máy móc và hệ thống tự động hóa, giúp người dùng giảm thời gian tự lựa chọn linh kiện, đi dây và thiết lập biến tần tại công trình.
Theo thông tin sản phẩm được công bố, cấu hình tủ bao gồm 1 tủ điện, 3 CB Mitsubishi, 1 biến tần KCLY, quạt và công tắc. Đơn vị cung cấp thực hiện lắp ráp và cài đặt theo yêu cầu để khách hàng có thể kết nối với hệ thống thực tế và đưa vào vận hành sau khi hoàn tất các bước kiểm tra nguồn, motor và đấu dây.
Tên sản phẩm chỉ xác định biến tần KCLY công suất 3,7kW và cấp điện áp 380V, chưa công bố model cụ thể của biến tần được lắp trong từng tủ. Trên thị trường có model KCLY FDK820009A0T4-B 3,7kW sử dụng nguồn vào 3 pha 380V và ngõ ra 3 pha 380V, nhưng không nên mặc định mọi tủ điện KCLY 3,7kW này đều sử dụng chính model FDK820 đó nếu chưa kiểm tra tem thiết bị thực tế.
Biến tần là thành phần điều khiển chính của tủ. Thiết bị nhận nguồn điện đầu vào, chỉnh lưu và xử lý qua DC Bus, sau đó sử dụng tầng công suất để tạo điện áp AC có tần số thay đổi cấp cho động cơ. Bằng cách điều chỉnh tần số, biến tần kiểm soát tốc độ quay của motor mà không cần cho động cơ luôn chạy cố định ở tốc độ định mức.
Với tải phù hợp, điều khiển bằng biến tần giúp quá trình khởi động và dừng motor mềm hơn so với đóng trực tiếp bằng contactor. Người vận hành có thể thiết lập thời gian tăng tốc, giảm tốc, tần số vận hành và nhiều thông số khác tùy model biến tần KCLY được lắp trong tủ.
Trong các hệ thống bơm hoặc quạt, việc thay đổi tốc độ còn có thể giúp điều chỉnh lưu lượng theo nhu cầu thay vì để motor chạy tối đa liên tục. Với băng tải hoặc máy cơ khí, biến tần hỗ trợ lựa chọn tốc độ vận hành phù hợp với từng công đoạn.
Tên sản phẩm xác định đây là tủ điện biến tần thuộc nhóm 380V. Đối với biến tần KCLY 3,7kW 380V được ghi nhận trên thị trường như FDK820009A0T4-B, cấu hình tương ứng là điện áp vào 3 pha 380V và điện áp ra 3 pha 380V.
Tuy nhiên do trang bán tủ không nêu mã biến tần cụ thể được lắp bên trong, khi đưa tủ vào sử dụng vẫn phải kiểm tra nameplate của biến tần, CB và sơ đồ đấu dây. Không nên chỉ nhìn chữ “380V” trên tên tủ rồi tự đấu nguồn nếu thiết bị thực tế đã được thay đổi hoặc cấu hình theo yêu cầu riêng của khách hàng.
Motor kết nối cũng phải có điện áp định mức phù hợp. Cần đọc nameplate động cơ để xác nhận điện áp, dòng điện, công suất, tần số và cách đấu sao/tam giác trước khi thiết lập biến tần.
Tủ được nhà bán hàng công bố sử dụng 3 CB Mitsubishi. CB là nhóm thiết bị đóng cắt và bảo vệ mạch điện, giúp cô lập các nhánh điện khi cần bảo trì hoặc khi xuất hiện tình trạng điện vượt quá điều kiện thiết kế của thiết bị bảo vệ.
Tuy nhiên nguồn sản phẩm không công bố model, dòng định mức, số cực hay nhiệm vụ cụ thể của từng CB Mitsubishi. Vì vậy không nên tự ghi rằng ba CB lần lượt bảo vệ nguồn vào, nguồn ra và quạt nếu chưa quan sát sơ đồ tủ thực tế.
Khi bảo trì cần đọc đầy đủ mã và dòng định mức trên từng CB để xác định đúng chức năng. Không nên thay CB chỉ dựa trên kích thước vỏ vì khả năng bảo vệ, số cực và dòng định mức có thể khác nhau.
Biến tần tạo nhiệt trong quá trình chỉnh lưu và đóng cắt công suất. Khi được đặt trong một vỏ tủ kín, nhiệt độ bên trong có thể tăng cao nếu khả năng lưu thông không khí kém. Vì vậy cấu hình sản phẩm được bổ sung quạt để hỗ trợ lưu thông không khí và giải nhiệt.
Quạt phải được kiểm tra định kỳ vì bụi bẩn, bạc đạn mòn hoặc motor quạt yếu có thể làm lưu lượng gió giảm. Khi nhiệt độ bên trong tủ tăng, tuổi thọ tụ điện và linh kiện điện tử của biến tần cũng có thể bị ảnh hưởng.
Nếu tủ được đặt trong môi trường nhiều bụi, cần kiểm tra thêm lưới lọc và đường gió. Không nên đặt các vật cản sát khe hút hoặc khe thoát gió của tủ.
Nhà cung cấp xác nhận tủ có công tắc điều khiển nhưng không mô tả số lượng hoặc chức năng cụ thể của từng công tắc. Trong thực tế, tùy yêu cầu khách hàng, công tắc có thể được cấu hình phục vụ RUN/STOP, lựa chọn chế độ hoặc những tác vụ điều khiển khác.
Do tủ có thể được cài đặt theo yêu cầu, chức năng mặt tủ của từng bộ sản phẩm có khả năng khác nhau. Khi sửa chữa hoặc nhân bản một tủ khác, cần kiểm tra sơ đồ đấu dây thay vì suy luận chức năng chỉ từ vị trí công tắc.
So với mua riêng biến tần rồi tự lắp, tủ hoàn chỉnh giảm bớt nhiều công đoạn cơ khí và đấu nối. Biến tần, CB, quạt và công tắc đã được bố trí trong vỏ tủ, giúp thiết bị có cấu trúc tập trung và thuận tiện hơn khi lắp đặt tại máy.
Nhà bán hàng cũng cho biết tủ có thể được cài đặt theo yêu cầu khách hàng. Điều này phù hợp với các trường hợp người dùng cần thiết lập sẵn thông số cơ bản trước khi nhận tủ.
Dù đã được cài đặt trước, khi đưa vào hệ thống thực tế vẫn nên kiểm tra lại thông số motor. Hai motor cùng công suất 3,7kW có thể khác dòng định mức, tốc độ, số cực hoặc đặc tính tải nên parameter không nên được sao chép máy móc.
Biến tần có thể điều chỉnh tốc độ motor bơm theo nhu cầu lưu lượng, hỗ trợ khởi động mềm và giảm va đập cơ khí trong hệ thống phù hợp.
Với quạt công nghiệp, thay đổi tần số giúp thay đổi tốc độ và lưu lượng gió, phù hợp với hệ thống thông gió hoặc hút bụi cần nhiều mức vận hành.
Tủ biến tần có thể điều chỉnh tốc độ băng tải, tạo thời gian tăng giảm tốc và hỗ trợ phối hợp tốc độ với các công đoạn sản xuất khác.
Các máy sử dụng động cơ 3 pha phù hợp với công suất và đặc tính của biến tần có thể dùng tủ để điều chỉnh tốc độ, khởi động mềm hoặc thay đổi chế độ vận hành.
Các tình trạng dưới đây là những lỗi có thể xuất hiện trong tủ điện và hệ thống biến tần nói chung do nguồn điện, tải, môi trường, linh kiện, đấu dây hoặc thời gian sử dụng. Đây không phải khẳng định tủ điện KCLY hoặc linh kiện Mitsubishi có lỗi thiết kế hay chắc chắn sẽ gặp các vấn đề này.
Cần đo nguồn tại đầu vào biến tần, kiểm tra CB, terminal và dây dẫn. Nếu nguồn 3 pha đến tủ bình thường nhưng không đến biến tần, lỗi có thể nằm ở phần đóng cắt hoặc wiring trước biến tần.
Kiểm tra lệnh RUN, công tắc điều khiển, parameter, dây U/V/W và trạng thái lỗi của biến tần. Đồng thời cần kiểm tra chính motor và tải cơ khí.
Không nên thay CB có dòng lớn hơn ngay. Cần kiểm tra chạm chập, quá tải, IGBT, dây dẫn, motor và dòng thực tế để xác định nguyên nhân bảo vệ tác động.
Nguyên nhân có thể liên quan motor quá tải, cơ cấu bị kẹt, dây motor chạm chập, thời gian tăng tốc quá ngắn hoặc tầng công suất biến tần có vấn đề.
Cần kiểm tra quạt, đường gió, bụi bẩn, nhiệt độ môi trường và dòng tải. Nếu quạt không quay, nhiệt bên trong tủ có thể tăng nhanh khi biến tần vận hành tải nặng.
Kiểm tra tần số cài đặt, nguồn tham chiếu tốc độ, công tắc và parameter giới hạn tần số. Nếu tần số output đúng nhưng motor vẫn bất thường, cần kiểm tra motor và tải.
Có thể liên quan tần số vận hành, thông số motor, cơ cấu cơ khí, bạc đạn hoặc nguồn output. Cần khoanh vùng cả phần điện và phần cơ khí.
Trước khi cấp điện lần đầu cần kiểm tra sơ đồ đấu dây, điện áp nguồn và nameplate của biến tần thực tế. Đặc biệt không nên suy đoán model KCLY chỉ dựa trên công suất 3,7kW vì hãng có nhiều series và cấu hình nguồn khác nhau.
Không nên đóng cắt CB ở phía output biến tần khi biến tần đang cấp điện cho motor nếu thiết kế hệ thống không cho phép. Các thao tác cô lập tải phải thực hiện theo quy trình kỹ thuật phù hợp để tránh ảnh hưởng tầng công suất.
Cần vệ sinh tủ định kỳ, giữ quạt và khe thông gió thông thoáng. Terminal nguồn và motor nên được kiểm tra độ siết sau thời gian dài vận hành vì rung động và chu kỳ nhiệt có thể làm điểm nối suy giảm.
Khi thay motor hoặc thay đổi cơ cấu tải cần kiểm tra lại parameter biến tần. Không nên giữ nguyên thông số cài đặt cũ nếu motor mới có dòng, tốc độ hoặc đặc tính khác.
Theo thông tin sản phẩm, tủ gồm vỏ tủ điện, 3 CB Mitsubishi, 1 biến tần KCLY, quạt và công tắc.
Có. Nhà cung cấp cho biết tủ được làm sẵn và có thể cài đặt theo yêu cầu khách hàng trước khi đưa vào sử dụng.
Trang sản phẩm hiện chỉ ghi biến tần KCLY 3,7kW – 380V mà không nêu model cụ thể. Vì vậy cần xem tem thiết bị trong tủ để xác nhận chính xác series và mã biến tần.
Có. Trên thị trường hiện có KCLY FDK820009A0T4-B công suất 3,7kW, nguồn vào 3 pha 380V và ngõ ra 3 pha 380V. Tuy nhiên không nên tự động đồng nhất model này với biến tần nằm trong tủ nếu chưa kiểm tra thực tế.
Cấu hình được nhà bán hàng công bố gồm 3 CB Mitsubishi. Model và dòng định mức của từng CB chưa được nêu rõ.
Có. Cấu hình sản phẩm có quạt tủ điện để hỗ trợ lưu thông không khí và giải nhiệt cho thiết bị bên trong.
Công suất biến tần được ghi là 3,7kW, nhưng trước khi ghép motor phải đối chiếu dòng định mức, điện áp, tải cơ khí và thông số nameplate của biến tần thực tế. Không nên chỉ so sánh cùng công suất kW.
Nguồn bán sản phẩm hiện công bố thời gian bảo hành 24 tháng.
Tủ điện biến tần KCLY 3,7kW – 380V là bộ điều khiển được lắp sẵn gồm biến tần KCLY, 3 CB Mitsubishi, quạt và công tắc. Cấu hình giúp tập trung thiết bị điều khiển và bảo vệ trong một tủ, phù hợp cho nhiều hệ thống motor công nghiệp sau khi được lựa chọn và cài đặt theo yêu cầu tải thực tế.
Khi tủ gặp tình trạng không lên nguồn, CB nhảy, biến tần báo lỗi, motor không chạy, motor chạy sai tốc độ, mất pha output, quạt không hoạt động hoặc tủ nóng bất thường, cần kiểm tra nguồn 380V, CB, wiring, biến tần, parameter, motor và hệ thống làm mát trước khi xác định linh kiện bị hỏng.
Nếu cần kiểm tra biến tần KCLY, CB Mitsubishi, mạch nguồn, DC Bus, tụ điện, IGBT, driver, quạt, công tắc, terminal hoặc hệ thống dây dẫn của tủ điện biến tần KCLY 3,7kW – 380V, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế hạng mục phù hợp.
