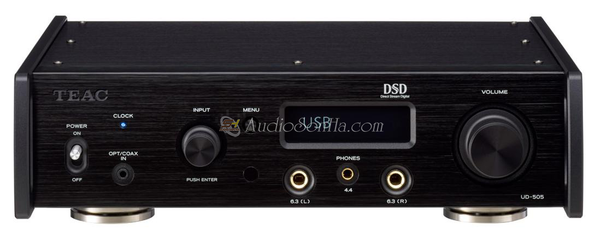

Usb Dac Teac Ud-505

Thông số kỹ thuật

Thương hiệu: Teac

Model   UD-505

Các định dạng được hỗ trợ

Đầu vào USB      - PCM: 16/24/32-bit, 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 kHz

-DSD: 2,8 / 5,6 / 11,2 / 22,5 MHz

Đầu vào kỹ thuật số đồng trục    - PCM: 16/24-bit, 32 / 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz

- DSD 2,8MHz (hỗ trợ định dạng DoP 176,4kHz / 24-bit)

Đầu vào kỹ thuật số quang học - PCM: 16/24-bit, 32 / 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz

- DSD: 2,8 MHz (hỗ trợ định dạng DoP 176,4kHz / 24-bit)

Phần DAC

DAC USB              Asahi Kasei Microdevices AK4497 × 2

Tăng chuyển đổi               Lên đến 384kHz / 32-bit PCM, 22,5MHz DSD

Bộ lọc kỹ thuật số             - Bộ lọc PCM: Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, tắt

- Các tần số cắt DSD:

 + Hẹp 39kHz (ở 2,8M), 78kHz (ở 5,6M), 156kHz (ở 11,2M) hoặc 312kHz (ở 22,5M)

 + Rộng: 76kHz (ở 2,8M), 152kHz (ở 5,6M), 304kHz (ở 11,2M) hoặc 608kHz (ở 22,5M)

Đầu vào âm thanh

USB        - Cổng USB B, USB 2.0, chuyển chế độ không đồng bộ, truyền hàng loạt

- Phần mềm tương thích: TEAC HR Audio Player (Windows, Macintosh)

Kỹ thuật số COAXIAL (phía sau) Chân RCA × 1 (mạ vàng)

Mức đầu vào: 0,5 Vp-p

Trở kháng đầu vào: 75 Ω

Kỹ thuật số quang học (phía sau)              TOS-link × 1

- Mức đầu vào −24,0 dBm đến -14,5 dBm đỉnh

Kỹ thuật số đồng trục (phía trước)            1/8 inch (3,5 mm) mini * × 1 (kết hợp với đầu vào kỹ thuật số quang học, tự động phát hiện)

Mức đầu vào: 0,5 Vp-p

Trở kháng đầu vào: 75 Ω

 * 1/8 inch Mini - bao gồm cáp chuyển đổi RCA.

Kỹ thuật số quang học (mặt trước)           1/8-inch Mini Optical * × 1 (kết hợp với đầu vào kỹ thuật số đồng trục, tự động phát hiện)

 Mức đầu vào: -24,0 dBm đến -14,5 dBm đỉnh

Tương tự (phía sau)        Chân RCA × 1 cặp (mạ vàng)

Trở kháng đầu vào: 24 kΩ

 Độ nhạy đầu vào: 130 mV

Bluetooth            - Phiên bản Bluetooth: 4.0

- Loại đầu ra: Class2 (Phạm vi: xấp xỉ 33ft / 10m)

- Cấu hình được hỗ trợ: A2DP, AVRCP

- Bảo vệ nội dung: SCMS-T

- Bộ giải mã được hỗ trợ: LDAC ™, Qualcomm® aptX ™ HD, aptX ™, AAC , SBC

- Số thiết bị được ghép nối: tối đa 8 thiết bị

Đầu ra âm thanh

XLR cân bằng      XLR × 1 cặp (mạ vàng)

- Mức đầu ra: Cố định (0 dB), cố định (+6 dB), biến đổi, tắt đầu ra (có thể lựa chọn)

- Mức đầu ra tối đa:

2.0 Vrms (1 kHz, toàn thang đo, thành 10 kΩ , khi được đặt thành cố định (0 dB))

4,0 Vrms (1 kHz, toàn thang, thành 10 kΩ, khi đặt thành cố định (+6 dB))

12,0 Vrms (1 kHz, toàn thang, thành 10 kΩ, khi đặt thành biến )

Trở kháng đầu ra: 188 Ω

RCA không cân bằng       Chân RCA × 1 cặp (mạ vàng)

- Mức đầu ra Cố định: (0 dB), cố định (+6 dB), có thể thay đổi, tắt đầu ra (có thể lựa chọn)

- Mức đầu ra tối đa:

2.0 Vrms (1 kHz, toàn thang đo, thành 10 kΩ, khi được đặt thành cố định (0 dB))

4,0 Vrms (1 kHz, toàn thang đo, thành 10 kΩ, khi đặt thành cố định (+6 dB))

6,0 Vrms (1 kHz, toàn thang, thành 10 kΩ, khi đặt thành biến)

- Trở kháng đầu ra: 150 Ω

Đầu ra tai nghe

Đầu nối 1             Giắc cắm âm thanh nổi TRS 1/4 inch (6,3mm) × 2 (mạ vàng)

- Cực (cân bằng):

Đầu: HOT, Vòng: LẠNH, Tay áo: NC (GND)

- Cực (không cân bằng):

Đầu: L, Vòng : R, Tay áo: GND

Đầu nối 2             4,4mm 5 cực Pentaconn × 1 (mạ vàng)

- Cực (cân bằng):

Đầu: L +, Vòng 1: L–, Vòng 2: R +, Vòng 3: R–, Tay áo: GND

Số lượng lớn nhất            - Cân bằng: 700 mW + 700 mW (thành 32 Ω)

- Không cân bằng:

500 mW + 500 mW (vào 32 Ω × 1)

350 mW + 350 mW (thành 32 Ω × 2)

 - Tiếp đất: 500 mW + 500 mW ( thành 32 Ω)

- Trở kháng được hỗ trợ: 16-600 Ω

Phần đồng hồ

Đồng hồ nội bộ                 - Loại dao động Crystal

- Số đồng hồ 2 (44,1kHz và 48kHz)

Đầu vào đồng hồ bên ngoài         - Đầu nối BNC (mạ vàng)

- Tần số đầu vào: 10 MHz

- Trở kháng đầu vào: 50 Ω

 - Mức đầu vào:

Sóng hình chữ nhật: tương đương với các mức TTL Sóng hình

sin: 0,5 đến 1,0 Vrms

Hiệu suất âm thanh

Phản hồi thường xuyên                10 Hz - 80.000 Hz (+ 1 / –3 dB, đầu vào 192kHz PCM, đầu ra RCA, tắt bộ lọc kỹ thuật số)

Tổng méo hài     0,002% trở xuống (đầu vào PCM 192kHz, đầu ra RCA, tắt bộ lọc kỹ thuật số)

Tỷ lệ S / N            110 dB trở lên (đầu vào PCM 192kHz, đầu ra RCA, tắt bộ lọc kỹ thuật số)

Thông số chung

Nguồn cấp          AC 120V 60Hz (Mỹ / Canada), AC 230V 50Hz (Anh / Châu Âu)

Công suất            18W (0.3 W trạng thái nghỉ)

Kích thước          290 × 84,5 × 248,7 mm / 11,4 inch x 3,3 inch x 9,8 inch

(Rộng x Cao x Dày, bao gồm cả phần nhô ra)

Trọng lượng       4,2 kg / 9,3 lbs.
