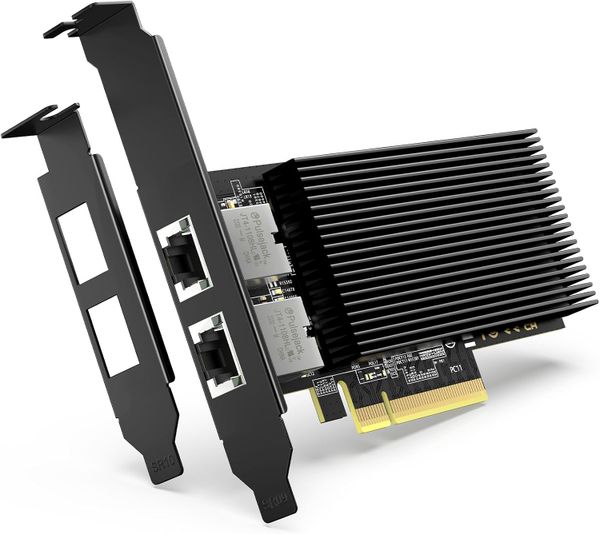

VIMIN 10G PCI-E Network Card with 10Gbps Dual RJ45 Ports

Card mạng VIMIN 10GbE Dual RJ45 Intel X540-T2 là card mạng hai cổng RJ45 tốc độ cao dành cho workstation, server, NAS và hệ thống lưu trữ nội bộ. Sản phẩm sử dụng controller Intel X540-T2, hỗ trợ kết nối 10GbE qua cáp mạng đồng và phù hợp cho nhu cầu truyền dữ liệu lớn, máy ảo, sao lưu hoặc xây dựng hạ tầng mạng hiệu năng cao.

Hai cổng RJ45 cho kết nối mạng 10GbE

Card mạng VIMIN 10GbE Dual RJ45 Intel X540-T2 được trang bị hai cổng 10GBase-T RJ45 độc lập. Mỗi cổng có thể hoạt động ở tốc độ đến 10Gbps, hỗ trợ triển khai hai đường truyền riêng, đường truyền dự phòng hoặc kết nối nhiều thiết bị trong hệ thống mạng.

Sản phẩm phù hợp với các nhu cầu như:

• Kết nối máy chủ với switch 10GbE.

• Truyền dữ liệu dung lượng lớn giữa workstation và NAS.

• Sao lưu dữ liệu nội bộ tốc độ cao.

• Dựng video, thiết kế đồ họa, xử lý dữ liệu hoặc làm việc với file lớn.

• Triển khai máy chủ mini, homelab và hệ thống máy ảo.

• Kết nối hai đường mạng độc lập cho server hoặc workstation.

Card sử dụng chuẩn 10GBase-T qua cổng RJ45, thuận tiện cho hệ thống đã có sẵn hạ tầng mạng đồng. Không giống card SFP+, sản phẩm có thể kết nối trực tiếp với switch hoặc router có cổng RJ45 tương thích mà không cần module quang hay dây DAC.

Tương thích PCIe và thông số kỹ thuật

Card mạng VIMIN 10GbE Dual RJ45 Intel X540-T2 sử dụng giao tiếp PCIe 2.0 x8, có thể lắp vào khe PCIe x8 hoặc x16 trên mainboard. Card phù hợp với máy tính để bàn, workstation, server và NAS có hỗ trợ khe PCIe mở rộng.

Sản phẩm hỗ trợ Windows, Windows Server, Linux và VMware. Với hệ thống máy chủ hoặc môi trường ảo hóa, cần kiểm tra phiên bản hệ điều hành, driver và cấu hình mạng trước khi triển khai để bảo đảm nhận đủ hai cổng mạng.

Thông số kỹ thuật chính:

• Controller mạng: Intel X540-T2.

• Số lượng cổng mạng: 02 cổng RJ45.

• Chuẩn mạng: 10GBase-T.

• Tốc độ tối đa: 10Gbps trên mỗi cổng.

• Tốc độ hỗ trợ: 10Gbps, 1Gbps và 100Mbps.

• Giao tiếp: PCIe 2.0 x8.

• Khe cắm tương thích: PCIe x8 và x16.

• Chuẩn dữ liệu: IEEE 802.3.

• Hệ điều hành hỗ trợ: Windows, Windows Server, Linux và VMware.

• Thương hiệu/Nhà sản xuất: VIMIN.

Intel X540-T2 là controller mạng hai cổng, sử dụng PCIe x8 và hỗ trợ 10GbE, 1GbE cùng 100Mbps trên hạ tầng mạng đồng.ibm+1

Điều kiện để khai thác tốc độ 10GbE

Để Card mạng VIMIN 10GbE Dual RJ45 Intel X540-T2 đạt tốc độ 10Gbps, hệ thống cần sử dụng switch, router, NAS hoặc máy tính đầu bên kia có cổng 10GBase-T RJ45 tương ứng. Nếu thiết bị đầu bên kia chỉ hỗ trợ 1GbE, card sẽ tự động kết nối ở tốc độ 1Gbps.

Dây mạng, đầu bấm RJ45 và khoảng cách đi dây cũng ảnh hưởng đến độ ổn định của kết nối. Khi tốc độ không đạt 10Gbps hoặc mạng bị mất kết nối ngắt quãng, cần kiểm tra chất lượng dây mạng, cổng switch, thiết lập driver và trạng thái thương lượng tốc độ.

Hai cổng RJ45 hoạt động độc lập. Nếu cần gộp băng thông hoặc tạo kết nối dự phòng, switch và hệ điều hành cần hỗ trợ cấu hình phù hợp. Việc cắm đồng thời hai dây mạng không tự động tăng tổng tốc độ nếu chưa thiết lập chế độ liên kết cổng.

Controller Intel X540 hỗ trợ các công nghệ phục vụ môi trường ảo hóa và mạng doanh nghiệp như VMDq, SR-IOV, iSCSI và FCoE, tùy thuộc vào hệ điều hành, driver và cấu hình triển khai thực tế.cdrdv2-public.intel+1

Nguyên nhân lỗi và hỗ trợ tại Viện Máy Tính

Khi Card mạng VIMIN 10GbE Dual RJ45 Intel X540-T2 không nhận trong hệ điều hành, mất kết nối, chỉ đạt tốc độ 1Gbps hoặc hoạt động không ổn định, nguyên nhân có thể nằm ở card, khe PCIe, driver, dây mạng, switch hoặc cấu hình mạng.

Các tình trạng thường cần kiểm tra gồm:

• Card lắp chưa khớp khe PCIe x8 hoặc x16.

• Khe PCIe bị vô hiệu hóa trong BIOS hoặc bị chia sẻ lane với linh kiện khác.

• Driver không phù hợp với Windows, Windows Server, Linux hoặc VMware.

• Switch, router hoặc NAS chưa có cổng 10GBase-T.

• Dây mạng, đầu RJ45 hoặc cổng switch gặp lỗi.

• Tốc độ liên kết bị hạ xuống 1Gbps do hạ tầng mạng không đáp ứng 10GbE.

• Cấu hình IP, DNS, gateway, VLAN hoặc bonding chưa phù hợp.

• Hệ thống máy chủ chưa thiết lập đúng hai cổng mạng độc lập hoặc chế độ dự phòng.

Viện Máy Tính hỗ trợ kiểm tra card mạng, khe PCIe, BIOS, driver, dây mạng, switch, router, NAS và tốc độ liên kết thực tế. Kỹ thuật viên có thể hỗ trợ cài đặt driver, cấu hình mạng nội bộ, kiểm tra băng thông, xử lý lỗi không nhận card và tư vấn phương án nâng cấp hạ tầng mạng.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra, sửa chữa nhanh chóng và bảo hành kỹ thuật trọn đời. Khách hàng được phép ngồi xem trực tiếp quá trình kiểm tra, cài đặt driver và cấu hình hệ thống. Liên hệ Hotline/Zalo 0967891080 để được tư vấn trước khi mang máy đến.

Kết luận

Card mạng VIMIN 10GbE Dual RJ45 Intel X540-T2 là lựa chọn phù hợp cho người dùng cần hai cổng RJ45 tốc độ cao trong workstation, server, NAS hoặc hệ thống mạng nội bộ chuyên dụng. Card hỗ trợ kết nối 10GbE qua hạ tầng dây mạng đồng, giúp đáp ứng nhu cầu truyền dữ liệu lớn, sao lưu nhanh và triển khai máy chủ.

Để khai thác hiệu quả tốc độ 10GbE, cần bảo đảm mainboard có khe PCIe phù hợp, switch hỗ trợ 10GBase-T, dây mạng đạt yêu cầu và driver được cài đặt đúng. Nếu cần lắp card, xử lý lỗi không nhận mạng, kiểm tra tốc độ thực tế hoặc xây dựng mạng 10GbE, hãy mang máy đến Viện Máy Tính để được kỹ thuật viên hỗ trợ theo cấu hình đang sử dụng.
