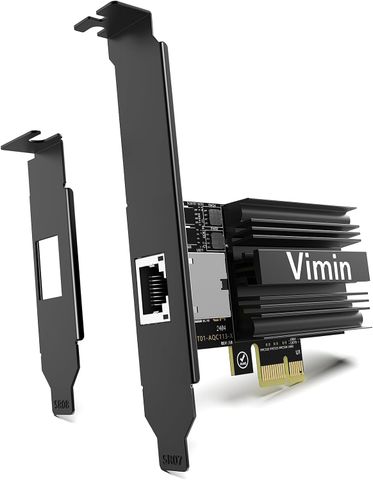

VIMIN AQC113-X1 10GbE PCIe 4.0 x1 RJ45 Cho Desktop

VIMIN AQC113-X1 10GbE PCIe 4.0 x1 RJ45 Cho Desktop

VIMIN AQC113-X1 là card mạng PCI Express dành cho desktop, workstation hoặc hệ thống máy chủ cần nâng cấp từ Gigabit Ethernet lên kết nối 10 Gigabit Ethernet qua cổng RJ45. Card sử dụng controller Marvell AQC113, hỗ trợ nhiều mức tốc độ từ 100Mbps đến 10Gbps và kết nối với máy tính thông qua PCIe 4.0 x1, nhờ đó có thể tận dụng những khe PCIe nhỏ mà không nhất thiết chiếm một khe x8 dành cho các NIC 10GbE thế hệ cũ.

Điểm đáng chú ý của AQC113-X1 là khả năng sử dụng hạ tầng mạng đồng quen thuộc thay vì bắt buộc chuyển sang SFP+. Đây là lựa chọn phù hợp cho máy dựng phim, workstation đồ họa, NAS tự build, homelab hoặc desktop thường xuyên sao chép dữ liệu dung lượng lớn qua mạng nội bộ. Tuy nhiên, để đạt gần tốc độ 10Gbps, toàn bộ tuyến mạng gồm card, switch, NAS hoặc máy đầu kia, dây Ethernet và storage đều phải đáp ứng đủ băng thông.

Thông số kỹ thuật VIMIN AQC113-X1

• Thương hiệu: VIMIN

• Model: VM-AQC113-X1 / AQC113-X1

• Loại thiết bị: Card mạng PCI Express 10GbE

• Controller: Marvell AQC113

• Cổng mạng: 1 × RJ45

• Chuẩn mạng: 10GBASE-T Multi-Gig Ethernet

• Tốc độ hỗ trợ: 10Gbps / 5Gbps / 2.5Gbps / 1Gbps / 100Mbps

• Giao tiếp máy tính: PCIe 4.0 x1

• Khe có thể lắp: PCIe x1, x4, x8, x16 tương thích

• Khả năng tương thích bus: có thể hoạt động với các thế hệ PCIe cũ hơn trong điều kiện phù hợp

• Wake-on-LAN: Có

• Hệ điều hành: Windows 10, Windows 11, Windows Server, Linux và môi trường VMware tương thích

• Bracket: Standard Profile và Low Profile

• Thiết bị phù hợp: Desktop, workstation, server hoặc homelab có khe PCIe phù hợp

• Bảo hành: Theo chính sách hãng

AQC113-X1 giải quyết bài toán 10GbE chỉ với một lane PCIe 4.0

Điểm kỹ thuật đáng quan tâm nhất của phiên bản này nằm ở giao tiếp PCIe 4.0 x1. Một lane PCIe 4.0 có băng thông đủ lớn để phục vụ đường truyền Ethernet 10Gbps trong điều kiện hệ thống phù hợp, giúp card giữ kích thước và yêu cầu khe mở rộng gọn hơn nhiều NIC 10GbE PCIe x4 hoặc x8.

Điều này đặc biệt hữu ích trên những mainboard đã dành khe x16 chính cho GPU nhưng chỉ còn một vài khe PCIe nhỏ. Card vật lý x1 có thể cắm vào khe x1 hoặc các khe dài hơn như x4, x8 và x16 nếu mainboard cho phép.

Tuy nhiên, khả năng cắm vừa khe và khả năng đạt đủ tốc độ là hai vấn đề khác nhau. Nếu card được chạy ở PCIe 3.0 x1, băng thông của bus thấp hơn PCIe 4.0 x1 và có thể trở thành giới hạn trước khi đường Ethernet đạt đủ 10Gbps. Vì vậy, người dùng muốn khai thác tối đa 10GbE nên kiểm tra mainboard và CPU có cung cấp đúng PCIe 4.0 cho khe đang sử dụng hay không.

10Gbps mang lại lợi ích rõ nhất khi làm việc với dữ liệu lớn

10GbE không chỉ dành cho Internet tốc độ cực cao. Trong thực tế, giá trị lớn hơn thường nằm ở mạng LAN giữa PC, workstation và NAS.

Một đường 10Gbps có tốc độ quy đổi lý thuyết khoảng 1,25GB/s trước overhead. Tốc độ truyền file thực tế sẽ thấp hơn do giao thức mạng, hệ điều hành, storage và thiết bị trung gian, nhưng vẫn cao hơn đáng kể so với Gigabit Ethernet.

Điều này hữu ích khi làm việc với thư viện ảnh RAW, footage 4K/8K, project dựng phim, backup SSD dung lượng lớn, máy ảo hoặc dữ liệu trên NAS. Với Gigabit Ethernet, một file hàng trăm GB có thể mất khá nhiều thời gian để sao chép; khi hệ thống storage đủ nhanh, 10GbE giúp giảm đáng kể thời gian chờ.

Card hỗ trợ Multi-Gig chứ không chỉ riêng 10Gbps

Marvell AQC113 không bắt buộc kết nối luôn phải chạy 10Gbps. Card có thể thương lượng xuống các mức 5Gbps, 2.5Gbps, 1Gbps hoặc 100Mbps tùy hạ tầng mạng.

Đây là lợi thế đáng kể khi hệ thống đang được nâng cấp theo từng giai đoạn. Ví dụ, người dùng có thể lắp card 10GbE trước nhưng tạm thời kết nối với switch 2.5GbE. Card vẫn hoạt động ở 2.5Gbps, sau đó tự chuyển lên tốc độ cao hơn khi switch được nâng cấp.

Auto Negotiation cũng giúp card tương thích với những thiết bị mạng cũ hơn. Việc VIMIN AQC113-X1 kết nối ở 2.5Gbps hoặc 1Gbps không nhất thiết là lỗi; đó có thể đơn giản là tốc độ cao nhất mà thiết bị ở đầu bên kia đang hỗ trợ.

Muốn đạt 10GbE cần kiểm tra toàn bộ hạ tầng

Một card 10GbE không thể tự biến toàn bộ mạng thành 10Gbps. Đường truyền thực tế luôn bị giới hạn bởi thành phần chậm nhất.

Một cấu hình phù hợp có thể là:

PC 10GbE → Switch 10GbE → NAS 10GbE

Trong khi cấu hình:

PC 10GbE → Switch 1GbE → NAS 10GbE

vẫn chỉ hoạt động quanh giới hạn Gigabit ở đoạn đi qua switch.

Ngoài switch, người dùng còn phải kiểm tra router nếu cần truyền dữ liệu qua router, cũng như tốc độ của SSD hoặc RAID trên NAS. Một NAS dùng ổ cứng cơ đơn lẻ có thể không đủ throughput để tận dụng hết đường mạng 10GbE dù link speed đã báo 10Gbps.

Cáp Ethernet là yếu tố không nên xem nhẹ

10GBASE-T hoạt động qua cáp đồng RJ45 nhưng yêu cầu tín hiệu cao hơn đáng kể so với mạng 1GbE. Dây quá cũ, đầu RJ45 bấm không chuẩn, tuyến cáp dài hoặc môi trường có nhiều nhiễu có thể khiến kết nối giảm tốc độ hoặc mất ổn định khi tải lớn.

Với hạ tầng triển khai mới cho 10GbE, Cat6A thường là lựa chọn an toàn hơn cho đường dài. Cat6 có thể sử dụng 10GbE ở những khoảng cách và điều kiện phù hợp, nhưng khả năng thực tế còn phụ thuộc chất lượng cable và môi trường lắp đặt.

Nếu card chỉ link 5Gbps hoặc 2.5Gbps trên một tuyến dây nhưng đạt 10Gbps khi sử dụng cáp ngắn khác, nên kiểm tra hệ thống cabling trước khi thay card mạng.

Khe x1 giúp dễ lắp nhưng cần chú ý vị trí GPU

AQC113-X1 sử dụng form PCIe x1 nhỏ, phù hợp với nhiều hệ thống desktop. Tuy nhiên, card vẫn cần khoảng trống vật lý và luồng khí nhất định.

Trên mainboard có GPU 2.5 hoặc 3 slot, card đồ họa có thể che khe x1 gần nhất. Trong trường hợp đó, người dùng có thể lắp NIC vào một khe x4, x8 hoặc x16 còn trống nếu mainboard hỗ trợ.

Cần kiểm tra thêm cách mainboard chia PCIe lane. Một số khe có thể chia tài nguyên với M.2, SATA hoặc các khe mở rộng khác. Việc cắm card vào một vị trí nhất định có thể khiến thiết bị khác bị giảm lane hoặc vô hiệu hóa tùy thiết kế mainboard.

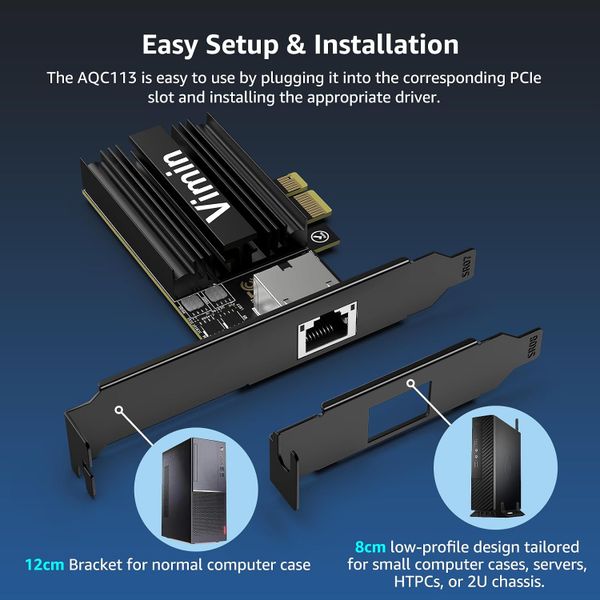

Standard và Low Profile bracket linh hoạt cho nhiều loại case

VIMIN cung cấp bracket kích thước tiêu chuẩn và Low Profile, giúp card có thể sử dụng trong nhiều chassis hơn. Với desktop tower thông thường, bracket full-height được sử dụng; còn workstation nhỏ hoặc case SFF có thể cần Low Profile.

Khi thay bracket cần giữ cổng RJ45 thẳng với khe phía sau case và siết vít vừa đủ. Nếu bracket bị lệch, lực từ dây Ethernet có thể tác động trực tiếp lên socket RJ45 hoặc PCB.

Đây là vấn đề dễ bị bỏ qua nhưng có thể gây tình trạng mạng chập chờn khi người dùng chạm hoặc di chuyển dây.

Windows 10/11 và Windows Server cần driver đúng AQC113

Card hỗ trợ Windows 10, Windows 11 và Windows Server, nhưng driver vẫn đóng vai trò quan trọng trong việc khai thác controller Marvell AQC113.

Nếu hệ điều hành sử dụng driver không phù hợp hoặc driver cũ, người dùng có thể gặp những hiện tượng như card được nhận nhưng chỉ chạy tốc độ thấp, mất link sau Sleep, adapter tự reset hoặc Wake-on-LAN không hoạt động.

Sau khi lắp nên kiểm tra trong Device Manager để xác nhận adapter được nhận đúng. Nếu card hiện dấu chấm than hoặc xuất hiện dưới dạng thiết bị Ethernet chưa xác định, cần xử lý driver trước khi kết luận phần cứng lỗi.

Đối với máy server, nên kiểm tra driver và khả năng tương thích hệ điều hành trước khi đưa NIC vào môi trường production.

Linux và VMware nên kiểm tra phiên bản driver trước khi triển khai

VIMIN công bố card hỗ trợ Linux và VMware, nhưng môi trường server thường nhạy hơn desktop thông thường về driver và kernel.

Trên Linux, khả năng nhận controller có thể thay đổi theo phiên bản kernel và driver đang cài. Với VMware, cần kiểm tra phiên bản hypervisor có driver tương thích với AQC113 hay không trước khi dùng card làm uplink quan trọng.

Nếu mục tiêu là triển khai NAS tự build, workstation Linux hoặc máy ảo, nên test đầy đủ các chức năng gồm link speed, throughput, restart, sleep/wake nếu có và tải liên tục trước khi đưa hệ thống vào vận hành lâu dài.

Wake-on-LAN hữu ích cho workstation và homelab

AQC113-X1 hỗ trợ Wake-on-LAN, cho phép đánh thức máy thông qua mạng trong cấu hình tương thích. Tính năng này hữu ích khi workstation, server backup hoặc PC homelab không cần chạy liên tục nhưng vẫn cần khởi động từ xa.

Để WOL hoạt động, ngoài card mạng còn phải cấu hình BIOS/UEFI, driver và Power Management của hệ điều hành. Mainboard cũng cần duy trì nguồn chờ cho NIC khi máy đang ở trạng thái hỗ trợ.

Nếu Ethernet hoạt động bình thường nhưng WOL không chạy, chưa nên kết luận card mạng bị hỏng. BIOS và thiết lập nguồn thường là những phần cần kiểm tra trước.

Vì sao VIMIN AQC113-X1 có thể hư hỏng?

Card mạng không có motor hoặc bộ phận chuyển động nhưng vẫn chịu tải điện và nhiệt liên tục. Controller 10GbE xử lý lượng dữ liệu cao hơn NIC Gigabit, vì vậy nhiệt độ là một trong những yếu tố cần quan tâm, đặc biệt khi card nằm sát GPU hoặc trong case có airflow hạn chế.

Nhiệt độ cao kéo dài có thể khiến kết nối không ổn định khi truyền file lớn dù browsing thông thường vẫn hoạt động. Nếu card chỉ mất link khi tải 10Gbps liên tục, cần kiểm tra cả nhiệt độ controller, airflow trong case và driver.

Cổng RJ45 cũng có thể xuống cấp khi dây mạng bị kéo mạnh hoặc cắm rút thường xuyên. Điểm hàn socket hoặc chân tiếp xúc có thể bị ảnh hưởng, tạo hiện tượng link bật tắt khi lay nhẹ đầu cáp.

Ngoài ra, card PCIe có thể bị ảnh hưởng bởi tĩnh điện, nguồn PCIe không ổn định, connector bẩn hoặc thao tác tháo lắp khi máy chưa được ngắt nguồn hoàn toàn. Driver và firmware cũng có thể tạo triệu chứng giống hư phần cứng nên cần được loại trừ trước khi sửa PCB.

Card báo 10Gbps nhưng copy file vẫn chậm

Link Speed 10Gbps chỉ xác nhận kết nối Ethernet giữa hai thiết bị đã thương lượng ở mức 10G. Nó không đảm bảo ứng dụng sẽ truyền dữ liệu ở 10Gbps.

Nếu tốc độ copy vẫn thấp, cần kiểm tra SSD, RAID, NAS, CPU và giao thức mạng. Ví dụ, một HDD đơn có thể trở thành bottleneck trước khi NIC đạt giới hạn.

Có thể test throughput riêng giữa hai máy để tách hiệu năng network khỏi storage. Nếu benchmark mạng đạt cao nhưng copy file chậm, card AQC113-X1 thường không phải nguyên nhân chính.

Card chỉ chạy 1Gbps hoặc 2.5Gbps

Nên kiểm tra lần lượt switch, dây, đầu nối và thiết bị ở đầu bên kia. Nếu một trong những thành phần đó chỉ hỗ trợ 2.5GbE, card sẽ tự thương lượng xuống 2.5Gbps.

Nếu cả hai đầu được xác nhận là 10GbE, hãy thử một đoạn cáp ngắn chất lượng tốt để loại trừ tuyến dây. Sau đó kiểm tra driver và trạng thái PCIe của card.

Cũng cần xác nhận card đang hoạt động trên PCIe 4.0 x1 nếu mục tiêu là khai thác toàn bộ 10GbE. Việc card tương thích khe PCIe cũ không có nghĩa mọi thế hệ PCIe đều cung cấp cùng lượng băng thông.

Mạng mất kết nối khi tải nặng

Tình trạng browsing bình thường nhưng truyền dữ liệu lớn thì mất mạng thường cần kiểm tra cả phần cứng và software. Card có thể nóng hơn khi throughput tăng, trong khi switch hoặc cáp kém cũng có thể tạo packet error rõ hơn ở tốc độ cao.

Nên kiểm tra card có nằm ngay sát heatsink GPU hay không, case có airflow qua khu vực PCIe hay không và thử giảm nhiệt độ hệ thống. Đồng thời test một cáp và một cổng switch khác.

Nếu tình trạng xuất hiện sau khi cập nhật Windows hoặc kernel, driver cũng là yếu tố cần được xem xét trước khi tháo card.

Máy hoàn toàn không nhận AQC113-X1

Khi NIC không xuất hiện trong Device Manager hoặc hệ điều hành, trước tiên cần tắt máy hoàn toàn, tháo nguồn và gắn lại card. PCIe x1 khá nhỏ nên card có thể bị lệch nếu bracket chưa bắt đúng vị trí.

Nếu vẫn không nhận, nên thử một khe PCIe khác. Việc test một card khác trên cùng khe cũng giúp xác định lỗi thuộc mainboard hay NIC.

Ngoài ra cần kiểm tra BIOS, bởi trên một số mainboard, một khe PCIe có thể bị vô hiệu hóa khi sử dụng một M.2 hoặc thiết bị khác do chia lane.

Kiểm tra VIMIN AQC113-X1 tại Viện Máy Tính

Khi card mạng 10GbE hoạt động bất thường, Viện Máy Tính có thể kiểm tra đồng thời NIC, PCIe và đường mạng để tránh nhầm lỗi card với vấn đề switch hoặc cabling. Quy trình có thể bao gồm kiểm tra khả năng nhận controller AQC113, driver, PCIe link, Auto Negotiation và các mức tốc độ từ Gigabit đến 10GbE.

Kỹ thuật viên cũng có thể đánh giá cổng RJ45, chân PCIe, PCB, nhiệt độ controller và độ ổn định khi truyền dữ liệu liên tục. Với trường hợp link 10Gbps nhưng throughput thấp, hệ thống storage và switch có thể được kiểm tra thêm để tìm đúng bottleneck thay vì thay NIC ngay.

Trong môi trường Windows Server, Linux hoặc VMware, việc kiểm tra driver và khả năng tương thích sẽ được ưu tiên trước khi xác định card gặp lỗi điện tử. Nếu người dùng cần hỗ trợ trước khi mang máy đến, có thể liên hệ Hotline/Zalo 0967891080 và cung cấp model mainboard, switch, hệ điều hành cùng tốc độ link đang nhận.

Các lỗi card mạng 10GbE thường được tiếp nhận

Viện Máy Tính hỗ trợ kiểm tra những tình trạng như máy không nhận card, mất driver, không nhận dây mạng, link chỉ đạt 1Gbps/2.5Gbps, 10GbE không ổn định, RJ45 lỏng, mất mạng khi truyền tải lớn, WOL không hoạt động hoặc NIC biến mất sau khi máy Sleep/Restart.

Với lỗi phần cứng, kỹ thuật viên có thể kiểm tra socket RJ45, linh kiện nguồn, controller và tình trạng PCB. Nếu nguyên nhân nằm ở driver, BIOS, PCIe lane hoặc switch, hệ thống sẽ được xử lý theo đúng thành phần thay vì can thiệp vào card không cần thiết.

Đối với hệ thống NAS hoặc workstation có dữ liệu quan trọng, nên tránh thay đổi cấu hình mạng hoặc reset toàn bộ hệ thống khi chưa lưu lại địa chỉ IP, VLAN, bonding và các thiết lập liên quan.

Lưu ý khi xây dựng mạng 10GbE ổn định

Card nên được cố định chắc chắn vào chassis để dây RJ45 không kéo trực tiếp lên PCB. Nếu card nằm sát GPU, cần duy trì airflow phù hợp quanh khu vực PCIe. Khi xây mạng 10GbE mới, nên kiểm tra switch, cable và storage cùng lúc thay vì chỉ nâng cấp NIC.

Không nên ép Speed & Duplex về 10Gbps nếu kết nối Auto Negotiation đang không thể giữ link ổn định; điều này thường không giải quyết được một đường dây hoặc switch có vấn đề.

Với card PCIe 4.0 x1, người dùng muốn tối ưu throughput nên kiểm tra khe đang lắp thực sự hoạt động ở đúng thế hệ và số lane cần thiết. Nếu mainboard giảm khe về PCIe 3.0 hoặc thấp hơn, hiệu năng mạng có thể bị giới hạn dù RJ45 vẫn báo kết nối.

Kết luận

VIMIN AQC113-X1 là card mạng 10GbE đáng chú ý nhờ kết hợp controller Marvell AQC113, cổng RJ45 Multi-Gig và giao tiếp PCIe 4.0 x1. Thiết kế này phù hợp với desktop hoặc workstation cần 10GBASE-T nhưng không muốn dành một khe PCIe x8 lớn cho NIC.

Card hỗ trợ các mức 10Gbps, 5Gbps, 2.5Gbps, 1Gbps và 100Mbps, nhờ đó có thể hoạt động trong cả hạ tầng mạng đang nâng cấp dần. Standard và Low Profile bracket cũng giúp sản phẩm linh hoạt với nhiều kiểu chassis.

Điểm cần lưu ý là tốc độ 10GbE phụ thuộc cả PCIe bus, switch, dây mạng, thiết bị đầu kia và storage. PCIe 4.0 x1 là cấu hình phù hợp để khai thác 10GbE, trong khi khi sử dụng trên thế hệ PCIe thấp hơn, bus có thể trở thành bottleneck.

Khi VIMIN AQC113-X1 không được máy nhận, chỉ link ở tốc độ thấp, mất kết nối khi tải nặng, RJ45 chập chờn hoặc driver hoạt động không ổn định, Viện Máy Tính hỗ trợ kiểm tra card, PCIe, driver và hạ tầng mạng để xác định đúng nguyên nhân. Liên hệ Hotline/Zalo 0967891080 để được tư vấn và hỗ trợ kỹ thuật.
