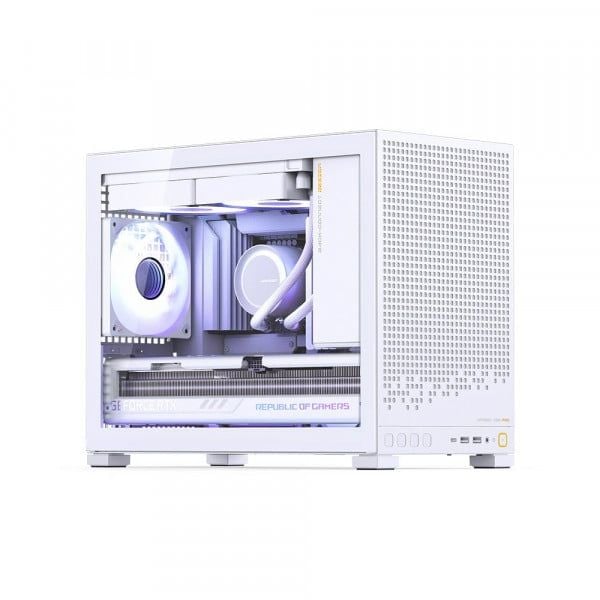

Vỏ Case JONSBO D32 White – M-ATX 24L, hỗ trợ Back-Connect, GPU 365mm và AIO 240mm

JONSBO D32 White là cách gọi thương mại của phiên bản có tên chính hãng D32 STD White. Đây là vỏ case Micro-ATX nhỏ gọn được JONSBO phát triển theo hướng cân bằng giữa kích thước chassis, khả năng lắp card đồ họa lớn, tản khí hiệu năng cao và radiator 240mm. Sản phẩm phù hợp với PC gaming, máy làm việc hoặc workstation M-ATX cần tiết kiệm diện tích nhưng vẫn sử dụng nhiều linh kiện desktop tiêu chuẩn.

D32 STD White có kích thước phần thân 384 x 207 x 302mm theo thứ tự sâu x rộng x cao. Khi tính chân đế và các phần nhô, kích thước tổng thể là 395 x 207 x 314mm. Khung sử dụng thép SPCC dày 0,7mm và 0,8mm, trọng lượng tịnh khoảng 4,5kg.

Case hỗ trợ Mini-ITX, Micro-ATX tiêu chuẩn và Micro-ATX Back-Connect. Card đồ họa có thể dài tối đa 365mm, tản CPU cao tối đa 164mm với Intel hoặc 163mm với AMD. Nguồn hỗ trợ ATX PS2, SFX và SFX-L, trong đó giới hạn chiều dài PSU ATX thay đổi theo vị trí GPU và chiều dài card.

Thông số kỹ thuật JONSBO D32 White

• Thương hiệu: JONSBO.
• Tên chính hãng: D32 STD White.
• Tên thường gặp: JONSBO D32 White.
• Màu sắc: Trắng.
• Phân loại chính hãng: M-ATX Motherboard Series.
• Kích thước thân: 384 x 207 x 302mm, sâu x rộng x cao.
• Kích thước tổng thể: 395 x 207 x 314mm.
• Vật liệu: thép SPCC dày 0,7mm + 0,8mm.
• Mainboard: Mini-ITX / Micro-ATX thường / Micro-ATX Back-Connect.
• GPU: chiều dài tối đa 365mm.
• Tản CPU Intel: tối đa 164mm.
• Tản CPU AMD: tối đa 163mm.
• PSU: ATX PS2 / SFX / SFX-L.
• SSD 2.5 inch: tối đa 3.
• HDD 3.5 inch: tối đa 1, dùng chung một vị trí với SSD 2.5 inch.
• Quạt phía trên: 2 x 120mm hoặc 2 x 140mm.
• Quạt phía sau: 1 x 120mm.
• Quạt phía dưới: 3 x 120mm hoặc 2 x 140mm.
• Radiator: phía trên tối đa 240mm.
• USB-A: 1 x USB 3.2 Gen 1 Type-A.
• USB-C: 1 x USB 3.2 Gen 2 Type-C.
• Âm thanh: Audio x1 + Mic x1.
• Trọng lượng: N.W. 4,5kg / G.W. 5,5kg.

Thiết kế M-ATX nhỏ gọn

JONSBO phát triển D32 STD theo hướng chassis M-ATX nhỏ nhưng vẫn đủ không gian cho phần cứng hiệu năng cao. Hãng cho rằng radiator 240mm và tản khí hai tháp đã đáp ứng nhu cầu của phần lớn hệ thống desktop, từ đó giữ kích thước case nhỏ hơn những mẫu phải dành không gian cho radiator 360mm.

Một số nhà bán lẻ gọi D32 White là Mid Tower. Đây là cách phân loại thương mại. JONSBO chính thức đặt D32 STD White trong M-ATX Motherboard Series, vì vậy thông tin kỹ thuật nên ưu tiên mô tả đây là case dành cho Mini-ITX và Micro-ATX.

Hỗ trợ mainboard Micro-ATX Back-Connect

D32 STD White hỗ trợ cả Micro-ATX tiêu chuẩn và Micro-ATX Back-Connect. Mainboard Back-Connect đưa nhiều connector như nguồn, USB và front-panel về phía sau bo mạch, giúp khu vực nhìn thấy trong khoang chính ít dây hơn.

Điểm cần phân biệt với D32 PRO là bản STD không có cơ chế A Mode/B Mode. JONSBO liệt kê Micro-ATX Back-Connect trực tiếp trong danh sách mainboard của D32 STD, trong khi D32 PRO sử dụng hai chế độ chassis và cần B Mode cho cấu hình Back-Connect.

Khả năng hỗ trợ Back-Connect không đồng nghĩa mọi mainboard có connector phía sau đều tương thích tuyệt đối. Cần kiểm tra đúng kích thước Micro-ATX và vị trí connector của model mainboard cụ thể.

GPU dài tối đa 365mm

JONSBO công bố GPU Clearance tối đa 365mm. Đây là khoảng trống lớn so với kích thước tổng thể của D32 và đủ cho nhiều card đồ họa ba quạt.

Tuy nhiên khả năng tương thích GPU không chỉ phụ thuộc chiều dài. Cần kiểm tra thêm độ dày heatsink, chiều cao PCB, đầu cấp nguồn và khoảng cách giữa GPU với hệ thống quạt phía dưới.

Với GPU sử dụng đầu nguồn 12V-2x6 hoặc 12VHPWR, cần chừa khoảng trống hợp lý cho connector và bán kính uốn dây, tránh ép cáp quá sát card hoặc panel.

Tản CPU tối đa 164mm Intel hoặc 163mm AMD

D32 STD White hỗ trợ tản khí CPU cao tối đa 164mm với nền tảng Intel và 163mm với AMD. Mức này phù hợp với nhiều tower cooler cỡ trung và một số tản hai tháp.

Nếu cooler có chiều cao gần giới hạn, cần tính cả chiều cao quạt sau khi lắp. RAM có heatsink cao có thể buộc người dùng nâng quạt lên và làm tổng chiều cao bộ tản vượt giới hạn case.

Không nên lấy mức 170/169mm của D32 PRO ở A Mode sang D32 STD. Đây là một trong những khác biệt quan trọng giữa hai phiên bản.

Radiator tối đa 240mm phía trên

JONSBO xác nhận D32 STD White hỗ trợ radiator tối đa 240mm ở phía trên. Đây thường là AIO sử dụng hai quạt 120mm.

Phía trên case cũng hỗ trợ hai quạt 140mm, nhưng hãng không công bố radiator 280mm. Khả năng lắp fan 140mm không tự động đồng nghĩa radiator 280mm vừa, vì radiator còn có bình nước, đầu ống và kích thước tổng thể lớn hơn.

D32 cũng không được JONSBO công bố radiator 360mm. Không nên lấy thông số AIO 360mm từ D31 hoặc các case lớn hơn sang D32.

Hệ thống quạt

• Phía trên: 2 x 120mm hoặc 2 x 140mm.
• Phía sau: 1 x 120mm.
• Phía dưới: 3 x 120mm hoặc 2 x 140mm.

Nếu dùng toàn bộ vị trí 120mm, D32 STD có thể bố trí tối đa sáu quạt gồm hai fan trên, một fan sau và ba fan dưới. Quạt đáy có thể đưa khí mát trực tiếp vào card đồ họa, trong khi quạt trên và sau thường được sử dụng để thoát khí nóng.

Trang thông số chính thức chỉ xác nhận các vị trí hỗ trợ fan, không ghi toàn bộ sáu quạt được lắp sẵn. Vì vậy không nên nhập “kèm 6 quạt RGB/ARGB” nếu bộ sản phẩm của nhà bán lẻ không xác nhận riêng.

Nguồn ATX PS2 và giới hạn theo vị trí GPU

D32 STD White hỗ trợ nguồn ATX PS2, nhưng giới hạn chiều dài nguồn thay đổi theo vị trí card đồ họa trong chassis.

• GPU ở vị trí PCI-E thứ nhất: PSU dài tối đa 150mm, JONSBO khuyến nghị ≤140mm.
• GPU ở vị trí PCI-E thứ hai: PSU dài tối đa 170mm, khuyến nghị ≤160mm.
• Khi GPU dài ≤288mm: PSU có thể dài tối đa 200mm.

JONSBO ghi cấu hình PSU ATX này không tương thích nguồn sử dụng phích 16A. Vị trí GPU thứ nhất hoặc thứ hai còn phụ thuộc layout khe PCIe của mainboard nên cần kiểm tra thông số bo mạch chủ.

Với PSU modular, nên tính thêm connector và khoảng uốn dây. Một bộ nguồn ngắn hơn mức tối đa thường giúp việc quản lý cáp thuận tiện hơn trong chassis nhỏ.

Hỗ trợ SFX và SFX-L

Ngoài ATX PS2, JONSBO xác nhận D32 STD White hỗ trợ nguồn SFX và SFX-L. PSU kích thước nhỏ có thể tạo thêm khoảng trống để đi dây hoặc sử dụng GPU lớn.

Không nên nhập D32 White chỉ hỗ trợ nguồn ATX. Ba nhóm chuẩn PSU được hãng công bố là ATX PS2, SFX và SFX-L.

Tối đa 3 SSD 2.5 inch và 1 HDD 3.5 inch

D32 STD White hỗ trợ tối đa ba ổ 2.5 inch. Ngoài ra có thể lắp một HDD 3.5 inch, nhưng vị trí HDD này dùng chung với một trong các vị trí 2.5 inch.

Do đó không nên hiểu rằng case luôn hỗ trợ đồng thời ba SSD 2.5 inch và một HDD 3.5 inch. Nếu sử dụng HDD 3.5 inch, một vị trí SSD 2.5 inch tương ứng sẽ không còn khả dụng.

SSD M.2 NVMe lắp trực tiếp trên mainboard không sử dụng các khay lưu trữ này.

Cổng kết nối phía trước

USB 3.2 Gen 1 Type-A

D32 STD White có một cổng USB 3.2 Gen 1 Type-A. Đây là điểm cần phân biệt với D32 PRO White có hai cổng USB-A Gen 1.

USB 3.2 Gen 2 Type-C

Case có một USB 3.2 Gen 2 Type-C. Mainboard cần có header Type-C nội bộ tương thích để sử dụng cổng phía trước đúng chuẩn.

Audio và Mic

Cụm I/O còn có một cổng Audio và một cổng Mic. Dây HD Audio phải được kết nối đúng header trên mainboard.

D32 STD White khác D32 PRO White

• D32 STD White: tản CPU tối đa 164mm Intel / 163mm AMD.
• D32 PRO White: A Mode hỗ trợ 170mm Intel / 169mm AMD; B Mode 164/163mm.
• D32 STD White: tối đa 3 SSD 2.5 inch + 1 HDD 3.5 inch dùng chung vị trí.
• D32 PRO White: tối đa 4 SSD 2.5 inch + 2 HDD 3.5 inch dùng chung hai vị trí.
• D32 STD White: 1 x USB 3.2 Gen 1 Type-A.
• D32 PRO White: 2 x USB 3.2 Gen 1 Type-A.
• D32 STD: không có cơ chế chuyển A/B Mode.

Hai model vẫn có nhiều điểm chung như GPU 365mm, radiator 240mm, hỗ trợ Back-Connect và PSU ATX/SFX/SFX-L, vì vậy việc chỉ nhìn hình dáng dễ dẫn đến nhập nhầm thông số.

D32 STD White khác D32 STD MESH White

JONSBO liệt kê D32 STD White và D32 STD MESH White thành hai biến thể riêng. Hai model chia sẻ phần lớn nền tảng kỹ thuật như kích thước, mainboard, GPU, tản CPU, PSU, lưu trữ, radiator và I/O.

Không nên thêm hậu tố MESH vào tên D32 White tiêu chuẩn. Bản STD White có trọng lượng tịnh khoảng 4,5kg, trong khi D32 STD MESH White được hãng ghi khoảng 4,1kg.

Giới hạn của JONSBO D32 White

• Không được JONSBO công bố hỗ trợ mainboard ATX hoặc E-ATX.
• GPU tối đa 365mm.
• Tản CPU tối đa 164mm Intel / 163mm AMD.
• Không có A Mode 170/169mm như D32 PRO.
• Chiều dài PSU ATX phụ thuộc vị trí GPU.
• PSU 200mm chỉ áp dụng khi GPU ≤288mm theo điều kiện hãng.
• Radiator chỉ được xác nhận tối đa 240mm phía trên.
• Không tự nhập radiator 280mm hoặc 360mm.
• Front I/O chỉ có một USB-A, không phải hai như D32 PRO.

Ứng dụng thực tế

• PC gaming Micro-ATX nhỏ gọn.
• PC màu trắng sử dụng GPU ba quạt.
• Máy sử dụng mainboard Micro-ATX Back-Connect để giấu dây.
• Workstation hoặc PC đồ họa M-ATX.
• Hệ thống dùng tản khí tower dưới 164/163mm.
• PC sử dụng AIO 240mm.
• Cấu hình cần linh hoạt giữa nguồn ATX, SFX và SFX-L.

Những lỗi JONSBO D32 White có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.

GPU không lắp vừa dù ngắn hơn 365mm

Kiểm tra độ dày GPU, chiều cao card, đầu nguồn và quạt đáy. Giới hạn 365mm chỉ phản ánh chiều dài tối đa.

PSU ATX gây chật khoang máy

Xác định GPU nằm ở vị trí PCI-E thứ nhất hay thứ hai rồi áp dụng giới hạn PSU tương ứng 150mm hoặc 170mm. PSU 200mm chỉ áp dụng khi GPU ≤288mm.

Tản CPU chạm panel

Kiểm tra tản không vượt 164mm với Intel hoặc 163mm với AMD. Không lấy mức 170/169mm của bản PRO sang STD.

USB-C phía trước không hoạt động

Kiểm tra mainboard có header USB-C nội bộ tương thích và dây front I/O đã được kết nối đúng chưa.

USB-A không nhận thiết bị

Kiểm tra header USB 3.x, dây case và thử thiết bị khác để phân biệt lỗi cổng với lỗi ngoại vi.

Nhiệt độ GPU cao

Kiểm tra quạt đáy, quạt trên, quạt sau, bụi và dây cáp. Card dày có thể làm giảm khoảng cách hút khí phía dưới.

Quy trình khoanh vùng sự cố JONSBO D32 White

1. Xác nhận đúng D32 STD White, không phải D32 PRO White hoặc D32 STD MESH White.
2. Kiểm tra mainboard là Mini-ITX, M-ATX thường hoặc M-ATX Back-Connect.
3. Đo chiều dài và độ dày GPU, bảo đảm chiều dài không vượt 365mm.
4. Xác định vị trí PCI-E của GPU để chọn đúng chiều dài PSU ATX.
5. Kiểm tra tản CPU theo giới hạn 164mm Intel / 163mm AMD.
6. Kiểm tra radiator nếu dùng AIO, tối đa 240mm phía trên.
7. Kiểm tra quạt trên, dưới và sau.
8. Kiểm tra Power SW, USB-C, USB-A, Audio và Mic.
9. Kiểm tra SSD/HDD và vị trí lưu trữ dùng chung.
10. Nếu lỗi vẫn còn, kiểm tra cụm I/O, giá nguồn và các điểm bắt linh kiện của chassis.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Nút nguồn và dây Power SW.
• Cổng USB 3.2 Gen 1 Type-A.
• Cổng USB 3.2 Gen 2 Type-C.
• Audio và Mic phía trước.
• Dây front-panel và HD Audio.
• Giá nguồn ATX/SFX.
• Vị trí quạt phía trên, dưới và sau.
• Vị trí radiator 240mm phía trên.
• Khay SSD 2.5 inch.
• Vị trí HDD 3.5 inch dùng chung với SSD.
• Các điểm bắt mainboard Back-Connect.
• Khung thép SPCC và các điểm bắt linh kiện.

Những điểm dễ nhập sai về JONSBO D32 White

• Tên chính hãng: JONSBO D32 STD White.
• “D32 White” là cách gọi rút gọn thường gặp.
• Không phải D32 PRO White.
• Không phải D32 STD MESH White.
• JONSBO xếp model này trong M-ATX Motherboard Series.
• Kích thước thân là 384 x 207 x 302mm.
• Kích thước tổng thể là 395 x 207 x 314mm.
• Vật liệu là SPCC 0,7mm + 0,8mm.
• Hỗ trợ Mini-ITX, M-ATX thường và M-ATX Back-Connect.
• Không có A/B Mode như D32 PRO.
• GPU tối đa 365mm.
• Tản CPU tối đa 164mm Intel / 163mm AMD.
• Không lấy mức 170/169mm của D32 PRO sang bản STD.
• Radiator tối đa 240mm phía trên.
• Không tự nhập AIO 280mm hoặc 360mm.
• PSU hỗ trợ ATX PS2, SFX và SFX-L.
• PSU ATX tối đa 150mm hoặc 170mm tùy vị trí GPU; GPU ≤288mm có thể cho phép PSU đến 200mm.
• Tối đa 3 SSD 2.5 inch.
• Tối đa 1 HDD 3.5 inch, dùng chung với một vị trí SSD.
• Front I/O chỉ có 1 USB-A Gen 1.
• USB-C là USB 3.2 Gen 2.
• Trọng lượng tịnh khoảng 4,5kg.

FAQ – JONSBO D32 White

JONSBO D32 White có phải D32 STD White không?

Có. Tên chính hãng của phiên bản tiêu chuẩn màu trắng là D32 STD White.

D32 White hỗ trợ mainboard nào?

Hỗ trợ Mini-ITX, Micro-ATX tiêu chuẩn và Micro-ATX Back-Connect.

GPU tối đa dài bao nhiêu?

JONSBO công bố chiều dài GPU tối đa 365mm.

Tản CPU tối đa bao nhiêu?

Tối đa 164mm với Intel hoặc 163mm với AMD.

D32 White hỗ trợ AIO 240mm không?

Có. Radiator tối đa 240mm được lắp ở phía trên.

D32 White hỗ trợ AIO 280mm không?

Không theo bảng thông số chính hãng. Hai vị trí fan 140mm phía trên không đồng nghĩa hỗ trợ radiator 280mm.

Case dùng PSU ATX được không?

Có. D32 STD hỗ trợ ATX PS2, nhưng giới hạn chiều dài PSU phụ thuộc vị trí GPU và chiều dài card.

D32 White hỗ trợ SFX/SFX-L không?

Có. Cả SFX và SFX-L đều được JONSBO xác nhận.

D32 STD khác D32 PRO ở điểm nào?

Bản STD có tản CPU tối đa 164/163mm, tối đa 3 SSD + 1 HDD dùng chung vị trí và chỉ một USB-A. Bản PRO có A/B Mode, tản đến 170/169mm ở A Mode, nhiều vị trí ổ hơn và hai USB-A.

D32 White có phải Mid Tower không?

Một số nhà bán lẻ gọi D32 là Mid Tower. JONSBO chính thức xếp sản phẩm trong M-ATX Motherboard Series.

Kiểm tra, sửa chữa JONSBO D32 White tại Viện Máy Tính

JONSBO D32 STD White là case Mini-ITX/Micro-ATX nhỏ gọn, hỗ trợ mainboard Back-Connect, GPU dài tối đa 365mm, tản CPU 164/163mm, PSU ATX/SFX/SFX-L và AIO 240mm. Sản phẩm phù hợp với PC gaming hoặc workstation M-ATX cần khả năng lắp phần cứng tốt trong chassis gọn.

Khi hệ thống gặp lỗi nút nguồn, USB, audio, GPU không vừa, PSU gây chật, tản CPU chạm panel hoặc nhiệt độ linh kiện cao, cần kiểm tra đúng vị trí GPU, chiều dài PSU, kích thước tản, hệ thống quạt và radiator trước khi xác định case bị hư hỏng.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra hệ thống sử dụng JONSBO D32 White, bao gồm cụm I/O, nút nguồn, USB, audio, mainboard Back-Connect, giá nguồn, quạt, radiator, khay SSD/HDD và các vấn đề tương thích giữa case với mainboard, GPU, PSU hoặc tản nhiệt.
