Vỏ Case JONSBO D41 MESH SC Black – ATX, màn hình phụ 8 inch, GPU 400mm và radiator 360mm

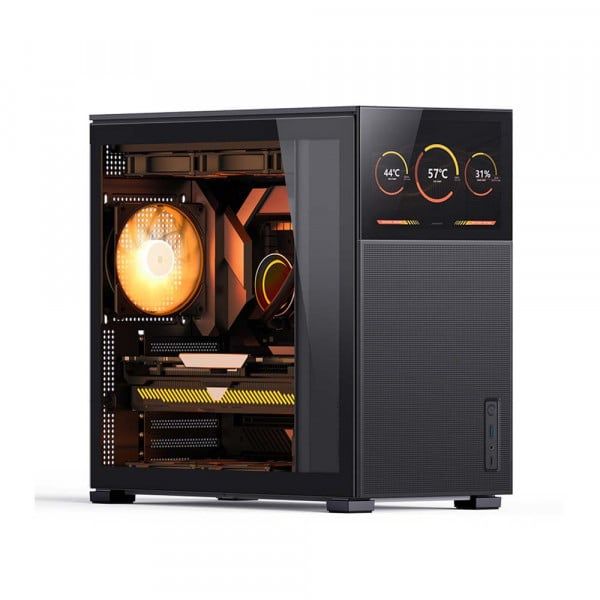

JONSBO D41 MESH SC Black là cách gọi thương mại của model chính hãng D41 MESH SCREEN Black. Đây là vỏ case ATX màu đen tích hợp sẵn màn hình phụ TFT-LCD 8 inch ở mặt trước, phù hợp với các cấu hình gaming, workstation hoặc PC trưng bày cần hiển thị thông số hệ thống, hình ảnh, video hay giao diện sensor panel.

Theo JONSBO, chassis có thể tích khoảng 35,4L, kích thước thân 205 x 392 x 440mm và kích thước tổng thể 205 x 407 x 452mm. Case hỗ trợ mainboard ATX và Micro-ATX, GPU dài 330–400mm tùy cấu hình, tản CPU cao tối đa 168mm và nguồn ATX.

Màn hình tích hợp sử dụng tấm nền Color TFT-LCD 8 inch, độ phân giải 1280 x 800, độ sáng 300cd/m², độ tương phản 1000:1 và tần số quét tối đa 60Hz. Tín hiệu hình ảnh được truyền qua Mini-HDMI, đồng thời màn hình có một cổng Type-C.

Thông số kỹ thuật JONSBO D41 MESH SC Black

• Tên chính hãng: JONSBO D41 MESH SCREEN Black.
• Tên thường gặp: D41 MESH SC Black.
• Màu: Black / Đen.
• Thể tích: khoảng 35,4L.
• Kích thước thân: 205 x 392 x 440mm (W x H x D).
• Kích thước tổng thể: 205 x 407 x 452mm.
• Vật liệu: thép 0,6mm + 0,7mm.
• Mainboard: ATX / Micro-ATX.
• Khe mở rộng: 7 PCI.
• GPU: dài khoảng 330–400mm tùy bố trí.
• Tản CPU: cao tối đa 168mm.
• PSU: ATX.
• Ổ lưu trữ: 3 x SSD 2.5 inch + 2 x HDD 3.5 inch.
• Fan trên: 3 x 120mm hoặc 2 x 140mm.
• Fan sau: 1 x 120mm.
• Fan dưới: 3 x 120mm hoặc 2 x 140mm.
• Fan trước: 1 x 120mm, phụ thuộc cấu hình nguồn.
• Radiator trên: 240 / 280 / 360mm.
• Radiator sau: 120mm.
• Radiator dưới: 240 / 360mm.
• USB-C: 1 x USB 3.2 Gen 2 Type-C.
• USB-A: 1 x USB 3.0.
• Âm thanh: Audio & Mic x1.
• Trọng lượng tịnh: 6,78kg.

Màn hình phụ 8 inch tích hợp

• Kích thước module: 24,6 x 131,7 x 205,3mm.
• Kích thước màn hình: 8 inch Color TFT-LCD.
• Độ phân giải: 1280 x 800.
• Màu hiển thị: 16,7 triệu màu.
• Độ sáng: 300cd/m² điển hình.
• Độ tương phản: 1000:1 điển hình.
• Thời gian đáp ứng: 30ms điển hình.
• Tần số quét: tối đa 60Hz.
• Tín hiệu hình ảnh: Mini-HDMI x1.
• Kết nối bổ sung: Type-C x1.
• Nhiệt độ hoạt động: 0–50°C.

Màn hình này có thể hoạt động như một màn hình phụ của máy tính thay vì chỉ là panel hiển thị cố định. Người dùng có thể bố trí phần mềm theo dõi nhiệt độ CPU/GPU, tốc độ quạt, mức sử dụng RAM hoặc những nội dung khác tùy hệ điều hành và phần mềm.

Khả năng lắp GPU, tản CPU và nguồn

JONSBO ghi chiều dài GPU trong khoảng 330–400mm thay vì một mức cố định, do khả năng tương thích liên quan tới chiều dài nguồn và vị trí lắp PSU. Vì vậy không nên mặc định mọi card dài 400mm đều phù hợp trong mọi cấu hình.

Tản CPU có chiều cao tối đa 168mm, đủ cho nhiều tower cooler cỡ lớn. Khi cooler nằm sát giới hạn cần tính thêm chiều cao fan, đặc biệt nếu RAM cao buộc fan phải nâng lên.

Nguồn chính thức là ATX. Khi sử dụng PSU dài, cần kiểm tra đồng thời chiều dài GPU, dây modular và khả năng lắp fan phía trước vì các thành phần này có thể dùng chung không gian.

Hệ thống quạt và radiator

D41 MESH SCREEN Black có khả năng tản nhiệt mạnh với nhiều vị trí fan và radiator. Phía trên hỗ trợ ba fan 120mm hoặc hai fan 140mm; đáy cũng hỗ trợ ba fan 120mm hoặc hai fan 140mm; phía sau có một fan 120mm và phía trước có thể lắp thêm một fan 120mm trong cấu hình nguồn phù hợp.

Radiator được hỗ trợ tới 360mm ở phía trên và phía dưới, ngoài ra phía sau hỗ trợ 120mm. Đây là điểm khác biệt rõ với nhiều case M-ATX nhỏ chỉ hỗ trợ AIO 240mm.

Những lỗi JONSBO D41 MESH SC Black có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.

• Màn hình 8 inch không lên hình: kiểm tra cáp Mini-HDMI, cổng xuất hình GPU/mainboard và kết nối Type-C.
• Màn hình được nhận nhưng không hiển thị đúng: kiểm tra Windows Display Settings, độ phân giải 1280 x 800 và chế độ Extend Display.
• USB-C phía trước không hoạt động: kiểm tra header USB-C nội bộ và dây front I/O.
• GPU không vừa: kiểm tra đồng thời chiều dài GPU, PSU và dây nguồn.
• Nhiệt độ cao: kiểm tra fan trên, dưới, sau, radiator và hướng luồng khí.
• Fan trước không lắp được: kiểm tra chiều dài PSU và vị trí treo nguồn.

Quy trình khoanh vùng sự cố JONSBO D41 MESH SC Black

1. Xác nhận đúng D41 MESH SCREEN Black, không phải D41 MESH Black không màn hình.
2. Kiểm tra mainboard là ATX hoặc Micro-ATX.
3. Kiểm tra GPU theo khoảng 330–400mm và đối chiếu với chiều dài PSU.
4. Kiểm tra tản CPU không vượt 168mm.
5. Kiểm tra radiator và fan theo đúng vị trí hỗ trợ.
6. Kiểm tra USB-C, USB 3.0, Audio/Mic và Power SW.
7. Nếu màn hình không hoạt động, thử lại Mini-HDMI và Type-C bằng cáp khác.
8. Kiểm tra hệ điều hành có nhận màn hình phụ hay không.
9. Kiểm tra SSD/HDD, dây SATA và dây nguồn.
10. Nếu lỗi vẫn còn, kiểm tra module màn hình, cụm I/O và các điểm kết nối chassis.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Module TFT-LCD 8 inch.
• Cổng Mini-HDMI và Type-C của màn hình.
• Cáp tín hiệu/cáp cấp kết nối cho màn hình.
• Cổng USB 3.2 Gen 2 Type-C phía trước.
• Cổng USB 3.0 Type-A và Audio/Mic.
• Nút nguồn và dây front-panel.
• Các vị trí fan và radiator trên, dưới, sau.
• Giá PSU, khay SSD/HDD và khung chassis.

Những điểm dễ nhập sai về JONSBO D41 MESH SC Black

• Tên chính hãng: D41 MESH SCREEN Black.
• “SC” là cách viết rút gọn của bản Screen.
• Không phải D41 MESH Black không màn hình.
• Không phải D41 STD SCREEN Black; bản này là MESH SCREEN.
• Màn hình đúng là TFT-LCD 8 inch, 1280 x 800, tối đa 60Hz.
• Màn hình dùng Mini-HDMI cho tín hiệu video và có Type-C.
• Kích thước thân: 205 x 392 x 440mm; tổng thể 205 x 407 x 452mm.
• Mainboard chỉ ATX / M-ATX; không tự thêm E-ATX.
• GPU được ghi 330–400mm, không phải 400mm cố định.
• Tản CPU tối đa 168mm.
• Radiator trên 240/280/360mm; đáy 240/360mm; sau 120mm.
• Front I/O có 1 USB-C Gen 2 và 1 USB 3.0.
• Trọng lượng bản MESH SCREEN Black là 6,78kg; bản MESH Black không màn hình là 6,6kg.
• Model màn hình hiện được JONSBO liệt kê trong nhóm EOL Model.

FAQ – JONSBO D41 MESH SC Black

D41 MESH SC Black có màn hình bao nhiêu inch?

Màn hình phụ là TFT-LCD 8 inch, độ phân giải 1280 x 800 và tần số quét tối đa 60Hz.

Màn hình kết nối bằng gì?

JONSBO công bố Mini-HDMI x1 cho tín hiệu hình ảnh và Type-C x1.

Case hỗ trợ mainboard nào?

Hỗ trợ ATX và Micro-ATX.

GPU tối đa dài bao nhiêu?

Khoảng 330–400mm tùy cấu hình nguồn và cách bố trí linh kiện.

D41 MESH SC hỗ trợ AIO 360mm không?

Có. Radiator 360mm được hỗ trợ ở phía trên và phía dưới.

D41 MESH SC khác D41 MESH Black thế nào?

Bản MESH SCREEN tích hợp màn hình 8 inch; bản D41 MESH Black thông thường không có module màn hình.

D41 MESH SCREEN Black còn là model hiện hành không?

JONSBO hiện liệt kê model này trong nhóm EOL Model, tức model đã kết thúc vòng đời sản phẩm.

Kiểm tra, sửa chữa JONSBO D41 MESH SC Black tại Viện Máy Tính

JONSBO D41 MESH SC Black là case ATX/M-ATX tích hợp màn hình phụ 8 inch, hỗ trợ GPU 330–400mm, tản CPU 168mm và radiator 360mm. Sản phẩm phù hợp với PC gaming hoặc workstation cần khả năng hiển thị thông số hệ thống trực tiếp trên chassis.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra module màn hình, Mini-HDMI, Type-C, cụm I/O, USB, audio, fan, radiator, khay lưu trữ và các vấn đề tương thích giữa case với mainboard, GPU, PSU hoặc hệ thống tản nhiệt.
