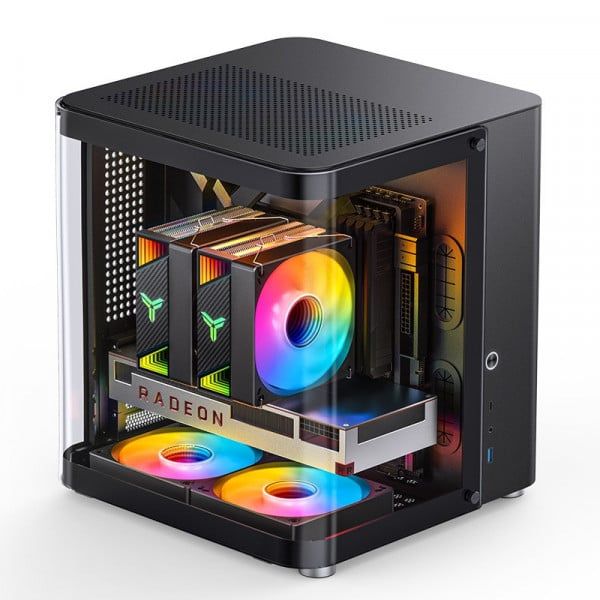

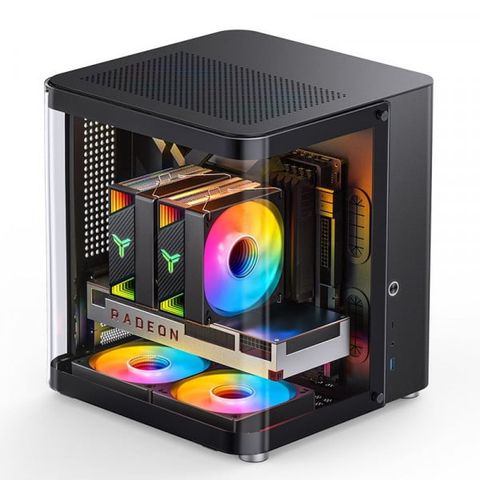

JONSBO TK-1 Black là vỏ case máy tính màu đen dành cho hệ thống sử dụng bo mạch chủ Micro-ATX hoặc Mini-ITX. Thiết kế nổi bật của TK-1 là phần kính cường lực cong bao quanh nhiều mặt, tạo không gian quan sát linh kiện rộng và phù hợp với các bộ máy chú trọng thẩm mỹ, LED RGB hoặc trưng bày linh kiện bên trong.
Theo thông số chính thức của JONSBO, TK-1 có kích thước 299mm rộng, 310mm sâu và 345mm cao tính cả chân đế. Khung máy kết hợp hợp kim nhôm dày 2,5mm với thép dày 1mm, trong khi phần kính sử dụng kính cường lực 4mm có lớp phim bảo vệ chống vỡ độ cứng 2H. Kết cấu này tạo nên một case nhỏ gọn nhưng vẫn đủ không gian cho nhiều cấu hình gaming và workstation M-ATX.
TK-1 hỗ trợ card đồ họa dài tối đa 280mm, tản nhiệt khí CPU cao tối đa 165mm, nguồn ATX dài tối đa 200mm và radiator 240mm ở phía trên. Case có bốn khe PCI mở rộng, hai vị trí quạt 120mm phía trên và hai vị trí quạt 120mm phía dưới. Các quạt và radiator được JONSBO ghi là tùy chọn, vì vậy không nên mặc định sản phẩm đã kèm sẵn quạt hoặc bộ tản nước.
Điểm nhận diện quan trọng của TK-1 là phần kính cường lực được uốn cong tạo góc nhìn rộng quanh khu vực linh kiện. JONSBO mô tả thiết kế này như một hệ thống kính cong nhiều mặt giúp người dùng quan sát phần cứng từ nhiều góc khác nhau thay vì chỉ nhìn qua một tấm kính phẳng ở hông.
Kính có độ dày 4mm và được phủ sẵn phim bảo vệ chống vỡ độ cứng 2H. Theo JONSBO, lớp phim này không cần bóc khi sử dụng. Vì vậy không nên nhầm lớp phim bảo vệ này với lớp nilon vận chuyển thông thường rồi tự ý tháo bỏ nếu chưa kiểm tra hướng dẫn.
Thiết kế kính rộng phù hợp với hệ thống có RAM RGB, tản nhiệt AIO, card đồ họa trang trí hoặc các mô hình trưng bày bên trong case. Tuy nhiên vì kính chiếm diện tích lớn, việc bố trí luồng gió phía trên và phía dưới trở nên quan trọng để duy trì khả năng tản nhiệt.
JONSBO TK-1 hỗ trợ hai chuẩn bo mạch chủ chính là Micro-ATX và Mini-ITX. Case không được JONSBO công bố hỗ trợ mainboard ATX kích thước đầy đủ hoặc E-ATX.
Bốn khe PCI mở rộng phù hợp với đặc điểm của hệ thống M-ATX. Khi sử dụng card đồ họa dày nhiều slot, người dùng cần kiểm tra độ dày card, vị trí các card mở rộng khác và khoảng cách với quạt đáy trước khi lắp.
Trang JONSBO tiếng Trung còn mô tả TK-1 có khả năng hỗ trợ thiết kế mainboard đi dây phía sau. Tuy nhiên khả năng tương thích thực tế vẫn phụ thuộc vị trí connector của từng bo mạch chủ, vì vậy cần kiểm tra kích thước và layout mainboard cụ thể trước khi chọn linh kiện.
Chiều dài card đồ họa tối đa được JONSBO công bố là 280mm. Đây là giới hạn quan trọng vì nhiều card đồ họa gaming cao cấp hiện nay có chiều dài vượt 300mm.
Khi chọn GPU cần kiểm tra chiều dài chính xác của card từ nhà sản xuất, bao gồm cả phần vỏ tản nhiệt. Không nên chỉ dựa vào tên GPU như RTX 4060, RTX 4070 hoặc Radeon RX vì cùng một GPU có thể được các hãng sản xuất thành card hai quạt nhỏ gọn hoặc ba quạt dài hơn 300mm.
JONSBO chỉ công bố giới hạn chiều dài tối đa 280mm và không đưa ra trong bảng thông số một giới hạn độ dày GPU riêng. Vì vậy với card ba slot hoặc thiết kế tản nhiệt đặc biệt dày, cần đối chiếu trực tiếp kích thước card và không gian thực tế trong case.
TK-1 hỗ trợ tản nhiệt khí CPU cao tối đa 165mm. Mức này cho phép sử dụng nhiều mẫu tower cooler phổ biến trên thị trường, từ tản đơn đến một số tản tháp lớn.
Khi chọn tản CPU không nên sử dụng đúng sát mức 165mm nếu nhà sản xuất cooler có sai số kích thước hoặc nếu cấu hình linh kiện tạo thêm cản trở. Cần kiểm tra chiều cao chính thức của heatsink và phương án lắp quạt trên heatsink.
JONSBO xác nhận TK-1 hỗ trợ một radiator 240mm ở phía trên. Đây là vị trí phù hợp với các bộ tản nhiệt nước AIO 240mm có hai quạt 120mm.
Radiator được ghi là tùy chọn, nghĩa là case không mặc định kèm bộ tản nước. Trước khi lắp AIO cần kiểm tra tổng độ dày radiator và quạt, vị trí RAM, heatsink VRM của mainboard và đường đi ống nước để hạn chế va chạm linh kiện.
JONSBO không công bố hỗ trợ radiator 280mm hoặc 360mm cho TK-1. Vì vậy không nên lấy khả năng tản nước của TK-2 hoặc các case JONSBO lớn hơn rồi gán sang TK-1.
TK-1 hỗ trợ tối đa hai quạt 120mm phía trên và hai quạt 120mm phía dưới theo bảng thông số chính hãng. Tổng số vị trí quạt được xác nhận là bốn quạt 120mm.
Thiết kế hướng luồng khí từ dưới lên trên giúp không khí mát đi vào khu vực GPU và bo mạch chủ từ đáy, sau đó khí nóng thoát ra phía trên. Đây là cấu trúc phù hợp với thiết kế kính bao quanh nhiều mặt của case.
JONSBO ghi các quạt là tùy chọn. Vì vậy không nên nhập TK-1 Black có sẵn 4 quạt RGB hoặc ARGB nếu SKU bán lẻ cụ thể không ghi rõ bộ quạt đi kèm. Một số cửa hàng có thể tự đóng combo case và fan, nhưng đó không phải cấu hình chuẩn của case từ hãng.
TK-1 sử dụng nguồn ATX tiêu chuẩn và cho phép chiều dài PSU tối đa 200mm. Đây là khả năng tương thích tốt đối với một case M-ATX tương đối gọn.
Tuy nhiên chiều dài nguồn không phải yếu tố duy nhất cần kiểm tra. Với PSU modular, đầu connector và phần dây cáp cần thêm không gian để uốn dây. Nếu dùng nguồn quá sát mức 200mm, việc đi dây và bố trí ổ 3.5 inch có thể khó hơn.
JONSBO công bố TK-1 có thể bố trí hai ổ 3.5 inch HDD hoặc sử dụng một ổ 2.5 inch SSD cùng một ổ 3.5 inch HDD. Đây là cấu hình khoang lưu trữ vật lý của case.
Các ổ M.2 NVMe được lắp trực tiếp lên mainboard nên không sử dụng các khoang 2.5/3.5 inch này. Vì vậy hệ thống vẫn có thể sử dụng SSD M.2 trên mainboard đồng thời với HDD hoặc SSD SATA trong case nếu mainboard hỗ trợ.
TK-1 có một cổng USB 3.2 Gen 2 Type-C ở khu vực I/O. Để sử dụng đúng chức năng, mainboard cần có header Type-C nội bộ tương thích. Nếu mainboard không có header phù hợp thì cổng Type-C trên case có thể không hoạt động dù case vẫn lắp được bình thường.
Case có một USB 3.0 Type-A dùng để kết nối USB flash, bàn phím, chuột, điện thoại hoặc thiết bị ngoại vi. Cổng cần kết nối với header USB 3.x tương ứng trên mainboard.
JONSBO trang bị một cổng âm thanh kết hợp headphone và microphone 2 trong 1. Người dùng headset có một đầu jack combo có thể kết nối trực tiếp, trong khi tai nghe và microphone dùng hai đầu jack tách riêng có thể cần adapter phù hợp.
JONSBO công bố vật liệu TK-1 gồm hợp kim nhôm dày 2,5mm và phần thép dày 1mm. Việc kết hợp hai vật liệu giúp tạo phần khung cứng chắc trong khi vẫn giữ đặc điểm ngoại hình cao cấp.
Trọng lượng tịnh của case khoảng 5,9kg. Đây là trọng lượng của vỏ case, chưa bao gồm nguồn, mainboard, card đồ họa, tản nhiệt và các thiết bị lưu trữ.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.
Cần kiểm tra dây front-panel, vị trí chân Power SW trên mainboard, connector và nút nhấn trước khi kết luận cụm I/O của case bị lỗi.
Kiểm tra mainboard có header USB-C nội bộ tương thích hay không, cáp case đã cắm đúng chưa và driver USB trên hệ điều hành.
Kiểm tra header USB 3.x trên mainboard, connector, dây cáp và thử thiết bị USB khác để loại trừ lỗi thiết bị ngoại vi.
Kiểm tra đầu HD Audio trên mainboard, driver âm thanh, loại jack headset và tình trạng connector. Headphone và microphone tách rời có thể cần adapter sang jack combo.
Kiểm tra hướng quạt đáy và quạt trên, tốc độ quạt, bụi, tản CPU, keo tản nhiệt và khoảng hở luồng gió. Case kính cần bố trí đúng luồng khí từ dưới lên trên.
Kiểm tra chiều dài card thực tế. JONSBO chỉ hỗ trợ GPU dài tối đa 280mm; card vượt giới hạn không nên cố lắp.
Kiểm tra vị trí lắp kính, ốc giữ, đệm cao su, bề mặt đặt case và độ cân bằng của quạt. Không siết quá lực vào kính cường lực.
Case hỗ trợ Micro-ATX và Mini-ITX. JONSBO không công bố hỗ trợ ATX hoặc E-ATX.
Chiều dài GPU tối đa được JONSBO công bố là 280mm. Cần kiểm tra chiều dài cụ thể của từng card trước khi mua.
Tản nhiệt khí CPU có chiều cao tối đa 165mm.
Không theo thông số JONSBO. Hãng xác nhận radiator tối đa 240mm ở phía trên.
JONSBO ghi các vị trí quạt là tùy chọn, vì vậy không nên mặc định case nguyên bản kèm quạt. Bộ sản phẩm tại từng cửa hàng có thể khác nếu nhà bán lẻ tự ghép combo.
Theo bảng thông số hãng, phía trên lắp 2 x 120mm và phía dưới 2 x 120mm, tổng cộng tối đa 4 quạt 120mm.
Có. TK-1 hỗ trợ PSU ATX dài tối đa 200mm.
JONSBO ghi USB 3.2 Gen 2 Type-C. Mainboard cần có header nội bộ tương thích để sử dụng cổng này.
Case có 4 khe PCI mở rộng, phù hợp với nền tảng Micro-ATX.
Một số nhà bán lẻ có thể gọi TK-1 là Mid Tower, nhưng JONSBO chính thức xếp sản phẩm vào nhóm case M-ATX và công bố kích thước 299 x 310 x 345mm. Khi nhập thông số kỹ thuật nên ưu tiên cách phân loại chính hãng này.
JONSBO TK-1 Black là case M-ATX/ITX có thiết kế kính cường lực cong, hỗ trợ GPU tối đa 280mm, tản CPU 165mm, PSU ATX 200mm, radiator 240mm và tối đa bốn quạt 120mm. Thiết kế phù hợp với các cấu hình PC nhỏ gọn chú trọng khả năng trưng bày linh kiện.
Khi hệ thống gặp lỗi nút nguồn, USB Type-C, USB Type-A, jack âm thanh, rung kính, tiếng ồn quạt hoặc nhiệt độ linh kiện cao, cần kiểm tra kết nối front-panel, header mainboard, quạt, dây cáp và cách bố trí linh kiện trước khi xác định cụm case bị hỏng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra hệ thống sử dụng JONSBO TK-1 Black, bao gồm cụm I/O, nút nguồn, dây front-panel, USB, audio, vị trí quạt, radiator, khay ổ đĩa, cấu trúc lắp mainboard, PSU, GPU và các vấn đề tương thích linh kiện trong quá trình nâng cấp hoặc sửa chữa PC.
