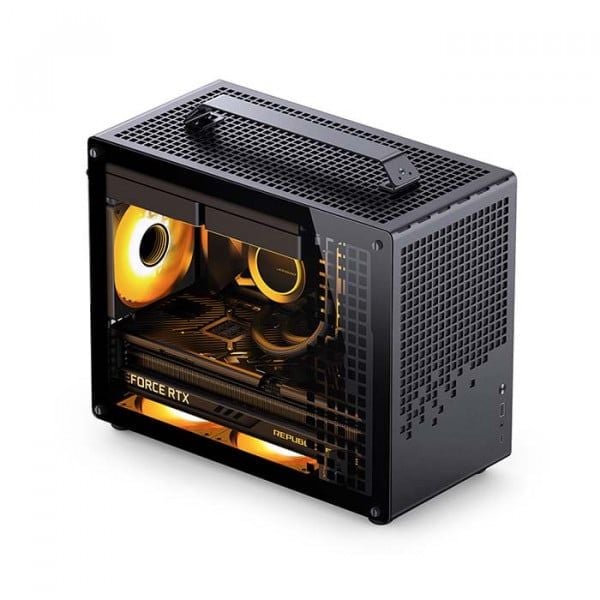

JONSBO Z20 Black là vỏ case máy tính nhỏ gọn thuộc dòng M-ATX của JONSBO, hướng đến người dùng muốn xây dựng một hệ thống có kích thước tiết kiệm diện tích nhưng vẫn hỗ trợ card đồ họa dài, tản khí tower và nguồn ATX tiêu chuẩn. Phiên bản Black sử dụng khung thép SPCC kết hợp kính cường lực, màu đen trung tính và có tay xách tích hợp giúp thuận tiện hơn khi cần di chuyển bộ máy.
Theo thông số chính hãng, Z20 Black có kích thước phần thân 370 x 186 x 295mm theo thứ tự sâu x rộng x cao. Khi tính cả tay xách, chân đế và các phần nhô ra, kích thước tổng thể tăng lên khoảng 382 x 198 x 335mm. Case hỗ trợ mainboard Mini-ITX và Micro-ATX, phù hợp với các cấu hình gaming, workstation nhỏ hoặc máy làm việc cần nhiều hiệu năng nhưng không muốn sử dụng chassis ATX lớn.
Điểm cần lưu ý khi nhập dữ liệu là một số đại lý Việt Nam gọi Z20 Black là mATX Mid-Tower hoặc Mini Tower. JONSBO chính thức đặt sản phẩm trong nhóm M-ATX Motherboard Series, vì vậy cách phân loại kỹ thuật nên ưu tiên M-ATX case hoặc case Micro-ATX nhỏ gọn thay vì coi “Mid-Tower” là thông số hãng.
Z20 có chiều rộng chỉ 186mm ở phần thân nhưng vẫn hỗ trợ Micro-ATX và GPU dài tới 363mm. Đây là điểm đáng chú ý vì nhiều case compact phải giới hạn GPU ngắn hoặc yêu cầu nguồn SFX. JONSBO thiết kế Z20 để người dùng có thể lựa chọn giữa nguồn ATX truyền thống hoặc SFX/SFX-L tùy nhu cầu không gian.
Tay xách phía trên cũng là chi tiết khác biệt so với case desktop thông thường. Khi tính kích thước tổng thể cần sử dụng con số 382 x 198 x 335mm, còn kích thước 370 x 186 x 295mm là phần thân không bao gồm tay xách, chân và các phần nhô.
JONSBO Z20 Black được hãng xác nhận tương thích Mini-ITX và Micro-ATX. Không có ATX hoặc E-ATX trong danh sách mainboard hỗ trợ chính thức.
Micro-ATX giúp Z20 linh hoạt hơn nhiều case SFF chỉ hỗ trợ ITX vì người dùng có thể sử dụng bo mạch chủ phổ biến hơn, nhiều khe RAM hơn và có thêm các khe mở rộng PCIe tùy mainboard.
Một số đại lý Việt Nam mô tả Z20 Black có bốn khe mở rộng tiêu chuẩn. Khi lắp GPU dày, cần kiểm tra vị trí khe PCIe trên mainboard và khoảng cách với fan đáy vì độ dày GPU có thể ảnh hưởng trực tiếp đến khả năng bố trí hệ thống làm mát.
JONSBO công bố chiều dài card đồ họa tối đa 363mm. Con số này cho phép Z20 hỗ trợ nhiều GPU ba quạt kích thước lớn, nhưng hãng đồng thời ghi rõ khả năng tương thích phụ thuộc những phần cứng khác trong case.
Vì vậy không nên chỉ thấy GPU dài 360mm rồi kết luận chắc chắn lắp được. Cần kiểm tra thêm chiều dài PSU, vị trí dây nguồn, độ dày card và quạt đáy. Với GPU dùng đầu nguồn 12V-2x6 hoặc 12VHPWR, cũng phải chừa đủ không gian để uốn dây an toàn.
Độ dày GPU không được JONSBO nêu thành một giới hạn đơn riêng trên bảng thông số cơ bản. Vì vậy với card ba hoặc bốn slot cần đối chiếu kích thước thực tế thay vì tự suy đoán.
Z20 hỗ trợ tản nhiệt khí cao tối đa 164mm khi dùng nền tảng Intel và 163mm với AMD. Mức này cho phép sử dụng khá nhiều tower cooler cỡ trung và lớn.
Sự chênh lệch 1mm giữa Intel và AMD xuất phát từ chiều cao lắp đặt tổng thể của nền tảng. Nếu cooler có chiều cao sát giới hạn, nên kiểm tra cả vị trí quạt gắn trên heatsink vì việc nâng quạt để tránh RAM có thể làm chiều cao thực tế tăng thêm.
JONSBO xác nhận Z20 hỗ trợ radiator tối đa 240mm ở phía trên. Đây thường là bộ AIO sử dụng hai quạt 120mm.
Hãng không công bố radiator 280mm hoặc 360mm cho Z20. Việc phía trên có thể gắn hai quạt 140mm không đồng nghĩa tự động hỗ trợ radiator 280mm, bởi radiator cần thêm chiều dài, đầu ống và không gian cho block nối.
Khi lắp AIO 240mm nên kiểm tra độ dày radiator, quạt, RAM, heatsink VRM và dây EPS CPU để tránh va chạm.
Nếu sử dụng quạt 120mm, về lý thuyết có thể bố trí tối đa năm quạt gồm hai phía trên, hai phía dưới và một phía sau. Tuy nhiên số lượng thực tế ở đáy phụ thuộc GPU và các linh kiện khác.
Một phương án phổ biến là dùng quạt đáy hút khí mát vào GPU, trong khi quạt trên và sau đẩy khí nóng ra ngoài. Với case nhỏ, việc quản lý dây tốt giúp giảm vật cản luồng gió đáng kể.
Z20 hỗ trợ PSU ATX PS2 dài tối đa 180mm nhưng JONSBO khuyến nghị nguồn dài không quá 140mm. Giới hạn thực tế phụ thuộc cấu hình linh kiện còn lại.
Nguồn ATX ngắn giúp có thêm khoảng trống cho dây, GPU và luồng gió. Với PSU modular, cần tính cả phần connector và cáp nhô ra khỏi thân PSU chứ không chỉ đo phần vỏ kim loại.
Nếu muốn tối ưu không gian hơn, Z20 cũng hỗ trợ nguồn SFX và SFX-L. Đây là lựa chọn phù hợp với cấu hình GPU dài hoặc khi muốn việc đi dây gọn hơn.
JONSBO công bố tối đa ba vị trí SSD 2.5 inch và một vị trí HDD 3.5 inch. Tuy nhiên hãng lưu ý số lượng thực tế phụ thuộc phần cứng khác đang được sử dụng.
Do vậy không nên hiểu rằng mọi cấu hình đều có thể lắp đồng thời 3 SSD 2.5 inch và 1 HDD 3.5 inch. PSU, dây nguồn hoặc hệ thống quạt có thể ảnh hưởng một số vị trí.
SSD M.2 NVMe lắp trực tiếp trên mainboard không sử dụng các khay này và có thể dùng đồng thời nếu bo mạch chủ hỗ trợ.
Z20 Black trang bị một USB 3.2 Gen 2 Type-C ở cụm I/O. Mainboard cần có header Type-C nội bộ phù hợp để cổng phía trước hoạt động đúng chức năng.
USB 3.2 Gen 2 là chuẩn cao hơn USB 3.2 Gen 1 về tốc độ danh nghĩa, nhưng tốc độ thực tế còn phụ thuộc thiết bị, cáp, header mainboard và bộ điều khiển USB.
Case có một USB 3.2 Gen 1 Type-A phục vụ USB flash, chuột, bàn phím hoặc thiết bị lưu trữ ngoài.
JONSBO còn trang bị Audio và Mic ở mặt trước. Cụm cổng này cần kết nối dây HD Audio đúng header trên mainboard để tai nghe và microphone hoạt động.
Vật liệu chính thức của Z20 Black là thép SPCC kết hợp kính cường lực. Phần kính cho phép quan sát linh kiện bên trong trong khi khung thép tạo độ cứng cho chassis.
Trọng lượng tịnh khoảng 5kg. Khi hoàn thiện bộ máy với PSU, GPU, tản nhiệt và mainboard, trọng lượng thực tế sẽ cao hơn nhiều, vì vậy khi sử dụng tay xách cần bảo đảm các điểm bắt và tay cầm đã được cố định đúng.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.
Kiểm tra dây Power SW, chân front-panel trên mainboard, connector và nút nhấn trước khi kết luận cụm I/O bị lỗi.
Kiểm tra mainboard có header USB Type-C nội bộ phù hợp hay không, dây case đã cắm đúng chưa và thử thiết bị khác để loại trừ lỗi ngoại vi.
Kiểm tra header USB 3.x trên mainboard, connector và dây front I/O. Thử USB khác để phân biệt lỗi cổng và lỗi thiết bị.
Kiểm tra chiều dài PSU, đầu nguồn GPU, độ dày card và quạt đáy. 363mm là giới hạn chiều dài tối đa trong điều kiện cấu hình phù hợp.
Kiểm tra chiều dài nguồn. JONSBO cho phép tối đa 180mm nhưng khuyến nghị nguồn không quá 140mm để tăng không gian dây và khả năng tương thích linh kiện.
Kiểm tra quạt đáy, quạt trên, quạt sau, hướng luồng khí, bụi và dây cáp. GPU dày cũng có thể làm giảm khoảng trống hút khí từ quạt đáy.
Kiểm tra chiều cao chính xác của cooler. Giới hạn là 164mm với Intel và 163mm với AMD, bao gồm cấu hình quạt thực tế trên heatsink.
Case hỗ trợ Mini-ITX và Micro-ATX. JONSBO không công bố hỗ trợ ATX hoặc E-ATX.
Một số đại lý Việt Nam gọi sản phẩm là Mid-Tower hoặc Mini Tower, nhưng JONSBO chính thức xếp Z20 Black vào M-ATX Motherboard Series.
JONSBO công bố chiều dài tối đa 363mm, tùy thuộc PSU, quạt và các phần cứng khác.
Có. PSU ATX PS2 dài tối đa 180mm, nhưng hãng khuyến nghị dùng nguồn không quá 140mm để tăng khả năng tương thích.
Có. JONSBO xác nhận hỗ trợ cả SFX và SFX-L.
164mm với Intel và 163mm với AMD.
Có. Radiator tối đa 240mm được lắp ở phía trên.
JONSBO không công bố radiator 280mm. Hai vị trí quạt 140mm phía trên không đồng nghĩa hỗ trợ radiator 280mm.
Tối đa 3 SSD 2.5 inch và 1 HDD 3.5 inch, nhưng số lượng lắp thực tế phụ thuộc cấu hình phần cứng.
USB 3.2 Gen 2 Type-C. Mainboard cần có header nội bộ tương thích để sử dụng cổng này.
JONSBO Z20 Black là case Micro-ATX/Mini-ITX nhỏ gọn sử dụng khung thép SPCC và kính cường lực, hỗ trợ GPU dài tới 363mm, tản CPU 164/163mm, PSU ATX hoặc SFX/SFX-L và radiator 240mm. Tay xách tích hợp giúp sản phẩm phù hợp với những hệ thống cần di chuyển nhưng vẫn sử dụng linh kiện desktop hiệu năng cao.
Khi máy gặp lỗi nút nguồn, USB Type-C, USB Type-A, audio trước, nhiệt độ GPU cao, PSU khó lắp hoặc GPU không vừa, cần kiểm tra kích thước linh kiện, kết nối front-panel, header mainboard, quạt và đường đi dây trước khi xác định case có hư hỏng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra hệ thống sử dụng JONSBO Z20 Black, bao gồm cụm I/O, nút nguồn, USB, audio, tay xách, quạt, radiator, giá nguồn, khay ổ lưu trữ và các vấn đề tương thích giữa case với mainboard, GPU, PSU hoặc tản nhiệt trong quá trình nâng cấp và sửa chữa PC.
